W tym tekście pokazuję, jak podłączyć regulator napięcia do alternatora, ale przede wszystkim jak rozpoznać typ układu, odczytać oznaczenia zacisków i uniknąć błędów, które kończą się brakiem ładowania albo przegrzaniem instalacji. To jeden z tych tematów, w których jeden źle wpięty przewód potrafi narobić więcej szkód niż sama awaria regulatora.
Najważniejsze rzeczy do sprawdzenia przed montażem
- Najpierw ustal, czy alternator ma regulator wbudowany, czy pracuje z zewnętrznym sterownikiem.
- Zacisk B+ odpowiada za główne ładowanie, a DF lub F za wzbudzenie wirnika.
- D+ albo L zwykle obsługuje kontrolkę ładowania i początkowe wzbudzenie układu.
- Przewód mocy prowadzi się grubiej niż przewody sterujące, a połączenia masowe muszą być czyste i pewne.
- Po uruchomieniu silnika napięcie na akumulatorze najczęściej powinno mieścić się mniej więcej w zakresie 13,8-14,4 V.
Najpierw ustal, z jakim alternatorem masz do czynienia
Zanim chwycę za przewody, zawsze sprawdzam typ alternatora. To ważniejsze niż sam model regulatora, bo układ z regulatorem wewnętrznym podłącza się zupełnie inaczej niż starszy alternator z osobnym regulatorem zewnętrznym. W nowszych autach dochodzi jeszcze sterowanie z ECU, czyli komputer silnika może korygować napięcie ładowania w zależności od obciążenia, temperatury i stanu akumulatora.
Alternator z regulatorem wewnętrznym
W takim rozwiązaniu regulator jest zintegrowany z alternatorem albo umieszczony bezpośrednio na jego obudowie. W praktyce oznacza to prostsze okablowanie, ale też mniejszą dowolność przy doborze części. Jeśli wiesz, że masz taki typ, nie dokładaj zewnętrznego regulatora „na wszelki wypadek”, bo to zwykle kończy się chaosem w instalacji.
Układ z regulatorem zewnętrznym
To częstsze rozwiązanie w starszych samochodach i maszynach roboczych. Regulator steruje wtedy prądem wzbudzenia, a alternator jest tylko elementem wykonawczym. Tutaj liczy się zgodność zacisków i schematu, bo sam wygląd wtyczki potrafi mylić bardziej niż pomagać.
Przeczytaj również: Gdzie jest gaz w aucie - Jak nie pomylić pedałów i instalacji LPG?
Sterowanie elektroniczne w nowszych autach
W nowszych konstrukcjach regulator nie zawsze pracuje „sam z siebie”. Czasem decyzję o poziomie ładowania podejmuje sterownik silnika, który zarządza obciążeniem alternatora w czasie jazdy. Jeśli więc masz auto z bardziej rozbudowaną elektroniką, schemat trzeba brać z konkretnego numeru części, a nie z ogólnego opisu z internetu.
Kiedy ten podział jest już jasny, można przejść do zacisków, bo to właśnie one najczęściej robią największy bałagan przy montażu.
Oznaczenia zacisków, których nie wolno pomylić
W alternatorach i regulatorach spotkasz kilka standardowych oznaczeń, ale nie wszystkie występują naraz. Ja traktuję je jak mapę: bez poprawnego odczytu można podłączyć wszystko „prawie dobrze”, a alternator i tak nie zacznie ładować albo zacznie robić to za mocno.
| Zacisk | Co robi | Typowe połączenie | Na co uważać |
|---|---|---|---|
| B+ | Główne wyjście prądu ładowania | Gruby przewód do akumulatora lub zacisku rozrusznika | Nie prowadź go przez cienkie przewody sterujące |
| B- / masa | Powrót prądu i odniesienie dla układu | Obudowa alternatora, karoseria, punkt masowy | Brudna lub luźna masa daje objawy jak przy uszkodzonym regulatorze |
| DF / F / FLD | Sterowanie wzbudzeniem wirnika | Wyjście regulatora do szczotek lub uzwojenia wzbudzenia | To nie jest przewód zasilania głównego |
| D+ / L / 61 | Kontrolka ładowania i początkowe wzbudzenie | Lampka na desce rozdzielczej, zwykle przez zapłon | Bez tego obwodu alternator może się nie wzbudzić |
| S | Pomiar napięcia akumulatora | Bezpośrednio do akumulatora lub punktu pomiarowego | Brak przewodu sense może zaniżyć lub zawyżyć ładowanie |
| IG / 15 | Zasilanie po stacyjce | Plus po zapłonie przez mały bezpiecznik | Nie podawaj stałego plusa, jeśli schemat tego nie przewiduje |
| FR / DFM | Sygnał o obciążeniu alternatora | Do sterownika lub testera, zależnie od układu | To zazwyczaj linia informacyjna, nie zasilająca |
Najkrócej mówiąc: B+ niesie prąd, DF steruje wzbudzeniem, D+ obsługuje kontrolkę, a S pilnuje napięcia „widzianego” przez regulator. Jeśli widzisz inne oznaczenia, nie zgaduj po kolorze przewodu, tylko po funkcji zacisku.
Teraz najważniejsze: jak spiąć to wszystko w praktyce, żeby nie wrócić do punktu wyjścia po pierwszym uruchomieniu silnika.

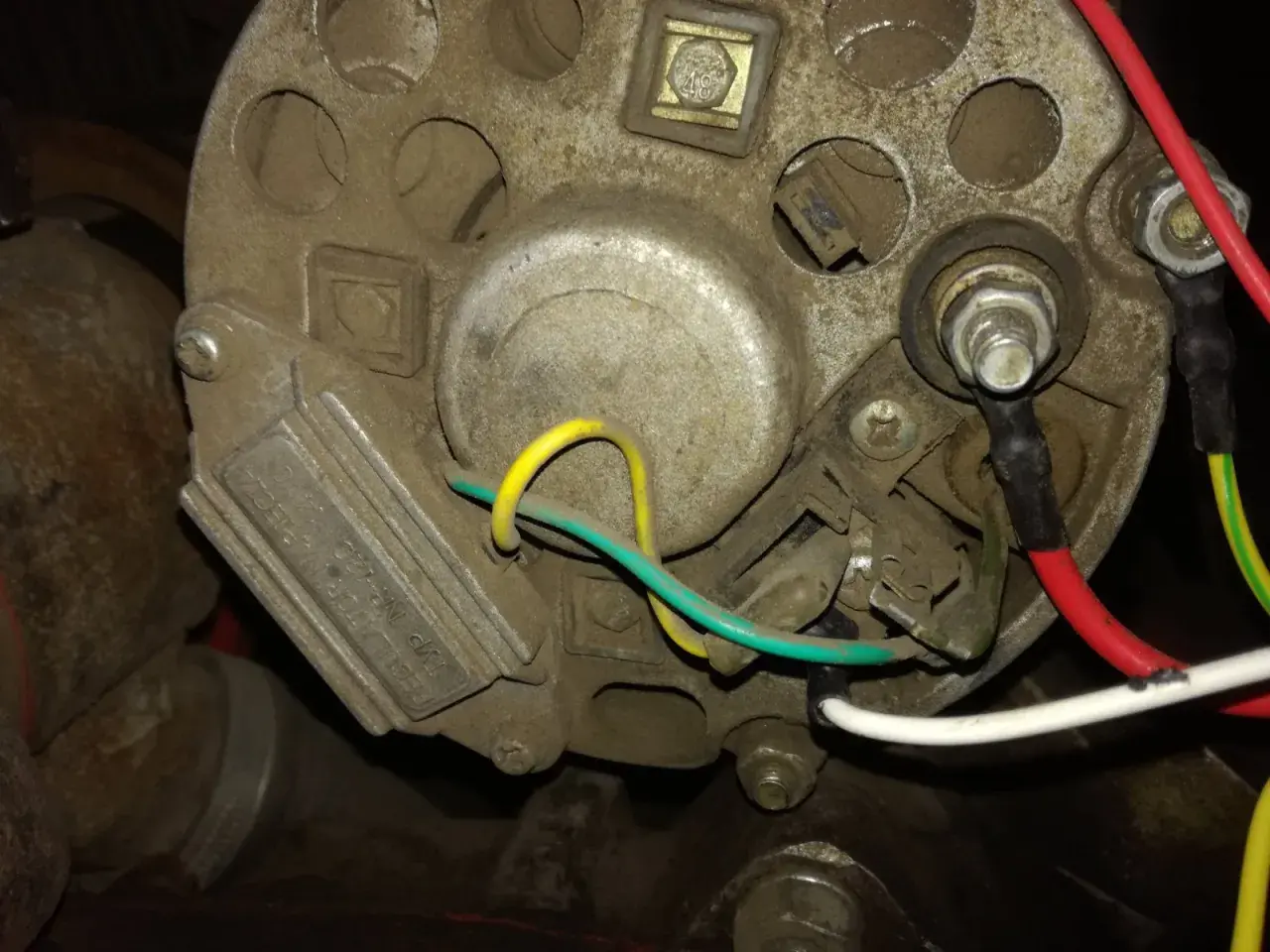

Tak wygląda bezpieczne podłączenie krok po kroku
-
Odłącz akumulator. Zaczynam zawsze od klemy minusowej. To banalny krok, ale właśnie tutaj dzieje się najwięcej przypadkowych zwarć.
-
Sprawdź mocowanie i masę regulatora. Obudowa musi mieć pewny kontakt z metalową częścią pojazdu albo z przewidzianym punktem masowym. Słaba masa daje objawy podobne do uszkodzonego regulatora.
-
Podłącz B+ grubym przewodem do plusa akumulatora albo do zacisku rozrusznika, jeśli tak przewiduje schemat auta. W samochodach osobowych typowo stosuje się przewody rzędu 10-25 mm², a przy większych alternatorach dobiera się je pod realny prąd ładowania. Taki przewód warto zabezpieczyć bezpiecznikiem dobranym do instalacji, często w zakresie około 50-100 A, ale nie traktuję tego jako sztywnej reguły dla każdego auta.
-
Połącz DF lub F z wyprowadzeniem wzbudzenia zgodnie z dokumentacją alternatora. Tu nie ma miejsca na metodę „spróbuję i zobaczę”, bo pomyłka może skończyć się brakiem ładowania albo uszkodzeniem regulatora.
-
Wepnij D+ lub L do obwodu kontrolki ładowania. Drugi koniec kontrolki zwykle idzie na plus po stacyjce. Jeśli lampka świeci po zapłonie i gaśnie po odpaleniu, układ najczęściej pracuje prawidłowo.
-
Jeśli jest zacisk S, poprowadź go do punktu, z którego regulator ma mierzyć realne napięcie akumulatora. To ważne zwłaszcza wtedy, gdy akumulator nie jest blisko alternatora albo instalacja ma dłuższe odcinki przewodów.
-
Jeśli występuje IG lub 15, podłącz zasilanie po stacyjce przez mały bezpiecznik, zwykle 2-5 A. Ten sygnał włącza układ regulacji, ale nie zastępuje głównego przewodu ładowania.
-
Sprawdź wszystkie połączenia jeszcze raz przed uruchomieniem silnika. Zwróć uwagę na luz na konektorach, przetarcia izolacji i miejsca, gdzie przewód może dotknąć obudowy alternatora lub kolektora gorącego powietrza.
-
Uruchom silnik i zmierz napięcie. Na wolnych obrotach większość sprawnych układów pokazuje zwykle okolice 13,8-14,4 V na klemach akumulatora. W części aut wynik może być trochę inny, bo zależy od temperatury, obciążenia i strategii sterownika.
Jeśli masz do czynienia z alternatorem o nietypowym gnieździe, nie próbuj dopasowywać przewodów „na oko”. W takich przypadkach lepiej poświęcić 10 minut na identyfikację pinów niż potem wymieniać spalony regulator.
Najczęstsze błędy, które kończą się brakiem ładowania
W praktyce większość problemów po montażu nie wynika z „wadliwej nowej części”, tylko z jednego z kilku powtarzalnych błędów. To dobra wiadomość, bo większość z nich da się znaleźć zwykłym multimetrem i odrobiną cierpliwości.
| Objaw | Najbardziej prawdopodobna przyczyna | Co sprawdzić |
|---|---|---|
| Brak ładowania | Brak wzbudzenia, błędny pin D+/L, zły typ regulatora | Kontrolkę, zasilanie po stacyjce, zgodność schematu |
| Napięcie rośnie powyżej 15 V | Brak przewodu S, uszkodzony regulator, zła masa | Połączenie sense, masę i temperaturę regulatora |
| Kontrolka ładowania nie gaśnie | Przerwa w obwodzie D+, spalona żarówka, słabe wzbudzenie | Żarówkę, przewód do lampki i złącza |
| Przewód B+ się grzeje | Za mały przekrój, luźne połączenie, korozja na konektorze | Przekrój kabla, dokręcenie i stan styków |
| Ładowanie znika przy wyższych obrotach | Poślizg paska, słaba masa, uszkodzone diody prostownicze | Naciąg paska, spadki napięcia i stan alternatora |
| Nowy regulator nie działa od razu | Alternator ma inny układ pinów niż zamiennik | Numer części, typ wtyczki i układ szczotek |
Najgorszy błąd, jaki widuję, to mieszanie regulatora przeznaczonego do innego typu alternatora. Dwa podobne złącza nie oznaczają jeszcze tego samego schematu, a różnica między DF, DFM, D+ i S ma realne znaczenie. Jeśli coś nie pasuje mechanicznie albo elektrycznie, nie dociskaj tego siłą.
Kiedy objawy już się pojawią, test napięcia i prosty pomiar spadków na przewodach zwykle pokazują więcej niż zgadywanie po dźwięku pracy silnika.
Jak sprawdzić, czy układ działa po montażu
Po podłączeniu regulatora nie kończę pracy na samym odpaleniu silnika. Najpierw patrzę na to, co dzieje się na klemach akumulatora, a dopiero potem na napięcie przy alternatorze. To pozwala odróżnić problem z ładowaniem od problemu z samą instalacją między alternatorem a baterią.
| Pomiar | Co zwykle powinno wyjść | Co oznacza odchyłka |
|---|---|---|
| Akumulator na zgaszonym silniku | Około 12,4-12,8 V | Niższy wynik sugeruje rozładowanie lub słaby akumulator |
| Akumulator na pracującym silniku | Najczęściej 13,8-14,4 V | Wartość wyraźnie niższa oznacza problem z ładowaniem |
| Napięcie przy alternatorze | Powinno być zbliżone do napięcia na akumulatorze | Duża różnica wskazuje na spadek napięcia w przewodzie B+ |
| Kontrolka ładowania po zapłonie | Powinna się zapalić, a po uruchomieniu silnika zgasnąć | Jeśli nie świeci, układ wzbudzenia może być przerwany |
Przy autach ze „smart charging” nie przywiązuję się ślepo do jednej liczby. Sterownik może chwilowo obniżać lub podnosić napięcie zależnie od obciążenia, temperatury czy stanu akumulatora. Jeśli jednak auto ma klasyczny układ, wynik daleko poza tym zakresem jest już sygnałem, że coś jest podłączone nie tak albo któryś element instalacji jest po prostu zużyty.
Gdy pomiary wyglądają poprawnie, zostaje jeszcze jedna rzecz: upewnić się, że dobrałeś właściwą część i nie zrobisz sobie problemu przy następnej wymianie.
Co sprawdzam, zanim zamówię nowy regulator
Jeżeli wymieniasz tylko regulator, a nie cały alternator, nie kieruję się wyłącznie ceną. W praktyce liczą się trzy rzeczy: zgodność złącza, sposób sterowania i dopasowanie do konkretnego alternatora. Jeden model może wyglądać podobnie do drugiego, ale mieć inny układ pinów albo inną logikę działania.
- Numer alternatora i numer regulatora, a nie tylko marka auta.
- Liczba i układ pinów wtyczki, zwłaszcza przy D+, IG, S i FR.
- Prąd znamionowy alternatora, bo za słaby regulator nie wytrzyma obciążenia.
- Rodzaj instalacji w pojeździe, czyli klasyczna regulacja albo sterowanie przez ECU.
- Stan szczotek, diod i paska, bo sama wymiana regulatora nie naprawi reszty zużytego układu.
Jeśli miałbym zostawić po sobie tylko jedną praktyczną wskazówkę, byłaby prosta: najpierw identyfikacja, potem połączenia, na końcu pomiar. Przy poprawnym schemacie podłączenie regulatora napięcia do alternatora nie jest skomplikowane, ale wymaga dyscypliny w detalach. To właśnie te detale decydują, czy układ będzie ładował stabilnie, czy zacznie sprawiać kłopoty już po pierwszej jeździe.
