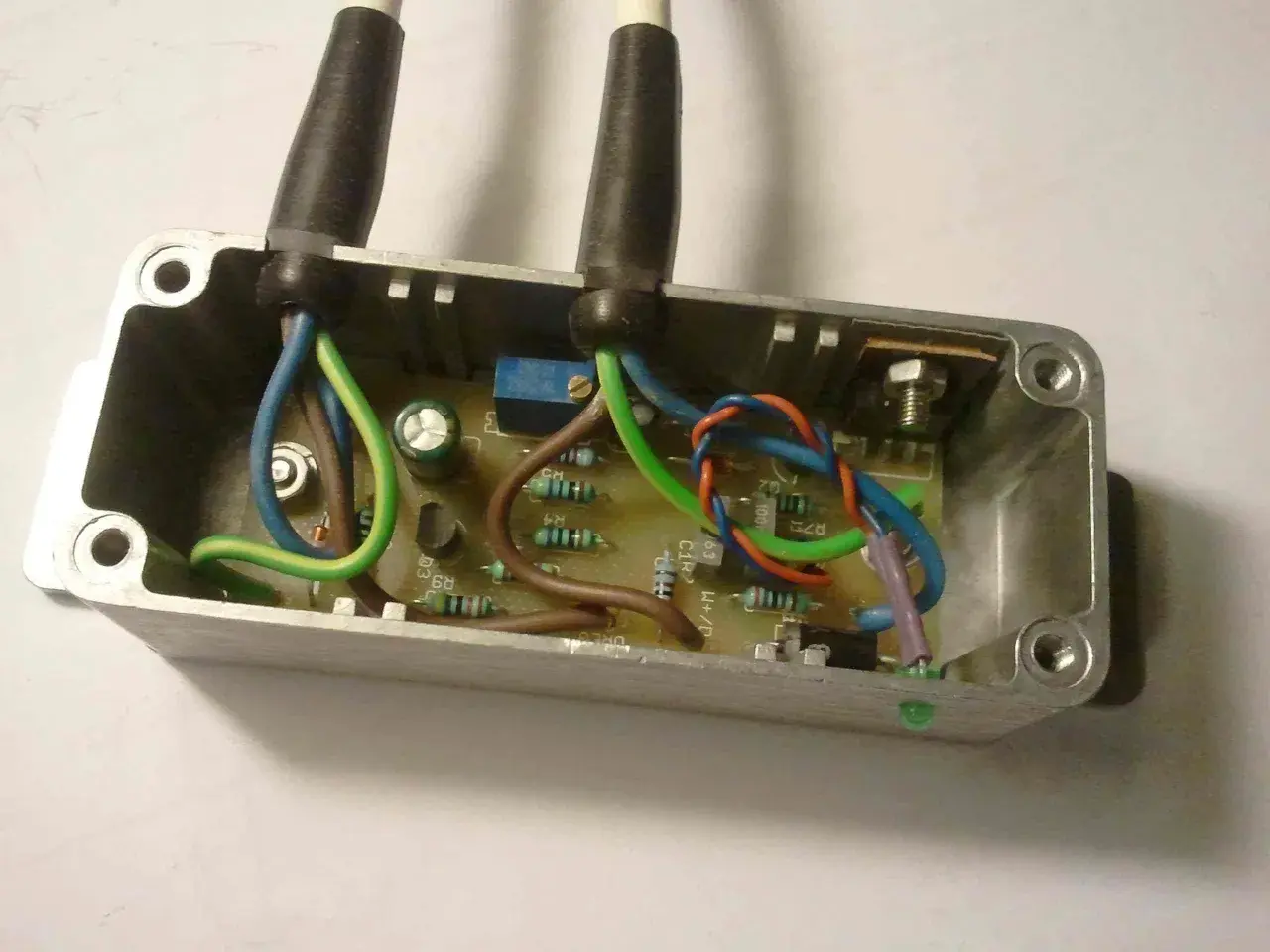

W instalacji 12 V najwięcej kłopotów robi nie sam element, tylko pomylenie wejść z wyjściami i słaba masa. Poniżej pokazuję, jak podłączyć regulator napięcia 12v w motocyklu, skuterze albo quadzie, jak rozpoznać przewody, czego nie łączyć „na czuja” i jak po montażu szybko sprawdzić, czy ładowanie działa poprawnie.
Najważniejsze zasady przed montażem regulatora 12 V
- Najpierw ustal typ układu - regulator/prostownik do stojana 1-fazowego lub 3-fazowego nie działa tak samo.
- Przewody AC ze statora podłącza się do wejść AC regulatora, a plus wyjściowy prowadzi się do akumulatora przez bezpiecznik.
- Masa, czyli wspólny punkt powrotu prądu do akumulatora, musi być czysta, krótka i solidna.
- W zdrowej instalacji 12 V napięcie ładowania zwykle mieści się w okolicach 13,8-14,6 V, choć niektóre konstrukcje dopuszczają nieco szerszy zakres.
- Nie testuj układu z odłączonym akumulatorem, jeśli producent nie przewidział takiej pracy.
Zacznij od ustalenia, z jakim regulatorem pracujesz
Ja zawsze zaczynam od identyfikacji typu układu, bo to oszczędza czas i chroni przed spaleniem nowej części. W praktyce w pojazdach 12 V najczęściej spotkasz regulator-prostownik, czyli element, który jednocześnie prostuje prąd ze stojana i stabilizuje ładowanie akumulatora.
| Typ układu | Jak wygląda w praktyce | Na co zwrócić uwagę |
|---|---|---|
| Jednofazowy | Najczęściej 2 przewody AC ze stojana, plus wyjście i masa | Ważna jest zgodność napięcia 12 V i liczby przewodów |
| Trójfazowy | 3 przewody AC, wyjście +12 V i masa, czasem dodatkowy przewód sterujący | Trzy wejścia AC muszą trafić do odpowiednich zacisków, ale kolejność faz zwykle nie ma znaczenia |
| Z przewodem sense | Oprócz zasilania i masy ma cienki przewód odniesienia | Sense powinien dostać napięcie po stacyjce albo zgodnie ze schematem konkretnego modelu |
| Układ z oddzielnym prostownikiem i regulatorem | Dwa osobne moduły zamiast jednego | Nie da się ich podłączyć tak samo jak zwartego regulatora-prostownika |
Jeśli nie masz pewności, czy pracujesz na układzie 1-fazowym czy 3-fazowym, lepiej sprawdzić oznaczenia na obudowie i schemat konkretnego modelu niż zgadywać. Kiedy to już jasne, można bezpiecznie przejść do przewodów i złączy.
Jak rozpoznać przewody i złącza bez zgadywania
Nie ufam samym kolorom kabli, bo producenci potrafią je zmieniać nawet w obrębie jednej marki. Zamiast tego patrzę na funkcję przewodu i oznaczenia na obudowie: AC, B+, BAT, GND, IGN, S albo L. To daje dużo pewniejszy punkt wyjścia niż sam kolor izolacji.
| Oznaczenie lub kolor | Funkcja | Jak go traktować |
|---|---|---|
| Żółty / biały | Wejście AC ze stojana | W układach 3-fazowych zwykle masz 3 takie przewody; ich kolejność na wejściu AC zazwyczaj nie ma znaczenia |
| Czerwony / czerwono-biały | Wyjście +12 V do akumulatora | Ten przewód prowadzi się przez bezpiecznik możliwie blisko plusa akumulatora |
| Zielony / czarny | Masa | Powinien mieć krótki, pewny kontakt z ramą albo bezpośrednio z minusem akumulatora |
| Brązowy / czarny cienki | Sense lub zasilanie po stacyjce | Łączy się go tylko wtedy, gdy dany regulator tego wymaga |
| Dodatkowy żółty | Druga lub trzecia faza AC | Nie wolno go mylić z plusem akumulatora |
Najczęstszy błąd początkujących jest prosty: ktoś widzi „żółty przewód” i zakłada, że wszystkie żółte działają tak samo. W rzeczywistości jeden zestaw żółtych żył może być wejściem z alternatora, a inny - przewodem od osobnego obwodu świateł. Gdy przewody są już nazwane funkcjonalnie, samo podłączenie robi się dużo prostsze.

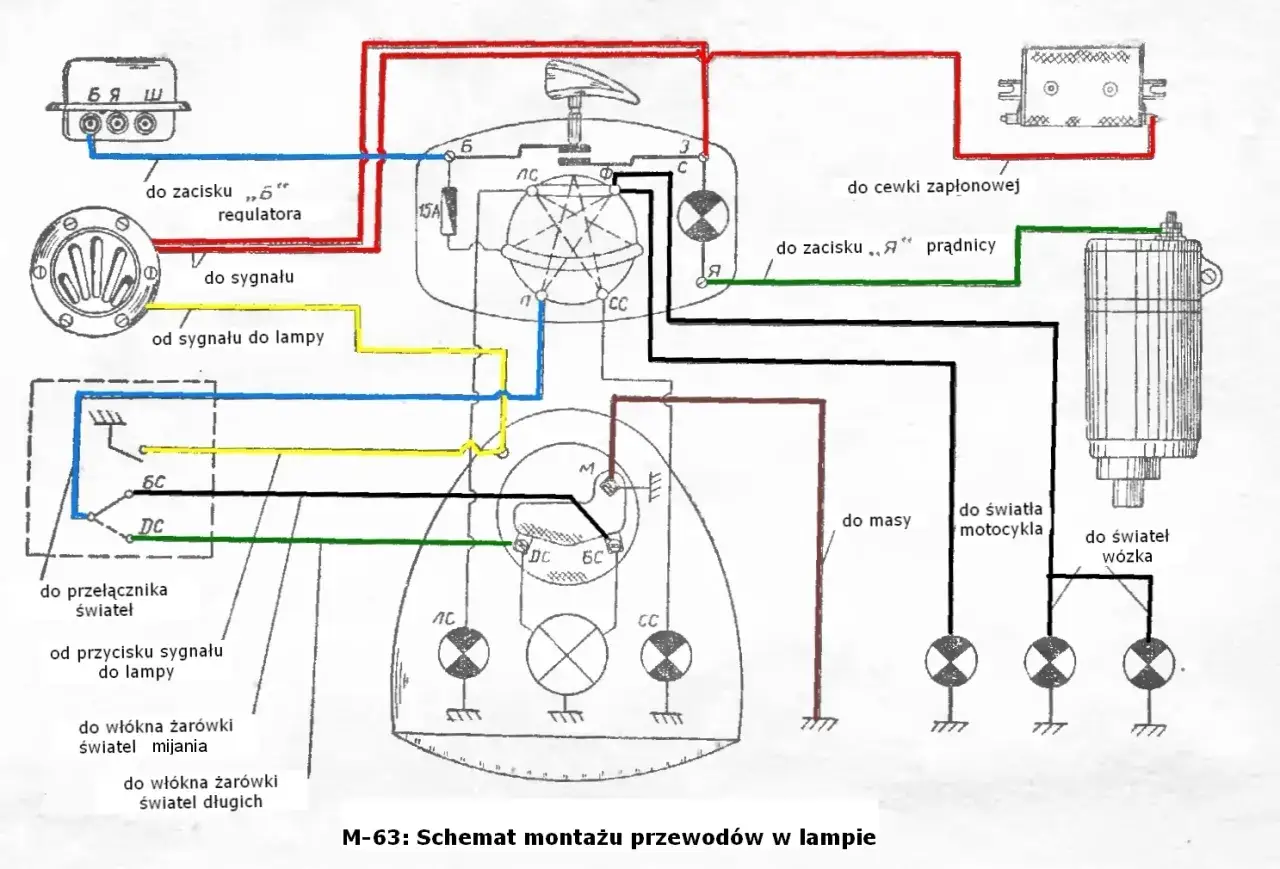

Podłącz regulator krok po kroku
W montażu liczy się kolejność. Ja robię to tak, żeby najpierw przygotować mechanikę i masę, a dopiero potem wpinać przewody zasilające. To ogranicza ryzyko zwarcia i ułatwia późniejszy pomiar.
Najpierw przygotuj miejsce montażu
- Odłącz minus akumulatora i upewnij się, że instalacja nie ma napięcia.
- Przykręć regulator do metalowej powierzchni z dobrym odprowadzaniem ciepła. Taki element pracuje na wysokiej temperaturze i nie lubi ciasnych, zabudowanych miejsc.
- Sprawdź wtyczki, piny i pęknięcia izolacji. Jeśli konektor jest przebarwiony albo luźny, wymień go od razu.
Potem podłącz wejście ze stojana
- Przewody AC ze stojana podłącz do wejść AC regulatora.
- W układzie trójfazowym 3 przewody fazowe zwykle można podłączyć w dowolnej kolejności, o ile producent nie zaznaczył inaczej.
- Nie łącz tych przewodów z akumulatorem ani z masą pojazdu, jeśli nie wynika to ze schematu danego modelu.
Przeczytaj również: Jaki płyn do chłodnicy Mitsubishi Outlander? Uniknij kosztownych błędów
Na końcu wpinasz wyjście i masę
- Przewód B+ lub BAT poprowadź do plusa akumulatora przez bezpiecznik.
- Masa regulatora powinna mieć możliwie krótki i pewny punkt kontaktu. W praktyce najlepiej działa czysta śruba na ramie albo bezpośrednie połączenie z minusem akumulatora.
- Jeśli regulator ma przewód sense, podłącz go do plusa po stacyjce albo zgodnie ze schematem producenta. To przewód odniesienia, który pomaga regulatorowi „widzieć” napięcie instalacji.
- Zabezpiecz połączenia koszulką termokurczliwą i ułóż przewody tak, by nie ocierały o ramę ani nie pracowały pod naprężeniem.
W małych motocyklach i skuterach bezpiecznik na przewodzie do akumulatora zwykle mieści się w przedziale 10-15 A, ale nie traktuję tego jako sztywnej reguły. Jeśli producent przewidział inny zakres, trzymam się jego danych. Po złożeniu instalacji najważniejsze jest już nie samo „czy działa”, tylko czy ładowanie działa w bezpiecznym zakresie.
Jak sprawdzić, czy ładowanie działa poprawnie
Do kontroli wystarczy zwykły multimetr ustawiony na napięcie DC. Ja sprawdzam najpierw akumulator na postoju, a potem napięcie przy podwyższonych obrotach, bo to od razu pokazuje, czy regulator rzeczywiście stabilizuje układ.
| Pomiar | Wynik, który zwykle uznaję za prawidłowy | Co oznacza odchylenie |
|---|---|---|
| Akumulator zgaszony silnik | Około 12,4-12,8 V | Niższa wartość może oznaczać rozładowanie albo zużyty akumulator |
| Silnik pracuje, wyższe obroty | Najczęściej 13,8-14,6 V | Jeśli napięcie nie rośnie ponad poziom spoczynkowy, szukam problemu w ładowaniu |
| Niektóre konstrukcje | Około 13,5-15,0 V | Wartości zbliżone do 15 V mogą być jeszcze dopuszczalne, ale tylko wtedy, gdy przewiduje je dokumentacja |
| Powyżej 15,0-15,2 V | Za wysokie napięcie | Ryzyko przeładowania, gotowania elektrolitu i skrócenia życia akumulatora |
| Niżej niż 13,2 V na obrotach | Za słabe ładowanie | Najczęściej winny jest regulator, stator, masa albo połączenia w wiązce |
Jeśli napięcie jest dobre na wyjściu regulatora, a na akumulatorze już nie, problem zwykle leży po drodze: w bezpieczniku, konektorze, masie albo zbyt cienkim przewodzie. Gdy wynik jest zły od początku, przychodzą czas na typowe błędy montażowe i diagnostykę całego układu.
Najczęstsze błędy, które palą regulator
W praktyce uszkodzenia powtarzają się zaskakująco podobnie. Najdrożej wychodzą nie same części, tylko pośpiech i podłączenie „na próbę”.
- Pomylenie wejścia AC z wyjściem +12 V - to najkrótsza droga do uszkodzenia regulatora i bezpieczników.
- Słaba masa - skorodowana śruba albo farba pod konektorem potrafią wywołać spadki napięcia i niestabilne ładowanie.
- Brak bezpiecznika na przewodzie do akumulatora - przy zwarciu szkody są wtedy dużo większe.
- Za cienki przewód - przy wyższym prądzie robi się grzejący odcinek i napięcie spada na kablu, nie na akumulatorze.
- Montowanie w gorącym, zamkniętym miejscu - regulator sam wydziela ciepło, więc potrzebuje chłodzenia.
- Odpalanie silnika bez akumulatora, jeśli dany układ nie jest do tego przystosowany - to jeden z częstszych powodów uszkodzeń prostownika-regulatora.
- Zły typ części - regulator do instalacji jednofazowej nie zastąpi modelu 3-fazowego, nawet jeśli wtyczka wygląda podobnie.
Jeśli po montażu coś nie gra, nie zakładam od razu awarii nowej części. Najpierw sprawdzam, czy układ ładowania ma właściwy akumulator, prawidłową masę i bezpiecznik o odpowiedniej wartości. To zwykle skraca diagnostykę bardziej niż wymiana kolejnych elementów.
Kiedy winny jest nie regulator, tylko akumulator albo stojan
To ważne rozróżnienie, bo objawy bywają bardzo podobne. Akumulator zużyty lub zasiarczony potrafi „udawać” problem z regulatorem, a uszkodzony stojan sprawia, że nowy regulator też nie podniesie napięcia ładowania.
| Objaw | Co sprawdzam najpierw | Najczęstsza przyczyna |
|---|---|---|
| Napięcie nie rośnie mimo pracy silnika | Bezpiecznik, masę, wtyczki i wyjście z regulatora | Przerwa w obwodzie, zły styk albo uszkodzony regulator |
| Napięcie rośnie za wysoko | Przewód sense, masę i sam regulator | Regulator nie ogranicza napięcia albo nie widzi poprawnego odniesienia |
| Napięcie faluje | Styk konektorów, masę i stan stojana | Luźne połączenie, przegrzany pin lub uszkodzone uzwojenie |
| Akumulator szybko się rozładowuje po jeździe | Stan akumulatora i pobór prądu po zgaszeniu | Zużyty akumulator, upływność instalacji albo słabe ładowanie |
Jeżeli chcesz mieć pewność, testuję jeszcze napięcie na samym stojanie, zanim uznam regulator za winnego. Gdy fazy dają podobne wartości i rosną wraz z obrotami, a napięcie na akumulatorze nadal stoi w miejscu, problem zwykle leży po stronie regulatora albo połączeń między nim a baterią.
Co jeszcze sprawdzić, żeby nowe podłączenie działało dłużej
Najlepsze montażowo rozwiązanie to takie, które nie tylko działa dziś, ale też wytrzymuje kilka sezonów. W praktyce największą różnicę robi kilka prostych rzeczy: porządna masa, chłodne miejsce montażu, czyste złącza i bezpiecznik w odpowiednim miejscu.
- Dobieram regulator do typu alternatora, a nie tylko do „12 V”.
- Wymieniam nadpalone konektory zamiast dociskać je na siłę.
- Sprawdzam stan akumulatora, bo słaba bateria potrafi zafałszować cały obraz ładowania.
- Po pierwszej jeździe kontroluję temperaturę regulatora i stan wtyczek.
- Po kilku dniach jeszcze raz mierzę napięcie na akumulatorze, żeby upewnić się, że układ pracuje stabilnie.
Jeśli podejdziesz do tematu spokojnie, podłączenie regulatora 12 V nie jest trudne, ale wymaga dyscypliny: właściwy typ części, poprawna masa, bezpiecznik i pomiar multimetrem po montażu. Właśnie te cztery rzeczy najczęściej decydują o tym, czy instalacja ładuje prawidłowo, czy wraca temat przeładowania, słabego ładowania i palących się złączy.
