Uszkodzony czujnik wałka rozrządu potrafi narobić bałaganu szybciej, niż wielu kierowców się spodziewa: od trudnego rozruchu, przez nierówną pracę na biegu jałowym, aż po tryb awaryjny i błędy synchronizacji. Poniżej pokazuję, jak podejść do diagnozy rozsądnie: od objawów, przez pomiary, aż po sytuacje, w których problem wcale nie leży w samym czujniku.
Najkrótsza droga do trafnej diagnozy zaczyna się od objawów, a nie od wymiany części
- Najpierw obserwuj auto - trudny start, szarpanie, spadek mocy i check engine to najczęstsze sygnały ostrzegawcze.
- W czujniku Hall sprawdzasz zasilanie, masę i sygnał, zwykle z odniesieniem do ok. 5 V.
- W czujniku indukcyjnym ważne są oporność, sygnał przy kręceniu rozrusznikiem i stan przewodów.
- Oscyloskop daje najwięcej, bo pokazuje przebieg i pozwala porównać sygnał wałka z sygnałem wału.
- Sama wymiana czujnika nie zawsze pomaga - równie często winne są wiązka, wtyczka albo ustawienie rozrządu.
- W popularnych autach sam czujnik bywa dostępny już od ok. 60-150 zł, ale markowe części mogą kosztować więcej.
Co robi czujnik wałka i dlaczego jego awaria tak szybko wpływa na pracę silnika
Czujnik położenia wałka rozrządu przekazuje sterownikowi informację o tym, który cylinder jest w odpowiednim położeniu i kiedy ma nastąpić wtrysk albo zapłon. W praktyce pracuje razem z czujnikiem wału korbowego, a sterownik porównuje oba sygnały, żeby wiedzieć nie tylko, że silnik się obraca, ale też jak dokładnie zorganizować pracę jednostki.
To dlatego awaria tego elementu odbija się tak szeroko na zachowaniu auta. W silnikach benzynowych wpływa na moment zapłonu i wtrysku, a w jednostkach z układem zmiennych faz rozrządu pomaga sterownikowi ocenić, czy fazy są tam, gdzie powinny być. Gdy sygnał znika albo staje się niestabilny, ECU często przechodzi na tryb zastępczy, a kierowca od razu czuje to jako gorszy rozruch, spadek mocy albo szarpanie.
Właśnie dlatego w diagnostyce nie lubię zaczynać od części. Najpierw trzeba zrozumieć, co tak naprawdę sterownik widzi, a dopiero potem decydować, czy winny jest sam sensor, czy coś obok niego. I to prowadzi wprost do objawów, które warto odczytać bez zgadywania.
Objawy, które naprawdę wskazują na problem z czujnikiem
Jeśli chcesz rozpoznać usterkę bez rozbierania auta, zacznij od zachowania silnika. Jednorazowy błąd nie przesądza jeszcze o winie czujnika, ale zestaw kilku objawów naraz już mocno zawęża pole poszukiwań.
| Objaw | Co zwykle oznacza | Na co uważać |
|---|---|---|
| Trudny rozruch lub dłuższe kręcenie | Sterownik ma problem z ustaleniem fazy pracy silnika | To może być czujnik, ale też rozrząd, wiązka albo słabe zasilanie |
| Nierówna praca na biegu jałowym | Sygnał bywa przerywany albo zniekształcony | Podobnie zachowuje się nieszczelność dolotu lub problem z zapłonem |
| Szarpanie i spadek mocy | ECU ogranicza pracę silnika lub przechodzi w tryb awaryjny | Nie zakładaj od razu uszkodzenia samego sensora |
| Kontrolka silnika | W pamięci pojawia się błąd związany z sygnałem wałka | Kody z grupy P0340-P0344 są częste, ale ich znaczenie zależy od marki |
| Problem pojawia się głównie na ciepło | Usterka ma charakter przerywany albo termiczny | To często wskazuje na czujnik lub przewody, nie na mechaniczne zużycie samego silnika |
Ja zwracam szczególną uwagę na auta, które odpalają gorzej po krótkim postoju lub gasną po nagrzaniu. Taki scenariusz bardzo często oznacza, że problem jest intermittentny, czyli pojawia się tylko w określonych warunkach, a to już jest sygnał, że trzeba mierzyć, a nie zgadywać. Skoro objawy są już wstępnie uporządkowane, przechodzę do właściwej diagnostyki krok po kroku.
Jak sprawdzić czujnik położenia wałka rozrządu krok po kroku
W praktyce zaczynam od prostych rzeczy, bo to one najczęściej oszczędzają czas. Sama kolejność ma znaczenie: najpierw odczyt błędów, potem oględziny, dopiero na końcu pomiary. Dzięki temu nie pomylisz uszkodzonego czujnika z naderwaną wiązką albo zanieczyszczoną wtyczką.
Odczytaj błędy i warunki ich wystąpienia
Jeżeli masz dostęp do skanera OBD, sprawdź nie tylko numer błędu, ale też tzw. freeze frame, czyli zapis warunków, w jakich sterownik go zarejestrował. Dla diagnostyki to cenna rzecz, bo pokazuje m.in. temperaturę silnika, obroty i obciążenie w chwili pojawienia się usterki. Jeśli błąd wraca tylko przy rozruchu albo po rozgrzaniu, kierunek diagnozy od razu staje się jaśniejszy.
Obejrzyj czujnik, wtyczkę i wiązkę
Sprawdzam, czy obudowa czujnika nie jest pęknięta, czy przewód nie jest przetarty i czy we wtyczce nie ma oleju, korozji albo zielonego nalotu na pinach. Wiele awarii zaczyna się banalnie: od luźnego styku, który przy zimnym silniku jeszcze działa, a po rozgrzaniu już nie. To szczególnie ważne w autach, w których czujnik siedzi blisko gorącej głowicy i instalacja pracuje w trudnych warunkach.

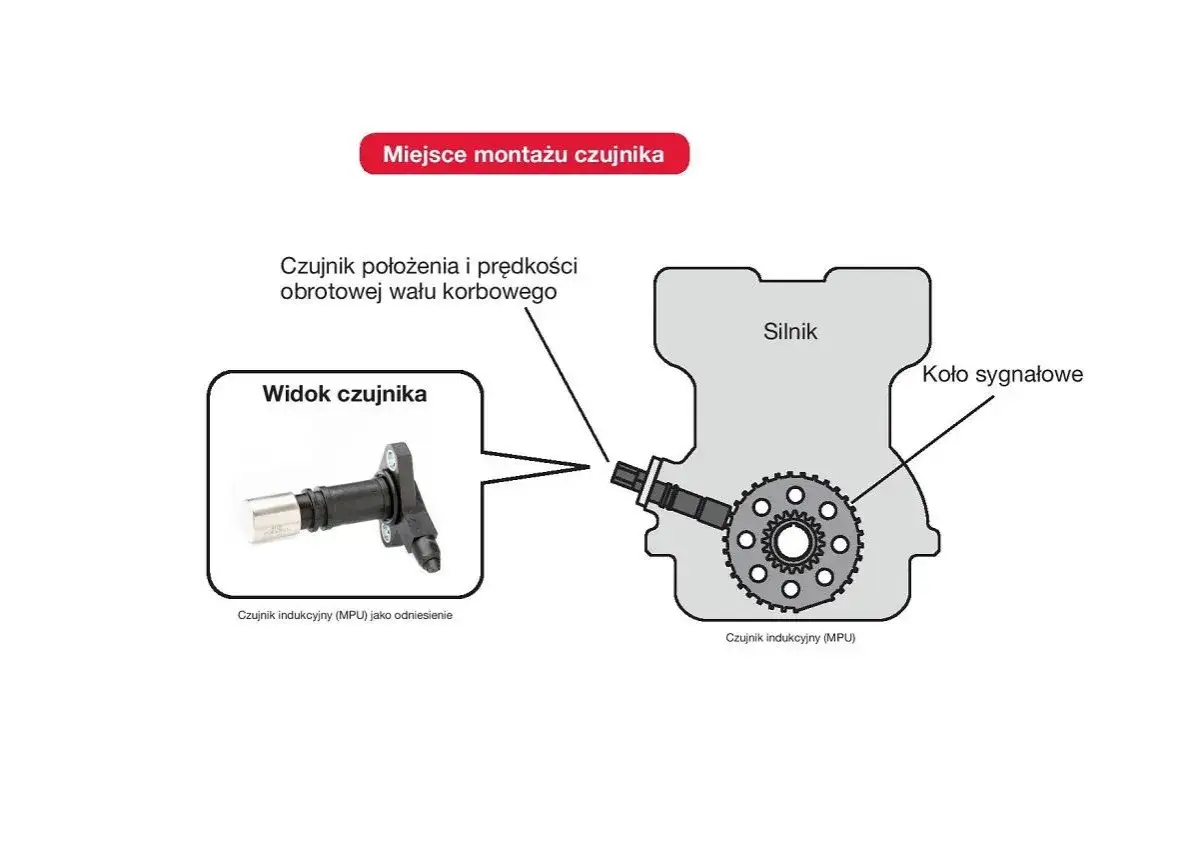

Rozpoznaj typ czujnika
Nie każdy czujnik wałka bada się tak samo. W wersji Hallowej zwykle kontroluję zasilanie, masę i sygnał sterujący, a w wersji indukcyjnej patrzę na oporność oraz napięcie generowane podczas kręcenia rozrusznikiem. Jedna metoda nie pasuje do wszystkich konstrukcji, dlatego przed pomiarem warto wiedzieć, z jakim typem masz do czynienia.
Wykonaj pomiar podstawowy
Dla czujnika Hall sprawdzam, czy dochodzi zasilanie referencyjne, najczęściej w okolicach 5 V, oraz czy masa jest pewna. Potem obserwuję, czy przewód sygnałowy przełącza się podczas rozruchu. W czujniku indukcyjnym sam opór uzwojenia bywa pomocny, ale nie przesądza o wszystkim, bo część usterek wychodzi dopiero przy pracy dynamicznej.
Przeczytaj również: Objawy zapowietrzenia sprzęgła - jak je rozpoznać i uniknąć problemów
Porównaj sygnał z pracą silnika
Jeżeli pomiary podstawowe nie dają jednoznacznej odpowiedzi, podłączam oscyloskop. To jedyny sposób, żeby zobaczyć, czy sygnał jest czysty, równy i zgodny z pracą silnika. Brak impulsów, przerwy w przebiegu albo nienaturalne skoki są dla mnie dużo ważniejsze niż przypadkowy odczyt oporności z multimetru.
Ta kolejność nie jest przypadkowa. Najpierw eliminuję rzeczy proste i tanie, dopiero potem sięgam po dokładniejszy sprzęt, bo właśnie tak najłatwiej odróżnić realną usterkę czujnika od błędu w instalacji.
Multimetr czy oscyloskop
Tu nie ma uczciwej odpowiedzi w stylu „zawsze wystarczy jedno narzędzie”. Multimetr jest dobry do szybkiej oceny, ale oscyloskop pokazuje to, czego zwykły pomiar często nie wyłapie. W diagnostyce czujników wałka różnica między nimi jest ogromna.
| Narzędzie | Co pokaże | Kiedy ma sens | Ograniczenie |
|---|---|---|---|
| Multimetr | Zasilanie, masę, ciągłość przewodów, czasem oporność czujnika | Do wstępnej selekcji i sprawdzenia instalacji | Nie pokaże krótkich zaników sygnału ani jakości przebiegu |
| Oscyloskop | Kształt sygnału, amplitudę, przerwy, zakłócenia i synchronizację z wałem | Do pewnej diagnozy, zwłaszcza przy usterkach przerywanych | Wymaga interpretacji i znajomości wzorca prawidłowego sygnału |
Jeśli mam do czynienia z czujnikiem Hall, multimetr często wystarcza tylko do potwierdzenia, że zasilanie jest obecne. To jeszcze nie znaczy, że sam czujnik pracuje poprawnie. Oscyloskop pokazuje dopiero całą prawdę: czy sygnał przełącza się równo, czy nie gubi impulsów i czy nie „pływa” pod obciążeniem.
W autach z czujnikiem indukcyjnym multimetr bywa jeszcze mniej rozstrzygający, bo sam opór cewki nie powie, co dzieje się podczas rozruchu. Wtedy dobrze jest obserwować sygnał dynamiczny, szczególnie jeśli objaw występuje tylko co jakiś czas. I właśnie wtedy wychodzi kolejny ważny temat: czasem problem nie siedzi w czujniku, tylko w samej mechanice rozrządu.

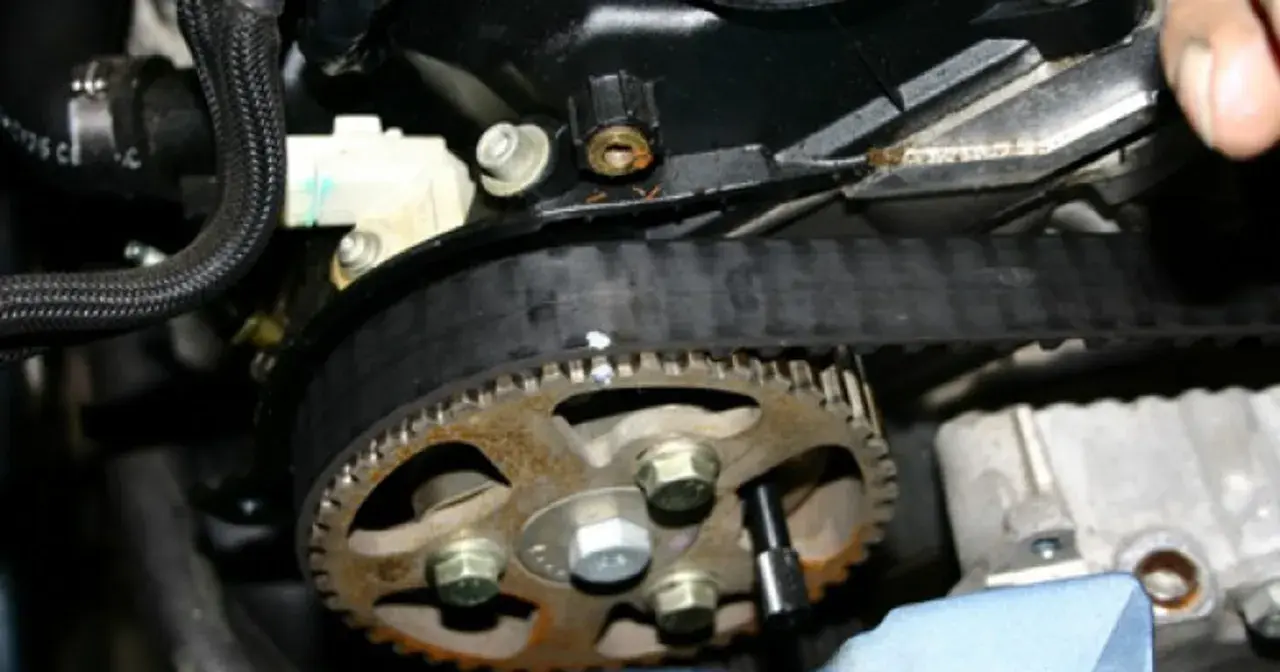

Gdy sygnał jest zły, sprawdź też rozrząd i szczelinę montażową
To jeden z częstszych błędów w diagnostyce: ktoś widzi błąd czujnika wałka i od razu zamawia nową część. Tymczasem sterownik potrafi zgłosić problem z synchronizacją także wtedy, gdy fazy rozrządu są ustawione nieprawidłowo, łańcuch się rozciągnął albo koło sygnałowe jest uszkodzone. W takim przypadku nowy czujnik niczego nie rozwiąże.
Ja zawsze sprawdzam trzy rzeczy: mechaniczne ustawienie rozrządu, stan koła impulsowego oraz odległość czujnika od elementu współpracującego. W niektórych konstrukcjach szczelina musi być bardzo mała, a w dokumentacjach spotyka się wartość rzędu 0,5 mm. Jeśli odstęp jest zbyt duży, sygnał może zanikać, a jeśli element ociera o czujnik, uszkodzenie pojawi się bardzo szybko.
- Rozciągnięty łańcuch lub przestawiony pasek - sygnał jest poprawny elektrycznie, ale mechanika już nie trzyma faz.
- Brud, opiłki lub olej na końcówce czujnika - sygnał staje się słabszy albo niestabilny.
- Uszkodzone koło impulsowe - sterownik gubi odniesienie i interpretuje to jak awarię sensora.
- Zbyt duża szczelina montażowa - szczególnie problematyczna w konstrukcjach z czujnikiem bardzo blisko elementu sterującego.
- Przesunięta korelacja wałek-wał - oscyloskop pokaże, że oba sygnały nie zgadzają się ze sobą mimo sprawnego czujnika.
To ważne, bo właśnie tutaj najłatwiej przepalić czas i pieniądze na wymianę części, która działała od początku. Gdy sygnał jest nielogiczny, ale instalacja wygląda dobrze, wracam do mechaniki i dopiero wtedy podejmuję decyzję o wymianie.
Kiedy wymienić czujnik, a kiedy szukać usterki w instalacji
Wymianę sensora uznaję za sensowną wtedy, gdy zasilanie i masa są prawidłowe, wiązka jest cała, a sygnał nadal nie pojawia się albo jest wyraźnie niestabilny. To samo dotyczy czujników, które zawodzą tylko na ciepło, mimo że przy zimnym silniku zachowują się jeszcze poprawnie. Taki objaw bardzo często oznacza wewnętrzne zużycie elektroniki.
Jeśli jednak po sprawdzeniu instalacji sygnał nadal jest nieczytelny, a równocześnie korelacja z wałem nie zgadza się mechanicznie, problem może leżeć zupełnie gdzie indziej. Wtedy wymiana czujnika staje się ruchem na ślepo. Z mojego doświadczenia lepiej zrobić jedno porządne rozpoznanie niż trzy szybkie zakupy części.
| Rozwiązanie | Orientacyjny koszt w Polsce | Kiedy ma sens |
|---|---|---|
| Zamiennik do popularnego modelu | około 60-150 zł | Gdy potrzebujesz rozsądnej ceny i część ma dobre parametry |
| Markowa część lub OE | zwykle wyżej niż zamiennik, często 100-250 zł lub więcej | Gdy zależy Ci na większej przewidywalności i dłuższej trwałości |
| Naprawa wiązki lub złącza | zależnie od uszkodzenia i dostępu | Gdy problem leży w przewodzie, a nie w samym czujniku |
W praktyce ceny części mocno zależą od modelu samochodu, ale w popularnych autach sensowne oferty faktycznie zaczynają się w okolicach kilkudziesięciu złotych. To właśnie dlatego nie warto pomijać diagnostyki instalacji: czasem naprawa kostki albo przewodu jest po prostu tańsza i pewniejsza niż kolejny zakup nowego sensora.
Co warto jeszcze sprawdzić, zanim uznasz usterkę za usuniętą
Po naprawie nie kończę pracy na samym skasowaniu błędu. Uruchamiam silnik na zimno, potem po rozgrzaniu i obserwuję, czy kod nie wraca w tych samych warunkach. Sprawdzam też, czy przewód jest dobrze zamocowany, bo luźna wiązka potrafi wrócić z problemem już po kilku dniach jazdy.
- Skasuj błędy i zrób jazdę próbną w warunkach, w których usterka pojawiała się wcześniej.
- Obejrzyj złącze po teście - jeśli wraca olej lub wilgoć, problem nie zniknął.
- Przy silnikach z wariatorami faz skontroluj, czy układ zmiennych faz pracuje płynnie.
- Jeśli rozrząd był ruszany, sprawdź jego ustawienie jeszcze raz, zamiast zakładać, że wszystko jest oczywiste.
Najlepszy wynik daje prosta zasada: nie wymieniaj czujnika, dopóki nie wiesz, co dokładnie psuje sygnał. To oszczędza czas, ogranicza koszty i chroni przed błędną diagnozą, która potrafi wrócić szybciej niż sam błąd w sterowniku.
