Podłączenie przerywacza kierunkowskazów nie jest trudne, ale łatwo tu o pomyłkę: wystarczy pomylić zasilanie z wyjściem, zignorować masę albo dobrać zły typ do LED-ów. W tym artykule pokazuję, jak rozpoznać zaciski, jak wykonać montaż krok po kroku i co sprawdzić, żeby kierunkowskazy migały równo, a nie „na skróty” albo wcale. Jeśli chcesz zrobić to raz, porządnie i bez zgadywania, zacznij od rozpoznania układu instalacji, bo to oszczędza najwięcej czasu.
Najważniejsze rzeczy, które trzeba sprawdzić przed montażem
- Sprawdź napięcie instalacji - w praktyce najczęściej spotkasz układ 12 V, rzadziej 6 V lub 24 V.
- Odczytaj oznaczenia na obudowie - 49, 49a i 31 to najczęstszy europejski standard, a B, L i E pojawiają się w przerywaczach uniwersalnych.
- Nie mieszaj typów przerywaczy - klasyczny termiczny często nie współpracuje dobrze z LED-ami.
- Odłącz akumulator przed pracą - szczególnie gdy instalacja jest po przeróbkach albo w motocyklu z ciasnym dostępem.
- Po montażu testuj osobno - lewy kierunek, prawy kierunek i awaryjne, bo każdy obwód może zachowywać się inaczej.
Jak rozpoznać zaciski i dobrać właściwy typ przerywacza

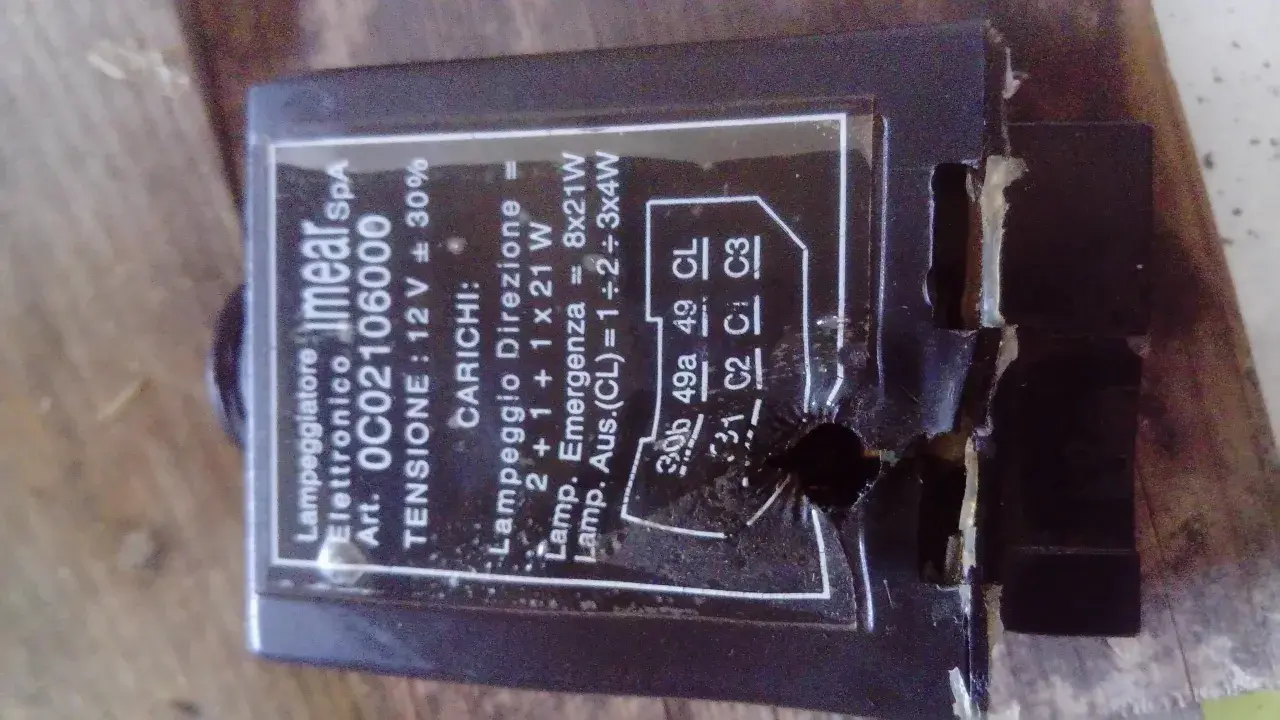

Ja zawsze zaczynam od obudowy. W przerywaczach kierunkowskazów najważniejsze nie są kolory przewodów, tylko oznaczenia styków, bo to one mówią, który pin jest zasilaniem, który wyjściem na lampy, a który masą. Według praktyki producentów najczęściej spotyka się europejski układ 49, 49a i 31 albo oznaczenia uniwersalne B, L i E.
| Oznaczenie | Co oznacza | Jak to czytać w praktyce |
|---|---|---|
| 49 | Wejście zasilania | Tu trafia plus po bezpieczniku lub po stacyjce. |
| 49a | Wyjście z przerywacza | To styk, który przekazuje pulsujące napięcie dalej do przełącznika lub lamp. |
| 31 | Masa | Podłączasz do minusowego punktu instalacji albo do pewnej masy na nadwoziu. |
| B / X | Zasilanie | W uniwersalnych przerywaczach to odpowiednik wejścia plusowego. |
| L | Lamps / wyjście na lampy | Stąd wychodzi sygnał na kierunkowskazy lub na przełącznik kierunku. |
| E | Earth / masa | To odpowiednik zacisku 31. |
| P / C | Kontrolka pilotowa | Ten styk obsługuje kontrolkę na desce lub lampkę pomocniczą, jeśli układ jej wymaga. |
W praktyce najważniejsza różnica jest taka: stare, proste przerywacze bywają dwu- lub trójstykowe, a nowsze elektroniczne mają dodatkowy pin do kontroli lampki lub masy. Jeśli obudowa jest metalowa, masa może iść przez mocowanie, a nie osobnym przewodem, więc nie zakładaj z góry, że każdy przerywacz musi mieć dokładnie trzy kable. To właśnie tutaj najczęściej pojawiają się pomyłki, dlatego przed podłączeniem warto porównać oznaczenia z układem instalacji, a nie tylko z wyglądem starej części. Dalej pokażę, jak z tego zrobić prosty montaż bez zgadywania.
Jak podłączyć przerywacz krok po kroku bez zgadywania przewodów
Jeśli ktoś pyta mnie, jak podłączyć przerywacz kierunkowskazów, odpowiadam krótko: najpierw identyfikacja, potem dopiero wpięcie. Sam montaż zwykle zajmuje kilkanaście minut, ale tylko wtedy, gdy wcześniej wiesz, który przewód jest zasilaniem, który idzie na lampy, a który odpowiada za masę.
- Odłącz minus akumulatora. To banalny krok, ale przy krótkim spięciu oszczędza moduł, bezpiecznik i nerwy.
- Odszukaj stary przerywacz i sprawdź jego oznaczenia. Jeśli masz możliwość, zrób zdjęcie przed demontażem. Przy instalacjach po wcześniejszych naprawach to naprawdę pomaga.
- Zidentyfikuj zasilanie. W układach 49/49a/31 wejście zasilania trafia na 49, a w wersjach B/L/E zasilanie zwykle idzie na B lub X.
- Podłącz wyjście do obwodu kierunkowskazów. Styk 49a albo L prowadzi dalej do przełącznika, a dopiero stamtąd do lewej i prawej strony.
- Podłącz masę, jeśli przerywacz jej wymaga. Zacisk 31 albo E musi mieć pewne połączenie z masą. Słaba masa daje dziwne objawy: szybkie miganie, brak reakcji albo przypadkowe działanie.
- Sprawdź bezpiecznik i obciążenie obwodu. Nawet dobrze podłączony przerywacz nie zadziała poprawnie, jeśli bezpiecznik jest zbyt słaby, przewód uszkodzony albo lampy pobierają za mało prądu względem typu przerywacza.
- Wykonaj test lewego, prawego i awaryjnych. Każdy obwód sprawdź osobno. W starszych autach i motocyklach jedna usterka potrafi maskować drugą.
W starszych pojazdach, zwłaszcza motocyklach i prostych autach, spotyka się przerywacze montowane bezpośrednio na kostce lub w gnieździe typu wsuwka. W nowszych samochodach nie szukaj jednak „klasycznej puszki” na siłę, bo przerywacz bywa częścią modułu nadwozia i wtedy samą kostką niczego nie załatwisz. To ważne rozróżnienie, bo od niego zależy, czy wymieniasz część, czy diagnozujesz całą instalację. Następny krok to dopasowanie rozwiązania do LED-ów i do rodzaju obciążenia.
Co zmienia się przy LED-ach i instalacjach mieszanych
Przerywacz termiczny reaguje na obciążenie, więc przy żarówkach działa przewidywalnie, ale przy LED-ach często zaczyna migać za szybko albo wcale nie trzyma rytmu. To nie jest usterka lampy jako takiej, tylko efekt tego, że pobór prądu jest zbyt mały dla starej konstrukcji przerywacza. Narva wprost wskazuje, że w nowocześniejszych rozwiązaniach stosuje się elektroniczne przerywacze bez obciążenia, właśnie po to, by współpracowały z LED-ami.
| Rozwiązanie | Kiedy ma sens | Plusy | Minusy |
|---|---|---|---|
| Elektroniczny przerywacz LED | Gdy chcesz prostego, czystego montażu i pewnej pracy z LED-ami. | Najmniej problemów, zwykle bez dodatkowych rezystorów, łatwa diagnostyka. | Trzeba dobrać właściwy typ i liczbę pinów. |
| Rezystory obciążające | Gdy chcesz zostawić stary przerywacz i tylko „udoskonalić” obwód. | Można uratować istniejącą instalację bez większej przebudowy. | Grzeją się, zabierają miejsce i potrafią być mniej eleganckim rozwiązaniem. |
| Zostawienie starego przerywacza | Przy żarówkach lub instalacjach, w których LED-ów jeszcze nie ma. | Najmniej zmian w układzie. | Przy LED-ach często daje szybkie miganie albo brak stabilnej pracy. |
Jeśli modernizujesz motocykl, quada albo starsze auto, najczęściej najlepiej wypada elektroniczny przerywacz LED. Koszt zwykle nie jest wysoki: w praktyce spotyka się modele od kilkunastu do kilkudziesięciu złotych, a regulowane lub markowe wersje kosztują więcej, ale dają większy spokój. Rezystory są tańszą drogą tylko pozornie, bo przy poprawnym montażu i tak trzeba je solidnie zamocować oraz odprowadzić ciepło. Po tej decyzji zostaje już tylko uniknięcie kilku klasycznych błędów, które potrafią zepsuć cały efekt.
Najczęstsze błędy, które psują miganie
W tej pracy najwięcej czasu nie zabiera samo wpięcie przerywacza, tylko szukanie błędu pośrodku instalacji. Ja zwykle zaczynam od symptomów, bo one od razu zawężają problem. Poniżej zestawiam najczęstsze pomyłki, które widzę przy takich naprawach.
| Objaw | Najczęstsza przyczyna | Co zrobić |
|---|---|---|
| Przerywacz w ogóle nie klika | Brak zasilania, słaba masa albo zły pin wejściowy. | Sprawdź bezpiecznik, napięcie na wejściu i połączenie masy. |
| Kierunki migają bardzo szybko | Zbyt małe obciążenie, najczęściej po przejściu na LED-y. | Wymień przerywacz na wersję elektroniczną lub dołóż poprawnie dobrane obciążenie. |
| Świeci ciągle zamiast migać | Pomyłka na wyjściu, zły typ przerywacza albo uszkodzony przełącznik. | Sprawdź 49/49a lub B/L i porównaj z instalacją pojazdu. |
| Działa tylko jedna strona | Problem za przełącznikiem, w lampie lub w wiązce po jednej stronie. | Oceń obie strony osobno, najlepiej miernikiem i próbówką. |
| Przerywacz nagrzewa się zbyt mocno | Przeciążenie, zwarcie albo źle dobrane rezystory. | Odłącz obwód i sprawdź pobór prądu oraz stan przewodów. |
Najbardziej zdradliwe są sytuacje, w których „prawie działa”. Kierunki zapalają się, ale migają za szybko, kontrolka na desce świeci dziwnie albo awaryjne działają inaczej niż lewy i prawy kierunek. To zwykle oznacza, że sam przerywacz jest tylko połową problemu, a druga połowa siedzi w przełączniku, masie lub niezgodnym obciążeniu. Zostaje więc ostatni etap: normalny test po montażu, zanim zamkniesz wszystko na stałe.
Jak sprawdzić, czy instalacja działa tak, jak powinna
Po podłączeniu nie kończę pracy na „działa, więc zostawiam”. Zawsze robię krótki test, bo to jedyny moment, kiedy jeszcze łatwo poprawić luźny styk, źle dociśniętą wsuwkę albo źle dobrany element. W katalogach przerywaczy spotyka się typową częstotliwość rzędu 90 ± 30 cykli na minutę, więc rytm ma być równy, a nie nerwowy albo falujący.
- Włącz lewy kierunek i sprawdź, czy wszystkie lampy migają równo, bez przygasania po każdej zmianie stanu.
- Włącz prawy kierunek i porównaj tempo pracy z lewą stroną. Różnica zwykle oznacza problem w jednym obwodzie.
- Uruchom światła awaryjne i zobacz, czy przerywacz nie zmienia częstotliwości po włączeniu obu stron naraz.
- Dotknij obudowy rezystorów lub przerywacza po kilku minutach. Lekki wzrost temperatury jest normalny, ale wyraźne przegrzewanie już nie.
- Sprawdź kontrolkę na desce, jeśli układ ją ma. Czasem główne lampy działają poprawnie, a kontrolka pokazuje usterkę przez zły styk pomocniczy.
- Obejrzyj połączenia po jeździe próbnej. Wibracje szybko wychodzą na jaw, zwłaszcza w motocyklach, skuterach i quadach.
Jeśli wszystko przechodzi test bez niespodzianek, masz załatwioną nie tylko wymianę, ale i sensowną diagnostykę całego obwodu. Przy instalacjach z większą liczbą zmian po poprzednich właścicielach warto jeszcze raz wrócić do oznaczeń na obudowie, bo tam najczęściej kryje się odpowiedź na pytanie, czy problem był w części, czy w sposobie jej wpięcia. Na koniec zebrałem kilka praktycznych rzeczy, które oszczędzają drugi demontaż.
Kilka rzeczy, które oszczędzają drugi demontaż
Gdybym miał zostawić tylko jedną radę, powiedziałbym: kupuj przerywacz pod konkretny układ pinów, a nie tylko pod napięcie. Dwa modele 12 V mogą wyglądać podobnie, ale jeden będzie miał 49/49a/31, drugi B/L/E, a trzeci dodatkowy styk kontrolki. To właśnie te drobiazgi decydują, czy montaż zajmie 10 minut, czy cały wieczór.
- Jeśli masz stary pojazd, sprawdź, czy masa idzie przez obudowę. To częsty przypadek przy metalowych przerywaczach.
- Przy LED-ach wybieraj wersję elektroniczną, a nie „uniwersalną od wszystkiego”, bo uniwersalność bez parametrów zwykle kończy się poprawkami.
- Nie opieraj się wyłącznie na kolorach przewodów. W starszych wiązkach potrafią być zmienione po naprawach albo przeróbkach.
- Jeśli musisz użyć rezystorów, montuj je w miejscu z przewiewem i z dala od plastików.
- Przed finalnym skręceniem zrób jeszcze jeden test z włączonym silnikiem. Napięcie ładowania potrafi ujawnić problem, którego nie widać przy samym akumulatorze.
W praktyce cała operacja sprowadza się do trzech rzeczy: poprawnego rozpoznania zacisków, dopasowania przerywacza do typu lamp i sprawdzenia obwodu po montażu. Jeśli trzymasz się tych zasad, podłączenie przerywacza kierunkowskazów jest proste nawet wtedy, gdy instalacja nie wygląda idealnie. A jeśli po drodze trafisz na nietypowy układ w motocyklu, quadzie albo starszym aucie, zacznij od oznaczeń na obudowie i napięcia instalacji, bo to najszybsza droga do właściwego rozwiązania.
