Wzbudzenie alternatora to jeden z tych tematów, które wydają się proste, dopóki nie trzeba połączyć kilku przewodów, kontrolki i regulatora napięcia w jednym układzie. Poniżej pokazuję, jak podłączyć wzbudzenie alternatora w praktyce, na co uważać przy zaciskach L, I, S i R oraz jak sprawdzić, czy ładowanie ruszyło od razu po montażu.
Co sprawdzić przed uruchomieniem ładowania
- Najpierw ustal, czy alternator ma klasyczny zacisk wzbudzenia L/I, czy nowszy układ sterowany przez ECU.
- Nie myl zacisku R z remote sense. To dwa różne sygnały i złe podłączenie szybko psuje diagnozę.
- W wielu alternatorach obwód wzbudzenia prowadzi przez kontrolkę ładowania albo lampkę LED, a nie bezpośrednio z akumulatora.
- Przewód remote sense, jeśli występuje, zwykle zabezpiecza się bezpiecznikiem 5 A i prowadzi do plusa akumulatora lub punktu dystrybucji.
- Po montażu sprawdź napięcie ładowania i spadek napięcia na kablu B+; przy pełnym obciążeniu nie powinien być duży.
- Jeśli kontrolka świeci mimo pracy silnika, problem nie musi leżeć w samym alternatorze, ale też w masie, pasku lub regulatorze.
Czym jest wzbudzenie alternatora i dlaczego bez niego nie ruszy ładowanie
Wzbudzenie to moment, w którym alternator dostaje sygnał startowy do wytworzenia pola magnetycznego na wirniku. Bez tego regulator napięcia nie ma z czego rozpocząć pracy, więc ładowanie nie rusza albo pojawia się dopiero przypadkiem przy wyższych obrotach. W praktyce właśnie dlatego układ kontrolki ładowania, zacisk L albo I i zasilanie po stacyjce są tak ważne.
Z mojego doświadczenia największym błędem jest traktowanie wzbudzenia jak zwykłego „dodatkowego kabla”. To nie jest ozdobny przewód, tylko element obwodu, który decyduje o starcie ładowania i o tym, czy lampka na desce zachowuje się normalnie. Kiedy rozumiesz tę zależność, łatwiej też odróżnić problem elektryczny od mechanicznego, na przykład poślizgu paska lub kłopotów z kołem pasowym alternatora.
Bosch podkreśla, że sygnał lampki jest istotny dla diagnostyki i pracy regulatora, więc nie warto go pomijać przy przeróbkach instalacji. Kiedy już wiadomo, po co ten obwód istnieje, można przejść do identyfikacji właściwego zacisku.
Jak rozpoznać właściwy zacisk w swojej wersji alternatora
Ja zaczynam od tabliczki, numeru części albo instrukcji konkretnego modelu. To najbezpieczniejsza droga, bo ten sam wygląd alternatora nie gwarantuje identycznego pinoutu. W jednym modelu wzbudzenie idzie przez L, w innym przez I, a jeszcze inny ma wtyczkę z pinami P/L/F/S albo I/R. W starszych wiązkach spotkasz też oznaczenia D+ i 61, które pełnią podobną rolę do zacisku kontrolki.
| Zacisk | Funkcja | Jak go traktować | Na co uważać |
|---|---|---|---|
| B+ | Wyjście ładowania | Gruby przewód do akumulatora lub rozdzielni | To główny tor prądu, nie obwód wzbudzenia |
| S / Remote Sense | Pomiar napięcia instalacji | Przewód z bezpiecznikiem 5 A do plusa akumulatora lub punktu dystrybucji | Nie mylić z R |
| I / L | Kontrolka ładowania, zapłon | Podłącz przez żarówkę, LED albo układ zgodny z regulatorem | To zwykle właściwy punkt wzbudzenia |
| R / P | Sygnał pomocniczy, przekaźnik, obrotomierz | Używaj tylko wtedy, gdy przewidział to producent | To nie jest remote sense |
| Masa | Powrót prądu i stabilizacja pracy | Solidny przewód do silnika lub nadwozia | Lepsza masa zwykle poprawia stabilność ładowania |
W dokumentacji Delco Remy dla 24SI i 28SI zacisk I ma wydajność 1,0 A w obu kierunkach, a R może obsłużyć do 4 A i daje sygnał na poziomie połowy napięcia systemu. To dobre przypomnienie, że te dwa piny nie są zamienne. Jeśli już wiesz, który zacisk jest właściwy, można przejść do samego podłączenia bez zgadywania.
Podłączenie krok po kroku w typowym układzie 12 V
W większości klasycznych instalacji robię to w tej kolejności.
- Odłącz minus akumulatora. To podstawowy ruch bezpieczeństwa, bo B+ bywa stale pod napięciem.
- Podłącz przewód B+ do plusa akumulatora albo do głównego punktu rozdziału. Zadbaj o przekrój odpowiedni do prądu alternatora, bo przy pełnym obciążeniu spadek napięcia nie powinien przekraczać 0,5 V w instalacji 12 V i 1,0 V w 24 V.
- Jeśli alternator ma dodatkową masę, podłącz ją solidnym przewodem do silnika lub nadwozia. Przy słabym styku regulator potrafi zachowywać się losowo.

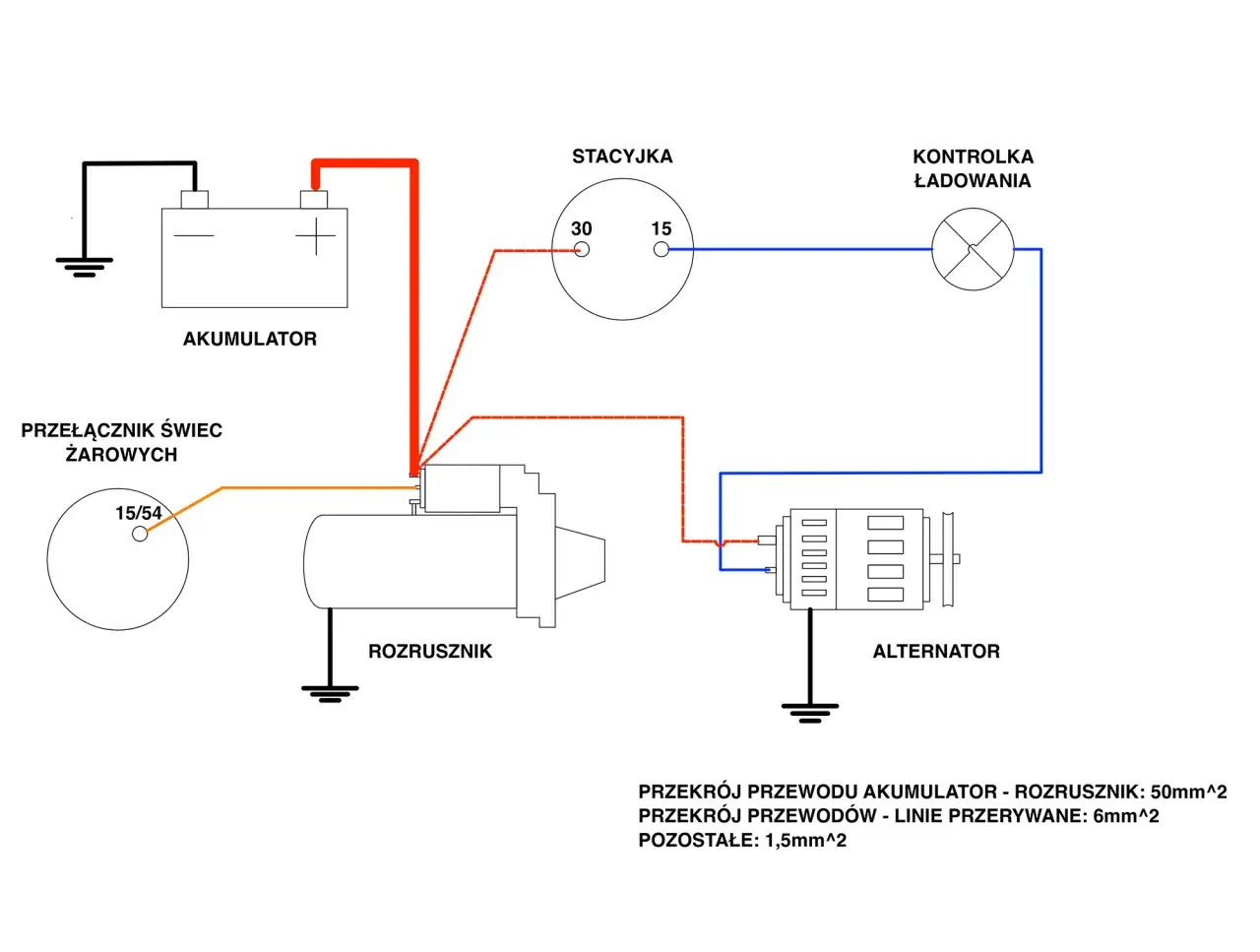

- Obwód wzbudzenia poprowadź ze stacyjki przez kontrolkę ładowania do zacisku I albo L. W starszych autach to bywa klasyczna żarówka, w nowszych układ LED, ale zasada pozostaje ta sama: regulator musi dostać właściwy sygnał startowy.
- Jeśli alternator ma zacisk S remote sense, podłącz go do plusa akumulatora albo punktu dystrybucji przez bezpiecznik 5 A. Delco zaleca przewód #16 AWG, czyli mniej więcej 1,3 mm².
- Sprawdź pasek i koło pasowe. Nawet poprawne podłączenie nie pomoże, jeśli pasek ślizga się pod obciążeniem.
- Uruchom silnik i obserwuj kontrolkę. Po kilku sekundach powinna zgasnąć, a napięcie na akumulatorze zwykle rośnie do okolic 14,0-14,5 V w systemie 12 V, jeśli auto nie używa zaawansowanego sterowania ładowaniem.
Warto też pamiętać, że część nowych alternatorów ma więcej pinów niż stary egzemplarz. Taki alternator może ładować nawet z podłączonym tylko B+ i masą, ale w samochodzie, który przewiduje kontrolkę lub sense line, nie warto zostawiać tych przewodów „luzem”. Kiedy podstawy są już jasne, trzeba jeszcze rozstrzygnąć temat LED-ów i sterowania elektronicznego.
LED, rezystor i sterowanie ECU nie zawsze działają tak samo
Jeżeli zamiast żarówki masz LED, nie zakładaj z góry, że zadziała identycznie. W wielu regulatorach sygnał lampki jest elementem obwodu wzbudzenia i sam LED może nie zapewnić takiego obciążenia, jakiego oczekuje regulator. Wtedy stosuje się układ zgodny z dokumentacją konkretnego alternatora, a czasem dodatkowy rezystor obciążający albo gotowy adapter. To jest moment, w którym uniwersalne rady kończą się szybciej niż instrukcja producenta.
W alternatorach sterowanych przez ECU, LIN albo podobnym protokołem nie podaje się przypadkowo stałego plusa na wzbudzenie. Jeśli producent przewidział komunikację z komputerem, trzeba trzymać się schematu pojazdu. W przeciwnym razie można uzyskać pozornie sprawny montaż i całkowicie błędne ładowanie.
Ten sam ostrożny tryb pracy dotyczy zacisku R. To wyjście pomocnicze, a nie punkt pomiaru napięcia instalacji, więc nie wolno traktować go jak remote sense. Gdy instalacja jest zrobiona poprawnie, najwięcej problemów i tak wychodzi dopiero przy błędach montażowych, więc następna sekcja będzie najbardziej praktyczna.
Najczęstsze błędy, które psują ładowanie
Z mojego doświadczenia kłopoty rzadko wynikają z jednego wielkiego uszkodzenia. Częściej winny jest jeden źle podłączony pin, słaba masa albo pomylony przewód. Poniższa tabela pokazuje to, co spotykam najczęściej.
| Błąd | Co się dzieje | Jak to rozpoznać |
|---|---|---|
| Podłączenie R zamiast S | Regulator widzi zły punkt odniesienia, a napięcie ładowania pływa | Kontrolka zachowuje się nielogicznie, napięcie bywa za niskie albo za wysokie |
| Brak lampki albo obciążenia w obwodzie I/L | Alternator wzbudza się dopiero przy wyższych obrotach albo wcale | Kontrolka nie działa prawidłowo, ładowanie pojawia się z opóźnieniem |
| Słaba masa | Regulator i prostownik pracują niestabilnie | Migająca kontrolka, wahania napięcia, dziwne błędy po obciążeniu |
| Zbyt cienki przewód B+ | Przewód się grzeje, a na akumulator dociera za małe napięcie | Alternator „teoretycznie ładuje”, ale na klemach widać wyraźnie mniej |
| Ślizgający się pasek lub uszkodzone sprzęgło OAP/OAD | Wzrost obrotów nie przekłada się na ładowanie | Piski, drgania, spadki napięcia przy dużym obciążeniu |
Bosch zwraca uwagę, że wadliwe sprzęgło alternatora potrafi zatrzymać prawidłowe ładowanie mimo sprawnej elektryki, a przy niskich obrotach dodatkowo obciąża pasek i rolki. Dlatego jeśli kontrolka świeci, nie wolno od razu zakładać uszkodzonego regulatora. Najpierw warto sprawdzić rzeczy prostsze, bo to one psują większość diagnoz. Kiedy błędy są już wykluczone, zostaje pomiar efektu po montażu.
Jak sprawdzić efekt po montażu
Po uruchomieniu silnika patrzę najpierw na kontrolkę, potem na multimetr. To prosty, ale skuteczny porządek. Przy wyłączonym zapłonie lampka zwykle nie powinna świecić, a po odpaleniu silnika powinna zgasnąć w ciągu kilku sekund. Jeżeli zostaje na desce, wracam do obwodu wzbudzenia, masy i paska, zamiast od razu wymieniać alternator.
Na klemach akumulatora w zdrowym układzie 12 V napięcie ładowania zwykle utrzymuje się w okolicach 14,0-14,5 V. Na stole testowym Bosch podobny wynik pojawia się po zgaśnięciu lampki, a przy pełnym obciążeniu napięcie nie powinno spadać poniżej wartości granicznych dla danego modelu. W praktyce ważniejsze od samej cyfry jest to, czy napięcie pozostaje stabilne po włączeniu świateł, dmuchawy i ogrzewania tylnej szyby.
Jeśli napięcie jest poprawne na alternatorze, ale niższe na akumulatorze, wracam do przewodu B+ i połączeń. Jeśli napięcie skacze, sprawdzam masę i koło pasowe. Ten etap zajmuje kilka minut, a oszczędza godzinę niepotrzebnego rozbierania instalacji.
Kiedy schemat producenta jest ważniejszy niż uniwersalna zasada
Jeśli Twoje auto ma alternator z komunikacją po LIN, BSS albo podobnym sterowaniem, albo jeśli po numerze części wychodzą różne warianty z innym układem pinów, nie korzystam z „uniwersalnego wzoru” dłużej niż trzeba. W takich autach schemat instalacji i dokumentacja konkretnego regulatora są ważniejsze niż internetowy skrót. To samo dotyczy sytuacji, w której ktoś wcześniej przerobił instalację, dołożył LED-y, odciął kontrolkę albo zamienił alternator na wersję o innym typie terminali.
Najrozsądniejsze podejście jest proste: najpierw identyfikacja modelu, potem podłączenie wzbudzenia, a dopiero na końcu pomiar ładowania pod obciążeniem. Taki porządek oszczędza czas i eliminuje zgadywanie, które w elektryce samochodowej zwykle kończy się drugim demontażem.
Jeżeli podejdziesz do tego właśnie w taki sposób, temat przestaje być loterią, a staje się normalną, kontrolowaną czynnością serwisową. I dokładnie o to chodzi przy pracy z częścią, która odpowiada za zasilanie całego auta.
