Wskaźnik temperatury wody pomaga wychwycić przegrzewanie silnika zanim przerodzi się w kosztowną awarię, ale sens ma tylko wtedy, gdy jest podłączony we właściwy sposób. Poniżej rozkładam schemat połączeń na proste elementy: zasilanie, masę, przewód sygnałowy, podświetlenie i sam czujnik. Dorzucam też praktyczne wskazówki o miejscu montażu, typowych błędach i tym, co warto kupić razem z zegarem, żeby nie poprawiać instalacji po kilku dniach.
Najważniejsze rzeczy, które trzeba ustawić dobrze od początku
- Zegar i czujnik muszą być dobrane do siebie, bo sama zgodność gwintu nie gwarantuje poprawnego odczytu.
- Zasilanie bierze się ze stacyjki, a nie z ciągłego plusa, żeby wskaźnik nie pracował po zgaszeniu auta.
- Solidna masa jest równie ważna jak sam czujnik, bo słabe połączenie potrafi zafałszować wskazania.
- Czujnik najlepiej montować tam, gdzie naprawdę płynie płyn chłodzący, a nie w strefie zastoju.
- Po montażu warto zrobić prosty test na postoju i porównać wynik z innym pomiarem temperatury.
Jak wygląda schemat podłączenia wskaźnika temperatury wody
W praktyce taki układ ma zawsze podobną logikę. Zegar dostaje plus po stacyjce, solidną masę i jeden sygnał z czujnika; w wersji z podświetleniem dochodzi jeszcze osobny przewód do świateł lub ściemniacza. W analogowych zestawach czujnik działa jak zmienny opornik względem masy, więc to nie temperatura „idzie” przewodem, tylko zmiana rezystancji. I właśnie dlatego nie mieszam przypadkowego czujnika z przypadkowym zegarem.
| Oznaczenie | Funkcja | Jak podłączyć | Najczęstszy błąd |
|---|---|---|---|
| I / IGN / + | Zasilanie po stacyjce | Do przewodu, który ma 12 V tylko po włączeniu zapłonu, najlepiej przez bezpiecznik | Podłączenie do stałego plusa, przez co zegar pracuje cały czas |
| S / SIG / Sender | Sygnał z czujnika | Do zacisku czujnika temperatury wody | Pomylenie z przewodem zasilającym albo zwarcie do masy |
| G / - | Masa | Do czystego, niepomalowanego metalu lub do punktu masowego silnika | Masa na farbie, rdzy albo luźnej śrubie |
| L / LIGHT / DIM | Podświetlenie | Do obwodu świateł pozycyjnych lub oświetlenia deski | Wpięcie w zły obwód albo do stałego plusa, przez co podświetlenie świeci bez przerwy |
Najprostszy układ można zapisać tak: stacyjka → bezpiecznik → wskaźnik, czujnik → wskaźnik, masa silnika → wskaźnik i czujnik, a podświetlenie → obwód świateł. Jeśli zegar ma inne oznaczenia niż te najczęstsze, pierwszeństwo ma zawsze instrukcja producenta, nie kolor izolacji. Kiedy to rozumiesz, łatwiej zdecydować, gdzie wpiąć czujnik, żeby licznik miał sens.
Gdzie zamontować czujnik, żeby odczyt miał sens
To właśnie miejsce montażu decyduje o tym, czy wskaźnik pokazuje realne zachowanie silnika, czy tylko temperaturę przypadkowego fragmentu układu. Ja zwykle wybieram punkt po gorącej stronie obiegu, czyli tam, gdzie płyn wychodzi z silnika, zanim zdąży się ochłodzić w chłodnicy. Dzięki temu odczyt szybciej reaguje na wzrost temperatury i jest bardziej użyteczny w codziennej jeździe.
W głowicy lub króćcu termostatu
To najpraktyczniejsze miejsce, jeśli auto ma fabryczny port albo łatwy dostęp do króćca. Czujnik widzi wtedy temperaturę płynu blisko silnika, a więc tam, gdzie przegrzanie pojawia się najpierw. Taki montaż zwykle daje najbardziej „uczciwy” obraz pracy układu chłodzenia.
W górnym przewodzie chłodnicy
Jeśli nie ma gotowego gwintu, często stosuje się adapter montowany w wężu. To rozwiązanie jest wygodne, bo nie wymaga ingerencji w odlew silnika, ale trzeba dobrać średnicę przewodu bardzo dokładnie. W praktyce najpierw mierzę wąż, a dopiero potem zamawiam adapter, bo tu nie ma miejsca na zgadywanie.
Przeczytaj również: Jaki płyn do chłodnicy BMW E46 320d? Odkryj najlepsze opcje i porady
Kiedy radiator albo zbiorniczek wyrównawczy nie są najlepszym wyborem
Dolna część chłodnicy pokazuje już płyn po oddaniu ciepła, więc wskaźnik reaguje wolniej i niżej niż przy montażu po stronie silnika. Zbiorniczek wyrównawczy bywa jeszcze gorszy, bo temperatura potrafi się tam wahać, a przepływ nie zawsze jest stabilny. Takie miejsca nadają się do kontroli pomocniczej, ale nie do szybkiego wyłapywania problemu z chłodzeniem.
Warto też pamiętać o masie czujnika. Jeśli gwint czujnika ma jednocześnie robić za połączenie masowe, nie można go odizolować grubą warstwą teflonu czy uszczelniacza na całej długości gwintu. Dopiero takie miejsce montażu sprawia, że odczyt pokazuje realną pracę silnika, a nie przypadkową temperaturę rurki.
Montaż krok po kroku bez zgadywania przewodów
Jeśli robię taki montaż po raz pierwszy w danym aucie, idę zawsze tą samą kolejnością. To pozwala uniknąć sytuacji, w której wskaźnik działa tylko częściowo albo pokazuje kompletne bzdury.
- Odłączam minus akumulatora i sprawdzam, gdzie w kabinie będzie najwygodniej poprowadzić przewody.
- Mocuję czujnik w wybranym miejscu. Gdy czujnik ma masować przez gwint, dbam o metaliczny kontakt i uszczelniam tylko tyle, ile przewiduje producent.
- Przewód sygnałowy prowadzę przez fabryczną przepustę w grodzi, z dala od kolektora wydechowego, wentylatora i ostrych krawędzi.
- Zasilanie biorę ze stacyjki, a w torze daję bezpiecznik, najlepiej około 3 A.
- Masa idzie do czystego metalu. Jeśli mam wybór, wolę punkt masowy na silniku albo solidny punkt karoserii niż przypadkową śrubę pod plastikiem.
- Jeżeli zegar ma podświetlenie, podpinam je do obwodu świateł pozycyjnych lub deski, a nie do stałego plusa.
- Na końcu porządkuję wiązkę, sprawdzam konektory i dopiero wtedy podłączam akumulator.
Przy takich pracach trzymam się też prostych przekrojów przewodów. Do sygnału i podświetlenia zwykle wystarcza 0,75-1,0 mm², a do zasilania wolę 1,0-1,5 mm², bo różnica w cenie jest pomijalna, a instalacja jest odporniejsza. Kolory przewodów różnią się między markami, więc oznaczenia na obudowie zawsze mają większe znaczenie niż to, czy producent użył czerwonego czy zielonego kabla. Po takim montażu zostają już głównie typowe błędy połączeń, które da się szybko wyłapać.
Najczęstsze błędy i objawy złego podłączenia
| Objaw | Najbardziej prawdopodobna przyczyna | Co sprawdzam w pierwszej kolejności |
|---|---|---|
| Wskazówka od razu idzie na maksimum po włączeniu zapłonu | Sygnał jest zwarty do masy albo czujnik ma złą charakterystykę | Przewód sygnałowy, miejsce jego prowadzenia i zgodność czujnika ze wskaźnikiem |
| Wskaźnik cały czas pokazuje zimno albo wcale się nie podnosi | Przerwa w obwodzie, brak zasilania po stacyjce albo słaba masa | Bezpiecznik, zacisk I, punkt masy i ciągłość przewodu do czujnika |
| Odczyt skacze podczas jazdy | Luz na konektorach, słaba masa lub zakłócenia z prowadzenia przewodu | Połączenia przy czujniku i zegarze oraz trasę wiązki |
| Podświetlenie działa, ale sam zegar nie reaguje | Zasilony jest tylko obwód lampki | Czy przewód I / IGN faktycznie ma 12 V po zapłonie |
| Wskazania są wyraźnie wyższe albo niższe niż w rzeczywistości | Niepasujący czujnik albo montaż w złym miejscu | Charakterystykę czujnika i pozycję montażu względem silnika |
Jeśli kilka objawów występuje naraz, zwykle winne są masa i zasilanie, nie sam zegar. To dobra wiadomość, bo takie usterki da się namierzyć bez rozbierania połowy auta. Przed uznaniem pracy za zakończoną warto jeszcze zrobić prosty test na postoju.
Jak sprawdzić układ po uruchomieniu
Ja zawsze robię test zanim zabiorę auto na drogę. To oszczędza czas, a przy układzie chłodzenia potrafi oszczędzić także nerwy. Wystarczy kilka prostych kroków.
- Na zimnym silniku wskaźnik powinien pokazywać dolny zakres albo wyraźnie chłodną stronę skali.
- W wielu analogowych układach po chwilowym dotknięciu przewodu sygnałowego do masy wskazówka idzie w stronę „hot”. Jeśli tak się nie dzieje, problem leży po stronie zasilania, masy albo samego zegara.
- Po rozgrzaniu silnika porównuję odczyt z termometrem IR przy obudowie termostatu lub króćcu chłodzenia. Różnica kilku stopni jest normalna, ale rozjazd rzędu 10°C i więcej zwykle oznacza zły czujnik albo złe miejsce montażu.
- Multimetr pozwala sprawdzić ciągłość przewodów i reakcję czujnika. W wielu systemach rezystancja maleje wraz ze wzrostem temperatury, ale dokładny przebieg zawsze zależy od producenta.
Ten test mówi mi bardzo dużo w kilka minut. Jeśli zegar reaguje poprawnie na sztuczne zwarcie sygnału do masy, a po rozgrzaniu nadal pokazuje absurdalne wartości, szukam problemu w dopasowaniu czujnika albo w jego lokalizacji. Właśnie dlatego dobór części jest ważniejszy, niż często się wydaje na etapie zakupu.

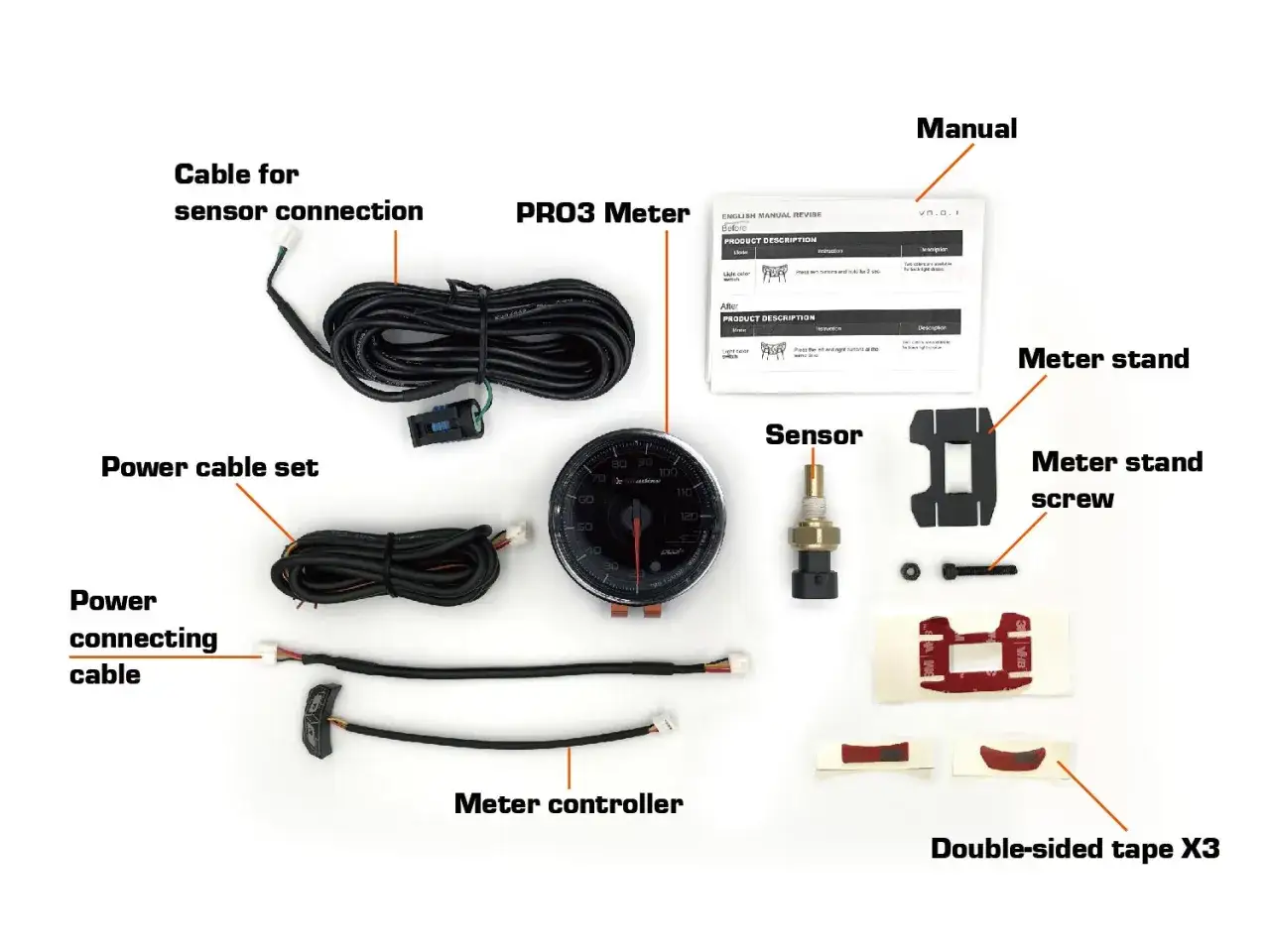

Co warto kupić razem z zegarem, żeby montaż był bezproblemowy
W 2026 roku na polskim rynku rozrzut cen jest spory, ale da się go sensownie uporządkować. Najtańsze proste zestawy zaczynają się zwykle w okolicy kilkudziesięciu do około 100 zł, a markowe wskaźniki z dopasowanym czujnikiem potrafią kosztować 200-300 zł i więcej. Sam zegar to jednak nie wszystko, bo przy montażu często dochodzą jeszcze adaptery, redukcje i drobna elektryka.
| Element | Po co jest potrzebny | Orientacyjny koszt |
|---|---|---|
| Zegar + dopasowany czujnik | Podstawowy zestaw pomiarowy | około 80-250 zł za prostsze komplety, 200-400+ zł za markowe |
| Adapter węża, trójnik lub króciec | Montaż czujnika w układzie chłodzenia bez przerabiania odlewu | około 30-120 zł |
| Przewód, konektory, koszulka termokurczliwa | Bezpieczne i trwałe połączenia | około 20-60 zł |
| Oprawka bezpiecznika i bezpiecznik 3 A | Ochrona obwodu zegara | około 10-20 zł |
| Multimetr | Sprawdzenie masy, ciągłości i reakcji czujnika | około 40-150 zł, jeśli nie masz go na wyposażeniu |
| Redukcja gwintu lub uszczelnienie zgodne z instrukcją | Dopasowanie czujnika do konkretnego auta | około 20-100 zł |
Jeśli mam wskazać jedno rozsądne podejście zakupowe, to jest nim kompletowanie zestawu od razu z czujnikiem o tej samej charakterystyce. Oszczędza to mnóstwo czasu, bo największe problemy w takich montażach nie wynikają z samego gwintu, tylko z niezgodności elektrycznej. To właśnie taka instalacja daje odczyt, na którym da się polegać podczas codziennej jazdy i przy bardziej wymagającej eksploatacji.
Trzy decyzje, które robią różnicę na dłuższą metę
Jeśli chcesz zrobić ten montaż raz i bez poprawiania, trzymaj się prostej zasady: dobrany komplet zegar + czujnik, zasilanie po stacyjce przez bezpiecznik i czujnik po gorącej stronie układu chłodzenia. To trzy rzeczy, które mają największy wpływ na wiarygodność odczytu.
Reszta to już porządne złącza, dobra masa i sensownie poprowadzona wiązka. Gdy te podstawy są dopięte, wskaźnik temperatury przestaje być ozdobą, a staje się realnym narzędziem kontroli silnika.
