Sprawdzanie alternatora poza autem ma sens wtedy, gdy chcesz szybko odróżnić usterkę samej ładowarki od problemu w instalacji, akumulatorze albo regulatorze napięcia. Pokażę prosty schemat połączeń, kolejność testu i sposób odczytu wyników, żeby nie opierać się na zgadywaniu. Dorzucam też ograniczenia, bo z niektórymi alternatorami zwykły test na stole nie daje jeszcze pełnej odpowiedzi.
Najkrótsza droga do pewnego wyniku
- Najpierw rozpoznaj typ alternatora i oznaczenia pinów, bo bez tego łatwo podłączyć go źle.
- W klasycznym układzie kluczowe są: B+, masa, wzbudzenie D+ lub L oraz ewentualne S, IG, FR, LIN/COM.
- Dobry wynik to stabilne napięcie, a nie tylko to, że wirnik się obraca.
- Przy 12V regulatorach na stole napięcie stabilizacji zwykle mieści się w okolicach 14-14,8 V; przy 24V około 28-29,8 V.
- Test pod obciążeniem ma większą wartość niż kręcenie alternatorem bez poboru prądu.

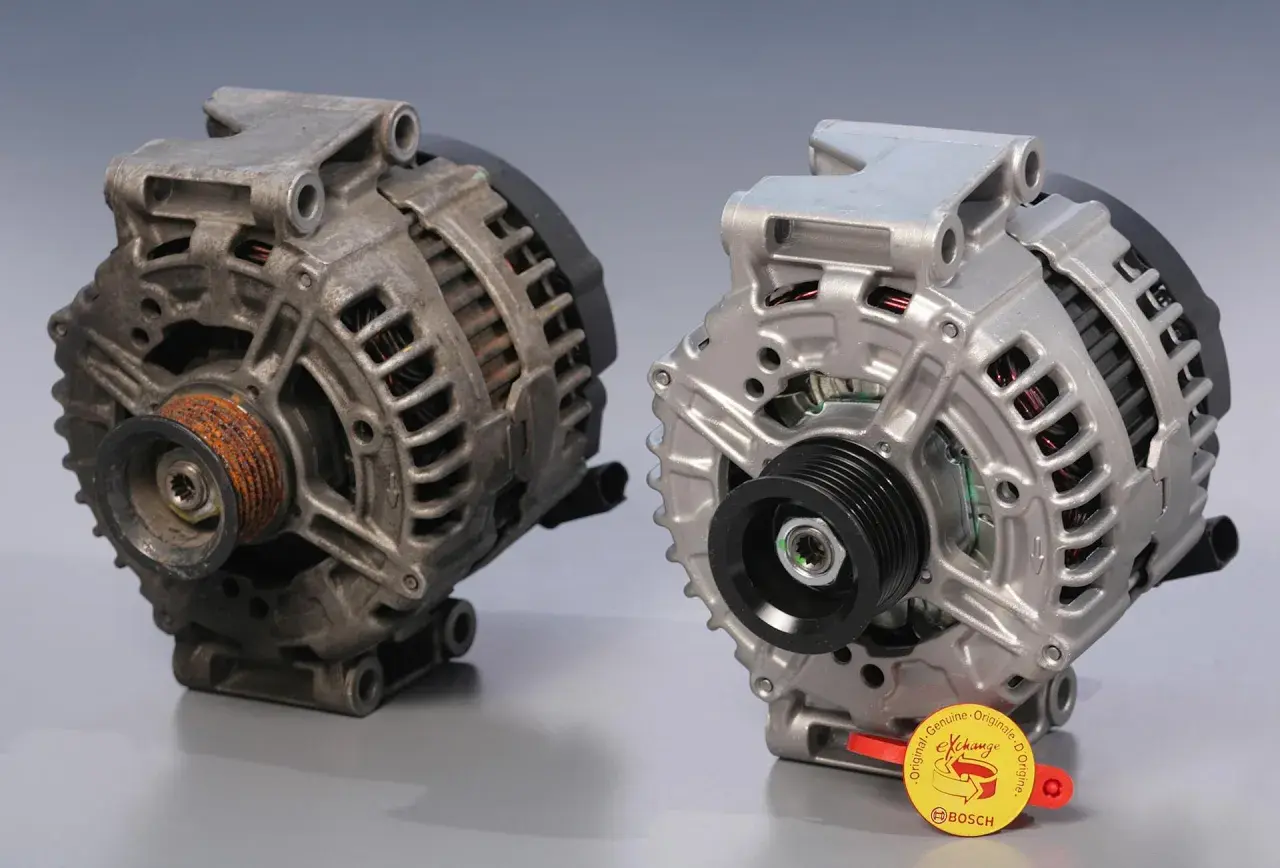

Co trzeba przygotować, zanim podłączysz alternator
Ja zaczynam od identyfikacji samego alternatora, bo bez numeru części i oznaczeń pinów nawet dobry schemat może wprowadzić w błąd. W praktyce potrzebujesz nie tylko miernika, ale też pewnego mocowania, sensownego źródła zasilania i informacji, czy masz do czynienia z klasycznym regulatorem, wersją zewnętrznie sterowaną, czy smart alternatorem z LIN albo COM.
Do sensownego testu przydadzą się:
- multimetr z pomiarem napięcia DC i, jeśli się da, AC;
- sprawny akumulator 12V albo stabilne zasilanie warsztatowe;
- solidne przewody z dobrymi zaciskami;
- kontrolka 12V do wzbudzenia, jeśli alternator jej wymaga;
- stabilny uchwyt lub imadło, żeby korpus nie „chodził” po stole;
- dane pinów z obudowy, katalogu albo tabliczki znamionowej.
Jeśli alternator ma ślady przegrzania, luzy na kole pasowym albo wyraźnie zużyte pierścienie ślizgowe, ja traktuję to jako sygnał ostrzegawczy jeszcze przed uruchomieniem testu. Dopiero po takim przygotowaniu ma sens przejść do schematu połączeń.

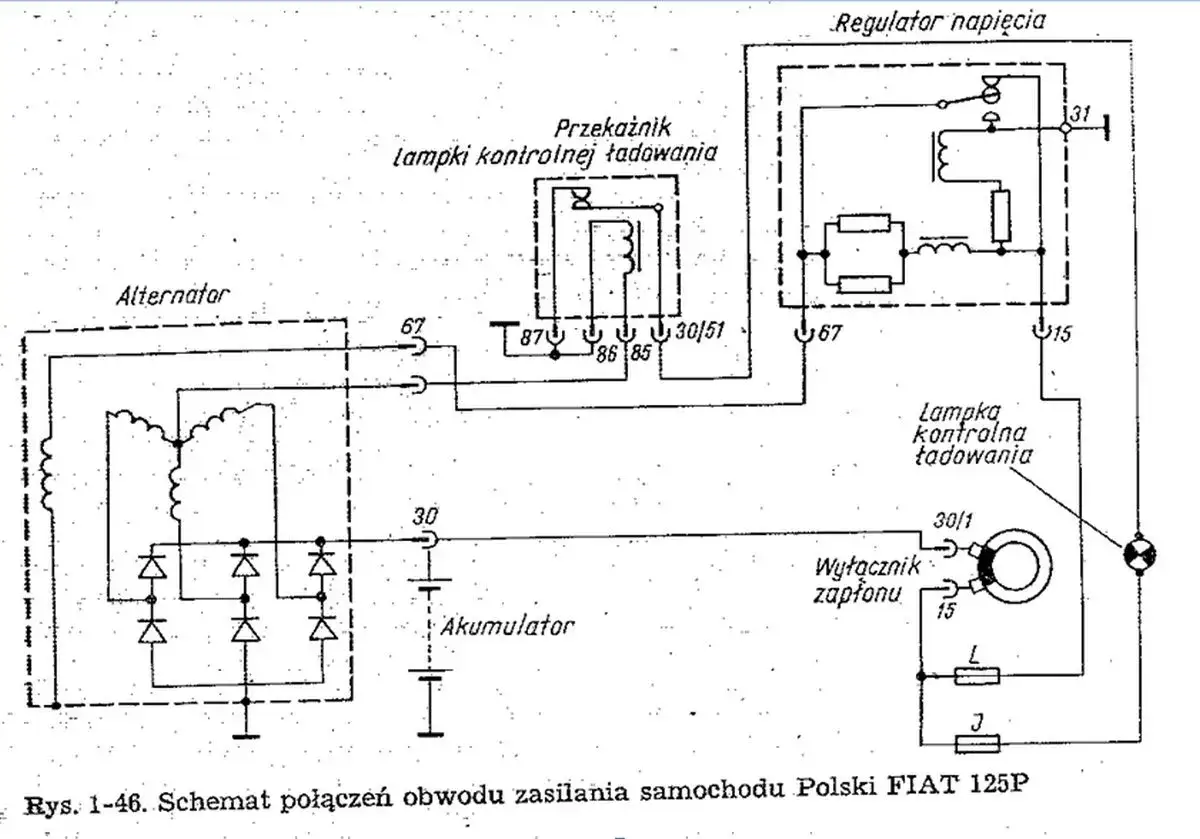

Prosty schemat połączeń na stole
Najbezpieczniej myśleć o tym jak o dwóch warstwach: zasilaniu głównym i torze wzbudzenia. W alternatorze z wbudowanym regulatorem podstawowy układ jest prosty, ale nie oznacza to, że każdy pin wolno podłączyć „na oko”.
[akumulator +] ---- B+ alternatora [akumulator -] ---- B- / obudowa alternatora D+ / L ---- kontrolka wzbudzenia ---- + po stacyjce lub układ testowy S / IG / 15 / FR / LIN / COM ---- tylko zgodnie z pinoutem danego modelu
To jest schemat logiczny, nie uniwersalna recepta na każdy model. W starszych alternatorach z osobnym sterowaniem wzbudzeniem dochodzą wyjścia DF, FLD, F albo 67, a w układach LIN/COM potrzebna jest zgodność z elektroniką sterującą. Według oznaczeń stosowanych w instrukcjach stanowisk testowych B+ odpowiada za główne wyjście ładowania, B- za masę, a D+ lub L za kontrolkę i wzbudzenie.
| Terminal | Rola | Co robię na stole |
|---|---|---|
| B+ | Główne wyjście ładowania | Łączę z dodatnim torem stanowiska lub akumulatorem testowym |
| B- | Masa | Łączę z minusem zasilania i korpusem alternatora |
| D+ / L / 61 | Kontrolka wzbudzenia | Podpinam przez kontrolkę lub wejście stanowiska |
| S / IG / 15 / AS | Sygnał pomiarowy lub zapłon | Wpinam tylko wtedy, gdy wymaga tego konkretny typ |
| FR / DFM / M / LI | Sygnał obciążenia do ECU | Testuję wyłącznie zgodnie z dokumentacją regulatora |
| DF / FLD / F / 67 | Tor wzbudzenia wirnika | Stosuję przy starszych konstrukcjach i odpowiednim trybie diagnostycznym |
| LIN / COM / C / SIG | Komunikacja ze sterownikiem | Wymaga kompatybilnego testera, nie zwykłej „lampki plus minus” |
Jeśli masz wątpliwość, gdzie podłączyć dany pin, zatrzymaj się na tym etapie. Zły schemat potrafi uszkodzić regulator szybciej niż sam uszkodzony alternator, a to już nie jest oszczędność, tylko dodatkowy koszt.
Jak wykonać test krok po kroku
W praktyce test ma jeden cel: sprawdzić, czy alternator nie tylko się obraca, ale też stabilnie buduje napięcie i utrzymuje je pod obciążeniem. Sam odgłos pracy albo pojedynczy odczyt bez obciążenia niewiele mówi.
- Zamocuj alternator pewnie, tak żeby koło pasowe pracowało równolegle do napędu i nie biło na boki.
- Podłącz masę do obudowy i B- do minusa zasilania, a następnie wpiąć dodatni tor na B+.
- Dodaj tor wzbudzenia D+ lub L zgodnie z typem alternatora, najlepiej przez kontrolkę lub dedykowane wejście testowe.
- Uruchom napęd i podnieś obroty do około 1500-2000 rpm, żeby sprawdzić, czy alternator zaczyna regulować napięcie.
- Przy pracy bez dużego obciążenia odczytaj napięcie i obserwuj, czy nie skacze bez powodu.
- Zwiększ obroty do około 2500-3000 rpm i dołóż obciążenie. W profesjonalnym teście do oceny stanu wystarcza zwykle 50-70 A.
- Po zakończeniu zdejmij obciążenie, zatrzymaj napęd i dopiero potem rozłącz przewody.
Instrukcje stanowisk testowych AS-PL pokazują, że przy 12V regulatorach stabilizacja zwykle mieści się w zakresie 14-14,8 V, a przy 24V w 28-29,8 V. Bosch w procedurach testowych zwraca z kolei uwagę na obciążenie rzędu minimum 10 A i ocenę przebiegu napięcia, bo sam odczyt bez obciążenia potrafi ukryć problem z diodami. To dobrze pokazuje, że dobry test ma sens dopiero wtedy, gdy alternator pracuje pod realnym obciążeniem, a nie tylko „na pusto”.
Jak odczytać wyniki bez zgadywania
Najprościej patrzę na trzy rzeczy: poziom napięcia, jego stabilność i zachowanie pod obciążeniem. Tętnienia, czyli składowa zmienna na wyjściu ładowania, często zdradzają diody prostownicze albo problemy ze stojanem, nawet jeśli napięcie „na pierwszy rzut oka” wygląda poprawnie.
| Wynik testu | Co to zwykle oznacza | Co sprawdzam dalej |
|---|---|---|
| Brak ładowania lub napięcie blisko napięcia akumulatora | Brak wzbudzenia, przerwa w wirniku, zużyte szczotki, uszkodzony regulator | D+ / L, szczotki, połączenia masowe, oporność wirnika |
| Ładowanie jest, ale napięcie spada po dołożeniu obciążenia | Diody, stojan, słaba masa, ślizgający się pasek albo słaby napęd | Mostek prostowniczy, stan uzwojeń, napęd mechaniczny |
| Napięcie rośnie powyżej 15 V w systemie 12V | Regulator przeładowuje | Regulator napięcia, przewód sense, złącza sterujące |
| Duże wahania odczytu | Niestała regulacja, słaby styk, problemy z komunikacją lub diodami | Pinout, masa, test sygnałów sterujących, AC ripple |
Jeśli alternator przechodzi test bez obciążenia, a po dołączeniu poboru prądu zaczyna się sypać, ja nie wymieniam go w ciemno. Najpierw szukam, czy winny jest regulator, mostek prostowniczy, połączenie B+ albo po prostu zbyt słaby napęd na stole. Właśnie wtedy widać, że odczyt wyników jest ważniejszy niż samo podłączenie kabli.
Najczęstsze błędy, które psują diagnozę
W praktyce większość nieporozumień bierze się z pośpiechu. Alternator bywa uznany za sprawny albo uszkodzony nie dlatego, że taki jest naprawdę, tylko dlatego, że ktoś pominął jeden z warunków testu.
- Testowanie bez obciążenia i wyciąganie wniosku po samym „kręceniu się” wirnika.
- Zła masa, czyli słabe połączenie obudowy z minusem zasilania.
- Podłączenie pinów według uniwersalnego schematu, mimo że dany model wymaga innego układu.
- Za niskie obroty, przez co alternator jeszcze nie wszedł w stabilną pracę.
- Ignorowanie terminali LIN, COM, FR albo sense, gdy regulator ich potrzebuje.
- Poluzowany pasek lub napęd, który ślizga się pod obciążeniem.
- Brak czasu na ustabilizowanie reakcji regulatora w układach smart.
W nowszych konstrukcjach opóźnienie reakcji regulatora na wzrost obciążenia potrafi wynosić od 2,5 do 15 sekund. Jeśli ktoś kończy test po dwóch sekundach, a potem dziwi się wahaniom napięcia, to często nie alternator jest winny, tylko zbyt krótka procedura. Dla mnie to jedna z najczęstszych pułapek przy diagnozie „na szybko”.
Kiedy zwykły test nie wystarczy
Nie każdy alternator da się uczciwie ocenić na prostym stole z akumulatorem i multimetrem. Starsze wersje z osobnym wzbudzeniem wymagają poprawnego trybu diagnostycznego, a smart alternatory z LIN lub COM oczekują komunikacji, której zwykły układ nie potrafi odtworzyć.
| Typ alternatora | Co sprawdzisz na stole | Gdzie są ograniczenia |
|---|---|---|
| Klasyczny 12V z wbudowanym regulatorem | Napięcie, pracę pod obciążeniem, stabilizację, tętnienia | To najłatwiejszy i najbardziej miarodajny przypadek |
| Starszy układ z zewnętrznym wzbudzeniem | Tor wzbudzenia, zachowanie wirnika i regulatora | Potrzebny jest właściwy tryb, np. F/67, i poprawny pinout |
| LIN / COM / SIG / smart charging | Reakcję na komendy i obciążenie | Bez kompatybilnego testera wynik może być pozornie poprawny |
Tu właśnie widać, dlaczego nie lubię jednego „uniwersalnego” schematu do wszystkiego. Jeśli alternator pracuje z ECU przez LIN albo COM, a Ty podasz mu tylko plus i minus, możesz dostać wynik mylący, mimo że sam podzespół jest sprawny. W takich układach diagnozę trzeba dopasować do sterowania, a nie do przyzwyczajenia z prostych konstrukcji.
Co jeszcze warto ocenić przy okazji, zanim oddasz alternator do montażu
Skoro alternator i tak jest już na stole, ja sprawdzam od razu elementy, które najczęściej kończą żywot razem z nim albo wywołują podobne objawy. To oszczędza drugi demontaż i pozwala rozsądnie zdecydować, czy opłaca się regeneracja, czy lepiej wymienić cały zespół.
- Szczotki i pierścienie ślizgowe - jeśli są mocno zużyte, wzbudzenie staje się niestabilne.
- Łożyska - szum, opór albo luz oznaczają, że alternator może szybko wrócić z tym samym problemem.
- Mostek prostowniczy - uszkodzone diody często wychodzą dopiero pod obciążeniem.
- Regulator napięcia - odpowiada za stabilizację i często bywa winny przy przeładowaniu lub niedoładowaniu.
- Sprzęgiełko koła pasowego - jeśli się zacina, alternator może pracować nierówno mimo poprawnych pomiarów elektrycznych.
Jeśli test elektryczny wychodzi dobrze, a w aucie nadal nie ma ładowania, ja szukałbym już w przewodach, masie, bezpiecznikach i sterowaniu z instalacji. To zwykle szybsza droga do prawdziwej przyczyny niż wymiana sprawnej części „na próbę”, a przy okazji pomaga uniknąć niepotrzebnych kosztów.
Kiedy test na stole daje odpowiedź, a kiedy tylko zawęża problem
Najwięcej daje mi test z obciążeniem, bo wtedy alternator pokazuje prawdziwy charakter. Jeśli napięcie stabilizuje się w prawidłowym zakresie, nie ma dużych wahań i nie pojawiają się wyraźne tętnienia, szansa na dobrą diagnozę rośnie bardzo mocno. Jeżeli wynik jest graniczny, traktuję go jako wskazówkę, a nie wyrok.
W praktyce najlepszy efekt daje połączenie trzech rzeczy: poprawnego schematu, sensownego obciążenia i oceny mechaniki. Gdy te elementy są zrobione porządnie, odpowiedź na problem ładowania staje się dużo prostsza niż w aucie, gdzie mieszają się jeszcze przewody, akumulator i sterownik silnika. I właśnie po to robi się test na stole: żeby zawęzić pole błędu do samego alternatora albo do jego najbliższego otoczenia.
Jeśli chcesz wyciągnąć z takiego testu maksimum, trzymaj się jednego założenia: nie oceniaj alternatora po jednym pomiarze, tylko po zachowaniu całego układu pod kontrolowanym obciążeniem. To właśnie wtedy najłatwiej odróżnić część sprawną od tej, która tylko wygląda dobrze na pierwszy rzut oka.
