Najprostszy schemat podłączenia halogenów przez przekaźnik rozwiązuje dwa problemy naraz: odciąża przełącznik w kabinie i prowadzi zasilanie do lamp krótszą, bezpieczniejszą drogą. Pokażę tutaj, jak wygląda poprawny układ połączeń, jak dobrać przekaźnik, bezpiecznik i przewody oraz gdzie najczęściej pojawiają się błędy. To praktyczny temat, bo w instalacji oświetlenia liczy się nie tylko to, żeby lampy się zapaliły, ale też żeby nie grzały przewodów i nie wracały z awarią po pierwszej jeździe nocą.
Najważniejsze elementy, zanim zaczniesz montaż
- Prąd lamp prowadzisz bezpośrednio z akumulatora przez bezpiecznik i styki przekaźnika, a przełącznik steruje tylko cewką.
- Dla pary klasycznych lamp 2 × 55 W zwykle wystarcza przekaźnik 30 A i bezpiecznik 15 A.
- Bezpiecznik montuj jak najbliżej plusa akumulatora, najlepiej w pierwszych 10-20 cm przewodu.
- Do toru mocy stosuj przewód 1,5 mm² przy krótszych odcinkach, a przy dłuższej trasie i mocniejszych lampach 2,5 mm².
- Najczęstsze problemy to słaba masa, zbyt cienki przewód, brak osłony wiązki i podłączenie lamp przez przypadkowy obwód w samochodzie.
Po co w ogóle dawać przekaźnik do halogenów
Przekaźnik w takim układzie robi za pośrednika między małym prądem sterującym a większym obciążeniem lamp. W praktyce oznacza to, że włącznik w kabinie nie musi przenosić całej mocy halogenów, tylko uruchamia cewkę przekaźnika, a dopiero ten zamyka obwód zasilający lampy. To właśnie dlatego taki układ jest trwalszy i bezpieczniejszy niż prowadzenie pełnego prądu przez przełącznik na desce.
Druga korzyść jest bardzo konkretna: mniej spadków napięcia na długim przewodzie. Im dalej od akumulatora i im większa moc lamp, tym większy sens ma osobny tor zasilania, grubszy przewód i solidny punkt masy. Z mojego doświadczenia to często ważniejsze niż sam model lampy, bo nawet dobre halogeny świecą słabo, jeśli instalacja je dławi. Gdy to jest jasne, można przejść do samego układu połączeń.

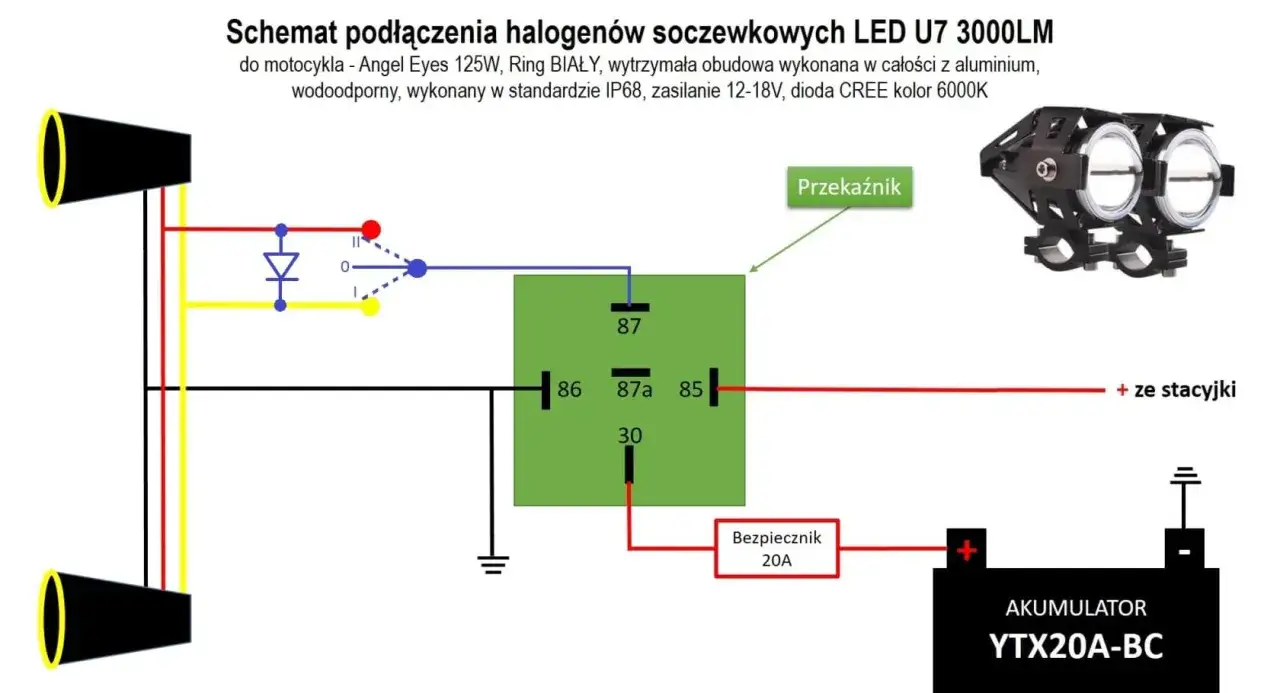

Tak wygląda poprawny układ połączeń
Najprostsza wersja opiera się na standardowym przekaźniku 4-pinowym. W większości przypadków wykorzystujesz zaciski 30, 87, 85 i 86, a pin 87a zostaje wolny. Jeśli masz przekaźnik 5-pinowy, to nic nie szkodzi, ale do zwykłych halogenów nie potrzebujesz toru NC, więc 87a nie jest używany.
| Pin przekaźnika | Podłączenie | Funkcja |
|---|---|---|
| 30 | Plus z akumulatora przez bezpiecznik | Główne zasilanie obwodu |
| 87 | Plus do lamp halogenowych | Wyjście na obciążenie |
| 85 | Masa albo sterowanie minusem | Jedna strona cewki |
| 86 | Włącznik, sygnał po stacyjce albo plus sterujący | Druga strona cewki |
W praktyce robię to tak: z akumulatora idzie przewód na bezpiecznik, potem na pin 30 przekaźnika. Z pinu 87 wychodzę na dodatni biegun lamp. Minus lamp prowadzę możliwie krótko do dobrej masy na karoserii. Cewkę sterującą zamykam przez włącznik lub sygnał z innego obwodu, zależnie od tego, jak halogeny mają działać. Jeśli chcesz, by nie dało się ich zostawić przypadkiem włączonych, zasilanie sterowania warto wziąć po stacyjce. Taki układ jest prosty, ale właśnie prostota daje tu największą niezawodność.
Jest jeszcze jedna ważna zasada: bezpiecznik ma chronić przewód, a nie tylko lampę. Dlatego jego miejsce i wartość trzeba dobrać razem z przekrojem kabla. To prowadzi prosto do pytania, jaki zestaw elementów będzie naprawdę odpowiedni do konkretnej mocy.
Jak dobrać przekaźnik, bezpiecznik i przewód
Najpierw warto policzyć pobór prądu. Dla instalacji 12 V wystarczy prosty wzór: moc całkowita podzielona przez napięcie. Para lamp 2 × 55 W daje około 9,2 A przy 12 V, a przy realnym napięciu ładowania samochodu wartości będą trochę inne, więc zawsze zostawiam zapas. Właśnie dlatego nie dobiera się elementów „na styk”.
| Para lamp | Prąd roboczy przy 12 V | Przekaźnik | Bezpiecznik | Przewód mocy |
|---|---|---|---|---|
| 2 × 55 W | ok. 9,2 A | 30 A | 15 A | 1,5 mm², przy dłuższej trasie 2,5 mm² |
| 2 × 70 W | ok. 11,7 A | 30 A | 15-20 A | 2,5 mm² |
| 2 × 100 W | ok. 16,7 A | 30 A lub 40 A | 20-25 A | 2,5 mm² lub więcej, zależnie od długości trasy |
Do sterowania cewką wystarcza cienki przewód, zwykle 0,75-1,0 mm². To nie jest tor mocy, tylko obwód sterujący, więc nie ma sensu przepłacać za gruby kabel tam, gdzie nie jest potrzebny. Z drugiej strony na zasilaniu lamp nie oszczędzam przesadnie: dłuższa wiązka, słabe punkty masy i napięcie spadają szybciej, niż wielu kierowców się spodziewa. Jeśli planujesz montaż w większym aucie albo chcesz poprowadzić przewód daleko od akumulatora, 2,5 mm² daje po prostu większy spokój. Następny krok to już nie teoria, tylko sam montaż.
Montaż krok po kroku bez skracania żywotności instalacji
Przed rozpoczęciem pracy odłącz akumulator. To brzmi banalnie, ale przy instalacji dodatkowych lamp jeden przypadkowy kontakt przewodu z masą potrafi zrobić więcej szkody niż sama jazda w deszczu. Potem wybierz miejsce na przekaźnik: suche, możliwie osłonięte, z sensownym dostępem do wiązki. Jeśli przekaźnik będzie wisiał luzem, prędzej czy później zacznie cierpieć od wilgoci i drgań.
- Poprowadź plus z akumulatora do oprawki bezpiecznika i umieść bezpiecznik możliwie blisko źródła zasilania.
- Z bezpiecznika wyprowadź przewód na pin 30 przekaźnika.
- Z pinu 87 poprowadź zasilanie do obu lamp, rozdzielając je dopiero przy reflektorach.
- Minus każdej lampy podepnij do oczyszczonego punktu masowego na karoserii.
- Połącz cewkę przekaźnika z włącznikiem lub sygnałem sterującym, pamiętając o właściwej polaryzacji.
- Zabezpiecz całą wiązkę peszlem, taśmą materiałową lub rurką karbowaną i oddal ją od gorących oraz ruchomych elementów.
Jeśli używasz konektorów, zaciskaj je porządną zaciskarką, a nie kombinerkami. Słaby styk nie musi od razu paść, ale zacznie się grzać i po kilku tygodniach zrobi się problem, którego prawie nie widać na pierwszy rzut oka. Właśnie dlatego przy montażu instalacji świetlnej tak dużo znaczą drobiazgi: czysta masa, dobry zacisk, sensowna trasa przewodu. Kiedy to jest zrobione dobrze, zostaje już tylko uniknięcie kilku typowych błędów.
Najczęstsze błędy, które psują nawet dobry schemat
W instalacjach halogenów widuję ciągle te same potknięcia. Są pozornie drobne, ale potrafią zepsuć cały efekt: lampy świecą słabo, bezpiecznik przepala się bez powodu albo przewody robią się ciepłe już po kilku minutach. Najczęściej winny nie jest sam przekaźnik, tylko sposób, w jaki ktoś go wpiął.
- Bezpiecznik zamontowany daleko od akumulatora, przez co odcinek przewodu przed bezpiecznikiem nadal pozostaje niezabezpieczony.
- Masa przykręcona do lakieru, rdzy albo cienkiej blachy, zamiast do oczyszczonego punktu karoserii.
- Zbyt cienki przewód przy długiej trasie do przedniego pasa auta.
- Podłączenie lamp przez fabryczny przełącznik, który nie jest przystosowany do większego prądu.
- Pomylenie pinu 87 z 87a w przekaźniku 5-pinowym.
- Brak osłony wiązki w miejscu narażonym na wodę, sól i drgania.
- Łączenie kilku lamp bez wcześniejszego sprawdzenia łącznej mocy i obciążenia przekaźnika.
Jeśli po uruchomieniu lamp któryś przewód szybko robi się ciepły, to nie jest detal. To sygnał, że gdzieś jest zbyt duży opór albo zły styk. W takim momencie lepiej zatrzymać montaż i poprawić połączenie, niż liczyć na to, że „samo się ułoży”. A gdy auto ma już bardziej rozbudowaną elektronikę, trzeba pójść o krok dalej.
Kiedy prosty układ trzeba dopasować do auta
Nie każde auto znosi dokładanie lamp w ten sam sposób. W nowszych samochodach pojawia się kontrola przepalonych żarówek, moduły nadwozia i obwody, które nie lubią być obciążane „na dziko”. W takich przypadkach z fabrycznego przewodu dobrze jest pobrać tylko sygnał sterujący, a nie zasilać nim lampy. To różnica, która chroni elektronikę przed błędami i niepotrzebnym przeciążeniem.
Jeśli halogeny mają włączać się razem ze światłami drogowymi albo wyłączać po zgaszeniu zapłonu, trzeba to zaplanować od razu. Czasem wystarczy prosty sygnał po stacyjce, czasem potrzebna jest dioda separująca, czyli element, który przepuszcza prąd tylko w jedną stronę. Taki drobiazg zapobiega cofaniu napięcia do oryginalnej instalacji. Z kolei przy lampach przeciwmgłowych lub dalekosiężnych warto sprawdzić homologację i sposób ich użycia, bo sama mechanika podłączenia to tylko połowa tematu. Gdy wszystko jest dobrane pod konkretny samochód, zostaje ostatnia rzecz: kontrola po montażu.
Ostatni test, który robię przed wyjazdem
Po złożeniu instalacji nie kończę pracy na samym „działa”. Sprawdzam jeszcze trzy rzeczy: czy lampy zapalają się jednocześnie, czy bezpiecznik i przekaźnik nie grzeją się nadmiernie po kilku minutach pracy oraz czy wiązka nie ociera o ostre krawędzie i elementy ruchome. To zajmuje chwilę, ale często wyłapuje problem, zanim pojawi się na drodze.
Dobry montaż halogenów nie polega na tym, że wszystko da się podłączyć w pięć minut. Chodzi o to, żeby układ był prosty, zabezpieczony i odporny na codzienną eksploatację. Jeśli trzymasz się zasady: osobne zasilanie z akumulatora, bezpiecznik blisko źródła, porządna masa i sensowny przekrój przewodu, instalacja będzie działała długo i bez niepotrzebnych niespodzianek. Właśnie tak powinien wyglądać praktyczny montaż świateł dodatkowych w samochodzie.
