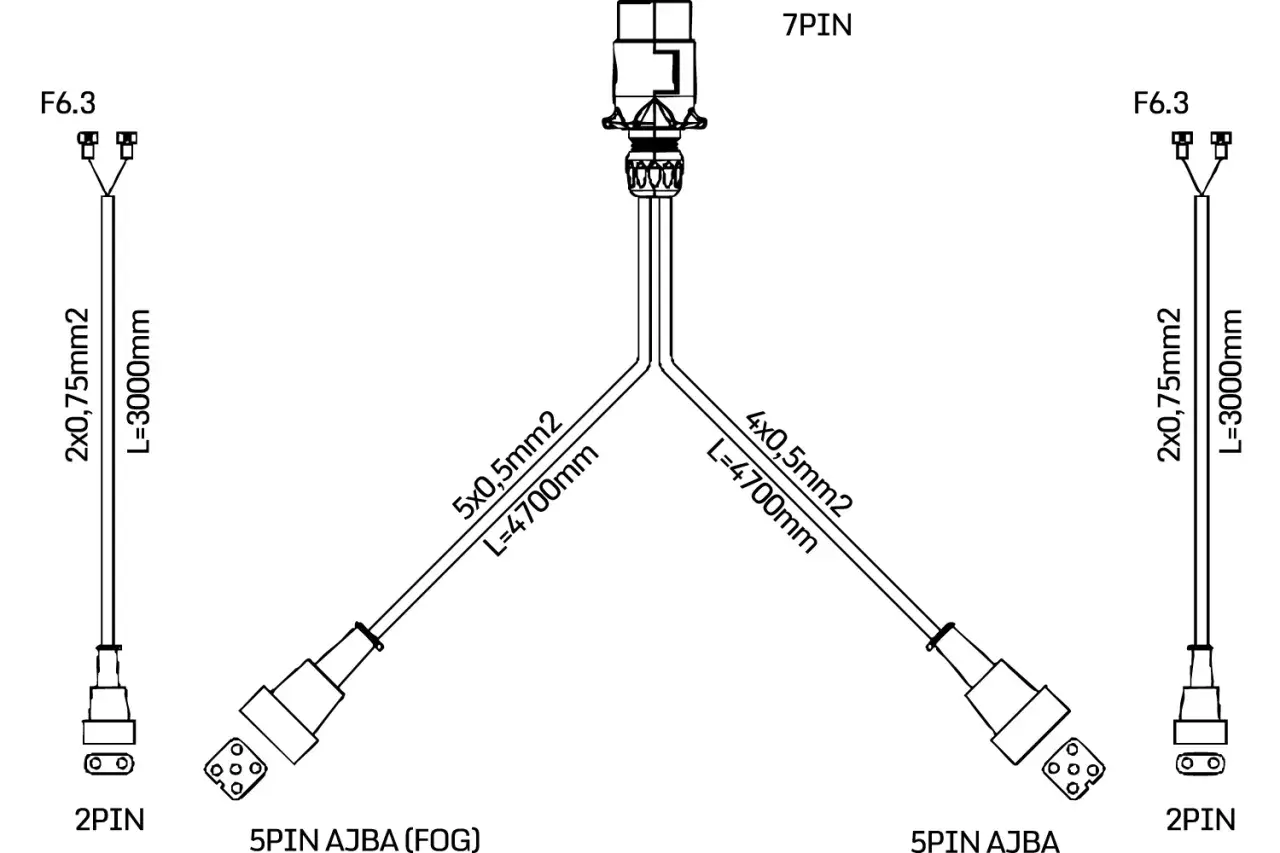

W praktyce najwięcej problemów robi nie sama lampa, tylko masa, złącze i dobór napięcia. Poniżej rozkładam na części schemat instalacji elektrycznej przyczepy rolniczej, żeby było jasne, co do czego podłączyć, jakie części kupić i gdzie najczęściej psuje się cały układ. Skupiam się na rozwiązaniu, które da się faktycznie złożyć, sprawdzić multimetrem i używać bez nerwów w błocie, kurzu i wibracjach.
Najważniejsze rzeczy, które trzeba ustalić przed montażem
- Najpierw sprawdź napięcie ciągnika i przyczepy: 12 V oraz 24 V to dwa różne światy, których nie wolno mieszać.
- Do prostej przyczepy z podstawowym oświetleniem zwykle wystarcza 7-pin ISO 1724, a przy dodatkowych funkcjach lepszy bywa wyższy standard.
- Masa jest krytyczna - w rolnictwie słaby powrót prądu przez ramę to jedna z najczęstszych przyczyn awarii.
- Do nowej wiązki warto od razu dobrać przewód, gniazdo, lampy i zabezpieczenie kabla, a nie tylko samą wtyczkę.
- Jeśli przyczepa ma pracować po drogach publicznych, instalacja musi obsługiwać nie tylko światła stop i kierunkowskazy, ale też pełne oznakowanie zestawu.
Jaki standard złącza ma sens w przyczepie rolniczej
Ja zawsze zaczynam od wyboru standardu, bo od niego zależy reszta instalacji. Sama wtyczka nie wystarczy, jeśli napięcie, liczba obwodów i rodzaj lamp nie pasują do ciągnika albo do tego, co przyczepa ma faktycznie robić.
| Standard | Kiedy ma sens | Co obsługuje | Ograniczenia |
|---|---|---|---|
| 7-pin ISO 1724, 12 V | Prosta przyczepa z podstawowym oświetleniem | Kierunkowskazy, pozycyjne, stop, przeciwmgłowe, masa | Brak dodatkowych funkcji, takich jak cofanie czy zasilanie osprzętu |
| 13-pin ISO 11446, 12 V | Gdy potrzebne są dodatkowe obwody i większa uniwersalność | To samo co 7-pin plus funkcje pomocnicze, np. cofanie i zasilanie | Droższe i bardziej rozbudowane niż prosty układ do przyczepy roboczej |
| 7-pin ISO 3731, 24 V typu S | Przy ciągnikach i zestawach pracujących w instalacji 24 V | Podstawowe światła w systemie 24 V | Trzeba trzymać się zgodności całego zestawu, a nie tylko kształtu złącza |
W rolnictwie najczęściej wygrywa prosty układ 7-pin albo wersja 24 V typu S, zależnie od ciągnika. Jeśli przyczepa ma tylko świecić i sygnalizować manewry, nie ma sensu przepłacać za funkcje, których i tak nie wykorzystasz. To prowadzi wprost do pytania, jak czytać sam pinout i gdzie podłączyć każdy przewód.
Jak wygląda klasyczny układ pinów i przewodów
W praktyce najczęściej spotkasz klasyczny 7-pinowy układ zgodny z ISO 1724. To ten wariant, który pozwala uruchomić podstawowe oświetlenie bez kombinowania, a przy okazji jest na tyle standardowy, że łatwiej później znaleźć gotową wiązkę albo wymienić tylko uszkodzony fragment.
| Pin | Funkcja | Kolor przewodu | Co warto wiedzieć |
|---|---|---|---|
| 1 / L | Kierunkowskaz lewy | Żółty | Podaje sygnał na lewą stronę zestawu. |
| 2 / 54G | Światło przeciwmgłowe tylne | Niebieski | Często niewykorzystane w bardzo prostej przyczepie, ale warto zostawić je zgodnie ze standardem. |
| 3 / 31 | Masa | Biały | To jeden z najważniejszych przewodów w całym układzie. |
| 4 / R | Kierunkowskaz prawy | Zielony | Obsługuje prawą stronę sygnalizacji. |
| 5 / 58R | Światło pozycyjne prawe | Brązowy | Zwykle zasila prawą lampę obrysową lub tylną. |
| 6 / 54 | Światło stop | Czerwony | Musi działać wyraźnie i bez opóźnień. |
| 7 / 58L | Światło pozycyjne lewe | Czarny | Zwykle zasila lewą stronę oświetlenia tylnego. |
Kolory są standardowe, ale w starych wiązkach potrafią się rozjechać po latach napraw. Ja nie ufam samemu kolorowi izolacji, tylko sprawdzam ciągłość miernikiem, bo w przyczepie pracującej w kurzu i wilgoci takie skróty szybko się mszczą. Skoro pinout jest już jasny, pora dobrać części, które naprawdę wytrzymają sezon.
Jakie części kupić do nowej instalacji
Do budowy albo remontu instalacji nie potrzebujesz worka przypadkowych elementów, tylko kilku konkretnych części dobranych pod warunki pracy. W rolnictwie liczy się odporność na wodę, drgania, błoto i częste podpinanie, więc tania oszczędność na złączach zwykle kończy się powrotem do warsztatu.
| Element | Na co patrzeć | Dlaczego ma znaczenie | Orientacyjny koszt |
|---|---|---|---|
| Gniazdo i wtyczka | Standard, uszczelnienie, solidny docisk przewodu | To pierwszy punkt awarii przy częstym podpinaniu | 15-40 zł za sztukę |
| Przewód 7-żyłowy | Przekrój 1,0-1,5 mm², odporna izolacja | Zbyt cienki kabel grzeje się i łamie od wibracji | 4-10 zł za metr |
| Lampy tylne zespolone | 12 V albo 24 V zgodnie z instalacją, dobra szczelność | Od nich zależy czytelność całego zestawu | 80-250 zł za komplet |
| Lampy obrysowe LED | Hermetyczna obudowa i mocny uchwyt | W szerszych przyczepach bardzo poprawiają widoczność | 20-60 zł za sztukę |
| Peszel, uchwyty, opaski | Odporność na UV i przetarcia | Chronią wiązkę przed zerwaniem i piachem | 20-60 zł za zestaw |
| Złączki i koszulki termokurczliwe | Najlepiej hermetyczne | Złe połączenie elektryczne psuje nawet dobry przewód | 20-50 zł |
| Preparat do styków / smar dielektryczny | Produkt do połączeń zewnętrznych | Zmniejsza korozję i poprawia kontakt | 10-25 zł |
Jeśli budujesz instalację od zera, realny koszt zwykle zamyka się w widełkach około 150-500 zł, zależnie od tego, czy wybierzesz zwykłe lampy, czy od razu LED i lepsze złącza. To sporo mniej niż późniejsze szukanie usterki po każdym wyjeździe w pole. Mając części, można przejść do montażu, ale tu właśnie najłatwiej popełnić błędy.
Jak podłączyć instalację krok po kroku
Ja robię to zawsze w tej samej kolejności, bo chaos przy okablowaniu kończy się pomyłką przewodów albo słabą masą. Przy przyczepie rolniczej nie chodzi o ładne prowadzenie kabli na pokaz, tylko o układ, który przeżyje drgania, wilgoć i podpinanie w pośpiechu.
- Najpierw sprawdzam, czy ciągnik i przyczepa pracują w tym samym napięciu, czyli 12 V albo 24 V.
- Potem planuję trasę przewodu tak, żeby nie ocierał się o ostre krawędzie, ruchome burty, dyszel ani punkty wywrotu.
- W kolejnym kroku robię porządną masę. W praktyce wolę osobny przewód powrotny niż poleganie wyłącznie na zardzewiałej ramie.
- Następnie podłączam funkcje zgodnie z pinami: kierunkowskazy, pozycyjne, stop i ewentualne przeciwmgłowe.
- Połączenia zabezpieczam koszulką termokurczliwą, peszlem i uchwytami, najlepiej w odstępach pozwalających odciążyć wiązkę.
- Na końcu testuję wszystko miernikiem i na żywo: lewa strona, prawa strona, stop, pozycje, tablica rejestracyjna i światła dodatkowe.
W testach nie zatrzymuję się na samym "świeci albo nie świeci". Sprawdzam też, czy przewód nie nagrzewa się pod obciążeniem i czy masa nie zanika po poruszeniu wtyczką. Gdy to działa poprawnie, zostaje już tylko dopilnowanie wymagań drogowych.
Jakie światła muszą działać w ruchu drogowym
Na drodze publicznej nie wystarczy, że coś świeci. Zestaw ma być czytelny z tyłu, bocznie i przy hamowaniu, a całość musi działać stabilnie nawet wtedy, gdy przyczepa jedzie po nierównej nawierzchni. Jak podaje ELI, ciągnik rolniczy z przyczepą musi mieć sprawne oświetlenie, a sam zestaw powinien być też właściwie oznakowany.
W praktyce zwracam uwagę przede wszystkim na:
- kierunkowskazy lewe i prawe,
- światła pozycyjne tylne,
- światło stop,
- oświetlenie tablicy rejestracyjnej,
- światło przeciwmgłowe, jeśli zestaw jest w nie wyposażony,
- lampy obrysowe i elementy odblaskowe przy szerszych przyczepach.
To nie jest lista "na wszelki wypadek", tylko zestaw, który realnie wpływa na widoczność przyczepy i bezpieczeństwo całego zespołu. Jeśli widzę, że instalacja ma tylko podstawowe żarówki, a przyczepa jest szeroka i wysoko zabudowana, od razu sprawdzam też obrysówki i stan odblasków. Kolejny krok to błędy, które najczęściej psują nawet dobrze zaplanowaną wiązkę.
Najczęstsze błędy, które psują całą instalację
Najwięcej awarii widzę nie w lampach, tylko w połączeniach. Sama żarówka rzadko jest problemem - częściej winny jest kontakt, korozja albo przewód, który ktoś poprowadził zbyt blisko ruchomej części przyczepy.
- Poleganie na ramie jako jedynej masie - działa tylko pozornie, a po sezonie pojawiają się zaniki świateł.
- Zbyt cienki przewód - przy dłuższej wiązce powoduje spadki napięcia i grzanie styków.
- Mieszanie 12 V i 24 V - to prosty sposób na uszkodzenie lamp albo bardzo słabe świecenie.
- Szybkozłączki bez uszczelnienia - wyglądają wygodnie, ale w błocie i wodzie potrafią paść błyskawicznie.
- Brak odciążenia kabla przy wtyczce - każde szarpnięcie pracuje wtedy na żyły przewodu, nie na obudowę.
- Prowadzenie wiązki po ostrej krawędzi - izolacja przeciera się wolniej, niż widać, a potem nagle robi się zwarcie.
Jeśli przestaje działać tylko jedna strona, ja najpierw sprawdzam masę i punkt rozdziału przewodów, a dopiero później samą lampę. To zwykle oszczędza najwięcej czasu, bo problem leży w instalacji, nie w oprawce. Na koniec zostaje decyzja, czy lepiej składać wszystko od podstaw, czy kupić gotowy zestaw.
Na co patrzę, żeby instalacja wytrzymała sezon w polu
W rolnictwie instalacja nie ma być tylko "sprawna po montażu". Ma działać po deszczu, po kurzu, po myciu ciśnieniowym i po kilku tygodniach jeżdżenia z pełnym ładunkiem. Dlatego ja wybieram części tak, jakbym miał do nich wracać dopiero po długim czasie, a nie po pierwszym błotnistym przejeździe.
- Wybieram złącza z porządnym dociskiem i uszczelnieniem, a nie najtańsze plastikowe wkładki.
- Stawiam na przewody odporne na ścieranie i UV, bo przyczepa rzadko pracuje w idealnych warunkach.
- Przy lampach LED sprawdzam, czy cały komplet jest kompatybilny napięciowo, a nie tylko "pasuje na zdjęciu".
- Jeśli przyczepa ma nietypową zabudowę, wolę wiązke robioną pod konkretny układ niż uniwersalny kompromis.
- Gotowy zestaw ma sens przy prostej przyczepie, ale przy starszej lub rozbudowanej konstrukcji często lepiej zaplanować instalację od nowa.
W praktyce najwięcej oszczędza nie najniższa cena, tylko dobry dobór części i porządna masa. Jeśli instalacja ma przetrwać sezon bez ciągłych poprawek, muszę myśleć o niej jak o elemencie roboczym, a nie dodatku do lamp. Właśnie dlatego przy przyczepie rolniczej wygrywa prosty, standardowy i dobrze zabezpieczony układ, a nie przypadkowa wiązka złożona z pierwszych lepszych elementów.
