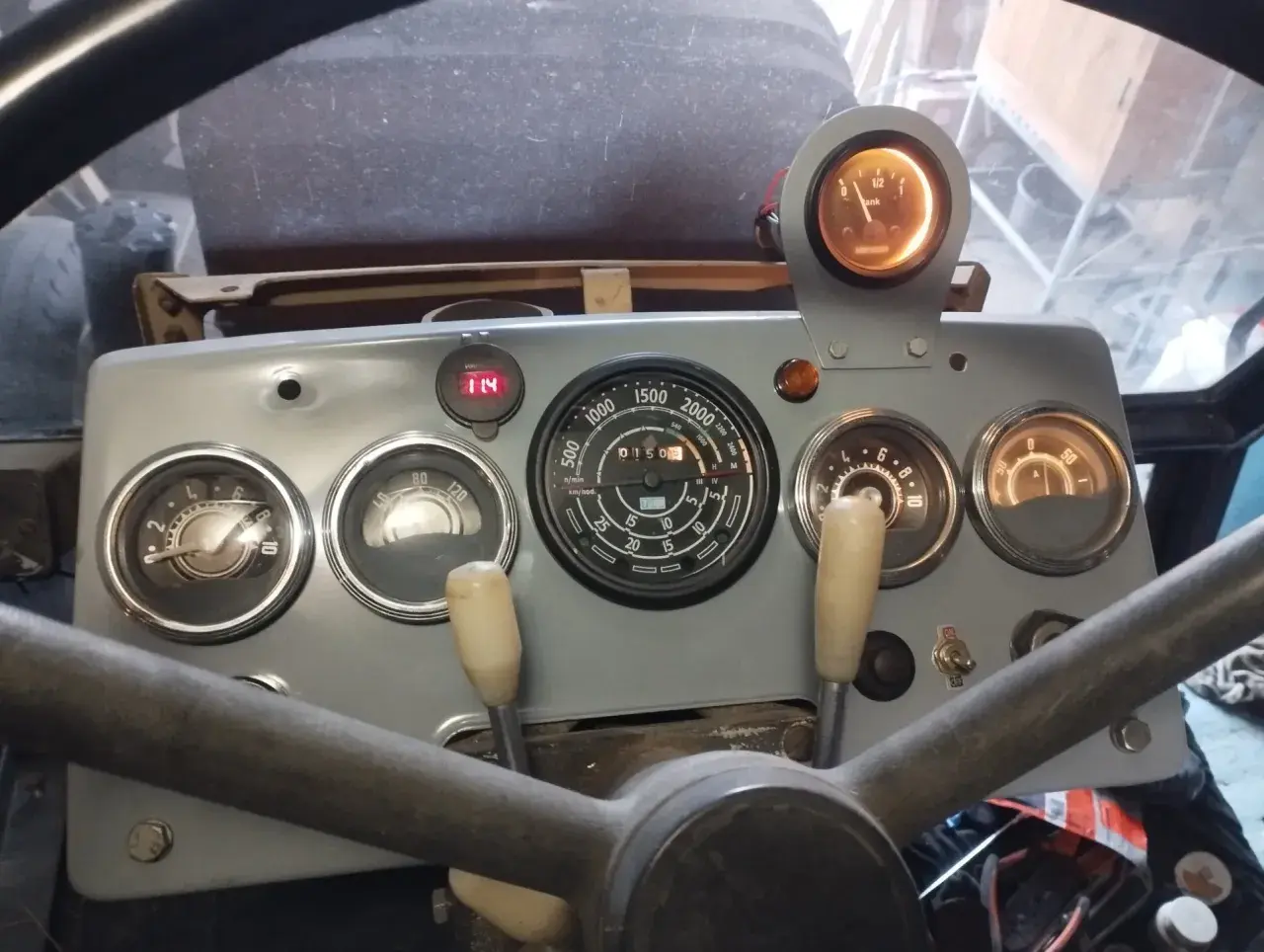

Sprawny wskaźnik paliwa w Ursusie oszczędza zgadywanie na polu i w garażu, a przy okazji pozwala szybciej wyłapać problemy z instalacją albo pływakiem. Poniżej pokazuję, jak podłączyć wskaźnik paliwa Ursus bez pomylenia zasilania, sygnału i masy oraz jak sprawdzić, czy cały układ pokazuje poziom paliwa tak, jak powinien.
Najkrótsza droga do poprawnego podłączenia wskaźnika
- W większości Ursusów pracujesz z układem 12 V, ale przed montażem trzeba sprawdzić, czy masz klasyczny wskaźnik z trzema zaciskami, czy wersję z masą przez obudowę.
- Najważniejsze przewody to zasilanie po stacyjce, sygnał z pływaka i masa. Pomieszanie tych trzech rzeczy najczęściej kończy się błędnym wskazaniem.
- Kluczowa jest zgodność zakresu oporności wskaźnika i czujnika. Popularne zestawy działają np. w zakresie 0-190 Ω albo 240-33 Ω, ale te warianty nie są zamienne.
- Jeśli wskazówka nie reaguje, problem często leży w masie, bezpieczniku, konektorach albo w samym pływaku, a nie w desce rozdzielczej.
- Nowy pływak do Ursusa zwykle kosztuje około 40-70 zł, a prosty wskaźnik 25-60 zł; komplet bywa tańszy niż dłubanie przy starym, zużytym zestawie.
Zanim zaczniesz sprawdź, jaki układ masz w swoim Ursusie
Ja zawsze zaczynam od ustalenia, czy mam do czynienia z klasycznym zestawem pływakowym, czy z uniwersalnym wskaźnikiem z osobną masą. W starszych ciągnikach z serii C-330, C-360, C-385 i ich pochodnych przewody bywają już kilka razy przerabiane, więc kolor kabla sam w sobie niewiele gwarantuje.
Najważniejsze są trzy rzeczy: napięcie instalacji, liczba zacisków i charakterystyka oporności czujnika. W praktyce wskaźnik paliwa najczęściej pracuje w instalacji 12 V, ale sam fakt, że coś pasuje mechanicznie, nie znaczy jeszcze, że pokaże dobrze poziom paliwa. Z mojego doświadczenia największy błąd popełnia się wtedy, gdy kupuje się wskaźnik „do Ursusa”, a czujnik ma inny zakres pracy niż licznik.
| Wariant układu | Co to oznacza | Na co zwrócić uwagę |
|---|---|---|
| Wskaźnik z 3 zaciskami | Osobno zasilanie, sygnał i masa | Najłatwiejszy do podłączenia, ale trzeba pilnować oznaczeń B, T i masy |
| Wskaźnik z 2 zaciskami | Masa idzie przez obudowę | Obudowa musi mieć dobry kontakt z deską albo ramą |
| Zestaw z rezerwą | Oprócz wskazówki jest osobny obwód lampki | Nie łącz pinu rezerwy z głównym sygnałem „na oko” |
Jeśli ta pierwsza selekcja jest zrobiona dobrze, reszta idzie dużo szybciej. Następny krok to rozpoznanie przewodów i zacisków bez zgadywania, bo właśnie tam najczęściej ginie cały montaż.
Jak rozpoznać przewody i zaciski bez zgadywania
W klasycznym układzie szukasz trzech funkcji: plusa po stacyjce, przewodu do czujnika oraz masy. Sam wskaźnik zwykle ma oznaczenia typu B, T i M albo symbol masy, a pływak w zbiorniku przekazuje sygnał przez zmianę oporności. Omomierz, czyli zwykła funkcja multimetru do pomiaru oporu, bardzo ułatwia pracę i oszczędza niepotrzebnego rozbierania instalacji.
| Oznaczenie | Znaczenie | Gdzie zwykle podłączasz |
|---|---|---|
| B / + / 15 | Zasilanie po zapłonie | Do przewodu, na którym napięcie pojawia się dopiero po przekręceniu kluczyka |
| T / S | Sygnał z czujnika | Do pływaka w zbiorniku paliwa |
| M / - / symbol masy | Masa układu | Do ramy, karoserii albo solidnego punktu masowego |
| R / RES | Rezerwa | Do osobnej lampki lub przewodu rezerwy, jeśli dany zestaw to przewiduje |
Nie ufam samym kolorom przewodów, bo po latach naprawy robiły się tam bardzo różne rzeczy. W praktyce sprawdzam miernikiem, który kabel ma napięcie po zapłonie, a który prowadzi do zbiornika. Gdy to mam potwierdzone, można przejść do montażu bez ryzyka przypadkowego podania 12 V na zły pin.
Krok po kroku podłącz wskaźnik bez zgadywania przewodów
Tu nie ma miejsca na pośpiech. Najpierw odłączam minus akumulatora, bo przy starszych ciągnikach lepiej stracić pięć minut niż spalić kostkę albo przewód. Potem sprawdzam, czy wskaźnik ma dobre oparcie masowe, bo przy słabym styku masa potrafi udawać awarię czujnika.
- Odłącz akumulator i oczyść miejsce montażu wskaźnika oraz końcówki przewodów.
- Podłącz zasilanie B do plusa po stacyjce, najlepiej przez osobne zabezpieczenie 1-2 A, jeśli w instalacji nie ma własnego bezpiecznika dla tego obwodu.
- Podłącz zacisk T do przewodu idącego do pływaka w zbiorniku.
- Podłącz masę do pewnego punktu na ramie albo do obudowy, jeśli dany model tak pracuje.
- Jeśli jest lampka rezerwy, wpiąć ją zgodnie ze schematem, a nie razem z głównym sygnałem poziomu.
- Włącz zapłon i poczekaj kilka sekund, aż wskazówka zacznie reagować.
Najważniejsza zasada brzmi: nie podawaj stałego plusa na zacisk T. To nie jest wejście zasilania, tylko obwód sygnałowy z czujnika. Jeśli wszystko jest poprawnie podpięte, a wskaźnik nadal milczy, problem zwykle leży w masie, bezpieczniku albo w samym pływaku. Na tym etapie dobrze jest przejść do testu zgodności wskaźnika z czujnikiem, bo właśnie tu wychodzą najtrudniejsze przypadki.
Jak sprawdzić, czy wskaźnik i pływak mówią tym samym językiem
To moment, w którym wiele napraw się wykłada. Wskaźnik i czujnik muszą mieć zgodną charakterystykę oporności, bo inaczej wskazówka będzie pokazywać źle, skakać albo chodzić odwrotnie. Spotyka się m.in. zestawy 0-190 Ω i 240-33 Ω, ale to nie są wymienne standardy. Jeśli kupisz niepasującą parę, montaż mechaniczny może wyglądać dobrze, a odczyt i tak będzie bez sensu.
| Co sprawdzasz | Jak to robisz | Co ma z tego wynikać |
|---|---|---|
| Zakres oporności | Mierzysz omomierzem między wyjściem czujnika a masą | Wynik musi pasować do specyfikacji wskaźnika |
| Reakcję wskazówki | Włączasz zapłon i obserwujesz odczyt | Wskazówka powinna zmieniać położenie płynnie, bez gwałtownych skoków |
| Kierunek pracy | Porównujesz stan pusty i pełny | Pełny zbiornik i pusty nie mogą dawać odwróconych wskazań |
Jeżeli kierunek wskazań jest odwrotny, najpierw podejrzewam nie zgodność charakterystyki, a dopiero potem sam montaż. To ważne rozróżnienie, bo wielu użytkowników próbuje „naprawić” problem zamianą przewodów, a źródło kłopotu leży w niedopasowanym zestawie. Gdy już wiemy, że układ jest zgodny, zostaje lista typowych błędów, które najczęściej psują efekt końcowy.
Najczęstsze błędy i objawy źle podłączonego układu
W praktyce objawy są dość powtarzalne. Wskaźnik potrafi nie reagować wcale, pokazywać pełny bak przy pustym zbiorniku albo skakać przy każdym wstrząsie. Z mojego doświadczenia najczęściej winne są: słaba masa, zaśniedziałe konektory, zły bezpiecznik, przerwany przewód albo po prostu źle dobrany czujnik.
| Objaw | Prawdopodobna przyczyna | Co robię najpierw |
|---|---|---|
| Wskazówka nie drgnie | Brak plusa po zapłonie, spalony bezpiecznik, słaba masa | Sprawdzam B, masę i zabezpieczenie obwodu |
| Pokazuje pełny bak cały czas | Przewód T zwarty do masy albo uszkodzony czujnik | Odłączam T i mierzę oporność pływaka |
| Pokazuje odwrotnie | Niepasująca charakterystyka wskaźnika i czujnika | Porównuję zakres oporności obu elementów |
| Wskazówka skacze | Luz na konektorach, korozja, przerywana masa | Czyszczę styki i poprawiam połączenia |
| Lampka rezerwy świeci stale | Źle podpięty pin rezerwy albo zwarcie w obwodzie | Odsuwam obwód rezerwy od głównego sygnału |
Jeśli po poprawieniu połączeń problem nie znika, nie brnąłbym w dalsze kombinacje bez sprawdzenia czujnika poza zbiornikiem. Czasem sam pływak ma zużyty opornik suwakowy i wtedy żaden dobry montaż nie pomoże. W takiej sytuacji rozsądniej przejść do wymiany elementów, które faktycznie zużywają się mechanicznie.
Kiedy wymiana całego zestawu ma więcej sensu niż naprawa po kawałku
Przy starych Ursusach lubię patrzeć na temat pragmatycznie. Jeżeli instalacja jest połatana, konektory są zmęczone, a pływak ma swoje lata, to naprawa „na raty” często kosztuje więcej czasu niż sensowny komplet. Sam pływak do popularnych modeli Ursusa zwykle mieści się w okolicach 40-70 zł, prosty wskaźnik w przedziale 25-60 zł, a kompletny zestaw bywa nadal tańszy niż dwie osobne, źle dobrane próby.
| Część | Kiedy warto wymienić | Typowy koszt |
|---|---|---|
| Pływak / czujnik poziomu paliwa | Gdy oporność skacze, wskazania są losowe albo mechanizm jest zużyty | około 40-70 zł |
| Wskaźnik paliwa | Gdy nie reaguje, wskazuje odwrotnie lub ma niepasujący zakres | około 25-60 zł |
| Konektory i przewody | Gdy są luźne, zaśniedziałe albo już ktoś je wcześniej przerabiał | kilka do kilkunastu złotych |
| Bezpiecznik i oprawka | Gdy obwód nie ma pewnego zabezpieczenia | kilka złotych |
Przy zakupie zwracam uwagę nie tylko na nazwę modelu Ursusa, ale też na zakres oporności, długość pływaka i sposób masowania wskaźnika. To trzy rzeczy, które w praktyce decydują o tym, czy zestaw zadziała od razu, czy zacznie wymagać poprawek. Jeżeli chcesz mieć spokój na dłużej, lepiej wybrać elementy dopasowane technicznie niż najtańszy zamiennik „na oko”.
Dobry montaż wskaźnika paliwa w Ursusie sprowadza się do trzech kroków: poprawnie rozpoznanego zasilania, zgodnego czujnika i pewnej masy. Jeśli po montażu wskazówka dalej zachowuje się nerwowo, nie zaczynam od wymiany całej deski, tylko od prostego testu połączeń i oporności pływaka. Właśnie tam najczęściej kryje się problem, a dobrze dobrany komplet potrafi zaoszczędzić więcej czasu niż kolejna godzina walki ze starymi przewodami.
