Najprostsza odpowiedź na pytanie, jak sprawdzić czy prostownik dobrze ładuje, sprowadza się do trzech rzeczy: napięcia, prądu i zachowania akumulatora po odłączeniu. Sama kontrolka „full” albo cicha praca urządzenia nie mówią jeszcze wszystkiego, bo wadliwy kontakt, zły tryb ładowania lub zużyta bateria potrafią dać mylący obraz. Poniżej pokazuję, jak to zweryfikować w praktyce, bez zgadywania i bez rozbierania całego układu.
Najkrócej mówiąc, prostownik ma podnosić napięcie, ograniczać prąd i kończyć ładowanie bez przegrzewania akumulatora
- W trakcie ładowania napięcie zwykle rośnie do okolic 13,7-14,4 V, a dla AGM często 14,4-14,8 V.
- Prąd powinien startować wyżej i stopniowo spadać, a nie trzymać się uparcie na jednym poziomie przez cały cykl.
- Po zakończeniu ładowania warto odczekać co najmniej 1 godzinę i dopiero wtedy zmierzyć napięcie spoczynkowe.
- W pełni naładowany akumulator 12 V ma zwykle około 12,6-12,8 V.
- Jeśli bateria wyraźnie się grzeje albo napięcie przekracza 14,8 V, test trzeba przerwać.
Co powinno się dziać podczas prawidłowego ładowania
W poprawnie działającym układzie ładowania napięcie nie stoi w miejscu. Najpierw rośnie, potem stabilizuje się w odpowiednim zakresie, a prąd z czasem maleje. To normalne zachowanie prostownika z automatyczną charakterystyką IU, czyli takiego, który najpierw kontroluje prąd, a potem utrzymuje bezpieczne napięcie ładowania.
W praktyce dla większości 12-woltowych akumulatorów kwasowo-ołowiowych wartości są dość przewidywalne. Dla standardowych baterii i EFB zwykle szukałbym napięcia w okolicach 13,7-14,4 V, a dla AGM raczej 14,4-14,8 V. Banner zwraca uwagę, że w przypadku AGM i klasycznych baterii z regulacją napięcia górny limit nie powinien przekraczać 14,8 V, bo wyżej robi się już ryzykownie dla elektroniki i samego akumulatora.
| Etap ładowania | Co widzę | Jak to czytam |
|---|---|---|
| Początek | Wyższy prąd, napięcie jeszcze nieco niższe niż na końcu cyklu | Prostownik pracuje normalnie i „wpycha” energię do baterii |
| Środek ładowania | Napięcie wchodzi w docelowy zakres, prąd stopniowo opada | Akumulator przyjmuje ładunek, a prostownik ogranicza go zgodnie z profilem |
| Koniec | Prąd wyraźnie maleje, urządzenie przechodzi w podtrzymanie albo kończy cykl | Bateria zbliża się do pełnego stanu naładowania |
| Po ładowaniu | Po odczekaniu około godziny napięcie utrzymuje się na poziomie 12,6-12,8 V | Akumulator jest realnie doładowany, a nie tylko „świeży” po zakończeniu pracy prostownika |
To właśnie ten przebieg najbardziej mnie interesuje. Jeśli napięcie nie rośnie, prąd nie spada albo bateria zaczyna się grzać, nie uznaję takiego ładowania za poprawne. Teraz pokażę, jak to sprawdzić miernikiem, krok po kroku.

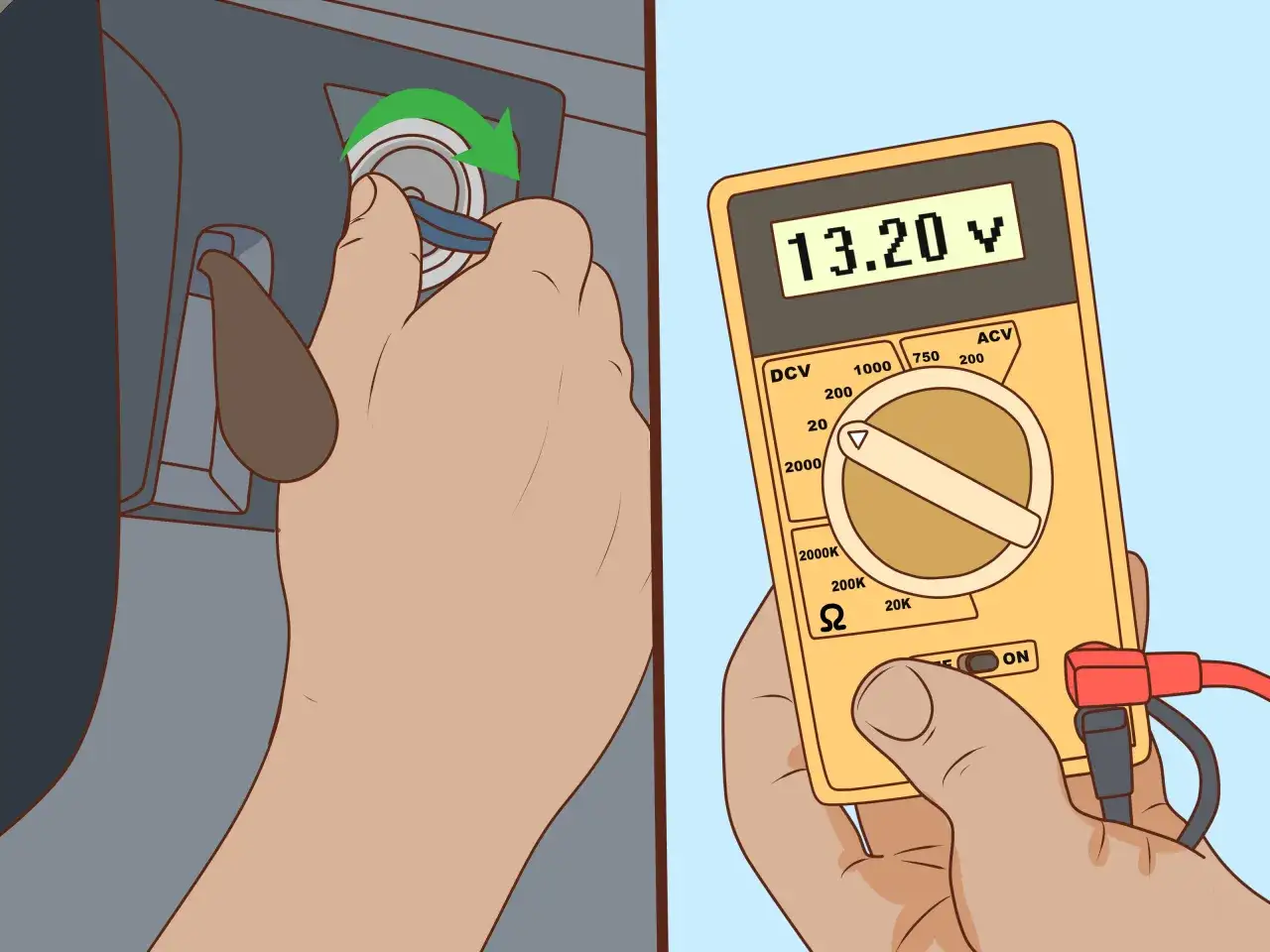

Jak sprawdzić prostownik miernikiem krok po kroku
Ja zaczynam od zwykłego multimetru ustawionego na pomiar napięcia stałego. To najszybszy sposób, żeby odróżnić sprawny prostownik od urządzenia, które tylko wygląda na działające. Nie trzeba do tego specjalistycznego testera, choć przy bardziej wymagających akumulatorach taki sprzęt oczywiście pomaga.
- Ustaw miernik na pomiar DC w zakresie do 20 V.
- Podłącz czerwoną sondę do plusa akumulatora, a czarną do minusa.
- Włącz prostownik i odczytaj napięcie po kilku minutach ładowania.
- Zapisz wynik ponownie po kilkunastu lub kilkudziesięciu minutach, żeby zobaczyć trend.
- Po zakończeniu ładowania odłącz prostownik i odczekaj co najmniej 1 godzinę, a potem zmierz napięcie spoczynkowe jeszcze raz.
Ten ostatni krok ma duże znaczenie. Varta zaleca, żeby nie oceniać akumulatora wyłącznie tuż po ładowaniu, bo wynik bywa zawyżony przez ładunek powierzchniowy. Dopiero pomiar po przerwie mówi, ile energii faktycznie zostało w baterii.
Ustaw miernik poprawnie
Najczęstszy błąd to zły zakres albo pomiar na niewłaściwym trybie. Napięcie akumulatora sprawdzam wyłącznie w DC, nigdy na zakresie prądu. Jeśli miernik pokazuje wartości skaczące, najpierw poprawiam kontakt sond i klem, dopiero później szukam winy w prostowniku.
Obserwuj zmianę w czasie
Jednorazowy odczyt bywa mylący. Dla mnie ważniejsze jest to, czy po 10-20 minutach napięcie rośnie, a prąd zaczyna spadać. Jeśli przez cały czas widzę niemal te same liczby, a akumulator był rozładowany, traktuję to jako sygnał ostrzegawczy.
Przeczytaj również: Jak prostownik pokazuje naładowany akumulator i co oznaczają diody
Sprawdź wynik po odłączeniu
Po odczekaniu godziny napięcie powinno ustabilizować się mniej więcej w okolicach 12,6-12,8 V dla w pełni naładowanej baterii 12 V. Jeśli zatrzymuje się bliżej 12,2-12,5 V, akumulator zwykle nadaje się do jazdy, ale nie jest jeszcze pełny. To dobry moment, żeby porównać odczyt z danymi znamionowymi akumulatora, bo różne technologie zachowują się trochę inaczej.
Gdy masz już ten podstawowy pomiar, łatwiej przejść do liczb, które naprawdę mają znaczenie. A tu różnice między bateriami i prostownikami są większe, niż wielu kierowców zakłada.
Jakie wartości napięcia i prądu są poprawne
W tym miejscu przydaje się konkret. Według zaleceń Varty, jeśli napięcie spoczynkowe spada poniżej 12,5 V, akumulator warto doładować. To dobry punkt odniesienia, bo pokazuje, kiedy bateria nie jest jeszcze w pełni „dopita” i może potrzebować kolejnego cyklu ładowania.
| Pomiar | Wartość uznawana za dobrą | Co to oznacza |
|---|---|---|
| Napięcie spoczynkowe po odczekaniu | 12,6-12,8 V | Akumulator jest praktycznie pełny |
| Napięcie po krótkim doładowaniu | 12,2-12,5 V | Bateria nadaje się do użycia, ale nie jest jeszcze w pełni naładowana |
| Napięcie podczas ładowania standardowego | 13,7-14,4 V | Normalny zakres pracy wielu prostowników 12 V |
| Napięcie podczas ładowania AGM | 14,4-14,8 V | Właściwy profil dla baterii AGM |
| Prąd początkowy | Około 1/10 pojemności Ah | Na przykład 44 Ah to około 4,4 A, a 80 Ah około 8 A |
| Prąd końcowy | Wyraźnie malejący | Ładowanie zbliża się do końca |
Ta prosta zasada z prądem pomaga lepiej ocenić starsze prostowniki. Jeśli urządzenie ma amperomierz, a wskazówka schodzi w dół w miarę ładowania, to dobry znak. Varta podaje też praktyczny przykład: dla akumulatora 44 Ah prąd rzędu 4,4 A pozwala w odpowiednich warunkach dobić baterię do pełna w kilka godzin, ale czas zawsze zależy od stanu rozładowania i późniejszego sposobu użycia.
Warto pamiętać o jednej rzeczy: niższy prąd nie zawsze oznacza awarię. Mały prostownik po prostu ładuje wolniej. Problem zaczyna się wtedy, gdy od początku nie ma sensownego wzrostu napięcia albo wszystko kończy się po kilku minutach bez realnego efektu. I właśnie wtedy trzeba sprawdzić cały układ, nie tylko sam prostownik.
Gdy wynik jest zły, szukam winy w całym układzie, nie tylko w prostowniku
Najczęściej winne są nie same wnętrzności urządzenia, tylko rzeczy dużo bardziej przyziemne: słaby kontakt klem, zaśniedziałe zaciski, zły tryb ładowania albo akumulator, który ma już za sobą lepsze czasy. Sam wielokrotnie widziałem sytuację, w której prostownik był sprawny, a problem robił utleniony zacisk albo źle ustawiony profil AGM.
- Jeśli prostownik pokazuje poprawne napięcie, ale akumulator po godzinie nadal nie trzyma poziomu, podejrzewam zużycie lub zasiarczenie baterii.
- Jeśli urządzenie „dobija do full” po kilku minutach na mocno rozładowanym akumulatorze, sprawdzam najpierw połączenia i tryb pracy, a dopiero potem sam prostownik.
- Jeśli napięcie podczas ładowania nie przekracza okolic 13 V, szukam problemu w zasilaniu, przewodach, bezpieczniku albo zaciskach.
- Jeśli napięcie rośnie ponad 14,8 V, przerywam test i zakładam, że tryb albo urządzenie są niewłaściwe dla tej baterii.
- Jeśli akumulator wyraźnie się nagrzewa, kończę ładowanie. Banner podaje, że temperatura elektrolitu nie powinna przekraczać 55°C.
Do tego dochodzi jeszcze jedna pułapka: bateria, która właśnie zeszła z ładowarki, potrafi dać zbyt optymistyczny odczyt. Dlatego nie oceniam jej od razu po odłączeniu. Gdy po godzinie napięcie dalej siada, zwykle problem leży już w samej baterii, a nie w prostowniku. To prowadzi nas do błędów, które najczęściej fałszują wynik testu.
Najczęstsze błędy, które psują test
W praktyce to właśnie drobiazgi robią największą różnicę. Jeśli ktoś mówi, że prostownik „na pewno nie działa”, a sprawdzał go na brudnych klemach albo zaraz po zakończeniu ładowania, wynik takiego testu niewiele znaczy.
- Pomiar zaraz po ładowaniu - napięcie bywa wtedy sztucznie zawyżone i nie pokazuje realnego stanu baterii.
- Wpatrywanie się tylko w diodę - kontrolka nie zastąpi pomiaru napięcia i prądu.
- Zły tryb baterii - AGM, EFB i zwykły akumulator mają inne wymagania.
- Słaby styk klem - luźne albo zaśniedziałe połączenie potrafi całkowicie zafałszować odczyt.
- Ignorowanie temperatury - zbyt wysoka temperatura to sygnał, że trzeba przerwać ładowanie.
- Ładowanie w samochodzie bez kontroli napięcia - przy wartościach zbliżonych do górnej granicy lepiej uważać na elektronikę pokładową.
Gdy wyłapiesz te błędy, cały test staje się dużo bardziej wiarygodny. Jeśli jednak chcesz sobie ułatwić sprawę na przyszłość, warto spojrzeć nie tylko na sam akumulator, ale też na to, czym go ładujesz.
Kiedy prostownik z automatem i trybem AGM naprawdę ułatwia życie
Jeśli ładujesz akumulator tylko od czasu do czasu, prosty prostownik może wystarczyć. Ale gdy masz w aucie AGM, jeździsz głównie na krótkich trasach albo chcesz bezpiecznie podtrzymywać baterię zimą, smart charger robi różnicę. Szukam wtedy urządzenia z ograniczeniem napięcia, automatycznym zakończeniem cyklu i wyraźnym wskazaniem, co dzieje się w danym momencie.
- Tryb AGM/EFB - ważny, jeśli masz auto ze start-stopem albo nowocześniejszy akumulator.
- Automatyczne przejście w podtrzymanie - ogranicza ryzyko przeładowania.
- Wskaźnik napięcia lub prądu - pomaga od razu zauważyć, że ładowanie przebiega zbyt słabo albo zbyt agresywnie.
- Temperaturowa kompensacja - przydatna zimą i podczas letnich upałów.
- Limity do 14,8 V - bezpieczniejsze dla większości domowych zastosowań i montażu w pojeździe.
Ja patrzę na to bardzo praktycznie: jeśli prostownik nie pozwala mi łatwo ocenić napięcia i prądu, to później i tak muszę się ratować miernikiem. A skoro już sięgam po multimetr, wolę mieć ładowarkę, która sama prowadzi cykl w rozsądny sposób. W przypadku nowszych akumulatorów to zwyczajnie oszczędza czas i ogranicza ryzyko błędu.
Jeśli po wszystkich tych krokach nadal nie masz pewności, zrób najprostszy test porównawczy: sprawdź ten sam prostownik na innym, pewnym akumulatorze albo naładuj swoją baterię inną ładowarką i porównaj zachowanie. Taki bezpośredni punkt odniesienia zwykle najszybciej pokazuje, czy problem leży po stronie prostownika, akumulatora, czy po prostu połączeń, które na pierwszy rzut oka wyglądały na poprawne.
