Jak połączyć dwa akumulatory 12V - szeregowo czy równolegle?

W praktyce najważniejsze jest to, jak połączyć dwa akumulatory 12v bez ryzyka uszkodzenia instalacji i bez skrócenia życia samych baterii. Kluczowy wybór jest prosty: układ szeregowy daje wyższe napięcie, a równoległy większą pojemność przy tym samym napięciu. Poniżej pokazuję, kiedy wybrać który wariant, jakie przewody i zabezpieczenia mają sens oraz czego nie robić przy montażu.

Najpierw zdecyduj, czy potrzebujesz 24 V czy większej pojemności 12 V

Zanim chwycę za klucze, zawsze zaczynam od pytania, co ma zasilać cały zestaw. To rozróżnienie decyduje o wszystkim: innym schemacie połączenia, innym doborze bezpiecznika i innym przekroju przewodów. W praktyce są tylko dwa sensowne scenariusze. Albo budujesz bank 24 V, albo zostajesz przy 12 V i zwiększasz czas pracy urządzeń.

Jeżeli ktoś pyta mnie o praktyczny skrót, odpowiadam tak: szereg = więcej voltów, równolegle = więcej czasu pracy. To wystarcza, żeby nie pomylić kierunku myślenia. A gdy już wiesz, jaki efekt chcesz uzyskać, można przejść do samego montażu.

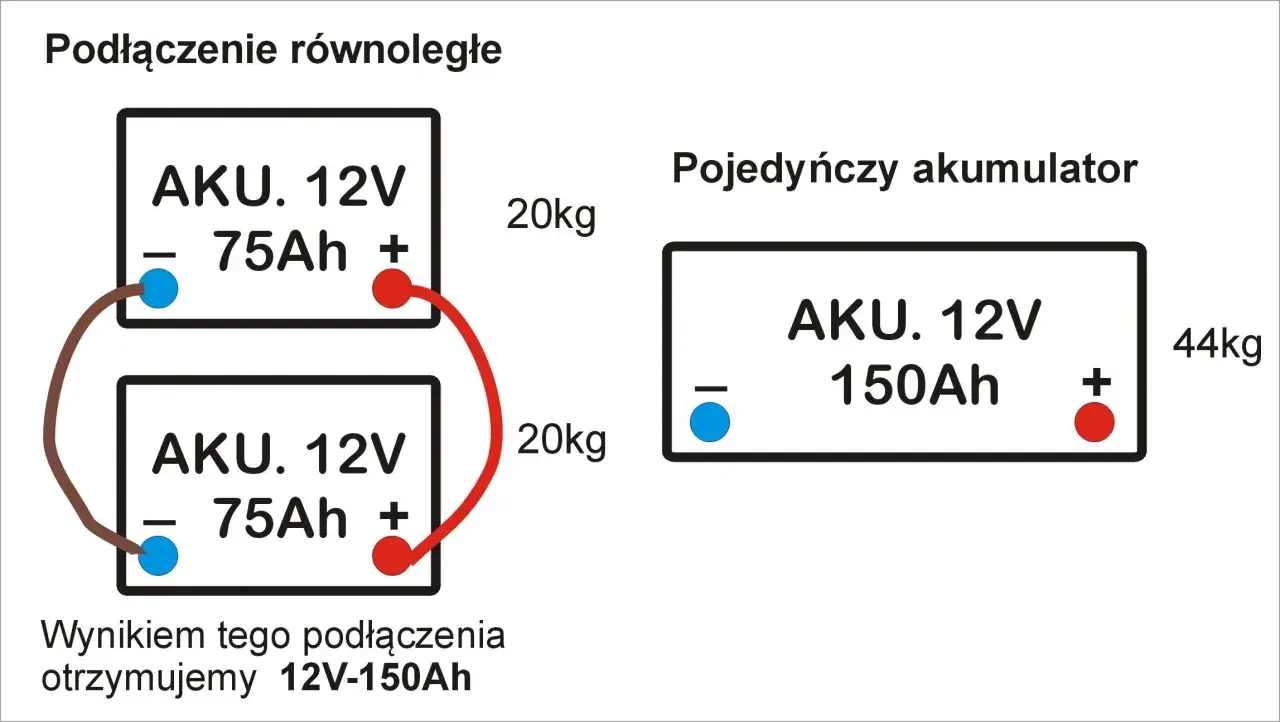

Jak połączyć akumulatory równolegle krok po kroku

To wariant, który najczęściej interesuje właścicieli kamperów, łodzi i instalacji 12 V. W układzie równoległym plus z plusem, minus z minusem, a napięcie pozostaje na poziomie 12 V. W praktyce ważniejsza od samego „spięcia” jest jakość połączeń i to, czy oba akumulatory są do siebie podobne.

1. Odłącz wszystkie odbiorniki i ładowarki.
2. Sprawdź napięcie obu akumulatorów multimetrem. Najlepiej, gdy różnica jest mała, a oba egzemplarze są w podobnym stanie naładowania.
3. Połącz biegun dodatni jednego akumulatora z biegunem dodatnim drugiego.
4. Połącz biegun ujemny z biegunem ujemnym.
5. Wyprowadzenie do instalacji zrób możliwie symetrycznie, najlepiej z przeciwległych końców banku, jeśli układ ma zasilać większy pobór prądu.
6. Załóż bezpiecznik na przewodzie dodatnim możliwie blisko akumulatora.
7. Sprawdź jeszcze raz polaryzację przed podłączeniem odbiorników.

Najczęstszy błąd to pośpiech. Jeśli jeden akumulator jest wyraźnie bardziej rozładowany, połączenie obu bez przygotowania może wywołać duży prąd wyrównawczy. Dlatego ja zwykle najpierw wyrównuję stan naładowania, a dopiero potem spinam bank. To drobiazg, który realnie chroni ogniwa i przewody.

Przeczytaj również: Gdzie podłożyć lewarek w Hyundai Tucson, aby uniknąć uszkodzeń?

Na co uważać przy połączeniu równoległym

W tym układzie szczególnie ważne są jednakowe przewody i podobna jakość akumulatorów. Różna długość kabli albo różne modele sprawiają, że jeden akumulator pracuje mocniej niż drugi. Efekt nie jest widowiskowy od razu, ale po kilku miesiącach wychodzi w postaci gorszej pojemności, nierównego ładowania i krótszej żywotności całego zestawu.

Jeśli równolegle łączysz baterie w instalacji o większym poborze, bezpiecznik przy dodatnim biegunie nie jest ozdobą, tylko obowiązkowym elementem ochrony. Kolejny krok to układ szeregowy, czyli wariant dla tych, którzy potrzebują wyższego napięcia.

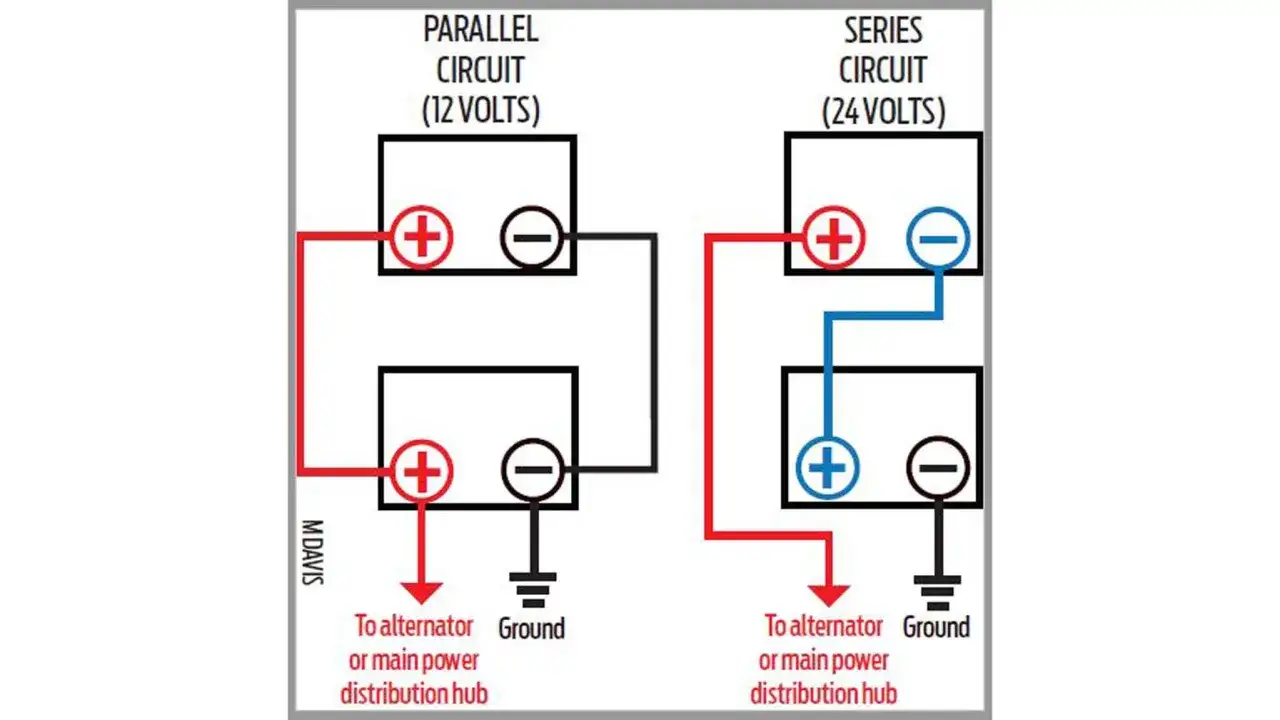

Jak wykonać połączenie szeregowe krok po kroku

Połączenie szeregowe jest prostsze do narysowania, ale wymaga tej samej dyscypliny. Tutaj łączysz minus jednego akumulatora z plusem drugiego, a wolne zaciski stają się wyjściem całego banku. Z dwóch baterii 12 V powstaje układ 24 V, ale pojemność w Ah nie rośnie. To ważne, bo początkujący często mylą napięcie z pojemnością.

1. Upewnij się, że odbiorniki i ładowarka są przystosowane do 24 V.
2. Sprawdź, czy oba akumulatory mają ten sam typ i zbliżony stan naładowania.
3. Połącz biegun ujemny pierwszego akumulatora z biegunem dodatnim drugiego.
4. Wolny plus pierwszej baterii i wolny minus drugiej baterii stanowią wyjście zestawu.
5. Podłącz instalację do zewnętrznych, wolnych biegunów banku.
6. Zabezpiecz przewód dodatni odpowiednim bezpiecznikiem.
7. Na końcu zmierz napięcie całego układu i sprawdź, czy mieści się w oczekiwanym zakresie.

W szeregu szczególnie nie lubię mieszania „na oko”. Stara bateria z nową może działać pozornie poprawnie, ale słabszy egzemplarz szybciej ograniczy cały zestaw. W praktyce cały bank jest tak mocny, jak jego najsłabsze ogniwo. Skoro schemat jest już jasny, pora przejść do rzeczy, które robią największą różnicę w codziennym użytkowaniu: akcesoriów i przewodów.

Jakie akcesoria i przewody naprawdę mają znaczenie

W tej historii nie wygrywa najdroższy gadżet, tylko dobrze dobrane podstawy. Przy łączeniu akumulatorów liczy się przewód o odpowiednim przekroju, porządne końcówki, bezpiecznik i możliwość odłączenia banku bez szarpania instalacji. To właśnie te elementy decydują o spadku napięcia, nagrzewaniu się przewodów i bezpieczeństwie całego układu.

Przekrój przewodu dobieram do prądu, a nie „na wyczucie”. Jeśli w układzie pracuje przetwornica 500 W, pobór przy 12 V to około 42 A. Przy 1000 W robi się już blisko 83 A, więc cienki przewód nie ma tu czego szukać. Im wyższy prąd i dłuższy odcinek, tym szybciej ujawniają się spadki napięcia i grzanie instalacji.

W prostych połączeniach dwóch baterii często wystarcza solidny przewód o umiarkowanym przekroju, ale przy większych obciążeniach nie warto oszczędzać na miedzi. To jedna z tych decyzji, które nie wyglądają spektakularnie, a potem ratują cały zestaw przed stratami energii. Skoro akcesoria mamy omówione, warto uczciwie nazwać błędy, które najczęściej psują efekt.

Najczęstsze błędy, które skracają życie akumulatorów

Najwięcej problemów widzę nie w samym schemacie, tylko w tym, że ktoś łączy baterie „byle działało”. Taki zestaw może ruszyć od razu, ale po czasie zaczyna się nierówne ładowanie, większy spadek napięcia i szybkie starzenie jednego z elementów. Z mojego doświadczenia kilka błędów powtarza się wyjątkowo często.

• Łączenie akumulatorów różnych typów, na przykład AGM z klasycznym kwasowym albo LiFePO4 z ołowiowym.
• Łączenie baterii o różnym wieku i stanie zużycia.
• Spinanie mocno rozładowanego akumulatora z prawie pełnym bez wcześniejszego wyrównania napięcia.
• Stosowanie przewodów o różnej długości w połączeniu równoległym.
• Brak bezpiecznika na dodatnim przewodzie.
• Lekceważenie słabego styku na klemach, który później zamienia się w grzanie i spadek napięcia.

Jeśli mam wskazać jeden błąd naprawdę kosztowny, to jest nim mieszanie przypadkowych akumulatorów. W teorii dwa „12 V” wyglądają identycznie, ale w praktyce ich pojemność, rezystancja wewnętrzna i sposób ładowania mogą się mocno różnić. Taki duet działa krócej, niż większość osób zakłada. To prowadzi do pytania, kiedy takie łączenie ma w ogóle sens, a kiedy lepiej pójść inną drogą.

Kiedy taki układ ma sens, a kiedy lepiej wybrać inne rozwiązanie

Dwa akumulatory 12 V w jednym banku to bardzo sensowne rozwiązanie w kamperze, na łodzi, w instalacji solarnej albo w układzie, który ma zasilać sprzęt przez dłuższy czas bez dostępu do sieci. Daje prosty sposób na zwiększenie autonomii albo uzyskanie wyższego napięcia roboczego. Właśnie dlatego ten temat tak często wraca wśród osób szukających praktycznych akcesoriów do auta i zabudowy turystycznej.

Są jednak sytuacje, w których lepiej zachować ostrożność. Jeśli chcesz połączyć akumulator rozruchowy z głębokiego rozładowania, a do tego są to różne chemie lub różne modele, stały wspólny bank zwykle nie jest dobrym pomysłem. Podobnie wtedy, gdy instalacja samochodu ma rozbudowane sterowanie ładowaniem i nie wiadomo, jak alternator lub przetwornica zareagują na dodatkowe obciążenie. W takich przypadkach lepszy bywa separator, przekaźnik inteligentny albo osobne ładowanie niż prosty mostek między bateriami.

W przypadku LiFePO4 sprawa też wymaga sprawdzenia instrukcji producenta. Nie każdy akumulator litowy akceptuje taki sam układ pracy, a BMS, czyli system zarządzania baterią, może ograniczać łączenie szeregowe lub równoległe do określonej liczby sztuk. Tu nie ma miejsca na zgadywanie.

Jeżeli wiesz już, czy budujesz 12 V czy 24 V, łatwiej dobrać właściwe akcesoria i uniknąć rozczarowania po pierwszym uruchomieniu. Na końcu zostaje już tylko krótka kontrola, która potrafi oszczędzić najwięcej nerwów.

Co sprawdzam przed pierwszym uruchomieniem zestawu

Przed podaniem napięcia robię prostą kontrolę i polecam to samo każdemu, kto składa bank samodzielnie. Ten etap trwa kilka minut, a potrafi wyłapać większość problemów jeszcze przed startem. Przy akumulatorach nie ma nic bardziej opłacalnego niż spokojny test zamiast późniejszej naprawy.

• Polaryzacja jest zgodna ze schematem.
• Wszystkie śruby i klemy są dobrze dokręcone.
• Bezpiecznik jest założony we właściwym miejscu.
• Przewody nie ocierają o ostre krawędzie i nie są naprężone.
• Napięcie obu akumulatorów jest zbliżone przed połączeniem.
• Ładowarka i odbiorniki są zgodne z docelowym napięciem banku.

Jeśli te punkty się zgadzają, układ zwykle pracuje przewidywalnie i bez niespodzianek. W praktyce właśnie tak buduje się trwały zestaw: nie przez skomplikowane sztuczki, tylko przez dobre dopasowanie typu połączenia, porządne akcesoria i konsekwencję przy montażu. To podejście działa zarówno w prostym układzie 12 V, jak i w bardziej wymagającej instalacji 24 V.
