Prostownik, który podaje zbyt niskie albo niestabilne napięcie, potrafi przez długi czas wyglądać na sprawny, a mimo to realnie nie doładowuje akumulatora. Pokażę, jak sprawdzić prostownik miernikiem bez zgadywania, jak odczytać wynik i kiedy winny jest sam zasilacz, a kiedy tylko sposób pomiaru. Dorzucam też szybki test mostka diodowego, bo to właśnie on często rozstrzyga, gdzie leży problem.
Najkrótsza droga do pewnej oceny prostownika
- Do podstawowego sprawdzenia wystarczy multimetr z pomiarem napięcia DC i trybem testu diod.
- Najważniejszy jest pomiar pod obciążeniem, czyli najczęściej z podłączonym akumulatorem.
- Dla klasycznego prostownika 12 V typowe napięcie ładowania to zwykle 14,0-14,5 V, a przy końcowej fazie nawet 15,5-16,5 V.
- Pomiar bez akumulatora potrafi wprowadzić w błąd, zwłaszcza w prostych urządzeniach z transformatorem i mostkiem prostowniczym.
- Test diod pomaga wykryć uszkodzony mostek Graetza i odróżnić usterkę elektroniki od problemu z wyjściem.
- Jeśli napięcie przekracza rozsądny poziom albo wynik skacze chaotycznie, warto zatrzymać test i sprawdzić układ bliżej.
Co tak naprawdę mierzyć, gdy sprawdzasz prostownik
Ja zaczynam od prostego pytania: czy chcę ocenić napięcie wyjściowe, czy sprawność samego układu prostującego. To nie zawsze jest to samo. W prostowniku samochodowym najczęściej interesuje mnie napięcie DC na zaciskach oraz to, czy zmienia się ono sensownie po podłączeniu akumulatora. Jeśli urządzenie ma w środku mostek diodowy, przydaje się też test diod, bo właśnie tam często pojawia się awaria.
- Napięcie DC pokazuje, czy prostownik w ogóle ładuje i w jakim zakresie pracuje.
- Zachowanie pod obciążeniem mówi więcej niż sam pomiar na luzie, bo ładowarka bez baterii potrafi zachowywać się nielogicznie.
- Test diod pozwala sprawdzić, czy prąd płynie tylko w jednym kierunku, tak jak powinien.
Jeśli masz prostownik automatyczny, nie szukaj jednej sztywnej liczby na ekranie przez cały czas. Taki model zwykle zmienia fazy pracy, więc odczyt może się lekko wahać. To ważne rozróżnienie, bo bez niego łatwo uznać sprawny sprzęt za uszkodzony. Właśnie dlatego zanim zacznę mierzyć, przygotowuję miernik i sam prostownik tak, żeby wynik miał sens.
Jak przygotować miernik i prostownik do bezpiecznego pomiaru
W praktyce nie potrzebuję niczego wyszukanego, ale ustawienie miernika ma znaczenie. Do pomiaru napięcia wybieram tryb DCV lub napięcie stałe, a przewody wkładam do gniazd COM i V/Ω. Nie używam wejścia do pomiaru prądu, bo to inny test i przy takim sprawdzaniu zwykle tylko komplikuje sprawę.
- Ustawiam multimetr na napięcie stałe, najlepiej zakres co najmniej 20 V lub auto-range.
- Sprawdzam, czy przewody są wpięte do właściwych gniazd.
- Oglądam zaciski, bo brudny klips lub luźna klema potrafią zafałszować odczyt bardziej niż sam prostownik.
- Pracuję w przewiewnym miejscu, zwłaszcza przy akumulatorach kwasowo-ołowiowych, które podczas ładowania wydzielają gaz.
- Jeśli muszę zaglądać do wnętrza urządzenia, najpierw odłączam je od sieci i nie robię tego przy włączonym zasilaniu.
Dla porządku: przy akumulatorze nie ma miejsca na ogień, iskrzenie i pośpiech. To nie jest przesada, tylko podstawowa ostrożność. Gdy wszystko jest już przygotowane, można przejść do właściwego pomiaru, czyli do odpowiedzi na pytanie, czy prostownik daje takie napięcie, jakiego od niego oczekuję.

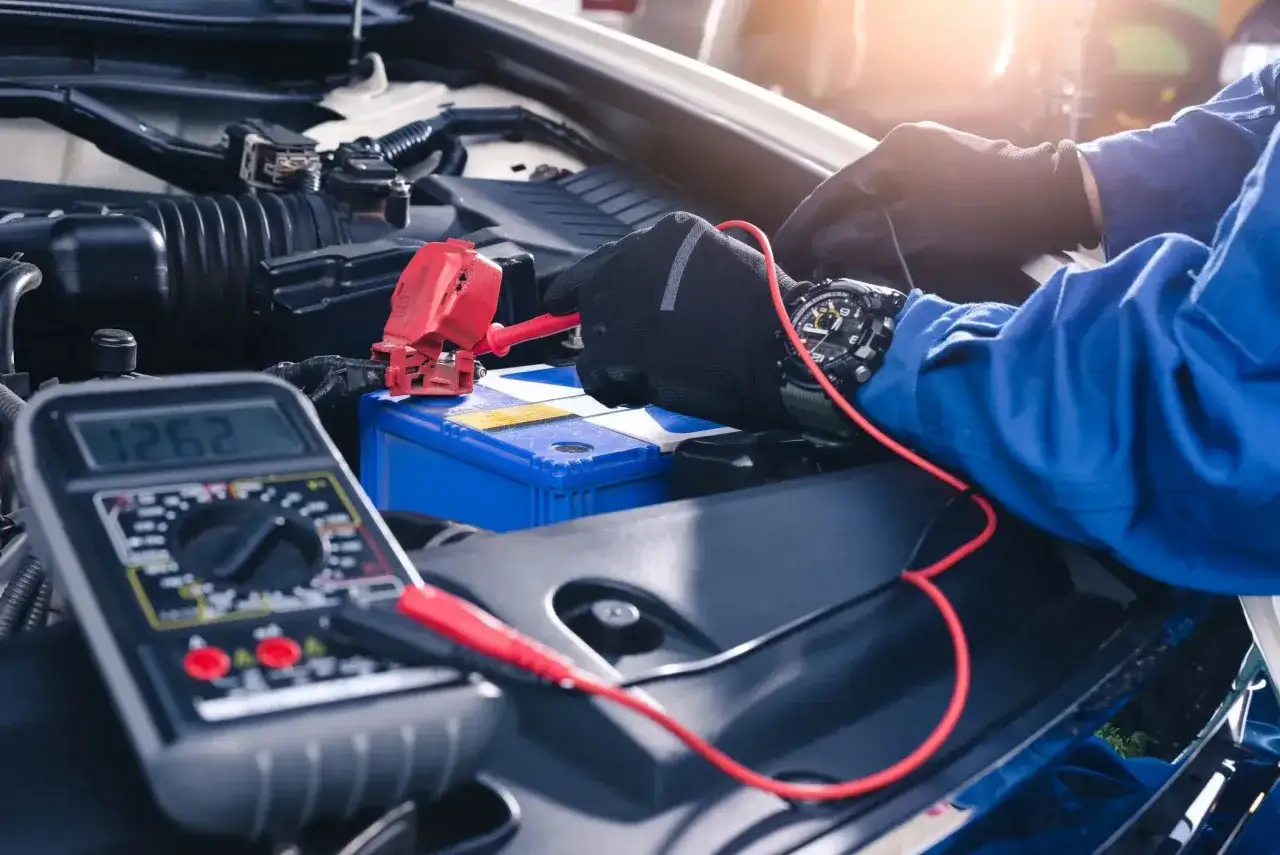

Jak sprawdzić prostownik miernikiem w praktyce
Najpierw mierzę napięcie na wyjściu prostownika, a dopiero potem oceniam, czy wynik ma sens. Jeśli sprawdzam klasyczny prostownik do akumulatora 12 V, przykładam czerwoną sondę do plusa, czarną do minusa i obserwuję odczyt po kilku sekundach. Gdy mam pod ręką akumulator, wolę sprawdzać napięcie właśnie na jego klemach, bo wtedy widzę realne warunki pracy urządzenia.
- Ustawiam multimetr na DCV.
- Podłączam sondy do wyjścia prostownika albo bezpośrednio do klem akumulatora.
- Odczyt zapisuję od razu, a potem sprawdzam go jeszcze raz po kilku minutach ładowania.
- Jeśli prostownik jest automatyczny, obserwuję, czy napięcie zmienia się wraz z fazą ładowania.
- Gdy wynik wygląda podejrzanie, porównuję go z zachowaniem akumulatora i przewodów.
Auto Świat podaje, że naładowany akumulator w stanie spoczynku zwykle ma 12,4-12,6 V, a przy 12,2-12,3 V warto go już doładować. Ja traktuję te wartości jako punkt odniesienia, bo od razu widać, czy prostownik ma przed sobą rozładowaną baterię, czy tylko lekko osłabioną. Dla klasycznego prostownika 12 V sensowne widełki w czasie ładowania wyglądają tak:
| Odczyt | Co zwykle oznacza | Moja interpretacja |
|---|---|---|
| 12,4-12,6 V | Akumulator w dobrej kondycji spoczynkowej | Prostownik może jeszcze nie wejść w mocną fazę ładowania |
| 12,2-12,3 V | Akumulator wymaga doładowania | To dobry punkt startowy do testu |
| 14,0-14,5 V | Typowe ładowanie podstawowe | W wielu prostownikach to poprawny wynik |
| 15,5-16,5 V | Końcowa faza ładowania w klasycznych modelach | Nie musi oznaczać usterki, ale warto pilnować temperatury i czasu |
| 0-1 V lub odczyt skaczący bez ładu | Brak ładowania, słaby styk albo problem z układem | Sprawdzam przewody, bezpiecznik i mostek prostowniczy |
| Powyżej 16,5-17 V | Zbyt wysokie napięcie | Przerywam test i szukam usterki regulacji |
W prostownikach automatycznych liczy się też stabilność, nie tylko sama wartość. Jeśli napięcie chwilowo rośnie, potem spada, a urządzenie przełącza tryby pracy, to może być normalne zachowanie elektroniki. Ale sam wynik liczbowy nie wystarcza, bo bez obciążenia prostownik potrafi zmylić nawet dobry miernik.

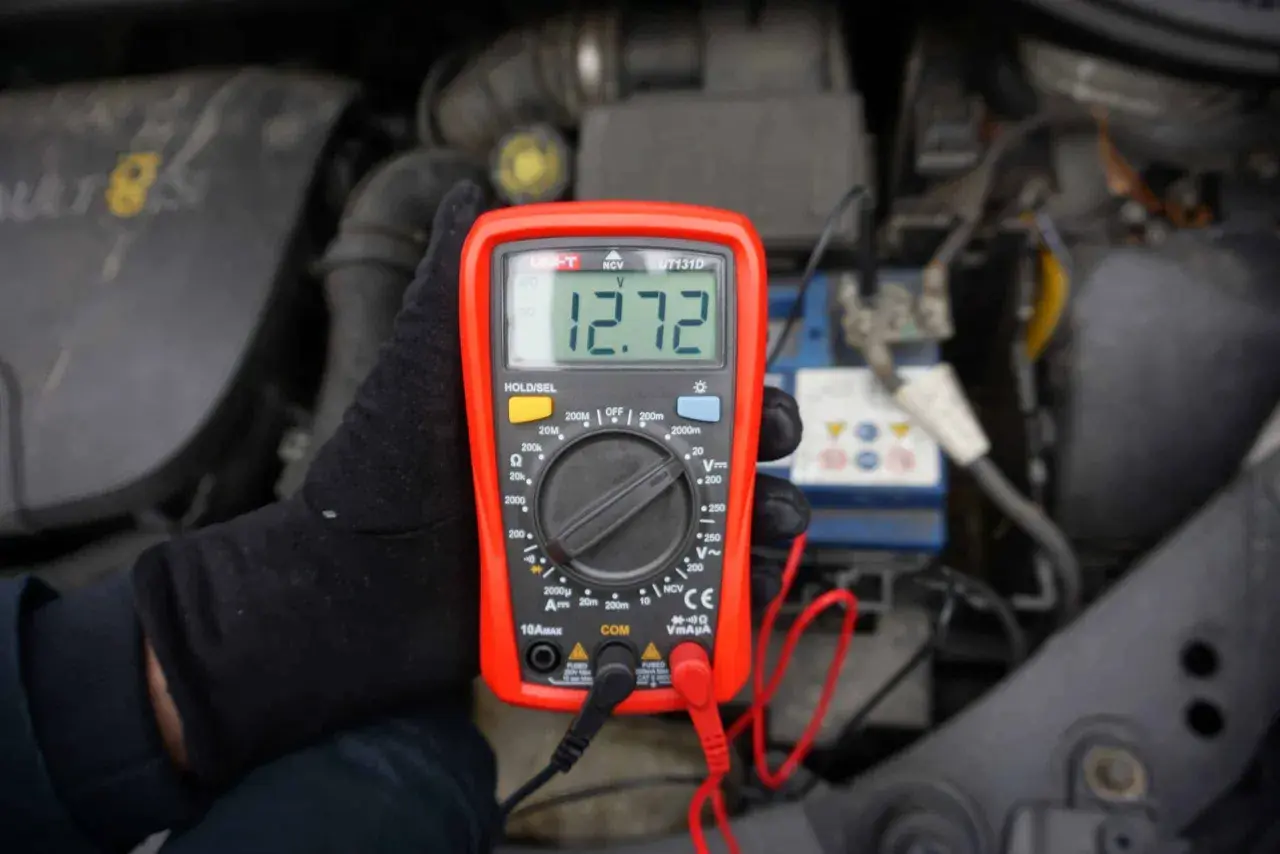

Dlaczego pomiar bez akumulatora bywa mylący
To jest jeden z najczęstszych powodów nieporozumień. Fluke opisał przypadek prostego prostownika z mostkiem, w którym odczyty bez obciążenia wyglądały dziwnie, a po podłączeniu baterii wszystko wróciło do normy. I właśnie tak bywa w praktyce: prosty układ bez akumulatora potrafi dawać wynik, który niewiele mówi o rzeczywistej sprawności.
Powód jest prosty. Miernik cyfrowy ma dużą impedancję wejściową, więc potrafi „widzieć” coś, czego zwykły odbiornik już nie pokaże. W prostych prostownikach z transformatorem i mostkiem diodowym dochodzą jeszcze pojemności pasożytnicze, niewielkie upływy i zachowanie samego układu pod minimalnym obciążeniem. Efekt? Na ekranie pojawiają się wartości, które wyglądają podejrzanie, choć po podłączeniu akumulatora prostownik pracuje poprawnie.
Dlatego jeśli wynik na luzie skacze albo jest nienaturalnie niski, nie skreślam od razu urządzenia. Najpierw podłączam akumulator albo choćby pewne obciążenie, a dopiero potem oceniam, czy odczyt nadal jest absurdalny. To prowadzi mnie do kolejnego kroku: sprawdzenia samego mostka prostowniczego, jeśli ładowanie nadal nie wygląda dobrze.
Jak sprawdzić mostek diodowy i elementy prostownicze
Jeżeli prostownik nie ładuje, ładuje bardzo słabo albo grzeje się bardziej niż powinien, podejrzewam mostek prostowniczy. To układ złożony z diod, który zamienia prąd zmienny na stały. W praktyce najłatwiej sprawdzić go w trybie testu diod, czyli takim, który pokazuje spadek napięcia na złączu półprzewodnikowym.
- Odłączam urządzenie od zasilania.
- Ustawiam multimetr na test diod.
- Przykładam sondy do złącza lub do wyprowadzeń mostka zgodnie z układem.
- Sprawdzam każdy kierunek osobno.
- Notuję, czy dioda przewodzi tylko w jedną stronę.
Przy diodach krzemowych poprawny odczyt przewodzenia to zwykle okolice 0,5-0,7 V w kierunku przewodzenia. W drugą stronę miernik powinien pokazać brak przewodzenia, czyli zwykle OL albo bardzo wysoki opór. Jeśli dioda przewodzi w obie strony, jest zwarta. Jeśli w żadną, może być przerwana. W mostku Graetza trzeba czasem odłączyć jedną końcówkę od reszty układu, bo równoległe połączenia potrafią oszukać pomiar.
Na tym etapie już dość łatwo odróżnić uszkodzenie prostownika od problemu z samym akumulatorem. Zostają jednak jeszcze klasyczne błędy, które potrafią zrujnować nawet dobrze wykonany pomiar.
Błędy, które najczęściej psują odczyt
| Błąd | Co się dzieje na ekranie | Co robię zamiast tego |
|---|---|---|
| Pomiar w trybie AC zamiast DC | Wynik jest bez sensu albo bardzo niski | Przełączam miernik na napięcie stałe |
| Sondy wpięte do złych gniazd | Odczyt znika albo urządzenie reaguje dziwnie | Używam COM i V/Ω, nie wejścia do prądu |
| Pomiar tylko bez obciążenia | Wartości skaczą, a wnioski są sprzeczne | Sprawdzam prostownik z akumulatorem lub innym obciążeniem |
| Brudne albo luźne zaciski | Napięcie wygląda na za niskie | Czyszczę klemy i poprawiam kontakt sond |
| Jednorazowy odczyt z prostownika automatycznego | Wygląda jak usterka, choć to normalna zmiana fazy | Obserwuję pomiar przez dłuższą chwilę |
Jeśli mam wątpliwości, powtarzam pomiar dwa lub trzy razy w tych samych warunkach. To zwykle szybciej daje odpowiedź niż rozbieranie urządzenia na siłę. Gdy wynik dalej wygląda źle, zostaje już tylko ocena, czy prostownik nadaje się do naprawy, czy do wymiany.
Co jeszcze sprawdzić, gdy wynik nadal nie daje pewnej odpowiedzi
Jeżeli napięcie na wyjściu wygląda poprawnie, a akumulator mimo to ciągle się rozładowuje, problem może leżeć nie w prostowniku, tylko w samym akumulatorze. Zużyta bateria przyjmuje ładunek, ale nie trzyma go długo, więc łatwo pomylić objawy. Ja zawsze patrzę na cały układ: prostownik, przewody, klemę, stan akumulatora i sposób użytkowania auta.
- Jeśli napięcie przekracza 16,5-17 V, przerywam test i traktuję to jako sygnał ostrzegawczy.
- Jeśli urządzenie mocno buczy, grzeje się albo czuć z niego zapach przegrzania, nie testuję go dalej na siłę.
- Jeśli bezpiecznik przepala się od razu, szukam zwarcia albo uszkodzonej diody.
- Jeśli po podłączeniu akumulatora wszystko wraca do normy, winny bywa nie prostownik, lecz brak obciążenia podczas wcześniejszego pomiaru.
- Jeśli akumulator ma kilka lat i szybko spada do niskiego napięcia, problem może być po jego stronie, nawet gdy prostownik pracuje prawidłowo.
W takiej diagnostyce najbardziej cenię prostą kolejność: najpierw napięcie pod obciążeniem, potem test diod, a dopiero na końcu podejrzenie poważnej awarii. To oszczędza czas i pomaga nie wyrzucać sprawnego sprzętu przez źle wykonany pomiar. Jeśli podejdziesz do tego właśnie w ten sposób, odczyt z miernika zacznie mówić coś konkretnego, a nie tylko migać liczbami bez kontekstu.
