Jak sprawdzić czy prostownik jest sprawny - Awaria czy akumulator?

Sprawny prostownik powinien nie tylko „zapalić diodę”, ale przede wszystkim podać właściwe napięcie, wejść w odpowiedni tryb ładowania i nie gubić parametrów pod obciążeniem. Poniżej pokazuję, jak sprawdzić czy prostownik jest sprawny w domu, bez rozbierania urządzenia i bez zgadywania na podstawie samych lampek. Zobaczysz też, jak odróżnić usterkę prostownika od problemu z akumulatorem, przewodami albo bezpiecznikiem.

Najpierw ustal, co w prostowniku ma być sprawne

Ja zaczynam od prostego pytania: czy ten prostownik w ogóle robi to, do czego został zbudowany? Dla klasycznego modelu 12V oznacza to poprawne zasilanie, prawidłową polaryzację, sensowne napięcie ładowania i brak przerw w pracy. W prostownikach inteligentnych dochodzi jeszcze rozpoznanie akumulatora, wybór właściwego programu i przejście przez kolejne etapy ładowania, czyli schemat CC-CV: najpierw stały prąd, potem stałe napięcie, a na końcu podtrzymanie.

W praktyce nie oceniam sprawności po samej kontrolce. Niektóre ładowarki nie ruszą bez wykrycia baterii, a część potrzebuje choć kilku woltów na zaciskach, żeby w ogóle rozpocząć pracę. CTEK podaje, że w zależności od modelu prostownik może startować już przy bardzo niskim napięciu akumulatora, rzędu 1,5-3 V, więc brak natychmiastowej reakcji nie zawsze oznacza awarię.

Jeżeli prostownik ma tryb normalny, AGM, recond albo supply, to właśnie od tego zależy, jakie napięcie uznasz za poprawne. Dla wielu modeli 12V normalny punkt ładowania to około 14,4 V, AGM zwykle 14,7 V, a podtrzymanie około 13,6 V. To nie są wartości uniwersalne dla każdego urządzenia, ale są na tyle typowe, że dobrze ustawiają punkt odniesienia. To właśnie dlatego w następnym kroku nie patrzę jeszcze na samą diodę, tylko biorę multimetr i sprawdzam zachowanie prostownika pod obciążeniem.

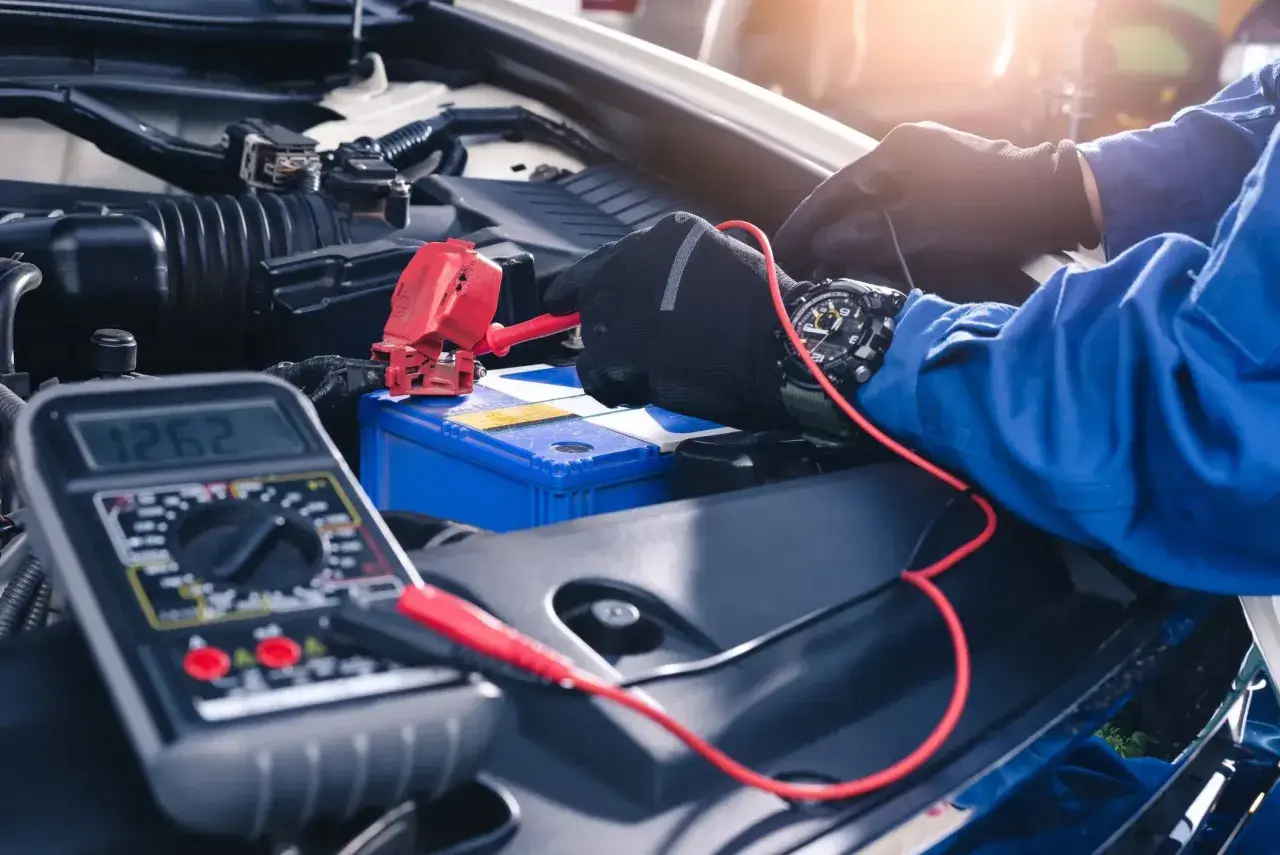

Jak wykonać prosty test multimetrem bez rozbierania urządzenia

Najbardziej praktyczny test robię bez otwierania obudowy. Potrzebujesz tylko multimetru, dostępu do akumulatora i chwili cierpliwości. Jeśli prostownik ma działać poprawnie, pomiar na zaciskach powinien pokazać stabilne napięcie odpowiednie dla wybranego trybu, a nie przypadkowe skoki albo całkowite zero.

Sprawdź przewody, klemy i bezpiecznik

Najpierw oglądam przewód sieciowy, przewody wyjściowe, klemy i bezpiecznik, jeśli model go ma. Pęknięta izolacja, nadtopione złącze, luźna końcówka albo czarny nalot na stykach potrafią dać objawy bardzo podobne do uszkodzonego prostownika. Jeśli klemę da się poruszyć bez oporu albo przewód wyjściowy nagrzewa się przy samym uchwycie, test trzeba zacząć od tej strony.

Ustaw multimetr na pomiar napięcia stałego

Multimetr ustawiam na DC V, najlepiej w zakresie powyżej 20 V. Przy prostownikach 12V nie ma sensu mierzyć w trybie AC, bo wynik będzie mylący. Jeden przewód miernika trafia na plus, drugi na minus, a odczyt sprawdzam już po podłączeniu prostownika do akumulatora lub do pewnego obciążenia.

Zmierz napięcie na klemach podczas pracy

Jeśli prostownik jest sprawny, na klemach zobaczysz zwykle napięcie zbliżone do wartości ładowania. W trybie normalnym często będzie to okolica 14,4 V, w AGM około 14,7 V, a w podtrzymaniu około 13,6 V. Gdy urządzenie pokazuje zero, warto sprawdzić, czy nie jest w trybie czuwania, czy akumulator nie jest zbyt głęboko rozładowany i czy klemy mają dobry kontakt.

Przeczytaj również: Czy można odpalić samochód podłączony do prostownika bez ryzyka?

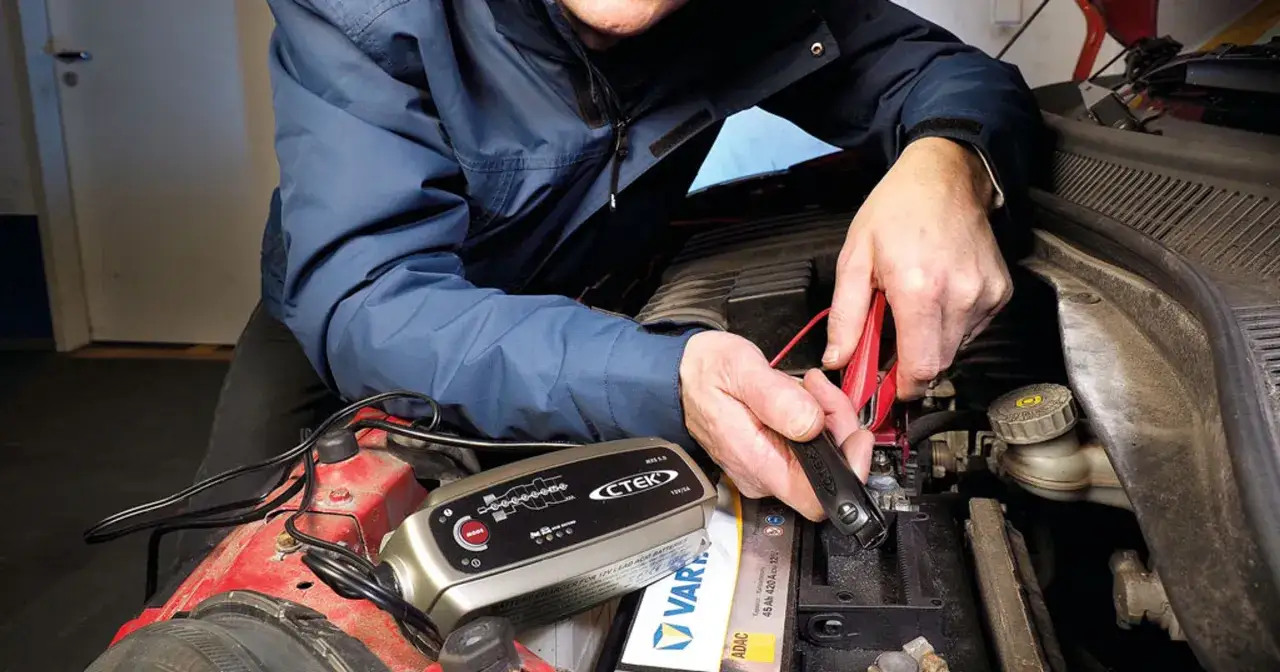

Przetestuj go na pewnym akumulatorze

Najlepsza próba to podłączenie prostownika do sprawdzonego, zdrowego akumulatora 12V. Dzięki temu od razu widzisz, czy urządzenie wchodzi w ładowanie, czy utrzymuje napięcie i czy nie przerywa pracy po kilku minutach. Samo sprawdzenie „na pusto” bywa złudne, bo wiele inteligentnych modeli bez baterii zachowuje się nietypowo albo nie uruchamia pełnego programu.

Battery University zwraca uwagę, że napięcie akumulatora warto oceniać po odczekaniu, a nie zaraz po ładowaniu. W praktyce oznacza to, że jeśli chcesz odróżnić problem prostownika od problemu z baterią, dobrze jest porównać wynik z odpoczętym akumulatorem. Sam pomiar nie wystarczy jednak bez interpretacji, więc zaraz rozpisuję, jakie wartości są normalne, a jakie już pachną usterką.

Jak odczytać napięcie i odróżnić awarię od problemu z akumulatorem

Tu najłatwiej popełnić błąd, bo winę za „niedziałający prostownik” bardzo często ponosi sam akumulator. CTEK podaje, że w pełni naładowany akumulator kwasowo-ołowiowy zwykle ma ponad 12,7 V, a AGM ponad 12,8 V. Jeżeli napięcie spoczynkowe spada niżej, prostownik może działać poprawnie, tylko bateria jest po prostu słaba albo długo stała rozładowana.

Najważniejszy wniosek jest prosty: jeśli bateria jest bardzo słaba, nawet dobry prostownik może wyglądać na uszkodzony. Z drugiej strony, jeśli na pewnym akumulatorze urządzenie nadal nie trzyma napięcia, nie podaje prądu albo wyłącza się po chwili, podejrzenie pada już na sam prostownik. Kiedy liczby nie układają się logicznie, warto jeszcze sprawdzić objawy samego urządzenia, bo one często zdradzają awarię szybciej niż multimetr.

Objawy, które naprawdę wskazują na awarię prostownika

Są objawy, które traktuję poważnie od razu. Jeśli prostownik zachowuje się tak samo na różnych, pewnych akumulatorach, problem jest zwykle po jego stronie. Pojedyncza kontrolka może się mylić, ale fizyczne symptomy już nie.

• Brak reakcji mimo poprawnego podłączenia - jeśli kabel, bezpiecznik i gniazdko są dobre, a urządzenie dalej milczy, coś jest nie tak z elektroniką albo zasilaniem wewnętrznym.
• Wybija bezpiecznik po każdym podłączeniu - to często znak zwarcia, uszkodzonego przewodu lub awarii mostka prostowniczego.
• Nadmierne grzanie się obudowy - lekki wzrost temperatury jest normalny, ale zapach spalenizny, mięknący plastik albo parząca obudowa to już sygnał alarmowy.
• Naprzemienne starty i zatrzymania - jeśli prostownik co chwilę gubi ładowanie na sprawnym akumulatorze, problem bywa w układzie kontroli lub czujniku temperatury.
• Napięcie spada natychmiast po podłączeniu lekkiego obciążenia - urządzenie może nie utrzymywać parametrów pod pracą, co oznacza realną usterkę sekcji zasilania.
• Iskrzenie, trzaski, dym lub dziwny zapach - tu nie ma już miejsca na eksperymenty, tylko odłączam wszystko i kończę test.

W prostownikach z wentylatorem dodatkowym sygnałem jest wentylator, który nie rusza mimo nagrzewania się urządzenia, albo pracuje wyraźnie głośniej niż kiedyś. Sam hałas nie przesądza jeszcze o awarii, ale w połączeniu z niestabilnym ładowaniem daje już sensowny trop. Z tego miejsca łatwo przejść do błędów po drugiej stronie, bo wiele „usterek” wcale nie wynika z zepsutego prostownika.

Najczęstsze błędy przy sprawdzaniu prostownika

Najczęściej widzę trzy pomyłki. Po pierwsze, test na całkowicie rozładowanym akumulatorze bez sprawdzenia, czy dany model w ogóle potrafi wystartować przy tak niskim napięciu. Po drugie, pomiar w złym trybie, na przykład AGM zamiast zwykłego 12V albo odwrotnie. Po trzecie, ocenianie pracy prostownika po samym wskazaniu na wyświetlaczu, bez sprawdzenia, czy prąd i napięcie faktycznie odpowiadają ładowaniu.

• Nie testuj prostownika tylko „na sucho”, bo wynik potrafi być mylący.
• Nie zakładaj, że brak reakcji oznacza awarię, jeśli akumulator ma zbyt niskie napięcie startowe.
• Nie ignoruj zaśniedziałych klem i luźnych styków, bo robią spadki napięcia.
• Nie używaj trybu niezgodnego z baterią, zwłaszcza przy AGM i nowoczesnych akumulatorach.
• Nie oceniaj sprawności po pierwszych 10 sekundach, jeśli prostownik pracuje w wieloetapowym cyklu ładowania.

Jeśli miałbym wskazać jeden błąd, który najbardziej zniekształca wyniki, to jest nim właśnie zły tryb lub zły typ akumulatora. W praktyce to wystarczy, żeby dobry prostownik wyglądał jak uszkodzony, dlatego zanim uznasz urządzenie za wadliwe, koniecznie porównaj je z baterią, do której je podłączasz. A jeśli po tej korekcie nadal coś się nie zgadza, wtedy ma sens pytać, czy naprawa w ogóle się opłaca.

Kiedy naprawa ma sens, a kiedy lepiej wymienić urządzenie

Tu jestem dość pragmatyczny. Jeśli problem dotyczy bezpiecznika, kabla, uszkodzonej końcówki albo zaśniedziałej klemy, naprawa zwykle ma sens, bo koszt jest niski, a efekt bywa natychmiastowy. Inaczej patrzę na uszkodzenie elektroniki, przebarwioną płytkę, ślady przegrzania albo powtarzające się wyłączanie zabezpieczeń. Taki prostownik może jeszcze działać „na chwilę”, ale bezpieczeństwo i stabilność pracy są już wątpliwe.

Wymiana jest rozsądna szczególnie wtedy, gdy stary model nie obsługuje właściwego programu dla twojego akumulatora. Dziś to ważniejsze niż kiedyś, bo wiele aut i motocykli jeździ na akumulatorach AGM, a część sprzętu wymaga ładowania podtrzymującego. Jeśli potrzebujesz prostownika do okazjonalnego ładowania i podtrzymania 12V, dobrze dobrany nowy model często rozwiązuje problem lepiej niż próba ratowania przestarzałej konstrukcji.

Ja patrzę też na wygodę diagnozy. Inteligentny prostownik z czytelnym trybem AGM, funkcją podtrzymania i jasnymi komunikatami zwykle szybciej pozwala odróżnić awarię od normalnej pracy niż najstarsze, transformatorowe urządzenia. To nie jest kwestia marketingu, tylko po prostu łatwiejszej diagnostyki.

Jak dbać o prostownik, żeby nie fałszował testów i działał dłużej

Na końcu zostawiam rzecz, o której wielu kierowców przypomina sobie dopiero po awarii: prostownik też wymaga podstawowej obsługi. Ja przechowuję go w suchym miejscu, nie zwijam przewodów zbyt ciasno, regularnie sprawdzam stan klem i czyściłbym je tak samo chętnie, jak klemy akumulatora. Jeśli urządzenie ma wentylator, zostawiam wokół niego trochę miejsca, bo zatkane otwory wentylacyjne szybko robią z dobrego prostownika bardzo ciepły problem.

• Przechowuj prostownik w suchym miejscu, z dala od wilgoci i pyłu.
• Sprawdzaj stan przewodów co kilka miesięcy, szczególnie przy końcówkach.
• Po każdym użyciu odpinaj go spokojnie, bez szarpania za kabel.
• Utrzymuj klemy w czystości, bo brudne styki zafałszują pomiar.
• Dobieraj tryb do akumulatora, zamiast liczyć, że „jakoś się dopasuje”.

Jeśli chcesz mieć pewność, sprawdzaj prostownik zawsze na tym samym, pewnym akumulatorze i notuj zachowanie napięcia. To szybsze niż zgadywanie po kontrolkach i zwykle od razu pokazuje, czy winny jest prostownik, bateria czy połączenia.
