W praktyce odpowiedź na pytanie, jak podłączyć światła w przyczepie rolniczej, sprowadza się do trzech rzeczy: zgodnego gniazda, poprawnego układu pinów i porządnej masy. W tym artykule pokazuję kolejność pracy, rozkład pinów, typowe błędy i to, kiedy warto zostać przy 7-pin, a kiedy lepiej od razu postawić na inne złącze. To temat, w którym mały błąd potrafi unieruchomić cały zestaw, więc lepiej zrobić instalację raz i mieć spokój.
Najpierw sprawdź gniazdo, masę i zgodność lamp
- W przyczepach rolniczych najczęściej spotkasz okrągłe złącze 7-pin zgodne z ISO 1724 i instalację 12 V.
- Masa jest najczęstszym źródłem problemów, zwłaszcza po sezonie błota, wilgoci i mycia ciśnieniowego.
- Kolor przewodu pomaga, ale nie zastępuje testu multimetrem lub próbnikiem.
- Przy szerokości przyczepy powyżej 1,6 m dochodzą przednie światła pozycyjne, a przy większych gabarytach także oznaczenia boczne.
- Adapter 7/13-pin rozwiązuje różnicę we wtyczkach, ale nie naprawia źle zrobionej instalacji.
- Przed wyjazdem zawsze sprawdzam po kolei kierunkowskazy, stop, pozycje, przeciwmgielne i podświetlenie tablicy.
Zanim zaczniesz podłączać przewody
Ja zawsze zaczynam od dwóch pytań: jakie napięcie ma ciągnik i jaki typ złącza faktycznie siedzi w zestawie. W praktyce najwięcej problemów nie wynika z samych lamp, tylko z niezgodności między 12 V i 24 V, zabrudzonego gniazda albo zaśniedziałej masy. Jeśli przyczepa ma pracować na drodze publicznej, warto też od razu upewnić się, że komplet oświetlenia odpowiada konstrukcji zestawu, bo wóz rolniczy widoczny z tyłu to nie tylko wygoda, ale i obowiązek.
Przed pracą przygotowuję proste narzędzia: multimetr albo próbnik 12 V, szczypce do zaciskania, koszulki termokurczliwe, preparat do styków i odrobinę cierpliwości. W samochodowych instalacjach lubię sprawdzać przewody po funkcji, a nie tylko po kolorze, bo po kilku naprawach i wymianach lamp kolorystyka bywa już tylko sugestią. W przyczepie rolniczej szczególnie pilnuję też, czy wiązka nie będzie narażona na ciągłe załamania przy dyszlu i skręcie ciągnika.
Jeżeli masz starszą przyczepę, zwróć uwagę na stan opraw i mocowań. Zdarza się, że sama lampa jest jeszcze dobra, ale oprawka, styk masowy albo przewód przy ramie dawno przestały przewodzić stabilnie. To właśnie dlatego w praktyce naprawę zaczynam od sprawdzenia całego toru, a nie tylko od wymiany żarówki. Następny krok jest już prostszy: trzeba rozszyfrować, który pin robi co.

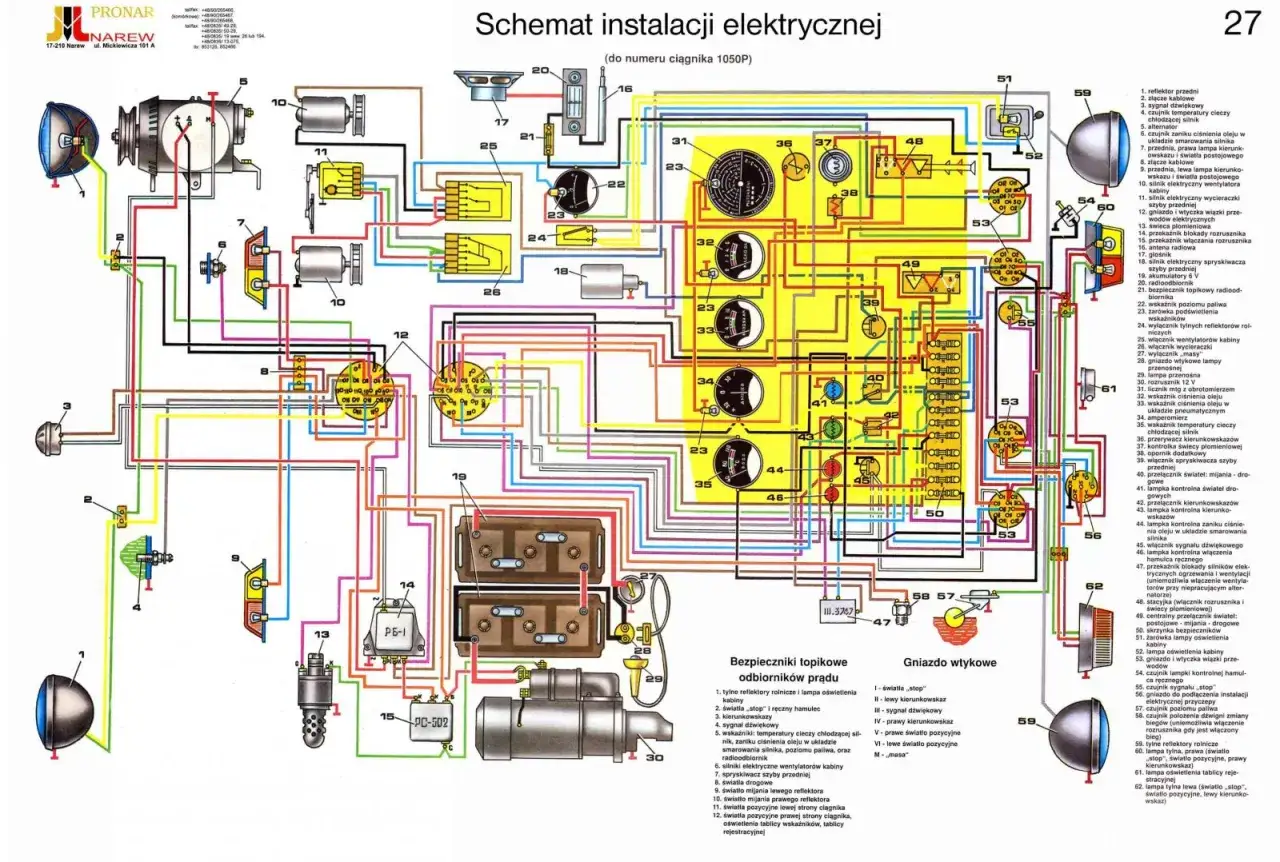

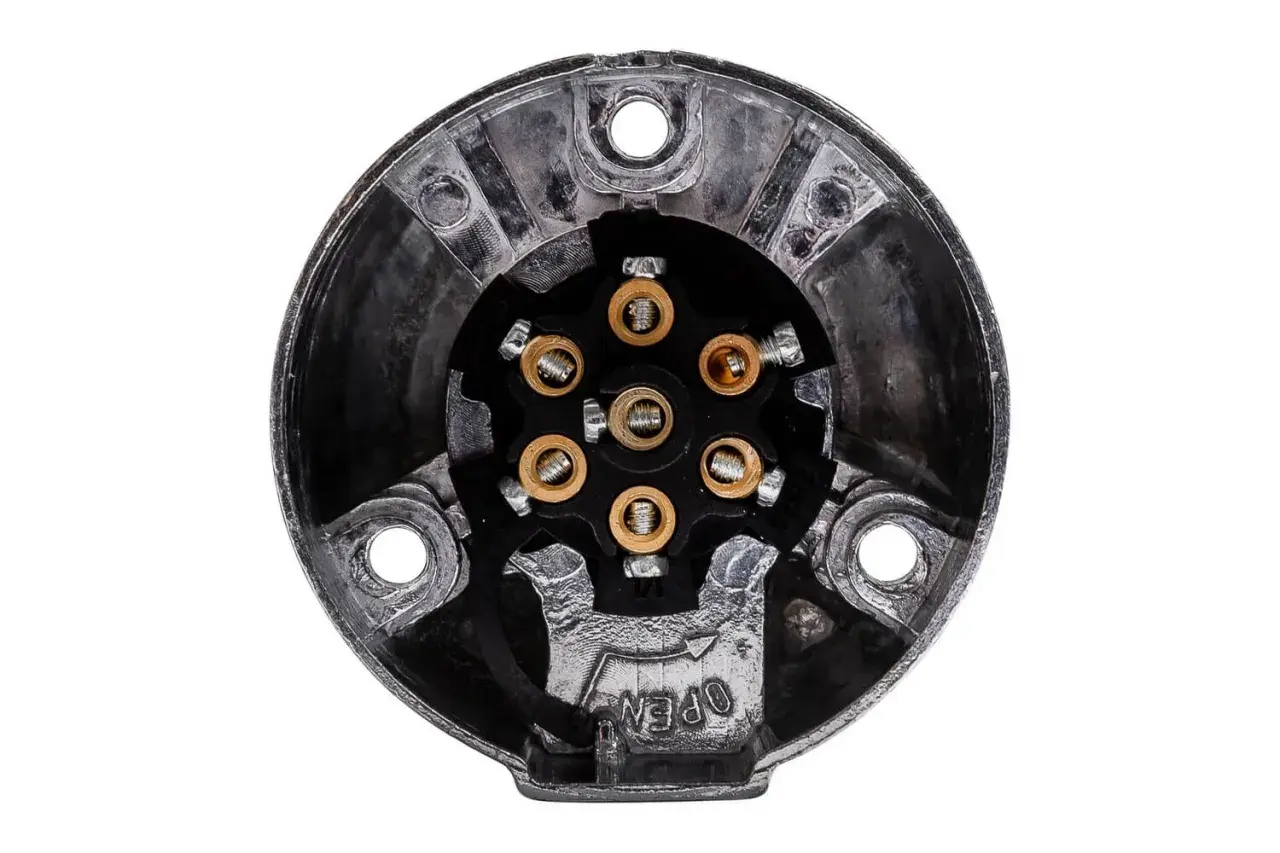

Układ pinów w gnieździe 7-pin, który musisz znać
Klasyczne 7-pinowe złącze 12 V opisuje norma ISO 1724. To nadal najczęstszy układ w prostych przyczepach rolniczych, bo daje dokładnie te funkcje, które są potrzebne do bezpiecznej jazdy, bez dokładania zbędnej elektroniki. Poniżej rozpisuję standardowy układ, ale od razu zaznaczam jedną rzecz: w przerabianych instalacjach nie ufam wyłącznie kolorom przewodów, tylko robię próbę napięciową.
| Pin | Funkcja | Typowy kolor | Znaczenie praktyczne |
|---|---|---|---|
| 1 | Kierunkowskaz lewy | Żółty | Obsługuje lewą stronę sygnalizacji |
| 2 | Tylne światło przeciwmgłowe | Niebieski | W starszych lub przerabianych wiązkach bywa wykorzystany niestandardowo |
| 3 | Masa | Biały | Najważniejszy tor powrotny prądu, bez niego wszystko zaczyna wariować |
| 4 | Kierunkowskaz prawy | Zielony | Obsługuje prawą stronę sygnalizacji |
| 5 | Światło pozycyjne prawe | Brązowy | W wielu zestawach zasila też prawą stronę podświetlenia tablicy |
| 6 | Światło stop | Czerwony | Uruchamia lampy hamowania |
| 7 | Światło pozycyjne lewe | Czarny | Współpracuje z lewą tylną pozycją i często z tablicą rejestracyjną |
W praktyce pin 3 ma większe znaczenie niż większość osób przypuszcza. Jeśli masa jest słaba, światła potrafią świecić przy gasnącym silniku, migać przy skręcie albo wracać do życia dopiero po poruszeniu wtyczką. Dlatego ja przy takiej instalacji najpierw doprowadzam porządną masę, a dopiero potem bawię się w resztę torów. Gdy układ pinów masz już rozszyfrowany, można przejść do samego montażu.
Podłączanie światła w przyczepie krok po kroku
Najbardziej praktycznie działa prosta kolejność. Najpierw wyłączam zasilanie, oczyszczam gniazdo i sprawdzam, czy w środku nie ma wilgoci, korozji albo wygiętych styków. Potem identyfikuję przewody miernikiem i zaczynam od masy, bo bez niej nawet poprawnie podłączona wiązka potrafi zachowywać się losowo.
- Odłącz ciągnik lub przynajmniej upewnij się, że obwód nie jest pod napięciem.
- Oczyść złącze, styki i miejsce przykręcenia masy.
- Sprawdź, czy instalacja pracuje na 12 V, a nie 24 V.
- Podłącz przewód masowy do pinu 3 i do czystego punktu na ramie albo do osobnego przewodu powrotnego.
- Podłącz kolejno kierunkowskazy, światła pozycyjne, stop i przeciwmgielne.
- Na końcu podepnij oświetlenie tablicy i ewentualne dodatkowe lampki boczne, jeśli zestaw je ma.
- Zabezpiecz wszystkie miejsca łączenia koszulką termokurczliwą lub szczelną obudową.
- Przetestuj każdą funkcję osobno, najlepiej z kimś, kto stoi przy przyczepie i obserwuje lampy.
Jeżeli montuję lampy LED, dodatkowo patrzę na reakcję całego obwodu po włączeniu kierunkowskazów. Zbyt szybkie miganie albo przygasanie po uruchomieniu jednej funkcji zwykle oznacza problem z masą, zbyt mały przekrój przewodu albo niezgodność między starą instalacją a nową lampą. Taki objaw łatwo pomylić z uszkodzoną żarówką, ale w praktyce najczęściej winny jest tor zasilania, nie sama oprawa. Na tym etapie warto już wiedzieć, które światła w przyczepie muszą działać obowiązkowo.
Które światła i oznaczenia muszą działać na przyczepie rolniczej
Przyczepa rolnicza poruszająca się po drogach publicznych musi być widoczna z przodu, z tyłu i, w zależności od gabarytów, także z boków. W polskich warunkach technicznych podstawą są tylne światła pozycyjne, kierunkowskazy, światła stop, oświetlenie tablicy rejestracyjnej oraz czerwone trójkątne odblaski z tyłu. W praktyce przyda się też przednie światło pozycyjne, jeśli szerokość przyczepy przekracza 1,6 m.
| Sytuacja | Co powinno być uwzględnione | Dlaczego to ważne |
|---|---|---|
| Standardowa przyczepa rolnicza | Tylne pozycje, stop, kierunkowskazy, oświetlenie tablicy, czerwone odblaski trójkątne | To absolutna baza widoczności i sygnalizacji |
| Szerokość od 1,6 m | Przednie światła pozycyjne | Szerszy zespół musi być czytelny także od przodu |
| Szerokość powyżej 2,1 m | Światła obrysowe przednie i tylne | Pomagają ocenić faktyczny obrys zestawu w ciemności |
| Dłuższy zestaw | Boczne odblaski lub światła boczne | Chronią przed „znikaniem” przyczepy w lusterku i po zmroku |
W przyczepach rolniczych nie lekceważę też trójkątnej tablicy wyróżniającej. To detal, który wielu kierowców traktuje jak formalność, a on naprawdę poprawia rozpoznawalność całego zestawu. Jeśli przyczepa ma jeździć często po drodze, warto myśleć o oświetleniu jak o systemie, a nie o zbiorze pojedynczych lampek. I właśnie dlatego przed kolejnym zakupem dobrze porównać, czy 7-pin jeszcze wystarczy, czy czas przejść na inne złącze.
7-pin, 13-pin czy adapter
Do klasycznej przyczepy rolniczej 7-pin zwykle w zupełności wystarcza. To rozwiązanie proste, tanie i szeroko dostępne, a przy podstawowym oświetleniu nie ma sensu komplikować instalacji bez potrzeby. Inaczej patrzę na zestawy, które mają dodatkowe funkcje, bo wtedy 13-pin daje po prostu większy zapas możliwości.
| Rozwiązanie | Zalety | Ograniczenia | Kiedy wybieram |
|---|---|---|---|
| 7-pin | Najprostsze, tanie, wystarczające do podstawowych świateł | Brak zapasu na dodatkowe obwody | Przy zwykłej przyczepie rolniczej bez dodatkowych odbiorników |
| 13-pin | Lepszy zapas funkcji, wygodny przy nowych instalacjach | Droższy i nie zawsze potrzebny | Gdy chcesz zostawić rezerwę na cofanie, zasilanie pomocnicze lub nowszy osprzęt |
| Adapter 7/13-pin | Szybko rozwiązuje różnicę we wtyczkach | Nie naprawia złej instalacji i zwykle obsługuje tylko podstawowe funkcje | Gdy ciągnik i przyczepa mają różne standardy, ale sama wiązka jest sprawna |
Ja adapter traktuję jako most, a nie jako docelowe rozwiązanie. Jeśli ktoś regularnie pracuje z różnymi maszynami, lepiej od razu przemyśleć porządną wiązkę niż żyć na przejściówkach. W takim układzie cała instalacja jest prostsza w diagnostyce, a to bezpośrednio prowadzi do kolejnego problemu, który widzę najczęściej: błędów po montażu.
Najczęstsze błędy i jak je rozpoznać
W tej robocie usterki mają bardzo charakterystyczne objawy. Jeśli kierunkowskaz świeci razem ze stopem, prawa strona żyje własnym życiem albo lampy działają tylko do pierwszego skrętu, zwykle nie chodzi o „magiczne zwarcie”, tylko o źle podłączony pin, słabą masę albo przetarty przewód przy dyszlu. To akurat da się szybko wychwycić, jeśli nie zakłada się z góry, że winna jest żarówka.
| Objaw | Najczęstsza przyczyna | Co sprawdzić w pierwszej kolejności |
|---|---|---|
| Stop i kierunkowskaz mieszają się | Pomyłka na pinach lub przerobiona wtyczka | Układ pinów 1, 4 i 6 oraz zgodność przewodów |
| Świeci tylko jedna strona | Zła masa albo przerwany przewód zasilający | Pin 3, miejsce masowe na ramie i ciągłość przewodu |
| Lampy przygasają przy skręcie | Przewód naciąga się przy dyszlu | Promień gięcia wiązki i stan połączeń przy ruchomych elementach |
| Bezpiecznik przepala się po wpięciu | Zwarcie do ramy lub wilgoć w gnieździe | Styk wtyczki, przewód w pobliżu ramy i wnętrze lamp |
| LED-y migają lub świecą niestabilnie | Spadek napięcia, słaba masa albo niepasujący moduł | Zasilanie pod obciążeniem i jakość połączeń |
Jeśli miałbym wskazać jeden błąd, który naprawdę wraca najczęściej, wybrałbym niedokładne oczyszczenie masy. Brudny punkt przykręcenia potrafi zabić nawet nową instalację, a po sezonie pracy w polu efekt jest jeszcze gorszy. Dlatego po diagnozie przechodzę zawsze do części, bo właśnie tam najłatwiej poprawić trwałość całego układu.
Jakie części kupić, żeby instalacja nie padła po pierwszym błocie
Jeżeli składam albo odświeżam wiązkę, nie oszczędzam na trzech rzeczach: złączu, przewodzie i uszczelnieniu. Resztę można dobrać rozsądnie, ale właśnie te elementy decydują o tym, czy instalacja przetrwa deszcz, kurz i mycie pod ciśnieniem. Poniżej podaję orientacyjne widełki cenowe, bo w praktyce to najczęściej pomaga podjąć decyzję szybciej niż sama specyfikacja.
| Element | Na co patrzę | Orientacyjny koszt |
|---|---|---|
| Gniazdo lub wtyk 7-pin | Szczelna obudowa, pewne styki, odciążenie przewodu | 20-60 zł |
| Kompletna wiązka do przyczepy | Przeznaczenie do maszyn rolniczych, elastyczny przewód, odporność na wodę | 120-350 zł |
| Para tylnych lamp LED | Homologacja, szczelność, odporność na wstrząsy | 150-450 zł |
| Adapter 7/13-pin | Solidne styki i dobre spasowanie | 30-100 zł |
| Preparat do styków, koszulki termokurczliwe, drobne akcesoria | Ochrona przed korozją i wodą | 10-40 zł |
| Moduł lub rezystor do LED | Gdy instalacja ciągnika źle współpracuje z lampami LED | 40-150 zł |
W praktyce najwięcej sensu ma dopłata do szczelnego złącza i lepszego przewodu, bo to one pierwsze dostają po kościach od błota, soli i wody. Samych lamp też nie warto kupować „na styk” pod względem jakości, zwłaszcza jeśli przyczepa regularnie jedzie po drogach publicznych. Jeżeli wszystko już działa, zostaje ostatni etap: krótki przegląd przed sezonem, który oszczędza najwięcej nerwów.
Przegląd przed sezonem, który oszczędza nerwy na drodze
Ja robię taki przegląd szybciej, niż trwa tankowanie: sprawdzam wtyczkę, docisk pinów, stan masy, reakcję każdej lampy i czy wiązka nie ociera o elementy ruchome przy maksymalnym skręcie. Po myciu ciśnieniowym patrzę szczególnie na złącza, bo tam najszybciej wraca korozja i pierwszy spadek jakości świecenia. To prosty nawyk, ale właśnie on najczęściej decyduje, czy przyczepa wyjedzie bez problemu, czy zacznie mrugać i przygasać w najmniej odpowiednim momencie.
Jeśli chcesz mieć spokój na dłużej, myśl o całej instalacji jak o zestawie połączonych ze sobą elementów, a nie o kilku osobnych lampach. Dobre gniazdo, poprawna masa, zgodny pinout i szczelne połączenia robią większą różnicę niż najbardziej efektowna lampa LED. Właśnie tak podchodzę do napraw w przyczepach rolniczych, bo w praktyce to daje najpewniejszy efekt i najmniej niespodzianek na trasie.
