W praktyce najwięcej problemów nie sprawia sama lampa, tylko niepewna masa, źle dobrane piny i przypadkowo połączone przewody. Poniżej rozpisuję, jak wygląda schemat podłączenia świateł przyczepy rolniczej, kiedy wystarcza 7-pin 12 V, a kiedy lepiej sięgnąć po inny standard, oraz jak szybko sprawdzić instalację, żeby nie zgadywać przy pierwszym podłączeniu. To tekst dla kogoś, kto chce podpiąć przyczepę porządnie, a nie „na próbę i jakoś to będzie”.
Najważniejsze rzeczy do zapamiętania przed podłączeniem
- W większości rolniczych przyczep pracuje 7-pin 12 V zgodny z ISO 1724.
- Masa na pinie 3 jest krytyczna; bez niej światła zaczynają świecić losowo.
- Typowy zestaw obejmuje kierunkowskazy, stop, pozycyjne, przeciwmgielne i oświetlenie tablicy.
- Kolory przewodów są pomocne, ale nie wolno ufać im bezwarunkowo w starszych wiązkach.
- Połączenia lutowane i koszulki termokurczliwe dają trwalszy efekt niż szybkozłączki.
- Jeśli ciągnik ma instalację 24 V albo przyczepa ma dodatkowe obwody, standard 7-pin 12 V może nie wystarczyć.
Jaki standard ma najczęściej przyczepa rolnicza
Jeżeli mówimy o typowej przyczepie rolniczej, punkt wyjścia jest prosty: najczęściej spotkasz 7-pinowe złącze 12 V, czyli układ zgodny z ISO 1724. Taki zestaw obsługuje podstawowe światła drogowe i w większości prac polowych w zupełności wystarcza. Inaczej mówiąc, nie potrzebujesz od razu rozbudowanej instalacji, jeśli przyczepa ma tylko jechać po drodze i być dobrze widoczna.
Ja zawsze zaczynam od sprawdzenia, czy mam do czynienia z układem 12 V, bo to decyduje o wszystkim: o wtyczce, gnieździe, lampach i nawet o przekroju przewodów. W praktyce istnieje też 7-pin 24 V, zgodny z innym standardem, ale nie należy go mieszać z instalacją 12 V tylko dlatego, że złącze wygląda podobnie.
| Wariant | Do czego służy | Plusy | Ograniczenia | Kiedy ma sens |
|---|---|---|---|---|
| 7-pin 12 V | Podstawowe światła przyczepy | Prosty, tani, bardzo popularny | Brak dodatkowych obwodów | Większość przyczep rolniczych |
| 7-pin 24 V | Podstawowe światła w instalacjach 24 V | Pasuje do cięższych zestawów | Nie jest zamiennikiem 12 V | Gdy ciągnik i osprzęt pracują na 24 V |
| 13-pin 12 V | Dodatkowe funkcje, np. cofanie i zasilanie pomocnicze | Więcej możliwości, wygodniejszy w nowych zestawach | Droższy i bardziej złożony | Gdy przyczepa ma więcej niż podstawowe oświetlenie |
Jeśli masz tylko lampy drogowe i jeden obwód przeciwmgielny, 7-pin zwykle załatwia sprawę. Kiedy już wiesz, jaki standard masz przed sobą, można bezpiecznie przejść do samych pinów.
Rozpiska pinów i kolorów przewodów
W 7-pinie najważniejsze jest to, żeby patrzeć na funkcję pinu, a nie ślepo na kolor izolacji. W idealnym układzie kolory są zgodne z normą, ale w starszych przyczepach rolniczych widziałem już kilka twórczych interpretacji i dlatego zawsze wolę sprawdzić miernikiem, co naprawdę wychodzi z kabla.
| Pin | Oznaczenie | Funkcja | Typowy kolor | Praktyczna uwaga |
|---|---|---|---|---|
| 1 | L | Lewy kierunkowskaz | żółty | To pierwszy obwód, który warto sprawdzić po masie. |
| 2 | 54G | Tylne światło przeciwmgielne | niebieski | W prostych zestawach bywa niewykorzystane, ale nie wolno go podpinać losowo. |
| 3 | 31 | Masa | biały | To najważniejszy przewód całej instalacji. |
| 4 | R | Prawy kierunkowskaz | zielony | Jeśli po podłączeniu mruga złą stroną, tu zwykle jest błąd. |
| 5 | 58R | Prawe światło pozycyjne | brązowy | W przyczepach z lampami zespolonymi zasila prawą stronę tyłu. |
| 6 | 54 | Światła stop | czerwony | Przy hamowaniu musi zapalać się wyraźnie i równomiernie. |
| 7 | 58L | Lewe światło pozycyjne i oświetlenie tablicy rejestracyjnej | czarny | Ten obwód zwykle „niesie” też lampkę tablicy. |
Jeżeli coś się nie zgadza, nie zgaduję po kolorach, tylko potwierdzam funkcję próbnikiem lub multimetrem. To zwykle oszczędza więcej czasu niż późniejsze szukanie, dlaczego jedna strona świeci słabo, a druga wcale. Z samych pinów wynika jeszcze jedno: trzeba wiedzieć, jakie światła w ogóle muszą być w przyczepie.
Jakie światła powinny pracować na przyczepie rolniczej
Przyczepa poruszająca się po drodze publicznej musi być czytelna z tyłu i z boków. W praktyce oznacza to nie tylko „żeby coś świeciło”, ale żeby każdy obwód robił dokładnie to, do czego został przewidziany. W aktualnych wymaganiach dla pojazdów z przyczepą liczą się przede wszystkim tylne pozycyjne, kierunkowskazy, stop, oświetlenie tablicy i tylne odblaski, a przy szerszych konstrukcjach dochodzą dodatkowe elementy widoczności.
- Światła pozycyjne tylne po lewej i prawej stronie.
- Światła stop, które reagują na hamowanie ciągnika i sygnalizują je w przyczepie.
- Kierunkowskazy lewy i prawy, działające niezależnie od pozostałych świateł.
- Oświetlenie tablicy rejestracyjnej, zwykle zasilane razem z lewą pozycją.
- Tylne odblaski, w przyczepach jako element obowiązkowy widoczności.
- Przednie pozycyjne, jeśli szerokość przyczepy wynosi 1,6 m lub więcej.
Warto też pamiętać, że w praktyce przyczepa rolnicza często pracuje w błocie, wodzie i kurzu, więc nawet dobry układ elektryczny będzie zawodził, jeśli lampy i złącza są słabe jakościowo. Kiedy wiem już, jakie obwody muszą działać, dobieram części tak, żeby instalacja miała sens nie tylko na stole, ale i po trzech tygodniach pracy w terenie.
Jakie części i narzędzia przygotować przed montażem
Przy naprawie albo budowie instalacji nie kupuję „samego kabla”, tylko komplet elementów, które realnie trzymają połączenie. W 2026 roku najprostsze złącza 7-pin 12 V kosztują zwykle kilkanaście złotych, a kompletne zestawy lamp z przewodem mogą kosztować od około 80 zł do ponad 250 zł, zależnie od tego, czy są na magnesie, czy są to lampy LED do stałego montażu.
| Element | Typowy koszt | Po co go biorę |
|---|---|---|
| Gniazdo 7-pin 12 V | ok. 10-30 zł | To punkt wejścia instalacji do przyczepy. |
| Wtyczka 7-pin 12 V | ok. 6-25 zł | Najtańszy element, ale awaryjny przy słabym styku. |

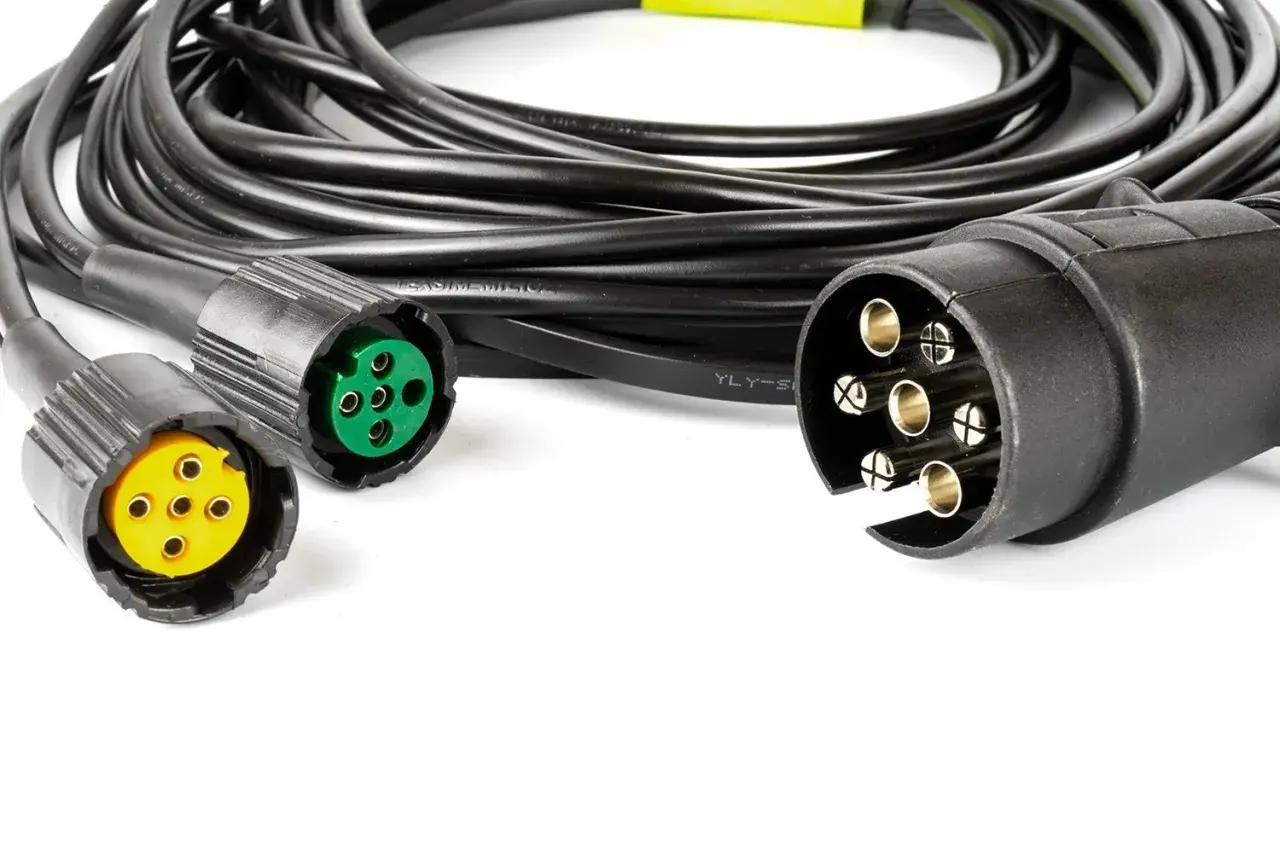

| Zestaw lamp na magnes z 7-pin | ok. 77-140 zł | Dobry do szybkiego montażu i sprzętu używanego okazjonalnie. |
| Zestaw LED z przewodem 7-pin | ok. 87-250 zł | Lepszy do regularnej pracy i trudniejszych warunków. |
| Kompletna wiązka do przyczepy | ok. 150-900 zł | Przy budowie instalacji od zera lub większym remoncie. |
| Koszulki termokurczliwe, peszel, opaski | ok. 20-60 zł | Chronią przewody przed wilgocią i przetarciem. |
| Multimetr lub tester | ok. 30-150 zł | Bez tego naprawa bywa zgadywaniem. |
Do tego dorzucam jeszcze podstawowe narzędzia: ściągacz izolacji, zaciskarkę, lutownicę i odrobinę preparatu do styków. Ja do stałej eksploatacji wolę połączenia lutowane i zabezpieczone termokurczką, bo szybkozłączki w błocie i wilgoci zwykle wygrywają tylko w katalogu. Gdy części są już na stole, montaż da się zrobić bez improwizacji.
Jak podłączyć instalację krok po kroku
Najpierw odłączam zasilanie, potem sprawdzam, czy gniazdo i lampy są czyste, suche i bez śniedzi. To może brzmieć banalnie, ale przy takich instalacjach właśnie brud i korozja robią najwięcej szkód. Dopiero później przechodzę do samego podłączenia.
- Sprawdź, czy przyczepa i ciągnik pracują w tym samym napięciu, najlepiej 12 V.
- Ustal funkcję każdego przewodu, a nie tylko jego kolor.
- Podłącz najpierw masę, czyli pin 3, bo od niej zależy stabilność całego układu.
- Następnie przypnij kierunkowskazy, pozycje, stop i przeciwmgielne zgodnie z pinami.
- Wszystkie łączenia zabezpiecz lutem lub porządnym zaciskiem i zakryj koszulką termokurczliwą.
- Poprowadź przewody w peszlu i zamocuj je tak, żeby nie ocierały o ramę, resory ani ruchome elementy.
- Na końcu wykonaj test świateł po kolei, najlepiej z drugą osobą przy przyczepie.
W nowocześniejszym ciągniku z elektroniką pokładową lepiej nie podłączać wszystkiego „na krótko” do tylnych lamp, tylko użyć dedykowanego modułu albo przemyślanej wiązki. To nie jest fanaberia, tylko sposób na uniknięcie błędów komputera i dziwnych objawów typu przygasanie, błędne miganie albo komunikat o uszkodzonej żarówce. Kiedy instalacja działa, pojawia się kolejne pytanie: czy 7-pin naprawdę wystarczy na długo.
Kiedy 7-pin wystarczy, a kiedy lepszy jest 13-pin
Jeśli przyczepa ma tylko oświetlenie drogowe, 7-pin zwykle jest rozwiązaniem najrozsądniejszym. Jest prostszy, tańszy i łatwiejszy w serwisie, a do typowej przyczepy rolniczej daje dokładnie tyle funkcji, ile potrzeba. 13-pin ma sens wtedy, gdy chcesz dołożyć cofanie, dodatkowe zasilanie albo korzystać z bardziej rozbudowanej instalacji.
| Parametr | 7-pin 12 V | 13-pin 12 V |
|---|---|---|
| Podstawowe światła | Tak | Tak |
| Światło cofania | Nie | Tak |
| Dodatkowe zasilanie | Nie | Tak |
| Prostota montażu | Wyższa | Niższa |
| Koszt części | Zwykle niższy | Zwykle wyższy |
| Zastosowanie w rolnictwie | Bardzo częste | Gdy przyczepa ma więcej obwodów |
W praktyce 13-pin wybiera się raczej po to, żeby mieć spokój z dodatkowymi funkcjami, a nie dlatego, że 7-pin „się nie nadaje”. Jeśli przyczepa ma tylko jeździć, świecić i być czytelna, dobrze zrobiony 7-pin nadal robi robotę. Kiedy coś nie działa, najczęściej problem nie leży w samym standardzie, tylko w błędach montażowych.
Najczęstsze błędy i jak je szybko znaleźć
W instalacjach przyczepowych większość problemów zaczyna się od masy albo korozji styków. Dopiero potem patrzę na błędne podłączenie pinów, za cienkie przewody i uszkodzenia mechaniczne kabla. To ważne, bo objawy potrafią wyglądać dramatycznie, a przyczyna bywa prozaiczna.
- Brak dobrej masy - światła przygasają, migają razem albo świecą „przez przypadek”.
- Zamienione piny lewego i prawego kierunku - kierunkowskaz działa po złej stronie.
- Zaśniedziałe styki - instalacja działa tylko po poruszeniu wtyczką.
- Zbyt cienki przewód - lampy są słabe, a po chwili pojawia się spadek napięcia.
- Uszkodzony kabel przy ramie - objawy pojawiają się losowo przy skręcie lub na nierównościach.
- Pomyłka 12 V z 24 V - złącze może pasować mechanicznie, ale elektrycznie układ już nie.
Jeżeli chcę namierzyć usterkę szybko, zaczynam od masy, potem mierzę napięcie na każdym pinie i dopiero na końcu rozbieram lampy. To zwykle wystarcza, żeby znaleźć winnego bez rozpinania połowy przyczepy. Kiedy instalacja już świeci poprawnie, zostaje ostatnia rzecz: utrzymać ją w takim stanie, żeby nie zawiodła w najgorszym momencie.
Co sprawdzam przed wyjazdem w pole i na drogę
Przyczepa rzadko psuje się „na sucho”. Najczęściej odmawia współpracy po deszczu, po myciu albo po kilku tygodniach pracy w błocie, kiedy kontakt zdążył już złapać wilgoć. Dlatego przed wyjazdem sprawdzam kilka rzeczy zawsze w tej samej kolejności.
- czy klapka gniazda domyka się szczelnie,
- czy wtyczka wchodzi bez luzu i bez szarpania,
- czy przewód nie ociera o ramę ani o elementy ruchome,
- czy wszystkie lampy świecą równomiernie,
- czy tablica rejestracyjna jest dobrze doświetlona,
- czy odblaski nie są zasłonięte błotem,
- czy w kabinie albo skrzynce masz zapasowy bezpiecznik i podstawowy tester.
Jeśli instalacja ma działać niezawodnie, traktuję ją jak część eksploatacyjną, a nie jednorazowy montaż. Kilka minut na czyszczenie styków, kontrolę masy i obejrzenie kabla przed sezonem zwykle oszczędza najwięcej nerwów wtedy, gdy trzeba wyjechać w pole po zmroku.
