Podłączenie przerywacza kierunkowskazów - Jak uniknąć błędów w pinach?

Dominik Baran 6 września 2026

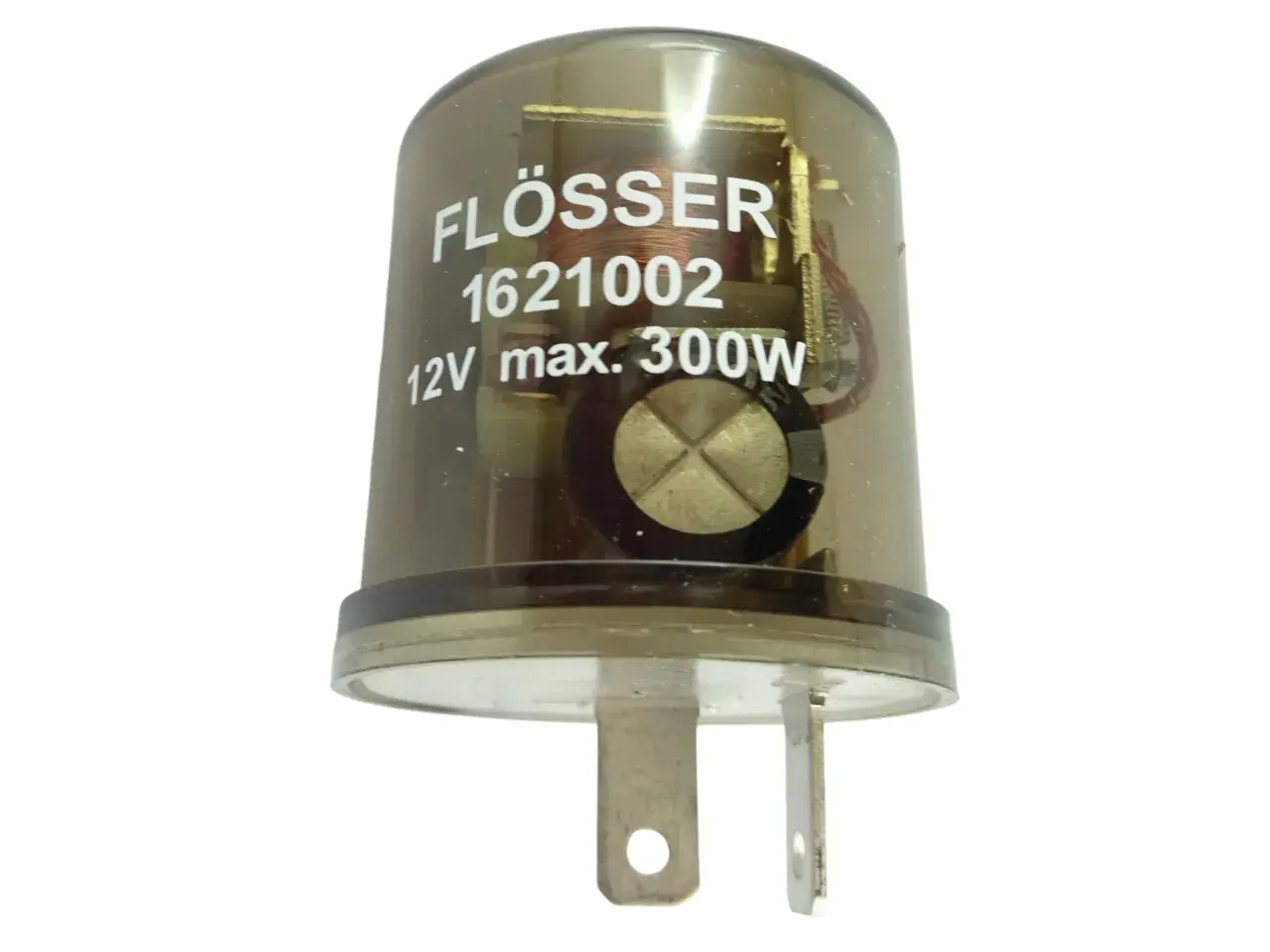

Przekaźnik kierunkowskazów Flösser 1621002, 12V max. 300W. Kluczowy element do podłączenia przerywacza kierunkowskazów w pojeździe.

Spis treści

Podłączenie przerywacza kierunkowskazów wydaje się proste, dopóki nie trafia się na inny układ pinów, wersję LED albo instalację po przeróbkach. W praktyce najwięcej problemów powodują nie same lampy, tylko błędnie rozpoznane zaciski, brak masy albo przerywacz niedopasowany do obciążenia. Poniżej rozkładam temat na konkretne kroki: jak odczytać oznaczenia, jak wpiąć przewody i jak sprawdzić, czy całość działa tak, jak powinna.

Najważniejsze rzeczy do sprawdzenia przed montażem

  • Najpierw sprawdź napięcie instalacji: 12 V i 24 V nie są zamienne.
  • Odczytaj oznaczenia na obudowie, bo 49, 49a, 31, L, X i C oznaczają różne funkcje.
  • W układzie LED potrzebny jest przerywacz zgodny z małym poborem prądu albo z odpowiednim obciążeniem.
  • Nie sugeruj się samymi kolorami przewodów, bo po naprawach i swapach często są już niemiarodajne.
  • Po montażu sprawdź lewą i prawą stronę osobno oraz światła awaryjne.
  • Jeśli kierunki migają za szybko, zwykle problem leży w dopasowaniu, masie albo jednym z punktów połączenia.

Jak rozpoznać zaciski i typ przerywacza

Zanim zacznę cokolwiek podpinać, patrzę na oznaczenia na obudowie. To ważniejsze niż sam wygląd kostki, bo w praktyce podobne przerywacze mogą działać zupełnie inaczej. W instalacjach samochodowych i motocyklowych najczęściej spotkasz zaciski 49 lub X jako wejście zasilania, 49a lub L jako wyjście na lampy oraz 31 jako masę. W niektórych wersjach pojawia się też wyprowadzenie C, P lub CP dla kontrolki na desce albo obwodów przyczepy.

HELLA podaje klasyczny układ 3-pinowy jako 49/X, 49a/L i 31, a to od razu pokazuje, dlaczego jeden przerywacz nie pasuje do każdego pojazdu. W starszych i prostszych układach spotyka się wersję 2-pin, w której jeden styk zasila moduł, a drugi oddaje pulsujące napięcie na kierunki. W bardziej rozbudowanych konstrukcjach, zwłaszcza z kontrolką awarii lub obsługą przyczepy, dochodzą kolejne piny i wtedy bez schematu konkretnego modelu łatwo się pomylić.

Typ przerywacza Najczęstsze zaciski Gdzie spotykany Na co uważać
2-pin Zasilanie i wyjście na obciążenie Skutery, starsze motocykle, proste instalacje Trzeba trafić w właściwe napięcie i obciążenie lamp
3-pin 49/X, 49a/L, 31 Samochody osobowe, motocykle, uniwersalne zamienniki Masa musi być pewna i czysta
4-pin 49, 49a, 31, C/P albo wariant producenta Układy z kontrolką awarii, awaryjnymi lub dodatkowymi funkcjami Nie wolno zgadywać funkcji czwartego pinu
5-6 pin Dodatkowe wyjścia kontrolne, przyczepa, osobne obwody Pojazdy użytkowe i rozbudowane instalacje Tu schemat jest obowiązkowy, a nie opcjonalny

Jeśli mam powiedzieć jedną rzecz, która oszczędza najwięcej czasu, to brzmi ona tak: nie zakładaj, że nowy przerywacz ma identyczne wyprowadzenia jak stary. Nawet przy tym samym napięciu i podobnej obudowie różnice w pinach potrafią zmienić cały układ działania. Właśnie dlatego następny krok zawsze zaczynam od sprawdzenia, jak bezpiecznie wpiąć przewody do konkretnej wersji.

Jak podłączyć go w najczęstszych układach

Podłączenie robię na odłączonym zasilaniu i po prostu idę po funkcjach, nie po kolorach. Najpierw identyfikuję przewód zasilający, potem wyjście na kierunkowskazy, a na końcu masę i ewentualną kontrolkę. To podejście jest mniej efektowne niż szybkie „na próbę”, ale dużo bezpieczniejsze, zwłaszcza gdy instalacja była wcześniej przerabiana.

Układ 2-pin

W wersji 2-pin jeden styk dostaje plus po stacyjce lub zasilanie z bezpiecznika, a drugi prowadzi impulsy do przełącznika kierunkowskazów albo bezpośrednio do obwodu lamp. Tu najważniejsza jest zgodność napięcia i obciążenia. Jeśli zamieniasz stary termiczny przerywacz na elektroniczny, to sam fakt, że „pasuje w kostkę”, nie oznacza jeszcze poprawnej pracy.

Układ 3-pin

To najwygodniejszy i najczęściej spotykany wariant. Zasilanie trafia na 49 lub X, wyjście na lampy idzie z 49a lub L, a 31 to masa. W praktyce po takim podłączeniu kierunki powinny migać równo po obu stronach, a kontrolka na zegarach działać bez opóźnienia. Jeśli kontrolka nie świeci lub miga odwrotnie, zwykle problem leży w trzecim przewodzie albo w samym doborze przerywacza do instalacji.

Przeczytaj również: Jak odkamienić chłodnicę w samochodzie i uniknąć kosztownych napraw

Układ 4-pin i wersje z kontrolką

Tu ostrożność jest obowiązkowa, bo czwarty pin nie zawsze oznacza to samo. W jednych modelach obsługuje lampkę kontrolną, w innych współpracuje z obwodem awaryjnym albo wersją pod przyczepę. Zamiast zgadywać, sprawdzam opis nadrukowany na obudowie i dopiero potem wpinam przewody. To szczególnie ważne w autach po swapach na LED albo po naprawach wiązki, gdzie kolory kabli bywają już przypadkowe.

W praktyce dobry montaż sprowadza się do pięciu ruchów:

  1. Odłączam akumulator albo przynajmniej zabezpieczam obwód przed przypadkowym zwarciem.
  2. Odczytuję oznaczenia na starym i nowym przerywaczu.
  3. Sprawdzam, który przewód jest zasilaniem, który wyjściem, a który masą.
  4. Wpinam konektory pewnie, bez luzu i bez doginania styków na siłę.
  5. Testuję lewą stronę, prawą stronę i światła awaryjne osobno.

HELLA podaje dla klasycznych przerywaczy rytm 90 ± 30 cykli na minutę, a w praktyce oznacza to po prostu równy, przewidywalny puls zamiast losowego tempa. Jeśli po podłączeniu wszystko działa, ale rytm jest nienaturalnie szybki albo zbyt wolny, nie ignoruję tego. To zwykle sygnał, że układ nie zgadza się z obciążeniem albo że gdzieś po drodze ginie prąd.

Gdy ten etap mam za sobą, przechodzę do najczęstszej pułapki, czyli do LED-ów i ich wpływu na pracę przerywacza.

Co zmienia się przy LED i dlaczego kierunki migają za szybko

LED-y zużywają dużo mniej prądu niż tradycyjne żarówki, więc stary przerywacz często uznaje taki pobór za awarię. Efekt jest znany: szybkie miganie, brak stabilnego rytmu albo reakcja tylko na jedną stronę. Z punktu widzenia kierowcy wygląda to jak uszkodzenie elektroniki, ale bardzo często chodzi tylko o niedopasowanie obciążenia.

W nowszych przerywaczach LED kontrola awarii bywa rozwiązana lepiej. HELLA opisuje wersje, które po wykryciu problemu mogą podwoić częstotliwość migania albo zasygnalizować awarię w inny sposób, a jednocześnie współpracują z diodami zgodnymi z ISO. To praktyczne zwłaszcza wtedy, gdy auto albo motocykl ma mieszane źródła światła albo ciągnie przyczepę z inną technologią oświetlenia.

Rozwiązanie Zalety Wady Kiedy ma sens
Przerywacz LED Stabilna praca przy niskim poborze, brak grzania jak przy rezystorach Trzeba dobrać odpowiedni typ i pinout Gdy wymieniasz żarówki na LED lub budujesz układ od nowa
Rezystory obciążeniowe Tanie i łatwo dostępne Marnują energię i mocno się nagrzewają Gdy nie chcesz zmieniać przerywacza, a układ jest prosty
Stary przerywacz termiczny Prosta konstrukcja Najgorzej znosi LED-y i zmiany obciążenia Tylko w instalacjach opartych na klasycznych żarówkach

Moim zdaniem w większości przypadków lepiej od razu iść w przerywacz dopasowany do LED niż ratować układ samymi opornikami. Rezystory działają, ale robią ciepło i maskują problem zamiast go rozwiązać. Jeśli zależy ci na czystej i trwałej przeróbce, to właśnie przerywacz zgodny z LED jest rozsądniejszą drogą.

Gdy znam już charakter źródeł światła, sprawdzam jeszcze rzeczy, które najczęściej psują montaż mimo poprawnego doboru części.

Najczęstsze błędy, które psują działanie kierunkowskazów

Najwięcej awarii po wymianie przerywacza wynika nie z samej części, tylko z montażu. Widziałem już instalacje, w których wszystko było „na oko” dobrze, a mimo to kierunki wariowały przez jeden luźny styk albo utlenioną masę. Z tego powodu zawsze sprawdzam kilka punktów, zanim uznam naprawę za zakończoną.

  • Mylenie wejścia z wyjściem - przerywacz dostaje zasilanie w złym miejscu i nie generuje prawidłowych impulsów.
  • Słaba masa - objawia się nieregularnym miganiem, przygasaniem albo całkowitym brakiem pracy.
  • Zły dobór napięcia - przerywacz 12 V w instalacji 24 V albo odwrotnie zwykle nie kończy się dobrze.
  • Za małe obciążenie - typowe po przejściu na LED bez wymiany modułu na wersję kompatybilną.
  • Luźne konektory - instalacja działa na postoju, a zaczyna przerywać po wstrząsach.
  • Ignorowanie kontrolki awarii - niektóre przerywacze nadzorują obwód i bez właściwego pinu sygnalizują błąd.

HELLA przypomina też o bardzo prozaicznej rzeczy: liczba podłączonych lamp nie może przekraczać obciążenia przewidzianego dla danego przerywacza. To brzmi banalnie, ale właśnie na tym wywracają się przeróbki pod dodatkowe lampy, przyczepy albo modernizacje starszych pojazdów. Jeśli rozbudowuję instalację, traktuję to jako punkt obowiązkowy, a nie formalność.

Po wyeliminowaniu tych błędów zostaje już tylko test, który potwierdza, że całość jest złożona porządnie i bez niespodzianek.

Jak sprawdzić instalację po montażu, żeby nie wracać do tematu

Po podłączeniu nie zatrzymuję się na samym „miga”. Sprawdzam rytm, równomierność świecenia i to, czy obie strony reagują identycznie. Jeśli przerywacz ma wyjście kontrolne, obserwuję też lampkę na desce, bo ona bardzo szybko zdradza błędne wpięcie pinu C, P albo problem z masą.

Objaw Najbardziej prawdopodobna przyczyna Co robię najpierw
Kierunki migają bardzo szybko Za małe obciążenie, LED bez zgodnego przerywacza, przepalona żarówka Sprawdzam lampy, masę i zgodność modułu z LED
Brak migania Złe zasilanie, brak masy, uszkodzony przerywacz Mierzę napięcie na wejściu i ciągłość masy
Działa tylko jedna strona Problem po stronie przełącznika, złącza albo przewodu wyjściowego Porównuję lewą i prawą stronę na wyjściu 49a/L
Światła awaryjne działają, kierunki nie Problem w manetce lub przełączniku zespolonym Sprawdzam tor sterowania, nie sam przerywacz
Kontrolka na zegarach świeci nieprawidłowo Błąd na pinu C/P albo niezgodność układu kontrolnego Wracam do schematu konkretnego modelu

W pojazdach 12 V sensowny zakres pracy dla nowoczesnych przerywaczy bywa podawany jako około 10,5-15 V, więc jeśli napięcie mocno odstaje, problem nie musi leżeć w samym module. To szczególnie ważne po montażu w starszych autach, gdzie spadki napięcia na złączach potrafią zrobić więcej zamieszania niż sama część. W praktyce dobry test to nie tylko obserwacja migania, ale też szybki pomiar multimetrem na wejściu i na masie.

Co warto dobrać od razu, żeby nie wracać do wymiany

Przy zakupie nie patrzę wyłącznie na opis „12 V” albo „uniwersalny”. Dla mnie ważniejsze są: liczba pinów, układ oznaczeń, typ lamp, dopuszczalne obciążenie i to, czy przerywacz ma współpracować z LED-ami. Jeśli instalacja jest narażona na wilgoć albo montaż odbywa się w pojeździe użytkowym, zwracam też uwagę na klasę szczelności i solidność konektorów. W praktyce lepiej kupić część bardziej dopasowaną niż później walczyć z objawami, które wyglądają jak awaria elektryki.

Przy podłączeniu przerywacza kierunkowskazów najwięcej daje dobra identyfikacja pinów i spokojne sprawdzenie obciążenia, a nie szybka podmiana „na podobny model”. Jeśli zapamiętasz tylko jedną rzecz, niech będzie to ta: dopasowanie napięcia, masy i typu kontrolki ma większe znaczenie niż sama obudowa przerywacza. Gdy te trzy elementy się zgadzają, reszta zwykle układa się bez dramatów.

FAQ - Najczęstsze pytania

Oznaczenie 49 to wejście zasilania (+), 49a to wyjście impulsów na przełącznik kierunkowskazów, a 31 to masa (-). Prawidłowe rozpoznanie tych styków jest kluczowe dla bezpiecznego i sprawnego działania całej instalacji oświetleniowej.

Diody LED pobierają znacznie mniej prądu niż tradycyjne żarówki. Standardowy przerywacz interpretuje to jako awarię żarówki i zwiększa częstotliwość migania. Rozwiązaniem jest montaż specjalnego przerywacza do LED lub rezystorów obciążeniowych.

Do najczęstszych pomyłek należą: zamiana wejścia z wyjściem, brak solidnego połączenia z masą oraz niedopasowanie przerywacza do napięcia instalacji (12V lub 24V). Częstym problemem są też luźne konektory, które przerywają obwód podczas jazdy.

Nie, mimo podobnego wyglądu, przerywacze mogą mieć różny układ wyprowadzeń lub dodatkowe funkcje, jak obsługa kontrolki przyczepy. Przed montażem zawsze porównaj schemat na obudowie starego i nowego modułu, aby uniknąć zwarcia.
