Sprawny układ świec żarowych decyduje o tym, czy diesel odpali pewnie po mroźnej nocy, czy zacznie kręcić z opóźnieniem, kopcić i nierówno pracować przez pierwsze sekundy. Poniżej pokazuję, po czym rozpoznać problem, jak odróżnić awarię przekaźnika od uszkodzonych świec, akumulatora albo bezpiecznika oraz kiedy naprawa naprawdę oznacza wymianę części, a nie zgadywanie.
Najważniejsze informacje o awarii układu żarzenia
- Najczęstszy sygnał to dłuższy rozruch na zimno, zwłaszcza po nocy albo po postoju na mrozie.
- Kontrolka świec może nie zapalać się wcale, migać albo świecić dłużej niż zwykle, ale sama nie przesądza o winie przekaźnika.
- Biały dym i nierówna praca po odpaleniu często wskazują, że komora spalania nie dostała właściwego dogrzania.
- Diagnostykę zaczynam od zasilania, bezpiecznika, masy i sygnału sterującego, bo sam pomiar „na oko” bywa mylący.
- Wymiana części ma sens dopiero wtedy, gdy wiadomo, że moduł rzeczywiście nie podaje napięcia na świece.
- Ceny są bardzo różne - od kilkudziesięciu złotych za prostszy zamiennik do ponad 1000 zł za bardziej złożony sterownik.
Po czym poznać, że układ żarzenia zaczyna szwankować

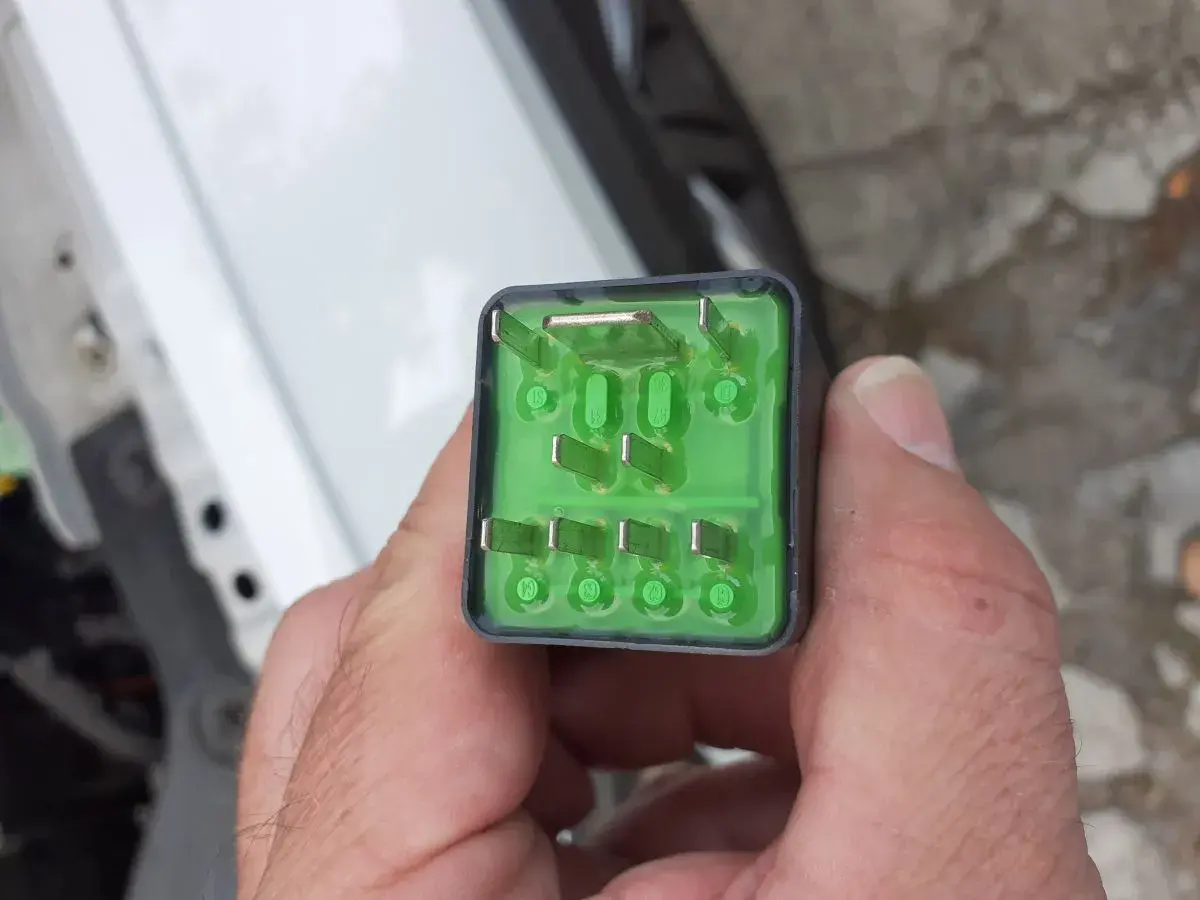

Najbardziej typowy scenariusz jest prosty: rano silnik kręci dłużej niż zwykle, po czym łapie z opóźnieniem, a przez chwilę pracuje twardo i z lekkim dymieniem. Właśnie tak najczęściej wyglądają objawy uszkodzonego przekaźnika świec żarowych, choć w praktyce ten sam obraz potrafią dać także słabe świece lub zbyt niskie napięcie z akumulatora.
Ja zwracam uwagę przede wszystkim na kilka powtarzalnych sygnałów:
- Dłuższe kręcenie rozrusznikiem - szczególnie po nocnym postoju i przy temperaturach bliskich zera lub niższych.
- Kontrolka świec zachowuje się nietypowo - nie zapala się, miga, gaśnie zbyt szybko albo świeci dłużej niż zwykle.
- Biały lub lekko niebieski dym po odpaleniu - to znak, że mieszanka nie spala się od razu tak, jak powinna.
- Nierówna praca na zimnym silniku - przez pierwsze sekundy jednostka może „klekotać”, szarpać lub chwilowo tracić kulturę pracy.
- Problemy z ponownym rozruchem na zimno - po krótkim postoju auto czasem odpala od razu, a czasem już nie, co łatwo myli kierunek diagnostyki.
W nowocześniejszych dieslach dodatkowym tropem bywa zapalona kontrolka silnika lub błąd związany z obwodem grzania, ale nie traktowałbym tego jako dowodu sam w sobie. To tylko wskazówka, że układ żarzenia nie pracuje tak, jak powinien, a nie jeszcze odpowiedź, która część jest winna. I właśnie dlatego trzeba odróżnić sam przekaźnik od reszty obwodu.
Dlaczego podobne objawy nie zawsze oznaczają winy przekaźnika
To jest moment, w którym wiele osób wymienia część za częścią, zanim trafi na właściwy element. W dieslu układ żarzenia jest prosty tylko z pozoru: mamy akumulator, bezpiecznik wysokoprądowy, przekaźnik albo sterownik, wiązkę, świece i jeszcze czujnik temperatury, który decyduje, kiedy żarzenie w ogóle ma się włączyć. Jeśli jeden z tych elementów przekłamuje, objawy potrafią wyglądać niemal identycznie.
Żeby to uporządkować, rozdzielam typowe tropy tak:
| Objaw | Co bywa przyczyną | Na co patrzeć najpierw |
|---|---|---|
| Długi rozruch tylko na zimno | Świece, przekaźnik, słaby akumulator, czujnik temperatury | Napięcie akumulatora, zasilanie na świecach, zapis błędów |
| Kontrolka świec nie zapala się lub miga | Bezpiecznik, sterownik, wiązka, sygnał z ECU | Bezpiecznik wysokoprądowy i sterowanie modułem |
| Biały dym po odpaleniu | Niedogrzanie komory spalania, słabe świece, przekaźnik, czasem wtrysk | Czy problem znika po kilkudziesięciu sekundach |
| Nierówna praca po starcie | Układ żarzenia, ale też wtrysk, kompresja, sterowanie silnika | Odczyt błędów i pomiar zasilania pod obciążeniem |
W praktyce pierwsze sito jest bardzo proste: jeśli napięcie akumulatora spoczynkowo spada wyraźnie poniżej 12,4 V, a podczas rozruchu leci poniżej 9,6 V, nie zaczynam od przekaźnika, tylko od zasilania. Taki spadek potrafi zabić cały test układu i stworzyć fałszywe wrażenie, że winny jest moduł świec. Gdy ten etap mam za sobą, dopiero przechodzę do pomiarów.
To prowadzi do kolejnego kroku, czyli sprawdzenia układu bez zgadywania i bez wymieniania części na ślepo.
Jak sprawdzić układ bez zgadywania
Jeśli mam podejrzenie awarii przekaźnika, zaczynam od najprostszych rzeczy. Nie dlatego, że są najbardziej efektowne, tylko dlatego, że najczęściej to one od razu pokazują prawdę o całym obwodzie.
- Sprawdzam akumulator - napięcie spoczynkowe i zachowanie przy rozruchu. Przy słabym zasilaniu cały układ potrafi działać nieprzewidywalnie.
- Kontroluję bezpiecznik wysokoprądowy - nie tylko wzrokowo, ale pod obciążeniem. Nadpalony styk potrafi wyglądać dobrze, a i tak przerywać zasilanie.
- Mierzę wejście i wyjście przekaźnika - na wejściu powinno być stałe zasilanie, zwykle około 12 V. Na wyjściu napięcie pojawia się wtedy, gdy sterownik każe grzać świece.
- Patrzę na sygnał sterujący - w wielu autach moduł nie działa „zero-jedynkowo”, tylko w impulsach. Multimetr może wtedy pokazywać skaczące wartości, więc próbnika lub żarówki testowej nie lekceważę.
- Odczytuję błędy ze sterownika - kod związany z obwodem świec, sterownikiem lub czujnikiem temperatury bardzo często zawęża pole poszukiwań.
- Mierzę same świece - dla wielu metalowych świec oporność rzędu 0,2-5,0 Ω bywa typowa, ale zawsze porównuję wynik z danymi konkretnego modelu.
W tej diagnostyce ważny jest jeden szczegół: nie każdy przekaźnik jest klasycznym „klikającym” elementem. W wielu dieslach masz tak naprawdę sterownik świec żarowych, czyli moduł elektroniczny, który dawkuje prąd i pilnuje czasu grzania. To dlatego zwykłe „kliknęło, więc działa” niczego jeszcze nie rozstrzyga.
Jeżeli pomiary pokazują, że zasilanie dochodzi, a wyjście na świece nie pojawia się wcale albo znika zbyt wcześnie, dopiero wtedy przechodzę do decyzji, co wymieniać.
Kiedy wymienia się przekaźnik, a kiedy trzeba szukać dalej
Tu warto być bezwzględnie rzeczowym. Jeśli na wejściu modułu wszystko jest poprawne, sterowanie z ECU dochodzi, a na wyjściu nadal nie ma napięcia lub pojawia się ono tylko na chwilę, wymiana przekaźnika albo sterownika ma sens. Jeśli jednak napięcie wychodzi prawidłowo, a silnik nadal źle odpala, problem siedzi gdzie indziej - najczęściej w świecach, wiązce, czujniku temperatury albo w samym silniku.
| Sytuacja | Najbardziej prawdopodobny kierunek | Moja uwaga praktyczna |
|---|---|---|
| Brak napięcia na świecach mimo prawidłowego zasilania przekaźnika | Przekaźnik lub sterownik świec | To zwykle dobry moment na wymianę modułu |
| Napięcie jest, ale silnik dalej ciężko startuje | Świece, wiązka, wtrysk, kompresja | Nie kupowałbym wtedy kolejnego przekaźnika „na próbę” |
| Układ działa tylko sporadycznie | Przerwany przewód, zaśniedziałe styki, masa | Intermittent fault bywa trudniejszy niż całkowity brak działania |
| Moduł grzeje się, widać nadtopienia | Przeciążenie, słaby styk, zużyty element | Tu nie ma sensu zwlekać - ryzyko rośnie z każdą jazdą |
Używanych elementów zwykle nie polecam. Przy tak obciążonym termicznie podzespole oszczędność jest krótkotrwała i bardzo często kończy się powrotem usterki, a czasem nawet kolejnym uszkodzeniem wiązki albo bezpiecznika. Lepiej kupić właściwą część raz niż wracać do tematu za tydzień.
Gdy już wiesz, co wymieniać, pozostaje jeszcze pytanie najpraktyczniejsze z punktu widzenia kierowcy: ile to kosztuje i jak nie kupić niepasującego modułu.
Ile kosztuje naprawa i jaką część wybrać
Na rynku w Polsce rozjazd cenowy jest spory, bo pod hasłem „przekaźnik świec żarowych” kryją się zarówno proste moduły, jak i rozbudowane sterowniki z elektroniką dopasowaną do konkretnego modelu. Widziałem oferty od kilku dziesiątek złotych za prostsze zamienniki, ale też sterowniki za kilkaset złotych i więcej, a w bardziej złożonych układach nawet powyżej 1000 zł. To nie jest przesada, tylko efekt różnic w konstrukcji samochodu.
| Element lub usługa | Typowy koszt | Kiedy ma sens |
|---|---|---|
| Prosty zamiennik modułu | około 30-80 zł | W starszych lub prostszych dieslach |
| Markowy przekaźnik lub sterownik | około 100-300 zł | Gdy zależy Ci na trwałości i pewnym dopasowaniu |
| Rozbudowany sterownik świec żarowych | około 300-1200+ zł | W nowszych autach i bardziej skomplikowanych układach |
| Diagnostyka warsztatowa | około 80-200 zł | Gdy chcesz szybko potwierdzić źródło problemu |
| Robocizna | około 100-300 zł | Jeśli dostęp do modułu jest prosty, koszt zwykle zostaje po niższej stronie |
Przy wyborze części kieruję się trzema rzeczami: numerem OEM, liczbą pinów i rodzajem wtyczki. Dwa moduły mogą wyglądać podobnie, a i tak nie być zamienne. W praktyce to właśnie dopasowanie po numerze katalogowym oszczędza najwięcej czasu, bo eliminuje błędne zakupy już na starcie.
Jeśli auto ma mocno rozbudowany układ sterowania albo katalog pokazuje kilka wariantów jednej części, warto sprawdzić także VIN i porównać starą część z nową przed montażem. To drobiazg, ale w tej kategorii drobiazgi naprawdę robią różnicę. Zostaje jeszcze jedna rzecz, którą biorę pod uwagę, żeby usterka nie wróciła zaraz po naprawie.
Co jeszcze sprawdzam, żeby problem nie wrócił
Najgorszy scenariusz to taki, w którym wymieniasz przekaźnik, a po pierwszych chłodniejszych dniach problem wraca. Dlatego przy dieslu patrzę szerzej niż tylko na jeden moduł. W praktyce najwięcej kłopotów daje słaba masa, utlenione złącze, zbyt niski stan akumulatora albo czujnik temperatury, który podaje sterownikowi błędne dane i psuje cały cykl żarzenia.
- Akumulator - jeśli ma za niskie napięcie spoczynkowe albo mocno siada przy rozruchu, układ świec nie będzie działał stabilnie.
- Połączenia masowe - luźna lub skorodowana masa potrafi wywołać objawy identyczne jak awaria modułu.
- Wiązka i wtyczki - nadtopienie, nalot lub pęknięta izolacja szybko wracają jako problem z grzaniem.
- Czujnik temperatury cieczy - jeśli pokazuje zbyt wysoką temperaturę, sterownik może w ogóle nie uruchomić żarzenia.
- Stan samych świec - nawet najlepszy moduł nie pomoże, jeśli część świec jest już zużyta lub przerwana.
Ja zwykle przyjmuję prostą zasadę: jeśli problem nasila się zimą, najpierw sprawdzam zasilanie i sterowanie układu, a dopiero potem szukam głębiej w samym silniku. Jeśli po naprawie nadal zostają dymienie, twarda praca albo długi rozruch, trzeba wrócić do diagnostyki, zamiast zakładać, że „nowa część też padła”.
W dieslu dobrze ustawiona diagnostyka oszczędza i pieniądze, i czas, a przy układzie żarzenia to szczególnie ważne, bo jedna mylna wymiana potrafi zamienić prostą usterkę w kosztowną serię prób. Jeśli chcesz podejść do tematu rozsądnie, zacznij od napięcia, bezpiecznika, sygnału sterującego i świec, a dopiero potem kupuj moduł.
