Podłączenie alternatora wydaje się proste, dopóki nie trzeba odczytać oznaczeń zacisków i zdecydować, który przewód naprawdę idzie gdzie. W praktyce liczą się trzy rzeczy: poprawny schemat podłączenia alternatora, pewne zasilanie B+, oraz obwód wzbudzenia i kontroli napięcia. Poniżej rozpisuję to tak, żeby dało się bez zgadywania zrozumieć układ, podłączyć go poprawnie i od razu sprawdzić, czy ładowanie działa jak trzeba.
Najpewniejszy układ to gruby B+, lampka ładowania i poprawny przewód sense
- B+ to główne wyjście alternatora i musi trafić do plusa instalacji przez właściwie dobrany przewód.
- D+/L obsługuje lampkę ładowania i często odpowiada za wzbudzenie alternatora po starcie.
- S mierzy napięcie w instalacji, więc pomaga regulatorowi utrzymać prawidłowe ładowanie.
- W, FR, LIN i COM występują tylko w części modeli i nie wolno ich traktować jak uniwersalnych zacisków.
- W klasycznym układzie sprawne ładowanie zwykle mieści się w okolicach 13,8–14,4 V przy pracującym silniku.

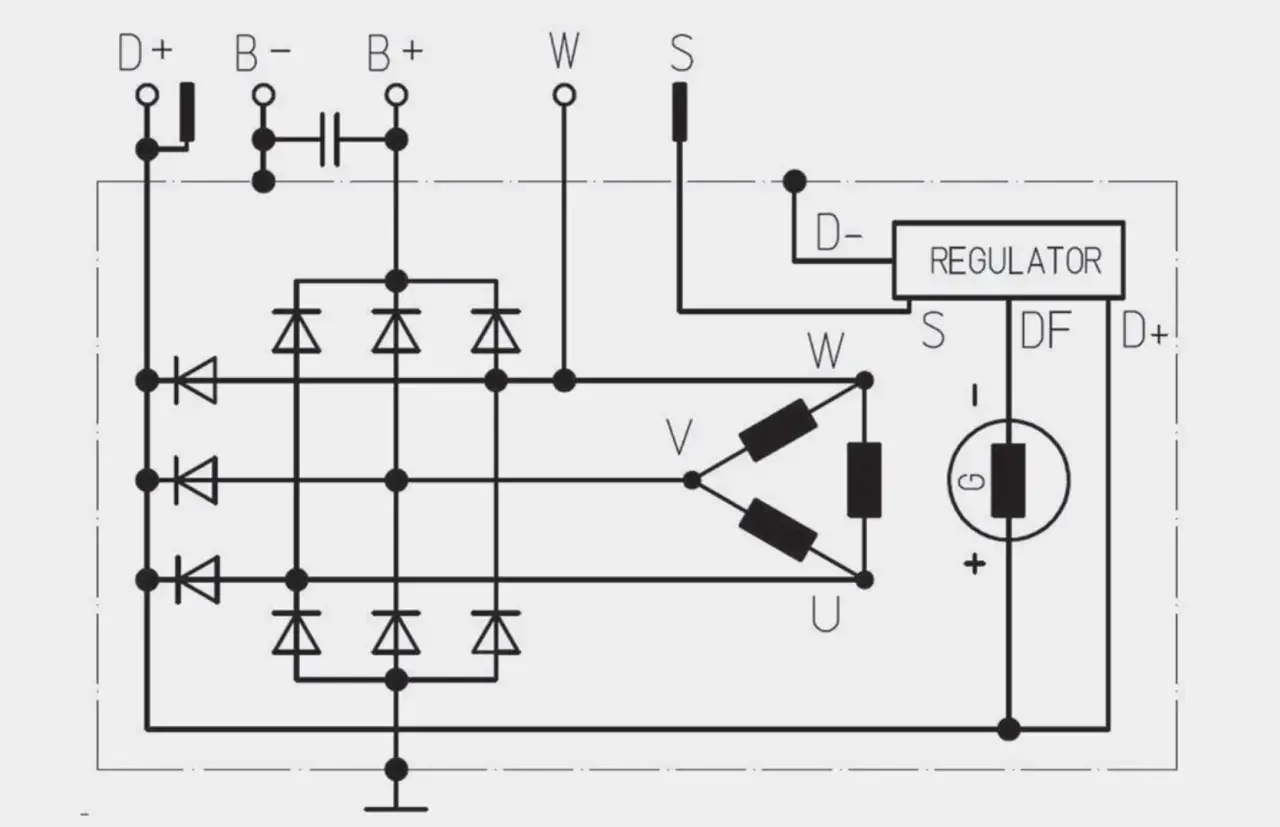

Co oznaczają zaciski alternatora
Najpierw rozdzielam funkcje, bo tu najłatwiej o pomyłkę. B+ to wyjście prądu ładowania, D+ albo L prowadzi do lampki kontrolnej i często wzbudza alternator, S odpowiada za pomiar napięcia, a W bywa wyjściem impulsowym do obrotomierza lub sterownika. W starszych konstrukcjach spotyka się też osobną masę jako D- albo 31, ale bardzo często masa idzie po prostu przez obudowę i połączenie silnika z nadwoziem.
W praktyce najważniejsze jest to, że B+ prawie zawsze prowadzi do plusa instalacji, a D+/L nie jest drugim „dowolnym plusem”. To właśnie na tej różnicy najczęściej wykładają się przeróbki, zamiany alternatorów między modelami i naprawy robione bez schematu. Kiedy rozumiesz funkcję każdego zacisku, cała reszta robi się dużo prostsza.
Żeby nie zgadywać, trzeba teraz dopasować oznaczenia na obudowie do konkretnego typu alternatora, bo różne marki i roczniki potrafią używać innych symboli.
Jak rozpoznać właściwy schemat dla swojego modelu
Ja zaczynam od numeru części, układu wtyczki i oznaczeń wybitych na obudowie. Sama liczba pinów jeszcze niczego nie przesądza, bo dwa podobne alternatory mogą mieć zupełnie inne funkcje pinów. W jednym aucie jeden cienki przewód będzie lampką ładowania, w innym będzie wejściem sense, a w jeszcze innym komunikacją ze sterownikiem.
| Zacisk | Funkcja | Typowe podłączenie | Na co uważać |
|---|---|---|---|
| B+ | Główne wyjście ładowania | Do plusa akumulatora lub zacisku rozrusznika połączonego z plusem akumulatora | To przewód o największym prądzie, więc musi mieć dobry styk i zabezpieczenie |
| D+ / L | Lampka ładowania i wzbudzenie | Przez kontrolkę ładowania, czasem przez rezystor lub układ sterujący | W wielu układach bez tego przewodu alternator nie zacznie poprawnie pracować |
| S | Pomiar napięcia | Do punktu pomiarowego w instalacji, zwykle bliżej akumulatora | Nie mylić z B+, bo sense nie ma przenosić dużego prądu |
| W | Impuls do obrotomierza lub ECU | Tylko jeśli instalacja go używa | Nie służy do ładowania |
| F, DF, FR | Sygnał pola lub monitorowanie obciążenia | Do regulatora, ECU albo układu sterowania ładowaniem | Występuje głównie w specyficznych konstrukcjach, nie w każdym alternatorze |
| LIN, COM | Komunikacja ze sterownikiem | Do modułu sterującego silnika lub instalacji „smart charge” | Nie podłącza się tego na skróty do stałego plusa |
Patrzę też na to, czy auto ma klasyczną kontrolkę żarówkową, czy już zestaw wskaźników LED i sterowanie przez komputer. Właśnie tu wychodzi różnica między zwykłym ładowaniem a nowszymi systemami zarządzania energią. Gdy to ustalisz, można przejść do samego montażu przewodów.
Schemat podłączenia krok po kroku
Jeżeli pytanie brzmi, jak podłączyć alternator schematem bez zbędnych obejść, to praktyczny układ wygląda zwykle tak: najpierw główne zasilanie, potem wzbudzenie, na końcu kontrola napięcia i test. Nie zaczynam od włączania silnika, tylko od sprawdzenia, czy każde połączenie ma sens elektryczny i mechaniczny.
- Odłącz minus akumulatora. To pierwszy ruch, bo przy B+ nie ma miejsca na przypadkowe zwarcie kluczem albo pierścieniem na konektorze.
- Poprowadź przewód z B+. Gruby przewód z wyjścia alternatora powinien trafić do plusa instalacji, najczęściej na zacisk rozrusznika albo bezpośrednio do akumulatora. W praktyce musi być dobrze zaciśnięty, czysty i zabezpieczony bezpiecznikiem lub bezpiecznikiem topikowym dobranym do alternatora i przewodu.
- Podłącz D+/L do obwodu lampki ładowania. W klasycznym układzie jedna strona kontrolki dostaje plus po stacyjce, a druga trafia na D+ lub L. Po włączeniu zapłonu lampka ma świecić, a po uruchomieniu silnika powinna zgasnąć. Jeśli auto ma LED-y zamiast tradycyjnej żarówki, czasem potrzebny jest dodatkowy rezystor wzbudzenia.
- Jeśli alternator ma S, podłącz sense do właściwego punktu. Najczęściej chodzi o punkt blisko akumulatora, aby regulator widział realne napięcie instalacji, a nie tylko to, co jest na obudowie alternatora.
- Podłącz tylko te dodatkowe piny, które faktycznie występują w Twoim modelu. Wartości typu W, FR czy LIN mają sens wyłącznie wtedy, gdy instalacja auta ich wymaga. W innym przypadku zostają niewykorzystane albo podłączone według fabrycznego schematu.
- Sprawdź masę alternatora i silnika. Nawet jeśli obudowa daje masę przez korpus, połączenie silnik-nadwozie musi być czyste i pewne. Zła masa potrafi zepsuć cały efekt, choć przewody „na papierze” są podłączone dobrze.
Ja przy takim montażu zawsze zwracam uwagę jeszcze na jedną rzecz: przewód B+ nie może wisieć luzem ani ocierać o obudowę, kolektor czy pasek. Drobny błąd montażowy potrafi zrobić większy bałagan niż sama awaria alternatora. W następnej sekcji pokazuję, kiedy schemat jest prosty, a kiedy zaczynają się wyjątki.
Starszy regulator, smart charge i inne wyjątki
Nie każdy alternator da się podłączyć tak samo. W starszych układach z regulatorem zewnętrznym przewody F albo DF prowadzą do osobnego regulatora, więc nie wolno ich traktować jak zwykłego wyjścia prądowego. Tam schemat obejmuje cały układ ładowania, a nie sam alternator, dlatego obejście „na szybko” zwykle kończy się brakiem ładowania albo przeładowaniem.
W nowszych autach coraz częściej spotyka się ładowanie sterowane przez ECU, czyli system smart charge. Wtedy alternator dostaje sygnały po LIN, COM, FR albo podobnym torze komunikacji i nie reaguje na podanie stałego plusa tak, jak stare konstrukcje. Jeśli ktoś próbuje zrobić z takiego alternatora zwykły „plus-po-stacyjce plus lampka”, bardzo często kończy się to błędem na desce, niestabilnym napięciem albo brakiem ładowania.
Osobną kategorią są alternatory przerabiane do prostych projektów, czasem z funkcją samowzbudzenia. Działają, ale zwykle wymagają wyższych obrotów do startu ładowania i nie zawsze są dobrym wyborem do auta używanego codziennie. Jeżeli więc samochód ma fabryczne sterowanie ładowaniem, ja trzymam się schematu producenta, a nie uniwersalnych skrótów.
Po ustaleniu typu układu warto jeszcze sprawdzić, jakie błędy pojawiają się najczęściej, bo właśnie one najczęściej od razu zdradzają zły montaż.
Najczęstsze błędy i ich skutki
Przy alternatorach mało która pomyłka jest „niewinna”. Czasem auto po prostu nie ładuje, ale bywa też gorzej: przewód się grzeje, kontrolka zachowuje się odwrotnie albo regulator dostaje zły sygnał i podbija napięcie bardziej, niż powinien. Poniżej zestawiam błędy, które widzę najczęściej.
| Błąd | Typowy objaw | Co zwykle jest przyczyną |
|---|---|---|
| Zamiana B+ z D+/L | Brak ładowania, świecąca kontrolka, czasem uszkodzenie regulatora | Przewód wzbudzenia trafił na wyjście prądowe albo odwrotnie |
| Brak bezpiecznika na przewodzie B+ | Ryzyko stopienia kabla przy zwarciu | Główny przewód nie jest zabezpieczony odpowiednio do prądu alternatora |
| Zły punkt podłączenia S | Napięcie za niskie albo za wysokie | Regulator „widzi” złą wartość i koryguje ładowanie w niewłaściwą stronę |
| Słaba masa silnika | Faluje napięcie, grzeją się połączenia, migają światła | Korozja, luźny pasek masowy albo słabe połączenie obudowy z nadwoziem |
| LED zamiast kontrolki bez dodatkowego oporu | Alternator wzbudza się dopiero po dodaniu gazu albo wcale | Obwód lampki nie daje warunków do wzbudzenia |
| Podłączenie smart charge jak klasycznego alternatora | Błędy sterownika, brak stabilnego ładowania | Brak komunikacji z ECU lub pominięcie fabrycznego toru sterowania |
Jeżeli któryś z tych objawów już się pojawił, nie szukałbym od razu winy w samym alternatorze. Najpierw sprawdza się przewody, masę, kontrolkę i bezpieczniki, bo to właśnie tam najczęściej ginie problem. Kolejny krok to szybki pomiar napięcia po montażu.
Jak sprawdzić ładowanie po montażu
Do testu wystarczy zwykły multimetr. Mierzę najpierw napięcie na postoju, potem na pracującym silniku i na końcu pod obciążeniem. To daje mi szybki obraz, czy układ działa, czy tylko „wydaje się”, że działa.
- Na zgaszonym silniku akumulator w dobrej kondycji zwykle pokazuje około 12,4–12,8 V.
- Po uruchomieniu silnika w klasycznym układzie napięcie ładowania zwykle powinno wejść w okolice 13,8–14,4 V.
- Przy włączonych odbiornikach napięcie nie powinno gwałtownie spadać; jeśli szybko leci w okolice 12 V, układ nie domaga.
- Lampka ładowania powinna zgasnąć krótko po starcie silnika, a nie świecić stale albo przygasać losowo.
- Przekroczenie około 14,8 V w klasycznym systemie zwykle oznacza problem z regulacją napięcia.
W nowszych autach z inteligentnym ładowaniem odczyt bywa mniej stały i chwilowe wahania nie muszą oznaczać awarii. W takich konstrukcjach patrzę nie tylko na samą liczbę, ale też na to, czy sterownik nie zapisuje błędu i czy napięcie pod obciążeniem nie rozjeżdża się wyraźnie z logiką pracy auta. Jeśli wszystko wygląda dobrze, zostaje jeszcze kilka rzeczy, które warto obejrzeć przy okazji.
Co jeszcze sprawdzić, zanim uznasz temat za zamknięty
Gdy alternator jest już podłączony i nadal coś nie gra, bardzo często winny jest nie sam schemat, tylko otoczenie układu. Ja zawsze sprawdzam pasek osprzętu, stan napinacza, klemy akumulatora i połączenie masowe między silnikiem a nadwoziem. Jedno zaśniedziałe oczko potrafi popsuć cały pomiar.
Warto też zwrócić uwagę na stan akumulatora. Zużyta bateria potrafi udawać awarię alternatora, bo napięcie spada zbyt szybko, a regulator pracuje wtedy na granicy. Jeśli alternator ma prawidłowe wyjście, a auto dalej nie trzyma ładowania, ja najpierw sprawdzam właśnie akumulator, masy i spadki napięcia na przewodach, dopiero potem samą elektronikę alternatora.
Jeżeli zależy Ci na pewnym efekcie, trzymaj się jednego porządku: najpierw identyfikacja zacisków, potem poprawny przewód B+, następnie lampka wzbudzenia i sense, a na końcu pomiar napięcia pod obciążeniem. Taki układ oszczędza czas, a przy okazji pozwala szybko odróżnić błąd w instalacji od realnej usterki alternatora.
