Dwa akumulatory 12 V można połączyć na dwa sensowne sposoby, ale każdy z nich daje inny efekt. W praktyce liczy się nie tylko sam schemat, lecz także to, czy układ ma pracować na 24 V, czy nadal na 12 V, oraz jakie przewody, bezpieczniki i akcesoria zostaną użyte. Poniżej rozpisuję to krok po kroku, tak żeby podłączenie było bezpieczne i trwałe.
Najważniejsze zasady przed podłączeniem dwóch akumulatorów 12 V
- Połączenie szeregowe daje 24 V, a połączenie równoległe zostawia 12 V i zwiększa pojemność w Ah.
- Łącz tylko akumulatory tego samego typu, napięcia, pojemności i najlepiej zbliżonego wieku.
- W układzie równoległym przewody powinny mieć taką samą długość i przekrój.
- Bezpiecznik montuj możliwie blisko bieguna dodatniego, a nie na końcu długiego przewodu.
- Jeśli budujesz instalację pomocniczą w aucie, sam kabel często nie wystarczy - przydaje się separator albo ładowarka DC-DC.
Najpierw wybierz właściwy układ
Zaczynam od celu, bo to od razu zawęża wybór. Jeśli odbiornik ma pracować na wyższym napięciu, wybieram układ szeregowy. Jeśli chcę zostać przy 12 V, ale potrzebuję dłuższego czasu pracy albo większej pojemności, wybieram połączenie równoległe. Przy dwóch akumulatorach nie ma tu trzeciej sensownej opcji.
| Układ | Co się dzieje z napięciem | Co się dzieje z pojemnością | Kiedy ma sens |
|---|---|---|---|
| Szeregowy | Napięcia się sumują, np. 12 V + 12 V = 24 V | Pojemność pozostaje taka jak jednej baterii | Gdy urządzenie, przetwornica albo zabudowa wymaga 24 V |
| Równoległy | Napięcie pozostaje 12 V | Pojemność się sumuje, np. 2 × 75 Ah = 150 Ah | Gdy chcesz dłużej zasilać odbiorniki 12 V |
Ja zawsze patrzę też na stan obu baterii. Jeśli jedna jest wyraźnie słabsza, starsza albo ma inną chemię, układ może działać, ale nie będzie pracował równo. To właśnie nierówna praca najczęściej skraca żywotność całego zestawu, więc przed montażem warto to sprawdzić, a nie tylko skręcić przewody i liczyć na szczęście. Skoro wiadomo już, jaki wariant wybrać, przechodzę do samego podłączenia.
Tak łączy się dwa akumulatory 12 V krok po kroku
Przed rozpoczęciem odłączam wszystkie odbiorniki i ładowarki. Potem sprawdzam napięcie obu akumulatorów miernikiem, żeby upewnić się, że nie łączę zestawu, w którym jedna bateria jest wyraźnie bardziej rozładowana od drugiej.

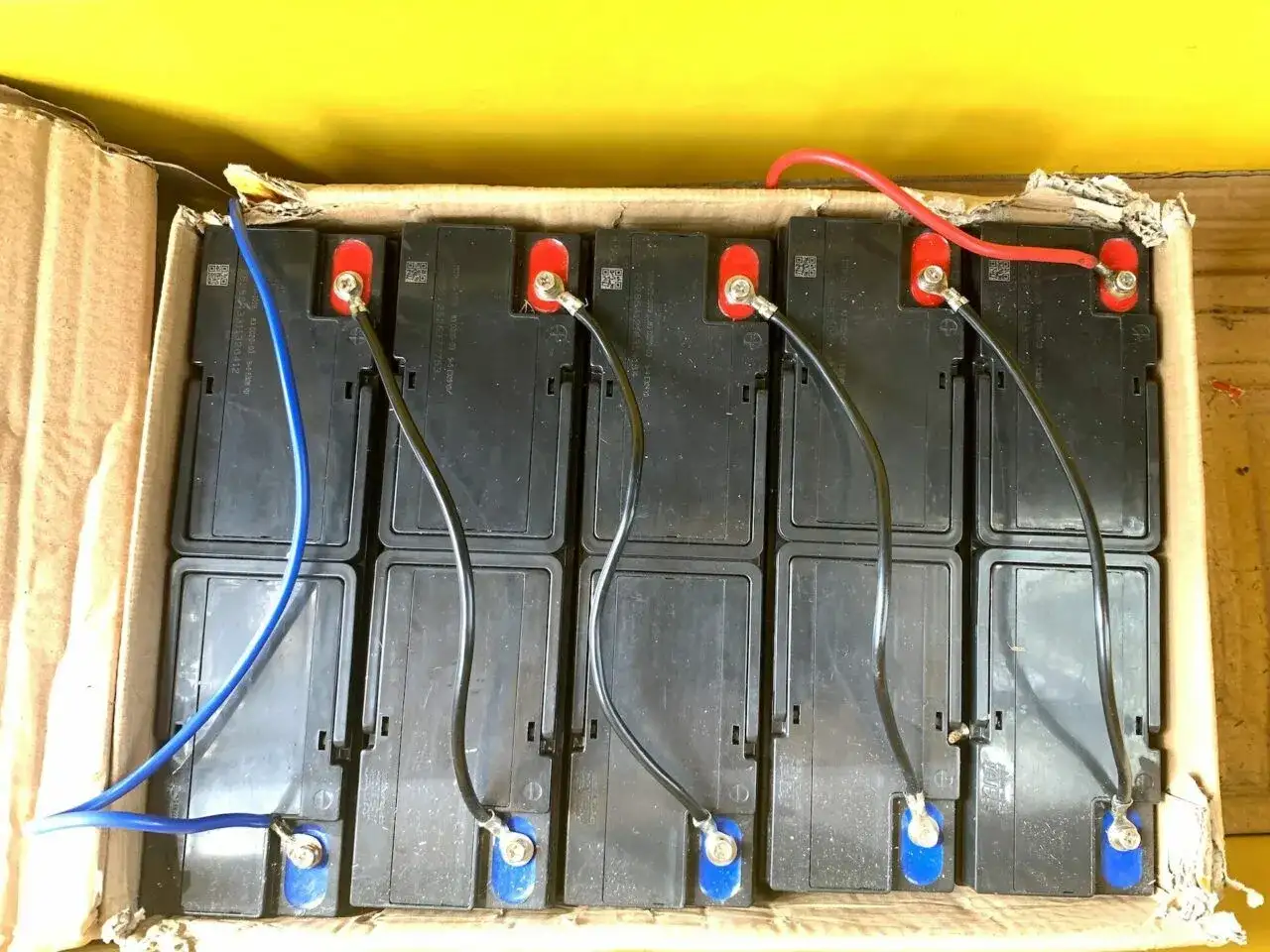

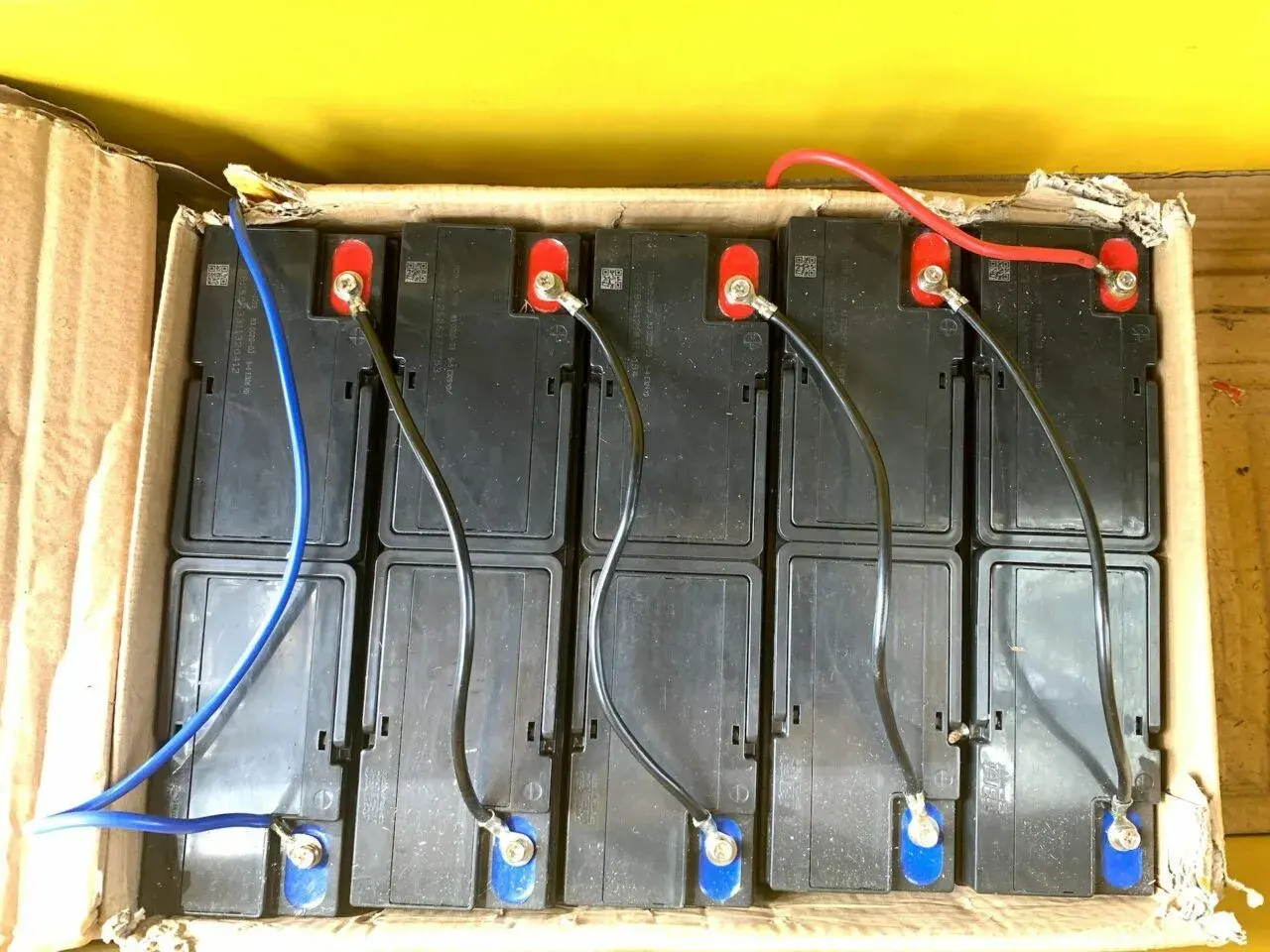

Połączenie szeregowe
- Połącz plus pierwszego akumulatora z minusem drugiego.
- Wolny minus pierwszego akumulatora zostaje wyjściem ujemnym całego układu.
- Wolny plus drugiego akumulatora zostaje wyjściem dodatnim całego układu.
- Sprawdź miernikiem napięcie zestawu - przy klasycznych akumulatorach kwasowo-ołowiowych pełne napięcie spoczynkowe to zwykle około 25,2-25,6 V.
- Upewnij się, że cały odbiornik i ładowanie są przystosowane do 24 V.
To rozwiązanie jest proste, ale ma jeden warunek: urządzenie końcowe musi naprawdę obsługiwać 24 V. Jeśli podasz taki zestaw na instalację 12 V, ryzyko uszkodzenia jest bardzo realne.
Przeczytaj również: Gdzie jest lewarek w Renault Trafic? Odkryj jego lokalizację teraz
Połączenie równoległe
- Połącz plus z plusem oraz minus z minusem.
- Najlepiej wyprowadź zasilanie diagonalnie albo przez szyny zbiorcze, żeby prąd rozkładał się możliwie równo.
- Wszystkie połączenia wykonaj przewodami o tej samej długości i tym samym przekroju.
- Po podłączeniu sprawdź, czy bank nadal ma napięcie 12,6-12,8 V na postoju przy w pełni naładowanych akumulatorach kwasowo-ołowiowych.
- Jeśli jedna bateria grzeje się bardziej niż druga, wróć do okablowania, bo coś jest nierówno zrobione.
W układzie równoległym najważniejsze jest to, by każda bateria miała podobną drogę prądu do i z instalacji. To właśnie tutaj popełnia się najwięcej błędów, zwłaszcza gdy ktoś łączy wszystko z jednej strony banku, a potem dziwi się, że jeden akumulator pracuje ciężej od drugiego. Po samym schemacie widać już dużo, ale równie ważne są akcesoria, bez których taki montaż jest po prostu niekompletny.
Jakie akcesoria i przewody naprawdę są potrzebne
W praktyce nie kupuję tylko przewodu i dwóch końcówek. Zestaw powinien być dobrany tak, żeby chronił instalację, a nie tylko „jakoś działał”. W samochodowych i turystycznych instalacjach pomocniczych najczęściej rozstrzygają trzy rzeczy: przekrój przewodu, bezpiecznik i sposób rozdzielenia prądu.
| Element | Po co jest potrzebny | Na co zwrócić uwagę |
|---|---|---|
| Przewód miedziany wielożyłowy | Łączy akumulatory i przenosi prąd | W układach pomocniczych często spotyka się 16-25 mm², a przy większych prądach 35 mm² i więcej |
| Końcówki oczkowe i zaciskarka | Zapewniają pewny styk na biegunach i szynach | Końcówki muszą być zaciśnięte, nie skręcone „na siłę” |
| Bezpiecznik z oprawą | Chroni przewód przy zwarciu | Montaż jak najbliżej dodatniego bieguna, zwykle w odległości około 10-20 cm |
| Szyna zbiorcza | Pomaga równo rozdzielić prąd między baterie | Przy większych instalacjach jest czytelniejsza niż „łańcuszek” przewodów |
| Miernik uniwersalny | Pozwala sprawdzić napięcie i poprawność układu | Bez pomiaru łatwo przeoczyć różnicę stanu naładowania |
| Separator akumulatorów lub ładowarka DC-DC | Ułatwia bezpieczne ładowanie baterii pomocniczej z alternatora | Przy dwóch akumulatorach w aucie to często lepsze rozwiązanie niż sam kabel |
Jeśli instalacja ma zasilać większy pobór prądu, nie zaniżam przekroju „na oko”. Dla mnie to jedna z tych decyzji, które robią największą różnicę po kilku tygodniach użytkowania, bo zbyt cienki przewód potrafi się grzać, powodować spadki napięcia i psuć całą logikę układu. Gdy osprzęt jest już dobrany, trzeba jeszcze wyłapać błędy, które najczęściej niszczą zestaw od środka.
Najczęstsze błędy, które robią największą szkodę
- Łączenie różnych baterii - inna chemia, pojemność, marka albo wiek to proszenie się o nierówną pracę i szybsze zużycie.
- Różne długości przewodów w równoległym banku - im większa różnica oporu, tym bardziej jedna bateria pracuje ciężej od drugiej.
- Brak bezpiecznika przy dodatnim biegunie - przy zwarciu przewód staje się grzałką, a nie zabezpieczeniem.
- Łączenie mocno różniących się napięć - szczególnie groźne, gdy jedna bateria jest pełna, a druga mocno rozładowana.
- Zasilanie układu 24 V z osprzętu 12 V - to jeden z najkrótszych sposobów na uszkodzenie elektroniki.
- Luz na zaciskach - słaby styk oznacza spadki napięcia, grzanie i utlenianie połączeń.
Najgorsze jest to, że część tych problemów nie wychodzi od razu. Układ może działać przez kilka dni czy tygodni, a potem zaczyna się rozjazd napięć, słabsze ładowanie albo przegrzewanie jednego z przewodów. Dlatego wolę od razu robić połączenie tak, jakby miało pracować przez kilka sezonów, a nie tylko do pierwszego testu. To prowadzi do najpraktyczniejszej części: kiedy takie zestawienie naprawdę ma sens w aucie i sprzęcie dodatkowym.
Kiedy taki układ ma sens w aucie i w sprzęcie dodatkowym
W samochodzie osobowym dwa akumulatory 12 V nie są montowane „dla wzmocnienia”, bo sama instalacja auta zwykle nie potrzebuje takiej kombinacji. Sens pojawia się dopiero wtedy, gdy masz konkretny cel: dłuższe zasilanie odbiorników postojowych, osobny akumulator pomocniczy albo urządzenie pracujące na 24 V.
| Sytuacja | Lepszy układ | Dlaczego |
|---|---|---|
| Akumulator pomocniczy w aucie, kamperze lub busie | Równoległy | Zostajesz przy 12 V, a zyskujesz większą pojemność i dłuższy czas pracy |
| Sprzęt lub zabudowa wymagająca 24 V | Szeregowy | Dwa akumulatory tworzą jeden bank 24 V bez zmiany pojemności w Ah |
| Dwa różne akumulatory rozruchowe w starszym aucie | Raczej żaden z tych układów | Lepiej wymienić zużytą baterię lub zaprojektować osobny tor ładowania |
| Zasilanie lodówki kompresorowej, oświetlenia, przetwornicy, webasta | Równoległy, ale z porządnym rozdziałem ładowania | Tu dobrze działa akumulator pomocniczy z separatorem lub ładowarką DC-DC |
Właśnie w takich instalacjach najczęściej dorzuca się separator albo ładowarkę DC-DC, bo alternator ma ładować cały układ w przewidywalny sposób, a nie tylko „pchać prąd” do drugiej baterii. To bardzo praktyczny detal, który często decyduje o tym, czy układ będzie użyteczny, czy po prostu będzie stał i rozładowywał jeden z akumulatorów w gorszym tempie. Gdy już wiadomo, po co ten zestaw w ogóle istnieje, zostaje ostatni krok: sprawdzenie, czy wszystko faktycznie działa tak, jak powinno.
Jak sprawdzić, czy połączenie jest naprawdę poprawne
Po montażu nie ufam samemu schematowi, tylko pomiarom. Najpierw sprawdzam napięcie każdej baterii osobno, a potem całego banku. Jeśli różnice są wyraźne, wiem od razu, że trzeba wrócić do ładowania albo okablowania, zanim układ zacznie pracować nierówno.
- Przy połączeniu szeregowym pełny bank klasycznych akumulatorów kwasowo-ołowiowych powinien pokazywać około 25,2-25,6 V na postoju.
- Przy połączeniu równoległym napięcie pozostaje w okolicach 12,6-12,8 V dla w pełni naładowanego zestawu.
- Po kilkunastu minutach pracy dotknij przewodów i zacisków - lekko ciepłe są dopuszczalne, gorące już nie.
- Jeśli jedna bateria ładuje się szybciej albo rozładowuje wyraźnie szybciej, układ jest niezbalansowany.
- W większych bankach warto po prostu zmierzyć napięcie obu baterii pod koniec ładowania i porównać wyniki.
Jeżeli wszystko wygląda równo, zostawiam układ na próbę i wracam do niego po pierwszym pełnym cyklu pracy. To prosty test, ale bardzo skuteczny, bo ujawnia luźne końcówki, zły przekrój przewodu albo różnicę stanu akumulatorów, której nie widać na pierwszy rzut oka. Na koniec zostaje jeszcze jedna rzecz, którą sam traktuję jako najtańsze zabezpieczenie całego zestawu: kilka dobrych nawyków po montażu.
Drobne nawyki, które wydłużają życie obu akumulatorów
Jeśli mam wybrać jedną rzecz, która najbardziej przedłuża życie takiego układu, to wskazuję regularne pilnowanie stanu obu baterii, a nie tylko jednej. W praktyce oznacza to kontrolę napięcia, czyste klemy i brak zgadywania, czy „jakoś to będzie”.
Przy akumulatorach pracujących równolegle bardzo ważne jest też to, by były możliwie podobne. Dołożenie nowej baterii do starej zwykle daje krótkotrwały efekt, a potem zaczyna się nierówna praca i szybsze starzenie zestawu. Ja wolę wymienić parę albo przynajmniej bardzo dokładnie sprawdzić stan obu sztuk, zanim połączę je na stałe.
Jeżeli pojazd stoi dłużej, używam prostego podtrzymania ładowania albo regularnie doładowuję bank, bo rozładowany układ starzeje się szybciej niezależnie od tego, czy pracuje szeregowo, czy równolegle. Dobrze dobrane połączenie jest przewidywalne: szereg daje 24 V, równoległe zostawia 12 V i zwiększa pojemność, a o trwałości decydują już szczegóły montażu, nie samo hasło na schemacie.
