Ładowanie akumulatorów połączonych w szereg wydaje się proste, ale w praktyce łatwo tu o błąd, który skraca żywotność całego pakietu. Jeśli chcesz wiedzieć, jak ładować akumulatory połączone szeregowo bez ryzyka dla ładowarki i samego zestawu, zacznij od napięcia całego banku, a nie od pojedynczej sztuki. W tym artykule pokazuję też, jak dobrać profil ładowania, kiedy wyrównać akumulatory osobno i które akcesoria naprawdę pomagają, zamiast tylko zajmować miejsce w bagażniku.
Najważniejsze zasady, które pozwalają ładować pakiet szeregowy bezpiecznie i bez zgadywania
- W szeregu sumuje się napięcie, a pojemność Ah zostaje taka sama.
- Ładowarka musi pasować do całego pakietu, a nie do jednej baterii.
- Akumulatory najlepiej połączyć w szereg dopiero wtedy, gdy mają zbliżony stan naładowania.
- AGM, GEL, flooded i LiFePO4 mają inne profile ładowania.
- Jeśli jedna bateria odstaje, przydaje się balanser, monitoring albo osobne doładowanie.
Co zmienia połączenie szeregowe
Najważniejsza zasada jest bardzo prosta: w szeregu napięcia się dodają, a pojemność w amperogodzinach nie rośnie. Dwa akumulatory 12 V 100 Ah połączone szeregowo tworzą więc pakiet 24 V 100 Ah, a nie 24 V 200 Ah. To właśnie dlatego tak wiele osób myli serie z równoległym łączeniem i potem dobiera złą ładowarkę.
W takim układzie przez każdy akumulator płynie ten sam prąd, więc słabsza sztuka staje się najszybszym ograniczeniem całego zestawu. Jeśli jedna bateria ma mniejszą pojemność, jest starsza albo była mocniej rozładowywana, cała para czy czwórka zaczyna się rozjeżdżać. Ja zawsze patrzę na pakiet jak na jeden system, ale kontroluję każdą baterię osobno.
| Układ | Co się sumuje | Co zostaje takie samo | Praktyczny efekt |
|---|---|---|---|
| Szeregowy | Napięcie | Pojemność Ah | Potrzebna ładowarka o wyższym napięciu systemowym |
| Równoległy | Pojemność Ah | Napięcie | Można wydłużyć czas pracy bez zmiany napięcia instalacji |
Gdy rozumiesz już tę różnicę, łatwiej dobrać ładowarkę i uniknąć podstawowego błędu, czyli próby ładowania całego pakietu tak, jakby był pojedynczym akumulatorem.
Jak dobrać ładowarkę do całego zestawu
Ładowarka musi pasować do sumarycznego napięcia pakietu oraz do chemii akumulatorów. Dla dwóch baterii 12 V w szeregu potrzebujesz więc ładowarki 24 V, dla czterech baterii 12 V - 48 V, a dla trzech - 36 V. Sam fakt, że każda bateria jest „12-woltowa”, nie oznacza jeszcze, że cały zestaw da się ładować zwykłym prostownikiem 12 V.
W praktyce liczą się trzy rzeczy: napięcie wyjściowe, profil ładowania i dopuszczalny prąd. Zbyt mały prąd nie zniszczy baterii, ale wydłuży ładowanie i może nie domknąć absorpcji; zbyt duży przyspieszy zużycie, podniesie temperaturę i wywoła niepotrzebny stres dla ogniw. Jeśli nie masz instrukcji pod ręką, bezpiecznym punktem startowym dla wielu zestawów jest prąd rzędu 0,1C, czyli około 10 A na 100 Ah, ale ja traktuję to tylko jako punkt odniesienia, a nie uniwersalną normę.
Akumulatory kwasowo-ołowiowe
W AGM i klasycznych akumulatorach kwasowo-ołowiowych ładowarka powinna mieć profil dla danej chemii, a nie tylko „tryb 24 V”. Dla wielu zestawów 12 V wartość absorpcji wynosi około 14,4 V na sztukę, czyli 28,8 V dla 24 V, a napięcie podtrzymania około 13,5 V na baterię. W przypadku flooded, czyli akumulatorów z ciekłym elektrolitem, czasem stosuje się też ładowanie wyrównawcze, ale tylko wtedy, gdy producent to dopuszcza; dla AGM i GEL taki tryb zwykle nie jest dobrym pomysłem.
Przeczytaj również: Czy można odpalić samochód podłączony do prostownika bez ryzyka?
LiFePO4 i inne litowe
Przy litowych pakietach sprawa jest jeszcze bardziej wrażliwa na ustawienia. Dla LiFePO4 typowy zakres absorpcji to około 14,2-14,6 V na 12 V moduł, czyli 28,4-29,2 V dla układu 24 V. Float, czyli podtrzymanie po pełnym naładowaniu, często wyłącza się całkowicie albo ustawia bardzo ostrożnie, jeśli instrukcja baterii wyraźnie to przewiduje. Nie stosuję też wyrównywania do litowych pakietów, bo to nie ten typ chemii i nie ten sposób pracy.

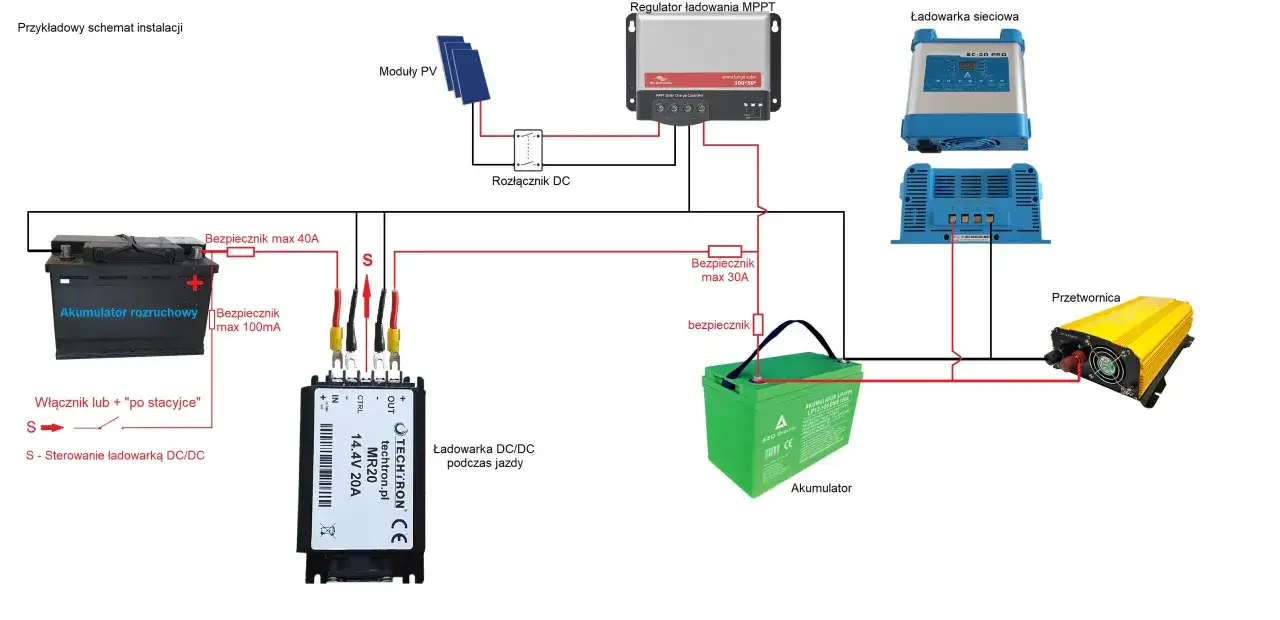

Jeśli pakiet jest zasilany przez alternator, przetwornicę DC-DC albo ładowarkę pokładową, zasada pozostaje taka sama: urządzenie ma widzieć cały bank, a nie pojedynczy akumulator. Kiedy dobór jest poprawny, samo ładowanie staje się przewidywalne, więc można przejść do konkretnego procesu.
Jak przejść przez ładowanie bez ryzyka dla pakietu
Ja zwykle zaczynam od sprawdzenia, czy akumulatory są jednakowe pod względem chemii, pojemności i wieku. To nie jest drobny detal, tylko warunek sensownej pracy całego zestawu. Jeśli były rozpinane na dłużej albo jeden egzemplarz wyraźnie odstaje, najpierw doładowuję je osobno, dopiero potem spinam w szereg.
- Sprawdź, czy wszystkie baterie są tego samego typu, napięcia i zbliżonego wieku.
- Naładuj je osobno do pełna, jeśli pakiet był rozłączony albo jedna sztuka ma niższe napięcie spoczynkowe.
- Połącz plus jednej baterii z minusem następnej i upewnij się, że bieguny są zgodne z układem.

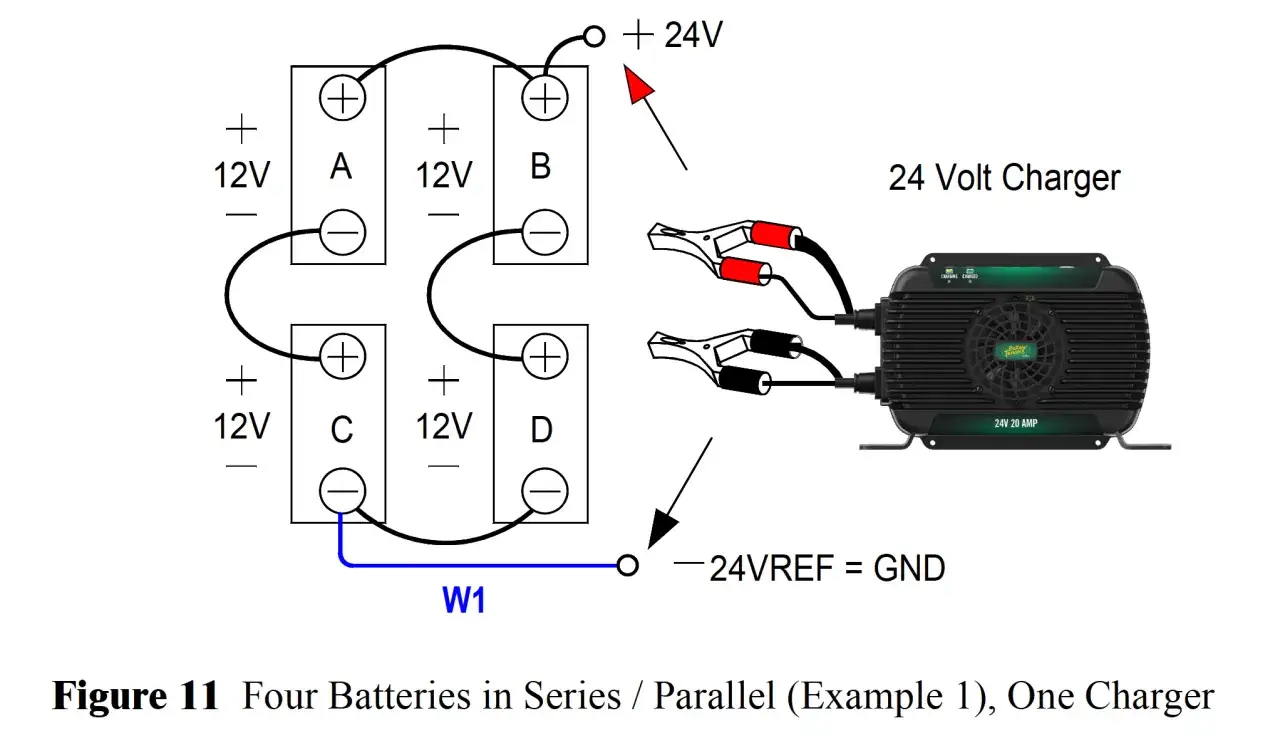

- Podłącz ładowarkę do skrajnych zacisków całego pakietu, czyli do wolnego plusa i wolnego minusa.
- Ustaw właściwe napięcie systemowe i profil chemii, a jeśli ładowarka ma czujnik temperatury, użyj go.
- Obserwuj, czy żadna bateria nie grzeje się wyraźnie mocniej od pozostałych.
- Po zakończeniu ładowania odczekaj kilka godzin i zmierz napięcie każdej sztuki osobno.
W praktyce najwięcej problemów powoduje pośpiech. Jeśli podłączysz 12-woltowy prostownik do 24-woltowego banku albo włączysz niewłaściwy profil, cały proces będzie od początku błędny. Druga rzecz to brak kontroli po zakończeniu ładowania - pakiet może wyglądać dobrze „na kablu”, a potem i tak rozjechać się po kilku cyklach.
Najczęstsze błędy, które kończą się nierównym pakietem
Tu nie ma wielkiej filozofii, są za to powtarzalne pomyłki. Najczęściej widzę te same scenariusze: ktoś miesza stare i nowe akumulatory, ładuje zestaw złą ładowarką albo zakłada, że jedna elektronika załatwi balans całego szeregu. To tak nie działa.
| Błąd | Co się dzieje | Lepsza praktyka |
|---|---|---|
| Mieszanie różnych modeli i wieku | Najsłabszy akumulator ogranicza cały pakiet | Łączyć w szereg możliwie identyczne sztuki |
| Ładowanie pakietu 24 V prostownikiem 12 V | Niedoładowanie i szybka degradacja | Użyć ładowarki dopasowanej do napięcia całego banku |
| Włączanie equalize w AGM, GEL lub LiFePO4 | Przegrzewanie, gazowanie albo uszkodzenie baterii | Tryb wyrównawczy stosować tylko tam, gdzie producent to przewiduje |
| Start z różnym stanem naładowania | Pakiet szybko się rozbalansowuje | Najpierw doładować każdą baterię osobno |
| Zakładanie, że BMS rozwiązuje wszystko | W szeregu nadal mogą pojawić się różnice między bateriami | Monitorować każdą sztukę i nie opierać się wyłącznie na elektronice |
Jeśli mam wskazać jeden błąd, który najbardziej skraca życie pakietu, to będzie nim ignorowanie różnic między poszczególnymi bateriami. Dla ładowarki wszystko może wyglądać poprawnie, a jedna słabsza sztuka już pracuje poza komfortowym zakresem.
Kiedy potrzebny jest balanser albo ładowanie osobne
Przy małych zestawach często wystarcza dobra ładowarka i regularna kontrola napięć. Gdy pakiet robi się większy, a szczególnie gdy pracuje w kamperze, łodzi albo w instalacji postojowej, przydają się już dodatkowe akcesoria: balanser napięcia, monitor baterii, czujnik temperatury i porządne przewody z solidnymi zaciskami. Balanser to urządzenie, które pomaga utrzymać podobny poziom napięcia między bateriami w szeregu - nie ładuje ich za ciebie, ale zmniejsza ryzyko, że jedna sztuka będzie stale odstawać.
W przypadku litowych baterii osobne ładowanie przed połączeniem w szereg jest szczególnie ważne, bo ich BMS, czyli elektronika nadzorująca ogniwa i temperaturę, pilnuje przede wszystkim wnętrza jednej baterii, a nie całego banku jako całości. Jeśli akumulatory były magazynowane osobno, jedna sztuka została wymieniona albo napięcia po postoju różnią się wyraźnie, ja nie spinam ich od razu w szereg. Najpierw wyrównuję stan naładowania, dopiero potem buduję pakiet.
To samo dotyczy sytuacji, w których po kilku cyklach jedna bateria stale kończy ładowanie szybciej lub wyraźnie się grzeje. Wtedy balans lub osobne doładowanie przestaje być dodatkiem, a staje się koniecznością, jeśli chcesz zachować równą pracę całego układu.
Jak wyglądają typowe zestawy w praktyce
Najłatwiej zobaczyć różnicę na konkretnych konfiguracjach. Poniżej zestawiam najczęstsze układy, z jakimi spotykam się w motoryzacji, kamperach i prostych instalacjach pomocniczych.
| Konfiguracja | Wynikowe napięcie | Co ustawiam na ładowarce | Na co zwracam uwagę |
|---|---|---|---|
| 2 x 12 V AGM 100 Ah | 24 V 100 Ah | Profil AGM, absorpcja około 28,8 V, float około 27,0 V | Równe napięcie spoczynkowe obu baterii i brak nadmiernego grzania |
| 4 x 6 V flooded 225 Ah | 24 V 225 Ah | Profil dla flooded, ewentualnie wyrównanie tylko zgodnie z instrukcją | Poziom elektrolitu, temperatura i regularna kontrola każdej sztuki |
| 2 x 12 V LiFePO4 100 Ah | 24 V 100 Ah | Tryb lithium, absorpcja zwykle około 28,4-29,2 V, bez klasycznego float | Stan BMS, zgodność baterii i wcześniejsze pełne doładowanie osobno |
Takie przykłady dobrze pokazują jedną rzecz: w szeregu nie „dodajesz pojemności”, tylko budujesz wyższe napięcie z tych samych amperogodzin. To dlatego czas ładowania i sposób kontroli zależą od chemii i od realnej kondycji każdej baterii, a nie od samej liczby sztuk w banku.
Co sprawdzam po ładowaniu, żeby pakiet nie rozjeżdżał się po cichu
Po zakończeniu ładowania nie ufam wyłącznie diodzie na ładowarce. Zostawiam pakiet na kilka godzin bez obciążenia i dopiero wtedy sprawdzam napięcie każdej baterii osobno. Jeśli różnice są małe i powtarzalne, wszystko jest w porządku. Jeśli jedna sztuka stale odstaje, trzeba wrócić do diagnostyki, zanim problem zacznie się powtarzać przy każdym cyklu.
- Sprawdzam napięcie spoczynkowe każdej baterii po okresie odpoczynku.
- Oglądam, czy nie ma wyraźnie wyższej temperatury jednej sztuki.
- W flooded kontroluję poziom elektrolitu i ewentualne ślady gazowania.
- W litowych patrzę na logi BMS i zachowanie napięć podczas końcówki ładowania.
- Jeśli różnica wraca regularnie, planuję osobne doładowanie albo test pojemności.
Jeśli miałbym zostawić jedną praktyczną wskazówkę na koniec, byłaby taka: przy szeregu myśl o całym systemie, ale kontroluj każdą baterię z osobna. To właśnie ten prosty nawyk najczęściej decyduje o tym, czy pakiet będzie działał równo przez długi czas, czy zacznie się psuć po cichu już po kilku sezonach.
