Sprawdzenie prostownika multimetrem to najszybszy sposób, by odróżnić drobną usterkę przewodu lub bezpiecznika od realnego problemu z ładowarką. Poniżej pokazuję, jak sprawdzić prostownik multimetrem bez rozbierania urządzenia i bez zgadywania, czy winny jest sam prostownik, akumulator, czy tylko zły tryb pracy.
Najważniejsze są trzy rzeczy: napięcie DC, tryb pracy i to, czy prostownik reaguje pod obciążeniem
- Do pomiaru wystarczy multimetr ustawiony na napięcie stałe DC i sprawne przewody w gniazdach COM oraz V/Ω.
- W typowym prostowniku 12 V szukam zwykle wartości około 13,8-14,8 V, ale wynik trzeba odnieść do trybu ładowania i typu akumulatora.
- W inteligentnych ładowarkach 0 V na zaciskach nie zawsze oznacza awarię, bo część modeli budzi się dopiero po wykryciu baterii.
- Jeśli napięcie jest poprawne bez obciążenia, a pod obciążeniem mocno spada, problem często leży w przewodach, krokodylkach albo samym akumulatorze.
Co dokładnie sprawdzasz, gdy mierzysz prostownik
Ja rozdzielam tę diagnozę na dwa pytania. Pierwsze brzmi: czy prostownik w ogóle podaje napięcie na wyjściu. Drugie: czy to napięcie ma sens dla konkretnego akumulatora i wybranego trybu pracy. To ważne, bo inny wynik będzie normalny dla prostownika podtrzymującego, inny dla zwykłego ładowania 12 V, a jeszcze inny dla trybu AGM albo regeneracji.
W praktyce mierzę najpierw napięcie wyjściowe, czyli to, co pojawia się na krokodylkach lub zaciskach, a dopiero potem porównuję je z napięciem akumulatora. Napięcie jałowe to po prostu napięcie mierzone bez obciążenia albo po krótkim odłączeniu ładowarki od baterii. Taki pomiar pomaga odróżnić, czy źródło energii działa, czy tylko „udaje”, że ładuje.
Warto też pamiętać, że nie każdy prostownik zachowuje się tak samo. Klasyczny model daje dość stałe napięcie, a inteligentny potrafi przełączać się między etapami ładowania, chwilowo obniżać napięcie albo w ogóle nie wystartować bez wykrytej baterii. Dlatego sam numer na ekranie ma sens dopiero w kontekście urządzenia. To prowadzi nas do samego pomiaru, bo tu najłatwiej popełnić prosty, ale kosztowny błąd.
Jak sprawdzić prostownik multimetrem krok po kroku
Do takiego testu nie potrzebuję rozkręcać obudowy ani dotykać strony 230 V. Sprawdzam wyłącznie niskonapięciowe wyjście prostownika, najlepiej na pewnym połączeniu metal-metal. Fluke słusznie przypomina, żeby czarną sondę wpiąć do COM, a czerwoną do V/Ω, nie do gniazda A, bo pomyłka w tym miejscu potrafi zrobić zwarcie w samym mierniku.
- Ustaw multimetr na napięcie stałe DC. Jeśli nie masz ręcznego zakresu, zostaw auto-ranging. Przy ręcznym wyborze bezpiecznie zaczynam od zakresu 20 V.
- Włóż czarny przewód do gniazda COM, a czerwony do gniazda V/Ω.
- Przyłóż sondy do wyjścia prostownika: czarną do minusa, czerwoną do plusa.
- Odczytaj wynik po 2-5 sekundach. Jeśli liczby skaczą, włącz HOLD albo MIN/MAX, żeby złapać stabilniejszy odczyt.
- Jeśli prostownik ma tryby NORMAL, AGM, RECOND, SUPPLY lub podobne, powtórz pomiar w każdym z nich. Wtedy od razu widać, czy urządzenie zmienia napięcie zgodnie z programem.
- Gdy wynik wygląda podejrzanie, przełącz multimetr na pomiar AC i sprawdź, czy na wyjściu nie ma wyraźnego tętnienia. Duży składnik zmienny bywa sygnałem problemu z prostowaniem lub filtracją.
Najlepszy test robię na spokojnym, pewnym połączeniu. Luźny krokodylek, zaśniedziała końcówka albo słaby kontakt potrafią zmylić bardziej niż sam prostownik. Jeśli urządzenie jest inteligentne i nie pokazuje nic na pustym wyjściu, nie panikuję od razu. Najpierw sprawdzam, czy po podłączeniu akumulatora lub sensownego obciążenia w ogóle się aktywuje.
Właśnie dlatego sam pomiar bez interpretacji niewiele daje. Następny krok to rozszyfrowanie wyniku, najlepiej bez wrzucania wszystkiego do jednego worka.
Jak odczytać wynik bez zgadywania

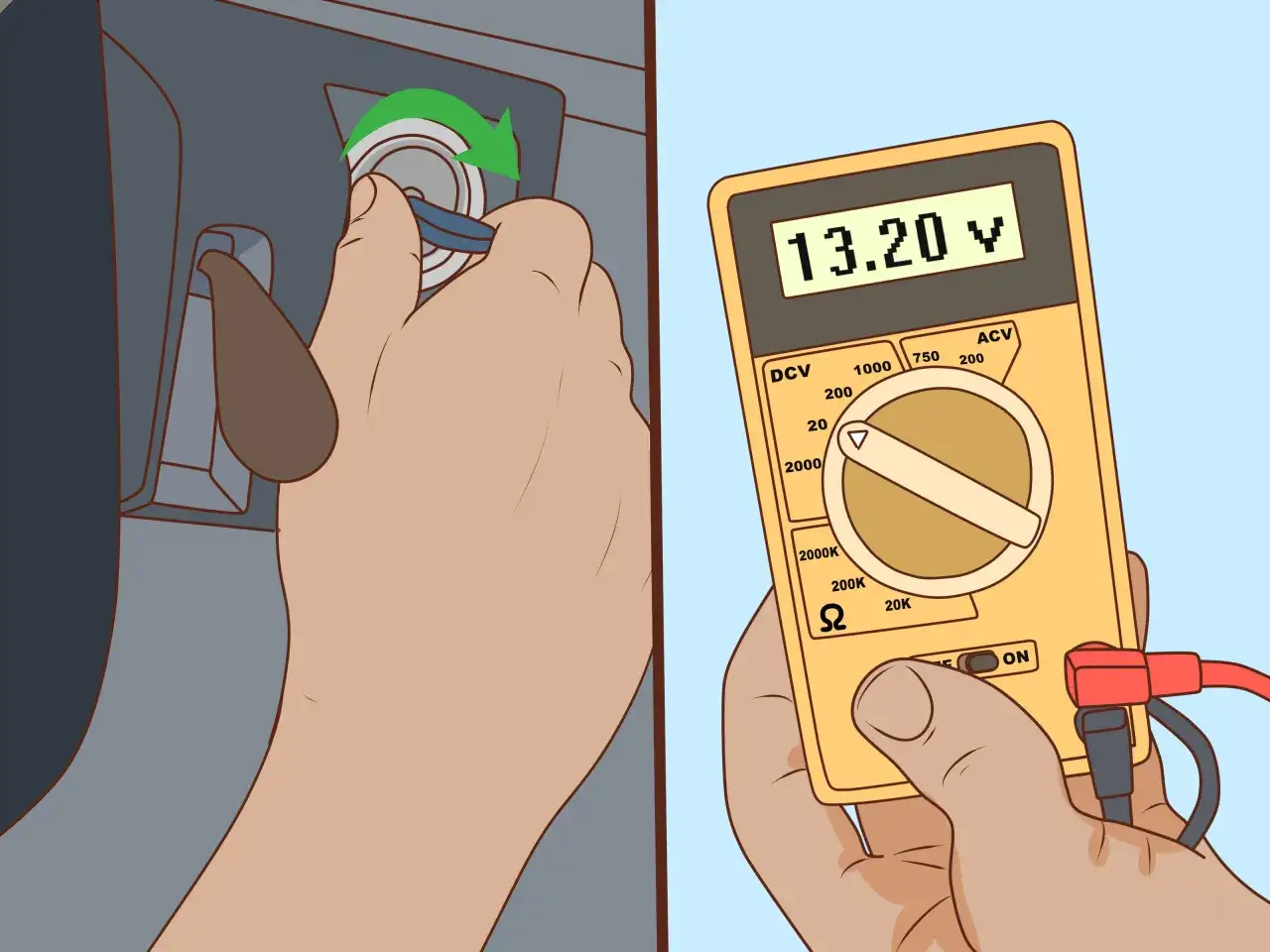

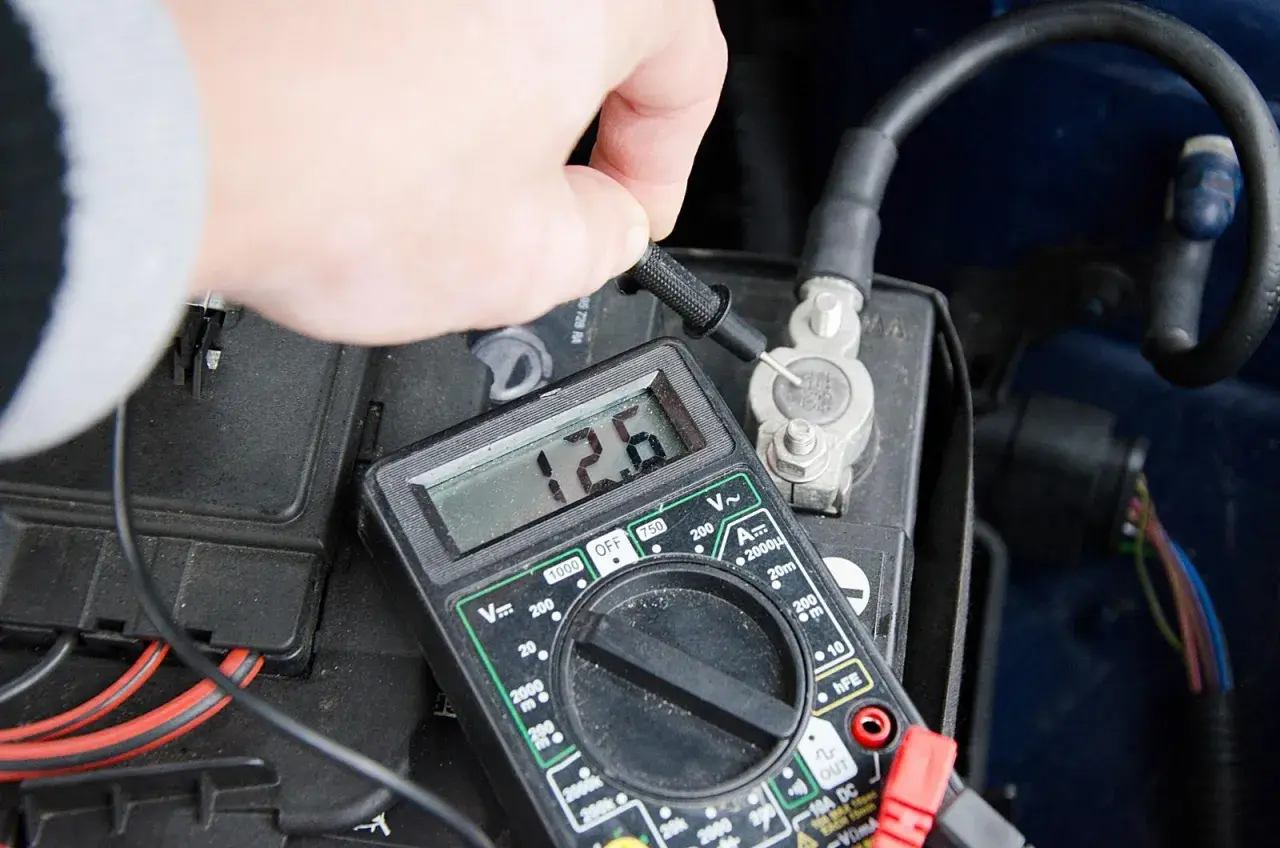

Do interpretacji wracam do prostej zasady: wynik ma się zgadzać z typem akumulatora i z trybem prostownika. VARTA podaje, że w pełni naładowany akumulator rozruchowy ma około 12,8 V spoczynkowo, a spadek poniżej 12,4 V oznacza potrzebę doładowania. To dobry punkt odniesienia, bo pozwala odróżnić napięcie akumulatora od napięcia ładowania.
| Wynik na multimetrze | Co zwykle oznacza | Co robię dalej |
|---|---|---|
| 0-1 V albo brak stabilnego odczytu | Brak aktywnego wyjścia, tryb czuwania, problem z przewodem, bezpiecznikiem lub polaryzacją | Sprawdzam kabel, krokodylki, tryb pracy i próbuję z innym akumulatorem |
| 13,3-13,8 V | Tryb podtrzymania lub ładowanie końcowe | To poprawny wynik, jeśli taki program wybrałem |
| 14,2-14,8 V | Typowy zakres ładowania 12 V w wielu prostownikach, często prawidłowy także dla AGM | Obserwuję, czy napięcie jest stabilne i zgodne z instrukcją urządzenia |
| 15,5-15,8 V | Tryb regeneracji, odsiarczania albo specjalny program serwisowy | Akceptuję to tylko wtedy, gdy producent przewidział taki tryb |
| Minus na ekranie | Sondy są zamienione miejscami albo pomiar wykonany odwrotnie | Zmieniam polaryzację i sprawdzam jeszcze raz |
Jeżeli prostownik pokazuje około 14,4 V, a bateria ma już wysoki stan naładowania, to nie musi oznaczać błędu. W praktyce liczy się też moment pomiaru. Inaczej zachowuje się akumulator głęboko rozładowany, inaczej lekko doładowany, a inaczej bateria AGM, która często pracuje na bardziej precyzyjnym profilu ładowania. Właśnie dlatego sam odczyt najlepiej czytać razem z zachowaniem urządzenia w pierwszych minutach pracy.
Gdy wynik nadal wydaje się dziwny, zwykle winny nie jest sam miernik. Częściej problem robi technika pomiaru albo jeden z typowych błędów, które łatwo przeoczyć.
Najczęstsze błędy, które fałszują pomiar
W takich testach najwięcej problemów robią rzeczy banalne. To paradoks, ale właśnie przez drobiazgi najłatwiej uznać sprawny prostownik za uszkodzony albo odwrotnie.
- Pomiar na złym trybie - jeśli multimetr ustawiony jest na AC zamiast DC, wynik nie mówi prawie nic o ładowaniu akumulatora.
- Złe gniazdo sondy - czerwony przewód włożony do wejścia A lub mA to prosta droga do błędnego pomiaru, a czasem do uszkodzenia miernika.
- Słaby kontakt na krokodylkach - korozja, farba albo luźne zaciski potrafią zaniżyć odczyt bardziej niż sam prostownik.
- Test bez obciążenia w inteligentnym modelu - niektóre ładowarki nie pokazują sensownego napięcia, dopóki nie wykryją akumulatora.
- Zbyt szybki wniosek z jednego odczytu - chwilowy skok napięcia przy starcie ładowania jest normalny, szczególnie w urządzeniach wieloetapowych.
- Mieszanie napięcia akumulatora z napięciem prostownika - po podłączeniu baterii obie wartości „spotykają się” i odczyt nie jest już czystym napięciem wyjściowym.
Jeśli chcę mieć naprawdę pewny obraz, porównuję wynik na innym akumulatorze albo sprawdzam ten sam prostownik po zmianie trybu. To szybki sposób, by oddzielić błąd pomiaru od realnej awarii. I właśnie tu najczęściej wychodzi, czy problem siedzi w ładowarce, czy jednak w samym akumulatorze.
Zanim uznasz prostownik za winny, sprawdź jeszcze kabel i tryb ładowania
Gdy prostownik nie daje oczekiwanego wyniku, nie zatrzymuję się na samym napięciu. Najpierw sprawdzam wyjściowy przewód, krokodylki, bezpiecznik oraz to, czy urządzenie jest ustawione do właściwego typu baterii. W modelach z trybem AGM pomylenie programu potrafi dać wynik, który wygląda podejrzanie, choć sam prostownik działa poprawnie.
- Jeśli prostownik działa na innym akumulatorze, podejrzewam bardziej baterię niż urządzenie.
- Jeśli napięcie jest poprawne bez obciążenia, ale spada po podłączeniu, szukam problemu w przewodach, zaciskach albo bezpieczniku.
- Jeśli urządzenie ma tryb RECOND, SUPPLY albo AGM, porównuję odczyt z dokumentacją, bo każdy program ma własny profil napięcia.
- Jeśli akumulator po ładowaniu szybko wraca do niskiego napięcia spoczynkowego, prostownik mógł być sprawny, ale bateria jest już zużyta.
Ja trzymam się jednej praktycznej zasady: prostownik oceniam po napięciu wyjściowym, ale akumulator oceniam po napięciu spoczynkowym i zachowaniu pod obciążeniem. Taki podział oszczędza czas, bo od razu widać, gdzie leży problem. Jeśli po tych testach wszystko nadal wygląda niejednoznacznie, najlepiej wrócić do podstaw i sprawdzić jeszcze raz jakość połączeń oraz zgodność trybu z typem akumulatora.
