Połączenie dwóch akumulatorów w układ 24 V jest proste tylko na papierze. W praktyce trzeba od razu wiedzieć, czy chodzi o zwiększenie napięcia, jak dobrać zgodne baterie, gdzie dać bezpiecznik i kiedy taki układ ma sens, a kiedy lepiej użyć innego rozwiązania. Poniżej pokazuję to krok po kroku, bez zbędnej teorii, ale z detalami, które naprawdę chronią sprzęt.
Najważniejsze zasady przed podłączeniem dwóch akumulatorów do 24 V
- Do 24 V z dwóch 12 V używa się połączenia szeregowego, czyli minus pierwszego akumulatora łączy się z plusem drugiego.
- Napięcie rośnie, pojemność w Ah nie rośnie - zestaw 2 x 12 V 75 Ah daje 24 V 75 Ah, a nie 24 V 150 Ah.
- Najlepiej łączyć dwa identyczne akumulatory: ten sam typ, pojemność, model i możliwie podobny stopień zużycia.
- Przed spięciem warto naładować każdy akumulator osobno, żeby ograniczyć ryzyko nierównej pracy zestawu.
- Bezpiecznik montuje się na przewodzie dodatnim jak najbliżej akumulatora lub punktu wyjścia z banku.
- Jeśli chcesz tylko dłużej zasilać instalację 12 V, połączenie szeregowe nie pomoże - wtedy potrzebne jest połączenie równoległe albo inne rozwiązanie.
Co daje połączenie szeregowe, a czego ono nie zrobi
Najprostsza odpowiedź brzmi: dwa akumulatory 12 V połączone szeregowo tworzą układ 24 V. To właśnie ten wariant stosuje się w kamperach, łodziach, maszynach roboczych i w części pojazdów, które mają osprzęt zaprojektowany pod wyższe napięcie. Z perspektywy elektroniki to ważne rozróżnienie, bo napięcie się sumuje, a pojemność pozostaje taka sama.
| Cel | Rodzaj połączenia | Efekt końcowy | Kiedy ma sens |
|---|---|---|---|
| Zbudować 24 V z dwóch 12 V | Szeregowe | 24 V, ta sama pojemność Ah | Gdy urządzenie, ładowarka lub instalacja pracuje na 24 V |
| Wydłużyć czas pracy instalacji 12 V | Równoległe | 12 V, większa pojemność Ah | Gdy chcesz dłużej zasilać odbiorniki 12 V |
Przykład jest prosty: dwa akumulatory 12 V 75 Ah połączone szeregowo dają zestaw 24 V 75 Ah. To oznacza wyższe napięcie, ale nie podwójną rezerwę energii w tym samym sensie, w jakim rozumie ją wielu użytkowników. Ja zawsze zwracam na to uwagę na początku, bo właśnie tutaj rodzi się większość błędnych oczekiwań.
W praktyce po pełnym naładowaniu taki zestaw pokaże zwykle nieco ponad 24 V, a nie idealne 24,0 V. To normalne i wynika ze stanu naładowania oraz chemii baterii. Następny krok to już samo połączenie, ale warto je zrobić w odpowiedniej kolejności.
Jak połączyć akumulatory krok po kroku
Jeśli chcesz zrobić to bezpiecznie, nie zaczynaj od kabli, tylko od sprawdzenia, czy oba akumulatory w ogóle nadają się do wspólnej pracy. Potem przejdź do prostego schematu połączenia i dopiero na końcu podaj napięcie na odbiornik.
- Odłącz wszystkie odbiorniki i ładowarki. Układ ma być całkowicie bez napięcia roboczego, zanim zaczniesz cokolwiek spinać.
- Sprawdź, czy oba akumulatory są tego samego typu. Najlepiej, gdy mają ten sam model, pojemność i podobny poziom zużycia.
- Naładuj je osobno do podobnego poziomu. To ogranicza ryzyko, że jeden akumulator będzie stale niedoładowany, a drugi przeciążany.

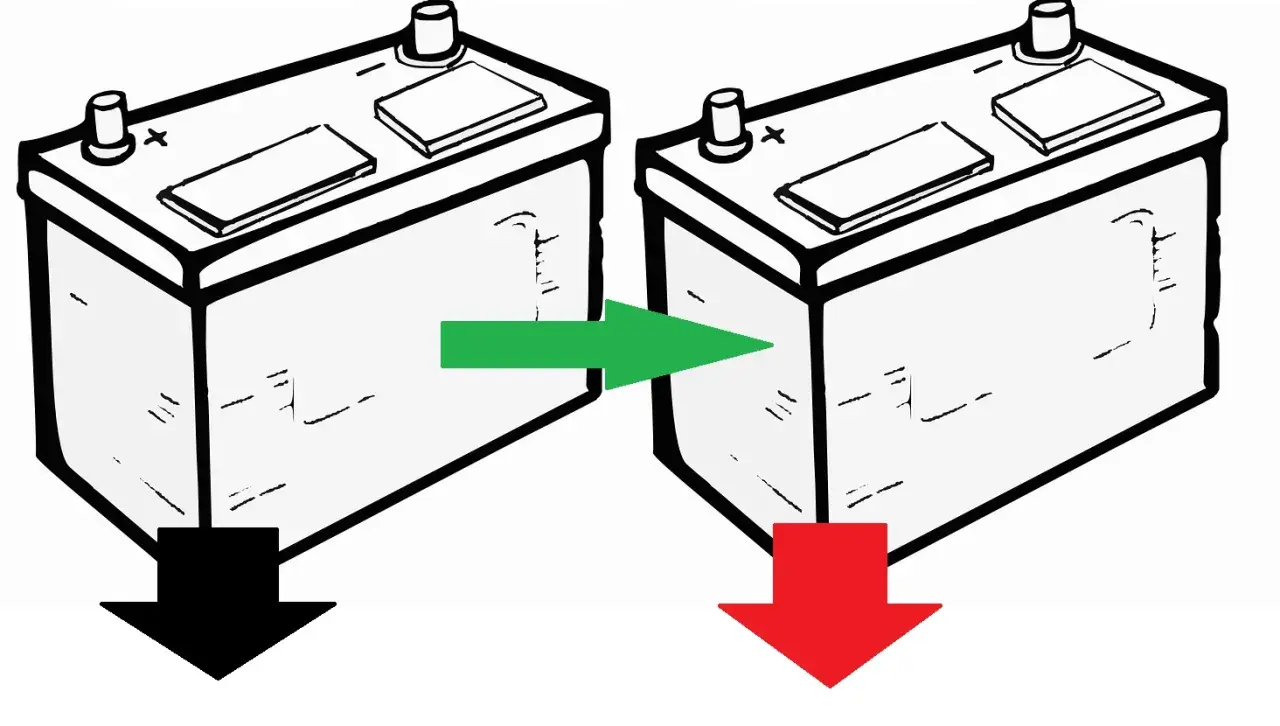

- Połącz minus pierwszego akumulatora z plusem drugiego. To jest właśnie mostek szeregowy, który tworzy 24 V.
- Wyjście 24 V pobieraj z wolnych biegunów. Z jednego wolnego plusa i jednego wolnego minusa wyprowadzasz zasilanie do instalacji.
- Załóż bezpiecznik na dodatnim przewodzie. Najlepiej jak najbliżej źródła zasilania, żeby ograniczyć skutki ewentualnego zwarcia.
- Zmierz napięcie multimetrem. To szybki test, który od razu pokazuje, czy polaryzacja i połączenie są poprawne.
Jeżeli po zmostkowaniu widzisz wartość dużo niższą niż oczekiwane 24 V albo napięcie zachowuje się niestabilnie, zatrzymuję się od razu. Taki objaw zwykle oznacza różnicę stanu naładowania, uszkodzony akumulator albo błędne podłączenie. Gdy połączenie jest już poprawne, trzeba jeszcze dobrać same baterie tak, żeby układ nie rozjechał się po kilku tygodniach.
Jak dobrać dwa akumulatory, żeby zestaw pracował równo
Tu nie ma miejsca na przypadkowość. W szeregu najsłabszy element ogranicza cały zestaw, więc dwa akumulatory powinny być możliwie identyczne. W praktyce najlepiej sprawdza się para z tego samego modelu, tej samej serii produkcyjnej i o zbliżonym zużyciu.
- Ten sam typ chemii - nie mieszaj AGM z żelem, klasycznego kwasowo-ołowiowego z LiFePO4 ani różnych technologii tylko dlatego, że pasują napięciem.
- Ta sama pojemność - przy różnych Ah jeden akumulator szybciej stanie się słabszym ogniwem zestawu.
- Ten sam wiek i stan zużycia - nowy i stary akumulator w jednej parze to częsty przepis na skrócenie życia obu.
- Ta sama dopuszczalna konfiguracja - przy bateriach litowych trzeba sprawdzić instrukcję producenta i możliwości BMS, bo nie każdy model pozwala na łączenie szeregowe.
W przypadku akumulatorów litowych zwracam uwagę na BMS, czyli układ zarządzania baterią. To on pilnuje bezpieczeństwa i może ograniczyć możliwość pracy w szeregu. Jeśli producent nie dopuszcza takiego połączenia, nie warto tego omijać „na siłę”, bo ryzyko problemów jest wtedy zbyt wysokie. Przy ołowiowych bateriach sens pozostaje podobny: najpierw zgodność, potem montaż.
Jeśli masz już dwa akumulatory, ale jeden wyraźnie odstaje napięciem albo pojemnością, lepiej nie budować z nich pełnego banku 24 V. Taki kompromis zwykle kończy się nierównym ładowaniem i szybszym zużyciem całego zestawu. Właśnie dlatego obok samych baterii tak ważne są odpowiednie akcesoria.
Jakie akcesoria i zabezpieczenia naprawdę robią różnicę
W praktyce nie wystarczą same akumulatory. Dobre przewody, końcówki, bezpiecznik i podstawowy pomiar napięcia decydują o tym, czy układ będzie działał stabilnie, czy będzie generował problemy już przy pierwszym większym obciążeniu.
| Element | Po co jest potrzebny | Na co zwrócić uwagę |
|---|---|---|
| Przewód połączeniowy | Łączy akumulatory w szereg i przenosi prąd roboczy | Powinien być dobrej jakości, elastyczny i dobrany do obciążenia |
| Końcówki oczkowe | Zapewniają pewny styk na zaciskach | Muszą pasować do śruby i być poprawnie zaciśnięte |
| Bezpiecznik | Chroni przewody i instalację przy zwarciu | Montaż na plusie, możliwie blisko źródła zasilania |
| Multimetr | Pozwala sprawdzić napięcie i polaryzację | Warto mieć go pod ręką przed i po montażu |
| Odłącznik akumulatora | Ułatwia serwis i bezpieczne odcięcie zasilania | Przydaje się szczególnie w kamperach i instalacjach sezonowych |
Gdyby miał wskazać jeden element, na którym nie warto oszczędzać, byłby to bezpiecznik i sam przewód. Zwarcie przy 24 V potrafi narobić dużo większych szkód, niż większość osób zakłada na starcie. W dodatku w instalacjach motoryzacyjnych liczy się nie tylko sam akumulator, ale też to, jak później rozprowadzisz energię do odbiorników.
W dobrze zrobionym zestawie nie ma przypadkowych połączeń, luźnych konektorów ani „tymczasowych” mostków. To właśnie jakość osprzętu odróżnia układ, który działa latami, od takiego, który wymaga ciągłych poprawek. A skoro już o błędach mowa, warto je nazwać wprost.
Najczęstsze błędy przy budowie zestawu 24 V
W tej części zwykle nie zaskakuję czytelnika, tylko porządkuję to, co w praktyce psuje najwięcej instalacji. Większość problemów zaczyna się od pośpiechu albo założenia, że dwa akumulatory „same się zgrają”. Nie zgrają się, jeśli nie damy im do tego warunków.
- Mieszanie różnych akumulatorów - inny wiek, inna pojemność albo inna technologia to prosta droga do nierównej pracy zestawu.
- Brak pełnego ładowania przed spięciem - różnica napięć między bateriami szybko zamienia się w problem z balansem.
- Ominięcie bezpiecznika - przy zwarciu to nie jest oszczędność, tylko ryzyko uszkodzenia instalacji.
- Używanie ładowarki 12 V do zestawu 24 V - taki błąd kończy się niedoładowaniem lub błędną pracą układu.
- Branie 12 V z „połowy” szeregu bez przemyślenia - przy stałym poborze z jednego akumulatora łatwo rozjechać cały bank.
- Testowanie pod pełnym obciążeniem od razu po montażu - lepiej najpierw wykonać próbę kontrolną i dopiero potem podłączyć docelowe urządzenia.
Ostatni błąd widzę szczególnie często: ktoś buduje układ 24 V, ale w praktyce potrzebuje jednocześnie 12 V i 24 V. Wtedy zamiast prostego szeregu lepiej od razu rozważyć inne rozwiązanie, bo inaczej układ zaczyna pracować pod niepotrzebnym stresem.
Kiedy lepiej użyć przetwornicy DC-DC zamiast łączenia baterii
Jeżeli potrzebujesz tylko jednego odbiornika 24 V, a reszta instalacji ma zostać przy 12 V, połączenie szeregowe dwóch akumulatorów nie zawsze jest najlepszą drogą. W takich sytuacjach często rozsądniej jest zostawić bazową instalację 12 V i użyć przetwornicy DC-DC, która podniesie napięcie tylko tam, gdzie jest to potrzebne.
To rozwiązanie ma sens szczególnie wtedy, gdy:
- pojazd lub kamper ma już rozbudowaną instalację 12 V,
- chcesz zasilać pojedyncze urządzenie 24 V bez przebudowy całego układu,
- akumulatory są różne i nie chcesz ich sztucznie zestawiać w szereg,
- potrzebujesz stabilnego napięcia dla elektroniki wrażliwej na spadki.
W praktyce to często mniej ryzykowne i bardziej przewidywalne niż kombinowanie z odczepami pośrednimi. Jeśli jednak Twoim celem jest pełna instalacja 24 V, wtedy szereg dwóch identycznych akumulatorów pozostaje najprostszym i najbardziej logicznym wariantem. Zostaje już tylko kontrola po montażu, bo to ona pokazuje, czy całość naprawdę działa tak, jak powinna.
Co sprawdzić po montażu, zanim instalacja ruszy w trasę
Po złożeniu układu nie kończę pracy na samym „jest napięcie”. Najpierw mierzę każdy akumulator osobno, potem cały zestaw, a na końcu sprawdzam zachowanie pod lekkim obciążeniem. To prosta rutyna, ale właśnie ona wyłapuje większość problemów, zanim przerodzą się w awarię.
Sprawdź kolejno:
- czy przewody nie grzeją się przy pracy jałowej i przy niewielkim obciążeniu,
- czy bieguny są podłączone zgodnie z planem,
- czy bezpiecznik ma właściwą wartość i jest dobrze osadzony,
- czy napięcie obu akumulatorów nie zaczyna szybko się rozjeżdżać,
- czy ładowarka lub alternator faktycznie obsługują system 24 V.
Jeśli po kilku cyklach jeden akumulator wyraźnie odstaje od drugiego, nie ignoruję tego. To zwykle pierwsza oznaka, że para nie jest dobrze dobrana albo jeden z elementów już odstaje kondycyjnie. W takim układzie szybka korekta oszczędza więcej niż późniejsza wymiana całego zestawu.
Najbezpieczniejsza wersja całego tematu jest prosta: dwa zgodne akumulatory, połączenie szeregowe, porządny przewód, bezpiecznik na plusie i kontrola napięcia po montażu. Tyle wystarczy, żeby zbudować stabilny zestaw 24 V bez niepotrzebnego ryzyka i bez typowych błędów, które najczęściej wychodzą dopiero po czasie.
