Transformatorowy prostownik nadal ma sens, jeśli chcesz zbudować prosty i trwały sprzęt do garażu, a nie kolejny plastikowy gadżet. W tym tekście pokazuję, jak zrobić prostownik z transformatora tak, żeby nadawał się do ładowania klasycznego akumulatora 12 V, miał sensownie dobrane elementy i nie wymagał ciągłych poprawek po pierwszym uruchomieniu. Pokażę też, gdzie najłatwiej popełnić błąd i które dodatki naprawdę poprawiają wygodę użytkowania.
Najkrótsza droga do działającego prostownika w garażu
- Najpraktyczniejszy zestaw to transformator 15-18 V AC, mostek 25-35 A, bezpiecznik, przewody o odpowiednim przekroju i obudowa z wentylacją.
- Do akumulatora kwasowo-ołowiowego nie wystarczy samo prostowanie - potrzebujesz jeszcze kontroli napięcia i prądu.
- W prostym układzie można pominąć duży kondensator filtrujący, bo sam akumulator wygładza napięcie.
- Mostek trzeba chłodzić, a cały układ zabezpieczyć bezpiecznikiem po stronie pierwotnej i wtórnej.
- Dla 12 V akumulatora celuję zwykle w zakres ładowania około 13,8-14,4 V, zależnie od typu baterii.
- Jeśli ma to być bezpieczne ładowanie, a nie eksperyment, nie używam tego samego układu do litowo-jonowych pakietów.
Na czym polega prostownik transformatorowy i kiedy ma sens
W praktyce taki prostownik robi trzy rzeczy: obniża napięcie sieciowe, prostuje prąd zmienny i podaje na wyjście napięcie nadające się do ładowania akumulatora. Transformator zapewnia separację galwaniczną, więc wyjście nie jest bezpośrednio połączone z 230 V, a mostek diodowy zamienia sinusoidę na pulsujący prąd stały. To nadal jest układ prosty, ale jeśli ma ładować akumulator, nie może być „gołym” mostkiem podłączonym na chybił trafił.
Ja traktuję taki prostownik jako sensowny sprzęt do klasycznych akumulatorów kwasowo-ołowiowych, czyli najczęściej do aut, motocykli, łodzi czy prostych zastosowań warsztatowych. Dla AGM i GEL też bywa użyteczny, ale tylko wtedy, gdy trzymasz się parametrów producenta. Do litowo-jonowych pakietów taki układ się nie nadaje, bo tam potrzebny jest dedykowany kontroler ładowania i pełna ochrona ogniw.
Właśnie dlatego najpierw warto ustalić, co ma robić cały układ, a dopiero potem wybierać części. Od tego zależy, czy zbudujesz praktyczny prostownik, czy tylko ciężki zasilacz z ryzykiem przeładowania.

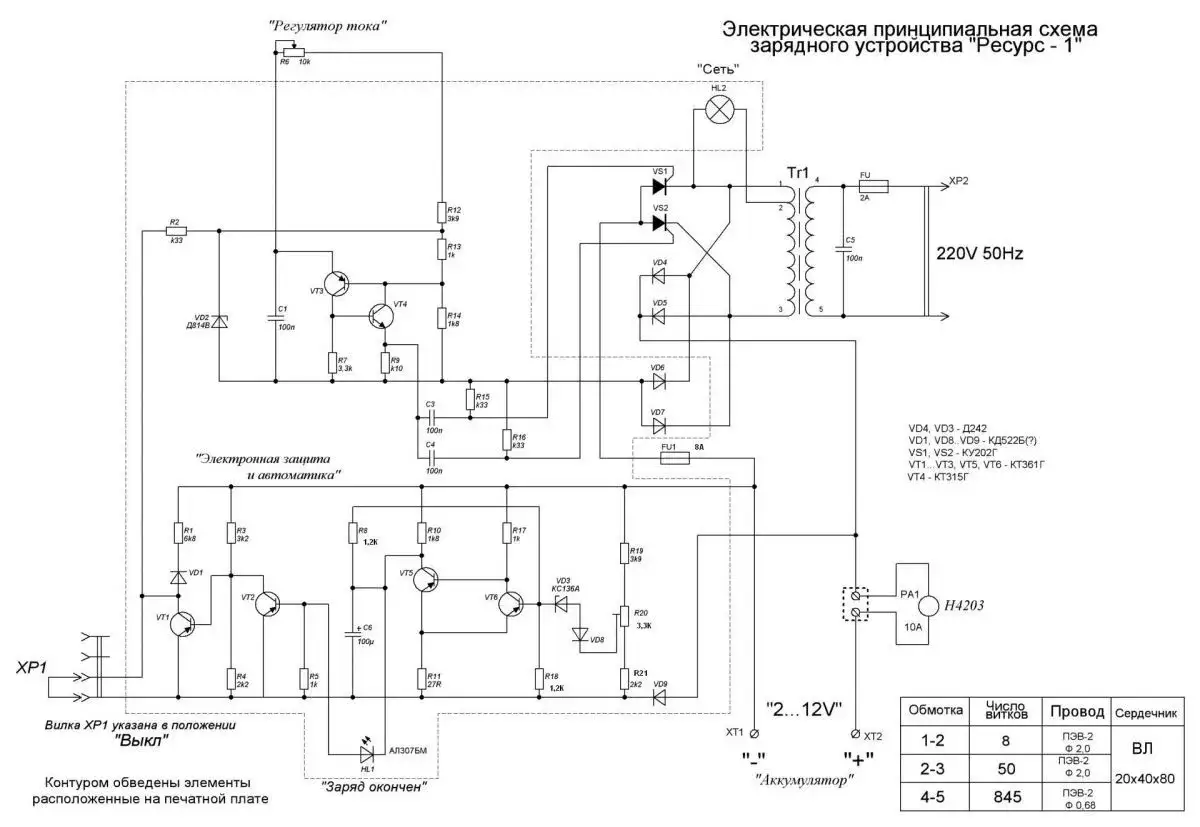

Jak dobrać transformator, mostek i bezpiecznik
Tu nie ma miejsca na przypadkowe elementy z szuflady. Jeśli buduję prostownik do akumulatora 12 V, zwykle wybieram transformator z uzwojeniem wtórnym 15-18 V AC, bo po prostowaniu daje to zapas potrzebny do ładowania, a pod obciążeniem napięcie nie siada zbyt mocno. Dla niewielkiego prostownika warsztatowego sensowny zakres to zwykle około 100-200 VA, a dla większego urządzenia oczywiście więcej.
| Element | Co wybrać | Po co ten zapas |
|---|---|---|
| Transformator | 15-18 V AC, najlepiej 100-200 VA do prostownika 5-10 A | Po prostowaniu zostaje dość napięcia, by ładować 12 V akumulator bez „zdychania” układu |
| Mostek prostowniczy | 25-35 A, minimum 100 V, najlepiej na radiatorze | Mostek pracuje chłodniej i lepiej znosi piki prądowe przy słabym akumulatorze |
| Bezpiecznik pierwotny | Zwłoczny, dobrany do mocy transformatora | Chroni całość przy zwarciu lub awarii po stronie 230 V |
| Bezpiecznik wtórny | 10-15 A dla średnich prostowników | Ogranicza skutki pomyłki na wyjściu i chroni przewody |
| Przewody wyjściowe | 2,5 mm² do ok. 10 A, 4 mm² przy wyższych prądach | Mniejsze spadki napięcia i mniej grzania |
| Obudowa | Metalowa lub sztywna, z wentylacją i osłoną zacisków | Bezpieczeństwo mechaniczne i lepsze odprowadzanie ciepła |
Jeśli masz transformator z odczepem środkowym, możesz użyć prostowania dwudiodowego, ale ja sięgam po nie tylko wtedy, gdy taki transformator już leży na stole. W codziennej praktyce łatwiejszy i bardziej uniwersalny jest mostek czterech diod, bo pasuje do zwykłego uzwojenia wtórnego.
| Wariant | Zaleta | Wada | Kiedy ma sens |
|---|---|---|---|
| Mostek 4-diodowy | Najprostszy w budowie, łatwy do kupienia | Prąd płynie przez dwie diody, więc są większe straty | Gdy masz zwykły transformator z jednym uzwojeniem wtórnym |
| Układ z odczepem środkowym | Mniejszy spadek napięcia na diodach | Wymaga specjalnego transformatora | Gdy taki transformator już posiadasz |
W praktyce nie dokładam dużego kondensatora filtrującego, jeśli celem jest ładowanie akumulatora. Sam akumulator działa jak magazyn energii i wygładza napięcie, a zbyt duży kondensator bez ograniczenia prądu potrafi podbić prądy szczytowe bardziej, niż początkujący się spodziewa. To właśnie dobór części przesądza, czy układ będzie spokojny, czy nerwowy.
Jak złożyć układ krok po kroku
Sam montaż nie jest skomplikowany, ale trzeba trzymać się kolejności. Ja zawsze zaczynam od mechaniki, bo dopiero dobrze rozplanowane elementy pozwalają bezpiecznie prowadzić przewody i chłodzić mostek prostowniczy.
- Montuję transformator w obudowie tak, aby miał wentylację i nie przenosił drgań na całą konstrukcję.
- Na wejściu pierwotnym daję bezpiecznik zwłoczny i wyłącznik sieciowy.
- Przewody z uzwojenia wtórnego podłączam do zacisków oznaczonych „~” na mostku prostowniczym.
- Z wyjścia „+” i „-” prowadzę przewody do zacisków roboczych, a amperomierz wpinam szeregowo w przewód dodatni.
- Mostek przykręcam do radiatora, jeśli ma pracować przy większym prądzie niż symboliczne kilka amperów.
- Na wyjściu daję bezpiecznik wtórny i porządne krokodylki albo zaciski.
- Jeśli obudowa jest metalowa, uziemiam ją zgodnie z zasadami bezpieczeństwa.
Największy błąd, jaki widuję, to mieszanie strony sieciowej z niskonapięciową bez wyraźnego rozdziału. Po stronie 230 V nie może być prowizorki, a przewody wtórne też muszą mieć sensowny przekrój, bo nawet przy 8-10 A robi się tam ciepło. Dobrze złożony układ ma być nie tylko sprawny, ale też przewidywalny w codziennym użytkowaniu.
Jeżeli chcesz dodatkowo uprościć uruchomienie, możesz na pierwsze testy włączyć w szereg żarówkę samochodową 12 V jako ogranicznik prądu. To nie jest docelowe rozwiązanie, ale bywa bardzo przydatne, gdy chcesz sprawdzić, czy nic się nie grzeje i czy podłączenie jest poprawne. Z takiego testu płynnie przechodzę do ustawiania napięcia ładowania.
Jak ustawić napięcie i ograniczyć prąd ładowania
Tu zaczyna się różnica między samym prostownikiem a urządzeniem, które faktycznie nadaje się do ładowania baterii. Dla typowego 12 V akumulatora kwasowo-ołowiowego napięcie ładowania musi być wyższe niż napięcie spoczynkowe, ale nie może być zbyt wysokie, bo wtedy akumulator gazuje, grzeje się i szybciej się starzeje. Trojan Battery podaje dla 12 V akumulatorów kwasowo-ołowiowych około 14,4 V w ładowaniu zasadniczym i 13,5 V w trybie podtrzymania, a w praktyce to dobry punkt odniesienia także dla innych baterii tego typu.
Jeśli zbudujesz prosty układ bez stabilizacji, na wyjściu po prostowaniu zobaczysz napięcie szczytowe wyraźnie wyższe niż 14 V. Dla przykładu transformator 16 V AC po wyprostowaniu daje chwilowo znacznie więcej niż 20 V bez obciążenia. To normalne, dlatego sam pomiar „na pusto” nie mówi jeszcze, że prostownik jest gotowy do ładowania. Dopiero akumulator i ograniczenie prądu pokazują, czy całość jest bezpieczna.
Najprostsze sposoby ograniczenia prądu są trzy:
- szeregowa żarówka 12 V jako ogranicznik testowy lub pomocniczy,
- rezystor dużej mocy, jeśli budujesz prosty i świadomie ograniczony układ,
- układ regulacji prądu i napięcia, jeśli zależy Ci na większej kontroli.
W praktyce, gdy ładuję zwykły akumulator samochodowy 45-70 Ah, nie celuję w maksymalny prąd tylko w rozsądny kompromis. Lepsze jest wolniejsze ładowanie niż ciągła walka z temperaturą i gazowaniem. Jeśli bateria jest głęboko rozładowana, zaczynam ostrożnie i dopiero po chwili obserwuję, jak zachowuje się prąd.
Warto też pamiętać o temperaturze. Jak przypomina Discover Battery, akumulatorów kwasowo-ołowiowych nie powinno się ładować bezmyślnie w zamkniętym, słabo wentylowanym miejscu, a przeładowanie prowadzi do gazowania i przyspieszonego zużycia. Dlatego ja zawsze zostawiam wokół prostownika trochę miejsca na chłodzenie i nie uznaję szczelnej, ciasnej obudowy za zaletę.
Gdy już wiesz, jakie napięcie i prąd chcesz uzyskać, pozostaje najważniejsze pytanie: jak ładować baterię tak, żeby nie skrócić jej życia.

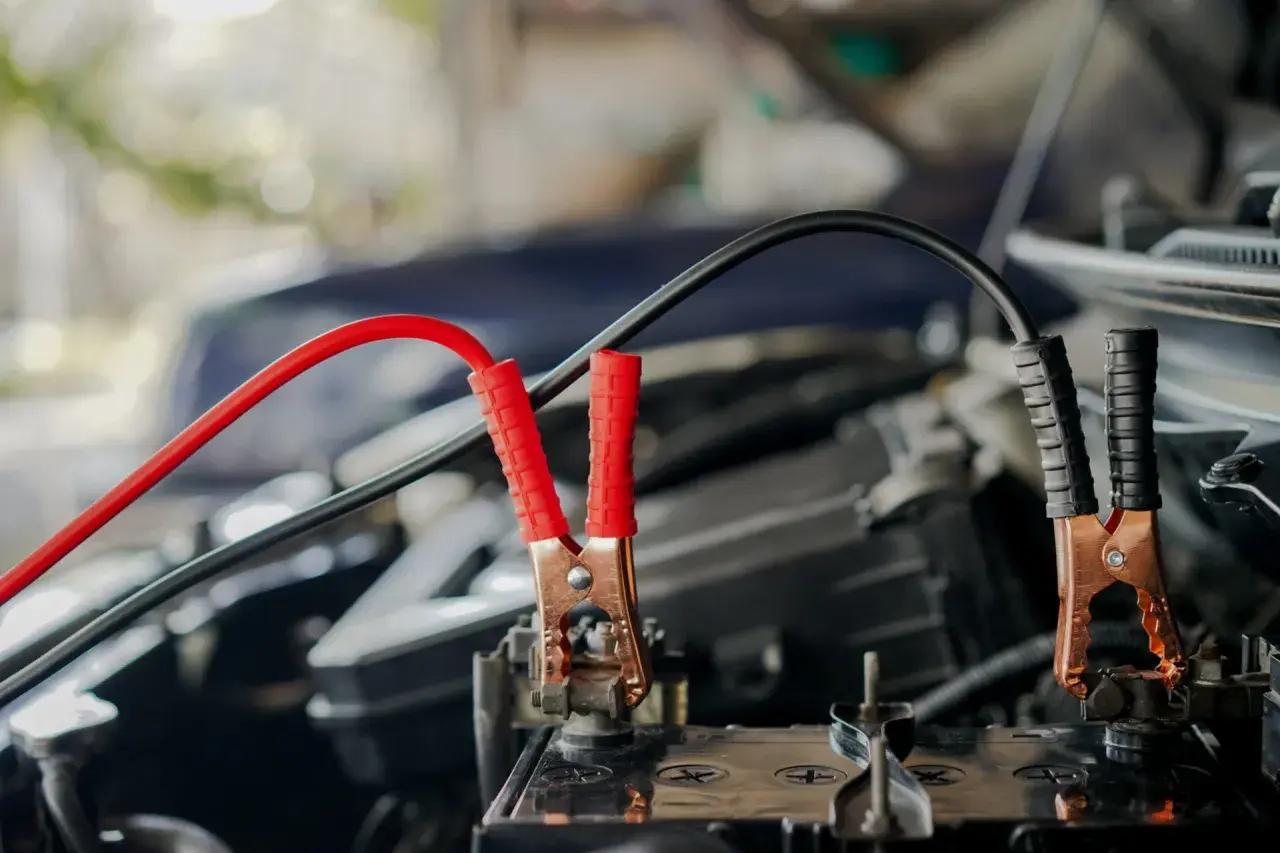

Jak bezpiecznie ładować akumulator samochodowy
Przy akumulatorze samochodowym nie podłączam prostownika „na ślepo” i nie zostawiam go bez kontroli na pół dnia. Najpierw sprawdzam biegunowość, potem podłączam zaciski, a dopiero na końcu włączam zasilanie sieciowe. Jeśli akumulator jest w pojeździe, często rozsądniej jest go odłączyć lub przynajmniej upewnić się, że instalacja samochodu nie będzie wpływać na ładowanie.
Ja trzymam się kilku prostych zasad:
- ładuję w miejscu przewiewnym, z dala od iskier i otwartego ognia,
- nie ładuję uszkodzonego, spuchniętego ani zamarzniętego akumulatora,
- regularnie sprawdzam temperaturę obudowy baterii i mostka prostowniczego,
- kończę ładowanie, gdy napięcie osiąga właściwy poziom i prąd wyraźnie spada,
- dla AGM i GEL trzymam się zaleceń producenta, bo te typy nie lubią przypadkowego przeładowania.
Jeśli chodzi o ustawienia, praktycznie używam trzech punktów odniesienia: ładowanie zasadnicze około 14,4 V, podtrzymanie około 13,5 V i ostrożniejszy start dla mocno rozładowanego akumulatora. Oczywiście konkret zależy od technologii baterii, ale te wartości dobrze pokazują, dlaczego zwykły prostownik bez kontroli potrafi zrobić więcej szkody niż pożytku.
Warto też pamiętać o przewodach i zaciskach. Słaby krokodylek, cienki przewód albo luźne połączenie nie tylko psują komfort, ale też powodują spadki napięcia i lokalne grzanie. To właśnie dlatego w garażowym prostowniku jakość osprzętu bywa równie ważna jak sam transformator.
Najczęstsze błędy, które psują prostownik jeszcze przed pierwszym ładowaniem
Najwięcej problemów nie bierze się z „złego schematu”, tylko z drobnych zaniedbań. Widziałem już układy, które wyglądały poprawnie, a nie działały tylko dlatego, że mostek był za mały, bezpiecznik źle dobrany albo transformator miał zbyt wysokie napięcie wtórne do planowanego zastosowania.
- Zbyt wysokie napięcie wtórne transformatora, które bez regulacji podbija ładowanie za mocno.
- Mostek bez radiatora, który po kilku minutach pracy robi się niepotrzebnie gorący.
- Brak bezpiecznika po stronie pierwotnej lub wtórnej.
- Cienkie przewody i przypadkowe krokodylki z marketu, które nie znoszą większego prądu.
- Duży kondensator bez ograniczenia prądu, który potrafi zwiększyć udary przy starcie.
- Mylenie biegunowości i podłączanie zacisków „na pamięć”.
- Brak wentylacji obudowy, zwłaszcza przy mocniejszym transformatorze.
- Użycie tego samego układu do litowo-jonowych baterii, co jest po prostu złą praktyką.
Jeśli miałbym wskazać jeden błąd, który najczęściej robi największą różnicę, wybrałbym brak kontroli prądu. Nawet dobrze dobrany transformator nie gwarantuje jeszcze bezpiecznego ładowania, gdy ktoś podłącza wszystko bez pomiaru i zostawia układ sam sobie. Dlatego sensowny prostownik to nie tylko zestaw części, ale też sposób korzystania z niego.
Po wyeliminowaniu tych błędów zostają już głównie dodatki, które poprawiają wygodę i sprawiają, że sprzęt naprawdę chce się używać, a nie tylko oglądać w warsztacie.
Co dodać, żeby garażowy prostownik był wygodniejszy na co dzień
To właśnie tutaj wchodzą akcesoria, które robią różnicę w codziennym użytkowaniu. Ja zwykle stawiam na rzeczy praktyczne, a nie na ozdobniki: woltomierz panelowy, amperomierz, porządny wyłącznik, solidne zaciski i wyraźną kontrolkę pracy. Dzięki temu od razu widzę, co dzieje się z układem, zamiast zgadywać po temperaturze obudowy.
Najbardziej sensowne dodatki to:
- woltomierz, żeby widzieć napięcie ładowania bez miernika w ręku,
- amperomierz, bo spadek prądu dobrze pokazuje stan końca ładowania,
- kontrolka LED, która potwierdza zasilanie,
- solidny uchwyt i obudowa, gdy prostownik ma często jeździć po garażu,
- dodatkowe chłodzenie, jeśli używasz mocniejszego mostka lub dłuższych sesji ładowania,
- osłona na zaciski i wyraźne oznaczenie plus/minus, żeby nie mylić podłączenia.
Jeśli mam wybierać tylko dwa dodatki, biorę woltomierz i amperomierz. To one najszybciej mówią mi, czy akumulator przyjmuje prąd, czy już dochodzi do końca ładowania. Reszta poprawia komfort, ale te dwa elementy naprawdę pomagają utrzymać kontrolę nad procesem.
Dobrze zrobiony prostownik transformatorowy nie musi być skomplikowany. Wystarczy sensowny transformator, mocny mostek, bezpieczniki, chłodzenie i odrobina dyscypliny przy ładowaniu, żeby dostać sprzęt, który przyda się przez lata. Jeśli buduję taki układ dla własnego garażu, zawsze pamiętam o jednej rzeczy: najważniejsza jest nie moc, tylko kontrola - to ona decyduje, czy prostownik będzie użytecznym akcesorium, czy źródłem problemów.
