Sprzęgło hydrauliczne porządkuje przepływy w kotłowni: rozdziela obieg źródła ciepła od obiegów grzewczych, stabilizuje pracę pomp i pomaga uniknąć konfliktu między podłogówką, grzejnikami czy kilkoma strefami temperaturowymi. W praktyce nie zawsze jest konieczne, ale w źle dobranej instalacji potrafi oszczędzić sporo nerwów, hałasu i błędów w regulacji. Poniżej rozkładam to na konkretne przypadki, żeby łatwo ocenić, czy w twoim układzie ma sens.
Najkrócej: separator pomaga wtedy, gdy instalacja ma więcej niż jeden obieg albo pracuje na różnych parametrach
- W układzie z jedną pompą i jednym obiegiem zwykle nie jest potrzebny.
- Ma sens przy podłogówce i grzejnikach, kilku strefach albo osobnych pompach.
- Pomaga utrzymać przepływ przez źródło ciepła, nawet gdy obiegi odbiorcze się zamykają.
- Często ułatwia odpowietrzanie i wyłapywanie zanieczyszczeń.
- Nie zastępuje bufora, jeśli problemem jest zbyt mała pojemność wodna lub taktowanie źródła.

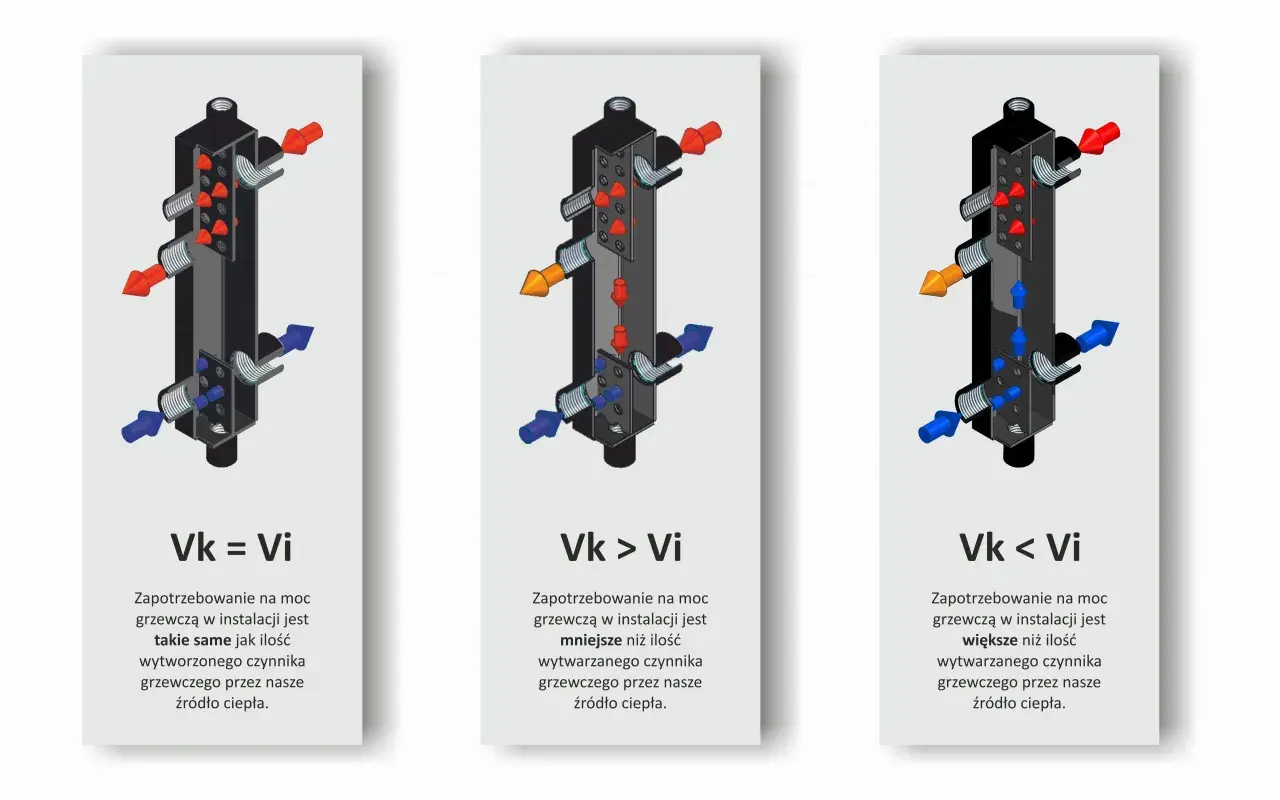

Jak działa sprzęgło hydrauliczne i co zmienia w instalacji
W uproszczeniu to krótki odcinek o większej średnicy, w którym obieg kotłowy i obiegi grzewcze mogą pracować niezależnie. W środku nie ma skomplikowanej magii, tylko warunki do tego, by pompy nie „przeciągały” się nawzajem i nie wymuszały ciągłych korekt na zaworach. Z mojego punktu widzenia największa wartość sprzęgła nie polega na tym, że coś „dodaje”, ale że uspokaja hydraulikę całej kotłowni.
Dobrze dobrany separator działa najlepiej przy małej prędkości przepływu. W literaturze branżowej i zaleceniach projektowych często pojawia się zakres około 0,1-0,2 m/s, bo wtedy łatwiej o stabilny rozdział przepływów, odpowietrzanie i odkładanie zanieczyszczeń. W praktyce oznacza to mniej szarpanej pracy pomp, mniej szumu w instalacji i mniej sytuacji, w których jedna strefa grzeje kosztem drugiej.
- Oddziela hydraulicznie obiegi i ogranicza wzajemne zakłócenia pomp.
- Stabilizuje przepływ przez źródło ciepła, nawet gdy zawory termostatyczne ograniczają odbiór.
- Ułatwia odpowietrzanie instalacji i usuwanie osadów.
- Pomaga chronić źródło ciepła przed zbyt niską temperaturą powrotu w niektórych układach.
To jednak nie oznacza, że każdy system powinien go mieć. Najpierw warto sprawdzić, w jakich instalacjach separator rzeczywiście rozwiązuje problem, a nie tylko podnosi koszt inwestycji.
W jakich instalacjach ma realny sens
Najczęściej widzę go tam, gdzie instalacja nie jest już jedną prostą pętlą, tylko układem kilku obiegów o różnych wymaganiach. Jak podaje Vaillant, szczególnie dobrze sprawdza się przy ogrzewaniu podłogowym i nowoczesnych kotłach wiszących, gdzie pojemność wodna bywa niewielka, a przepływ trzeba utrzymać bardzo stabilnie.
| Scenariusz | Czy separator zwykle ma sens | Dlaczego |
|---|---|---|
| Jedno źródło ciepła i jeden obieg grzejnikowy | Raczej nie | Układ jest prosty, a jedna pompa zwykle wystarcza do stabilnej pracy. |
| Podłogówka i grzejniki w jednym domu | Tak, bardzo często | Różne temperatury zasilania i osobne pompy łatwo wchodzą ze sobą w konflikt. |
| Dwie lub trzy strefy grzewcze | Tak | Separator porządkuje przepływy i pozwala każdej strefie pracować niezależnie. |
| Pompa ciepła z kilkoma obiegami | Często, ale zależy od projektu | Trzeba pilnować minimalnego przepływu i dopasować hydraulikę do zaleceń producenta. |
| Kocioł stałopalny albo układ kaskadowy | Często | Łatwiej utrzymać właściwe warunki pracy źródła i temperaturę powrotu. |
W praktyce najbardziej opłaca się tam, gdzie jedna pompa nie jest w stanie sensownie obsłużyć wszystkich odbiorników albo gdzie różnice temperatur między obiegami są po prostu zbyt duże. Jeśli instalacja ma tylko jeden obieg i działa przewidywalnie, przechodzę do następnego pytania: czy separator nie będzie tam zwyczajnie zbędny.
Kiedy lepiej z niego zrezygnować
Nie pchałbym sprzęgła hydraulicznego do kotłowni „na wszelki wypadek”. To częsty błąd, bo inwestor widzi dodatkowy element i zakłada, że więcej części oznacza lepszą instalację. W rzeczywistości bywa odwrotnie: jeśli układ jest prosty, separator tylko zwiększa koszt, zajmuje miejsce i dokłada kolejny punkt serwisowy.
- Gdy masz jeden obieg, jedną pompę i jedną temperaturę pracy, zwykle nie ma potrzeby rozdzielania hydraulicznego.
- Gdy problemem jest za mała pojemność wodna, częściej lepiej sprawdza się bufor niż separator.
- Gdy producent pompy ciepła przewiduje układ bezpośredni albo bufor, a separator jest niezalecany, nie warto iść pod prąd dokumentacji.
- Gdy instalacja jest dopiero projektowana, nie należy traktować sprzęgła jako zamiennika źle dobranej mocy źródła ciepła.
W dokumentacjach niektórych pomp ciepła widać to bardzo wyraźnie: sprzęgło nie jest automatycznie najlepszym wyborem, a czasem bufor albo prostszy układ daje lepsze warunki pracy całemu systemowi. I właśnie dlatego warto odróżnić separator od innych elementów kotłowni, zamiast wrzucać je do jednego worka.
Sprzęgło, bufor i rozdzielacz nie robią tego samego
To trzy różne narzędzia i każdy z nich rozwiązuje inny problem. Jeśli je pomylisz, łatwo przepłacić za komponent, który nie odpowiada na faktyczną potrzebę instalacji.
| Element | Główna rola | Kiedy ma przewagę | Ograniczenie |
|---|---|---|---|
| Sprzęgło hydrauliczne | Rozdziela obiegi i stabilizuje przepływy | Przy kilku pompach, kilku strefach i różnych temperaturach | Nie magazynuje znaczącej ilości ciepła |
| Bufor ciepła | Magazynuje energię i zwiększa pojemność wodną układu | Przy źródłach, które taktują lub potrzebują większej bezwładności | Nie zawsze rozwiązuje konflikt między pompami |
| Rozdzielacz z grupami pompowymi | Rozprowadza wodę po strefach | Przy kilku obiegach odbiorczych o podobnej logice pracy | Sam nie zastępuje separacji hydraulicznej |
Gdy patrzę na projekt, zaczynam od pytania: czy chcę przede wszystkim rozdzielić przepływy, zwiększyć pojemność, czy po prostu uporządkować kilka stref? Odpowiedź zwykle prowadzi do innego elementu, a nie do jednego uniwersalnego rozwiązania. To też dobry moment, żeby przejść do doboru samego modelu.
Jak dobrać odpowiedni model do kotłowni
Dobór nie powinien zaczynać się od katalogu, tylko od parametrów instalacji. Najpierw sprawdzam moc źródła ciepła, potem maksymalny przepływ, liczbę obiegów i to, czy separator ma pracować z rozdzielaczem, czy tylko jako samodzielny element. Dopiero później patrzę na średnicę przyłączy i wyposażenie dodatkowe.
- Moc źródła ciepła musi mieścić się w zakresie pracy separatora.
- Przepływ nominalny nie może być zbyt duży, bo spada skuteczność separacji.
- Średnica przyłączy powinna pasować do hydrauliki całego układu, a nie tylko do jednego odcinka rury.
- Izolacja ma sens w ogrzewanej kotłowni, bo ogranicza niepotrzebne straty ciepła.
- Odpowietrznik, zawór spustowy i wkład magnetyczny realnie ułatwiają serwis, więc nie traktowałbym ich jako dodatków „dla marketingu”.
W katalogach producentów często widać już konkretne widełki. Na przykład w DEFRO modele 40, 70 i 90 kW są opisane odpowiednio cenami 597,56 zł, 691,06 zł i 804,07 zł netto, a w detalicznych ofertach małe sprzęgła DN25 można znaleźć od około 433,70 zł brutto. To pokazuje, że koszt samego elementu nie jest zwykle astronomiczny, ale różnice między wersjami szybko rosną, gdy dochodzi lepsze wyposażenie lub większa moc.
W praktyce nie gonię za największym modelem, tylko za takim, który pasuje do przepływu i układu stref. Zbyt duży separator nie poprawi cudownie hydrauliki, a jedynie podniesie koszt i gabaryt. Z kolei źle dobrany zbyt mały model może w ogóle nie przynieść oczekiwanego efektu, więc tutaj półśrodki są wyjątkowo słabym pomysłem.
Ile kosztuje i kiedy ten wydatek się broni
Sam separator to zwykle wydatek liczony w setkach złotych, ale sens ekonomiczny widać dopiero w całym układzie. Jeśli jego obecność eliminuje problemy z niedogrzaniem jednej strefy, hałasem pomp, ciągłymi korektami lub serwisem po sezonie, to taki koszt broni się znacznie lepiej niż tania oszczędność na papierze.
Najuczciwiej oceniam to tak: sprzęgło hydrauliczne nie jest zakupem „na pokaz”. Ono ma sens wtedy, gdy upraszcza pracę całej kotłowni, a nie kiedy tylko ładnie wygląda na schemacie. Jeżeli instalacja jest prosta, lepiej przeznaczyć budżet na dobre zrównoważenie obiegów, poprawny dobór pomp i sensowną automatykę. Jeśli jednak układ jest wielostrefowy, separator bywa najtańszą drogą do stabilności.
Nie liczyłbym zwrotu wyłącznie w złotówkach z rachunku za gaz czy prąd. Często większą wartość daje mniej awarii, łatwiejszy serwis i brak ciągłego „przestawiania” instalacji po pierwszym sezonie grzewczym. To właśnie ten rodzaj oszczędności, który docenia się dopiero wtedy, gdy system działa bez nerwów.
Co warto sprawdzić przed zamówieniem, żeby separator naprawdę pomógł
Zanim kupisz konkretny model, sprawdź trzy rzeczy: schemat hydrauliczny, liczbę obiegów i zalecenia producenta źródła ciepła. To banalnie brzmi, ale właśnie na tym etapie najczęściej robi się najdroższe błędy.
- Czy instalacja ma jeden czy kilka obiegów.
- Czy obiegi pracują na tych samych czy różnych temperaturach.
- Czy źródło ciepła wymaga stałego przepływu i w jakim zakresie.
- Czy w kotłowni jest miejsce na serwis odpowietrznika, zaworu spustowego i filtrów.
- Czy planujesz rozbudowę o kolejne strefy w najbliższych sezonach.
Na pytanie, czy sprzęgło hydrauliczne jest potrzebne, odpowiadam zawsze tak samo: tylko wtedy, gdy rozwiązuje konkretny problem hydrauliczny, a nie wtedy, gdy ma po prostu „leżeć” w projekcie. W prostym układzie lepiej postawić na prostotę, a w złożonej kotłowni na stabilizację przepływów, która oszczędza czas, serwis i energię.
