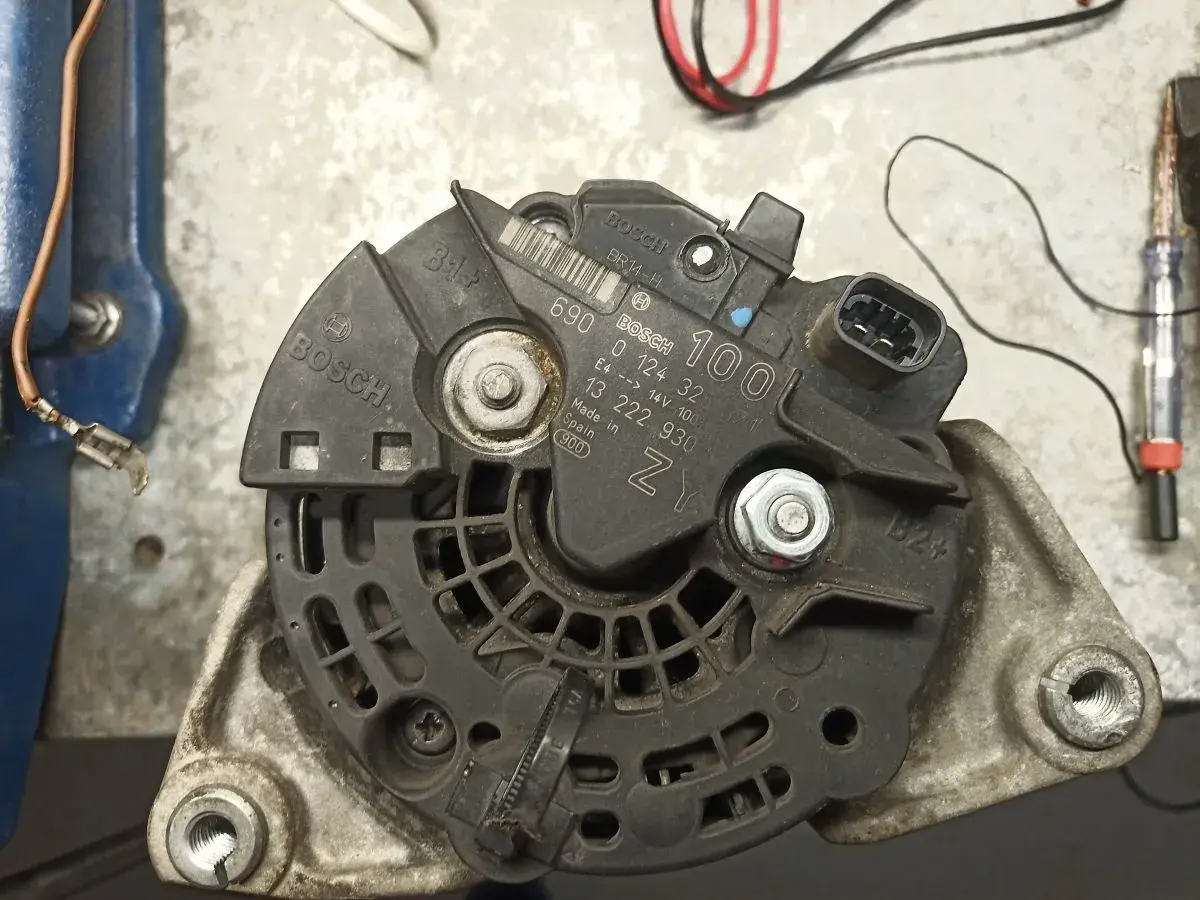

Poprawne podłączenie alternatora Bosch zaczyna się od rozpoznania zacisków, a nie od wpinania przewodów na czuja. W praktyce schemat podłączenia alternatora Bosch sprowadza się do kilku połączeń, ale ich rola zależy od wersji: w jednym aucie wystarczy B+ i D+, w innym dochodzą W, S albo sygnał DFM do sterownika. Poniżej rozkładam to na prosty schemat, pokazuję różnice między odmianami i podpowiadam, jak sprawdzić ładowanie po montażu.
Najkrótsza droga do poprawnego podłączenia alternatora Bosch
- B+ to główne wyjście ładowania i idzie grubym przewodem do akumulatora lub punktu rozdziału przy rozruszniku.
- D+ albo L pracuje z kontrolką ładowania i obwodem wzbudzenia.
- W zwykle służy do obrotomierza, a S do pomiaru napięcia w instalacji.
- Masa wraca przez obudowę alternatora, więc słabe połączenie z blokiem silnika od razu psuje ładowanie.
- Nie ma jednego uniwersalnego rysunku dla wszystkich Boschów, bo część wersji ma regulator wewnętrzny, a część wymaga innego sposobu sterowania.
- Po montażu sprawdź napięcie: w klasycznym układzie na pracującym silniku zwykle oczekuję ok. 13,8-14,7 V.
Jak czytać oznaczenia zacisków na alternatorze Bosch
Hella przypomina, że oznaczenia zacisków wg DIN 72552 porządkują instalację, ale nie opisują na stałe każdego przewodu. To ważne, bo w alternatorach Bosch ten sam symbol może pojawiać się w różnych konfiguracjach, a część pinów występuje tylko w wybranych regulatorach. Ja zawsze zaczynam od porównania oznaczeń na obudowie z tym, co faktycznie wchodzi do wtyczki.
| Oznaczenie | Znaczenie | Co robić w praktyce |
|---|---|---|
| B+ | Główne wyjście dodatnie alternatora | Podłącz grubym przewodem do plusa instalacji, zwykle do rozrusznika lub punktu rozdziału przy akumulatorze. |
| B- / masa | Minus akumulatora | Najczęściej realizowany przez obudowę i mocowanie, rzadziej jako osobny pin. |
| D+ / L | Kontrolka ładowania, wzbudzenie | Łączy się z lampką ładowania i obwodem stacyjki; bez tego starszy alternator często nie zacznie ładować. |
| W | Sygnał do obrotomierza | Jeśli auto go nie używa, zostaje wolny. Nie wpływa bezpośrednio na samo ładowanie. |
| S | Sense, czyli pomiar napięcia w instalacji | To przewód odniesienia dla regulatora. Pomaga stabilizować ładowanie tam, gdzie instalacja ma większe spadki napięcia. |
| DF / DFM | Sterowanie lub monitorowanie wzbudzenia | Pojawia się w bardziej zaawansowanych wersjach, często z udziałem sterownika silnika. |
| 15 | Plus po stacyjce | W niektórych układach zasila regulator lub obwód sterujący po włączeniu zapłonu. |
Najbardziej mylące są B+ i D+. B+ to główne wyjście ładowania, a D+ lub L odpowiada za wzbudzenie i kontrolkę. Jeśli zamienisz je miejscami, alternator zwykle nie ruszy albo zacznie zachowywać się niestabilnie. Gdy te dwa punkty rozróżnisz, reszta schematu robi się dużo prostsza.
Najprostszy schemat podłączenia alternatora Bosch krok po kroku
Jeśli mam opisać to najkrócej, to układ wygląda tak: akumulator plus zasila B+, stacyjka i kontrolka ładowania pracują z D+ lub L, a masa wraca przez obudowę alternatora do bloku silnika. To jest baza, od której zaczynam każdą diagnostykę.
- Podłącz B+ do głównego plusa instalacji. To przewód o dużym przekroju, bo przenosi cały prąd ładowania. W praktyce najczęściej prowadzi do punktu przy rozruszniku albo bezpośrednio do rozdziału zasilania.
- Poprowadź D+ lub L do kontrolki ładowania i dalej do obwodu po stacyjce. W klasycznych układach kontrolka nie jest ozdobą, tylko częścią wzbudzenia.
- Jeśli jest W, podłącz go tylko wtedy, gdy auto korzysta z obrotomierza zasilanego tym sygnałem. W przeciwnym razie zostawiasz go wolnego.
- Jeśli jest S, prowadź go do punktu pomiaru napięcia w instalacji, zgodnie z projektem konkretnego auta. To pomaga regulatorowi „widzieć” rzeczywiste napięcie tam, gdzie ma ono znaczenie.
- Sprawdź masę alternatora i silnika. Nawet idealny schemat nie zadziała, jeśli mocowanie jest skorodowane albo przewód masowy ma słaby styk.
W starszych układach ważna jest też sama kontrolka. Jeśli żarówka jest spalona albo ktoś przerobił instalację bez zachowania obwodu wzbudzenia, alternator może nie wystartować z ładowaniem. W nowszych samochodach logika sterowania bywa już bardziej rozbudowana, więc wtedy nie warto zgadywać, tylko patrzeć na konkretny wariant złącza. To prowadzi prosto do różnic między poszczególnymi wersjami Boscha.
Kiedy Bosch ma prosty układ, a kiedy dochodzą dodatkowe przewody
Nie każdy alternator Bosch wygląda tak samo od strony elektryki. Bosch Aftermarket pokazuje w swojej dokumentacji zarówno wersje 14 V dla aut osobowych, jak i 28 V dla pojazdów ciężarowych, więc sam napis „Bosch” nie wystarcza do identyfikacji. Dla użytkownika najważniejsze jest to, czy ma prosty alternator z wewnętrznym regulatorem, czy model z dodatkowymi sygnałami sterującymi.
| Wariant | Typowe zaciski | Co trzeba podłączyć | Po co jest dodatkowy pin |
|---|---|---|---|
| Klasyczny model z regulatorem wewnętrznym | B+, D+ / L, masa | Gruby przewód ładowania, kontrolka wzbudzenia, dobre połączenie z masą | Najprostszy układ, często spotykany w starszych autach |
| Wersja z wyjściem W | B+, D+ / L, W | Standardowe ładowanie plus sygnał do obrotomierza | Wysyła impuls obrotowy, przydatny dla licznika obrotów |
| Wersja z Sense i DFM | B+, D+ / L, S, DFM | Podłączenie kontrolki, przewodu pomiarowego i ewentualnie komunikacji ze sterownikiem | Regulator lepiej kontroluje napięcie i może komunikować się z ECU |
| Model ze sterowaniem zewnętrznym | DF, D-, B+ lub podobny zestaw | Trzeba dopasować nie tylko alternator, ale też regulator i instalację auta | Stosowany w starszych lub specyficznych rozwiązaniach |
Jeśli montujesz zamiennik, patrzę przede wszystkim na liczbę pinów, kształt wtyczki i typ regulatora. Sam amperaż jest ważny, ale nie ważniejszy niż zgodność elektryczna. W praktyce to właśnie tu najczęściej rodzą się problemy po zakupie części „pasującej wizualnie”.
Najczęstsze błędy, które kończą się brakiem ładowania
Z doświadczenia największe kłopoty nie wynikają z samego alternatora, tylko z drobnych pomyłek przy montażu. Jedna źle wpięta końcówka, słaba masa albo zignorowana kontrolka ładowania potrafią zatrzymać cały układ. Właśnie dlatego przed pierwszym uruchomieniem zawsze sprawdzam połączenia jeszcze raz.
| Błąd | Co się dzieje | Jak to naprawić |
|---|---|---|
| Zamiana B+ i D+ | Alternator nie wzbudza się albo ładowanie działa niestabilnie | Odłącz instalację, porównaj oznaczenia i wróć do podstawowego schematu |
| Brak zasilania D+ / spalona kontrolka | Na akumulatorze zostaje około 12 V, a ładowanie nie startuje | Sprawdź żarówkę, bezpieczniki i ciągłość przewodu do stacyjki |
| Słaba masa silnika | Pulsowanie świateł, grzanie przewodu i spadki napięcia | Wyczyść mocowania, sprawdź przewód masowy i punkt styku z blokiem |
| Zbyt cienki przewód B+ | Ładowanie jest, ale pod obciążeniem napięcie spada zbyt mocno | Dobierz przewód do prądu alternatora i długości trasy kabla |
| Niepodłączony W lub S po swapie | Obrotomierz nie działa albo sterownik zgłasza błąd komunikacji | Sprawdź, czy dany samochód faktycznie korzysta z tych wyprowadzeń |
Jeśli po montażu alternator dalej nie ładuje, nie zaczynam od wymiany części. Najpierw patrzę na kontrolkę, masę, pasek i spadki napięcia na przewodach. To oszczędza czas i często od razu wskazuje winowajcę. Kiedy instalacja jest już uporządkowana, przechodzę do pomiarów.
Jak sprawdzić układ multimetrem po montażu
Po złożeniu wszystkiego miernik pokazuje więcej niż „czy działa”. Daje odpowiedź, czy ładowanie jest poprawne, czy tylko udaje sprawne. W klasycznym układzie zaczynam od trzech prostych pomiarów, a dopiero potem szukam drobiazgów.
- Silnik zgaszony: na akumulatorze powinno być zwykle około 12,4-12,8 V, jeśli bateria jest w dobrej kondycji.
- Zapłon włączony: na D+ / L widać napięcie przez kontrolkę, a lampka ładowania powinna się zapalić w starszym układzie.
- Silnik pracuje na biegu jałowym: na klemach akumulatora szukam zwykle 13,8-14,7 V.
- Pod obciążeniem: po włączeniu świateł, dmuchawy i ogrzewania szyby napięcie nie powinno się załamywać. W klasycznym systemie niepokoi mnie wyraźny spadek poniżej zakresu ładowania.
- Na B+ porównuję wynik z plusem akumulatora. Jeśli widzę więcej niż 0,2-0,3 V różnicy, zwykle szukam strat na kablu albo połączeniach.
W autach z inteligentnym ładowaniem nie trzeba panikować, jeśli napięcie chwilowo faluje. Sterownik potrafi celowo obniżać lub podnosić wartość zależnie od obciążenia, temperatury i stanu akumulatora. Tego nie diagnozuje się jak prostego Boscha z dawnej instalacji, tylko zgodnie z logiką konkretnego auta. Gdy pomiary są prawidłowe, zostaje już tylko rozsądny dobór części.
Przy wymianie alternatora ważniejszy od logo jest układ złącza
Jeśli kupujesz zamiennik albo regenerowany alternator, zawsze sprawdzam te same rzeczy: numer części, układ pinów, rodzaj regulatora, amperaż i typ koła pasowego. W praktyce to wtyczka i mocowanie częściej decydują o sukcesie niż sama marka na obudowie. Dla części motoryzacyjnych to bezpieczniejsze podejście niż kierowanie się wyłącznie „czy wygląda podobnie”.
- Numer katalogowy porównuję jako pierwszy, bo on najlepiej odróżnia podobne wersje.
- Liczba pinów i ich opis musi pasować do instalacji auta, zwłaszcza gdy występuje DFM, S albo W.
- Amperaż powinien odpowiadać potrzebom samochodu, ale nie zastępuje zgodności elektrycznej.
- Koło pasowe i jego typ mają znaczenie przy paskach wielorowkowych oraz sprzęgłach jednokierunkowych.
- Mocowanie i offset sprawdzam przed zakupem, żeby uniknąć problemów z ustawieniem paska.
Jeśli mam zostawić jedną praktyczną radę, to tę: porównaj stary i nowy alternator obok siebie, zanim cokolwiek podłączysz. To nadal najszybszy sposób, żeby uniknąć pomyłki w złączu, złego typu regulatora i niepotrzebnego rozbierania wszystkiego drugi raz. W takim podejściu schemat przestaje być zagadką, a staje się prostą mapą do poprawnego montażu.
