Przekaźnik świec żarowych Renault - Jak uniknąć wymiany w ciemno?

W dieslu Renault problem z rozruchem na zimno bardzo często zaczyna się od układu podgrzewania, a nie od samych świec. W tym poradniku pokazuję, jak sprawdzić przekaźnik świec żarowych w Renault bez zgadywania: od objawów, przez lokalizację modułu, po test multimetrem i prostą ocenę, czy winny jest przekaźnik, świece czy wiązka. To oszczędza czas i pozwala uniknąć wymiany części na ślepo.

Po czym poznać, że problem dotyczy przekaźnika, a nie samych świec

Zaczynam od objawów, bo one często zawężają diagnozę szybciej niż pomiar. Gdy przekaźnik lub moduł świec żarowych nie pracuje prawidłowo, Renault zwykle kręci dłużej na zimno, kontrolka świec zapala się nietypowo krótko albo wcale, a po odpaleniu silnik przez chwilę pracuje nierówno. W nowszych dieslach dochodzi jeszcze komunikat o błędzie układu wtryskowego lub zapisany kod dotyczący obwodu podgrzewania.

W praktyce najważniejsze jest jedno rozróżnienie: kontrolka świec nie mówi wszystkiego o czasie grzania, bo w wielu dieslach dogrzewanie trwa jeszcze po uruchomieniu silnika. Dlatego sama obserwacja lampki nie wystarcza. Następny krok to ustalenie, gdzie w ogóle szukać modułu.

Gdzie w Renault zwykle znajduje się moduł podgrzewania

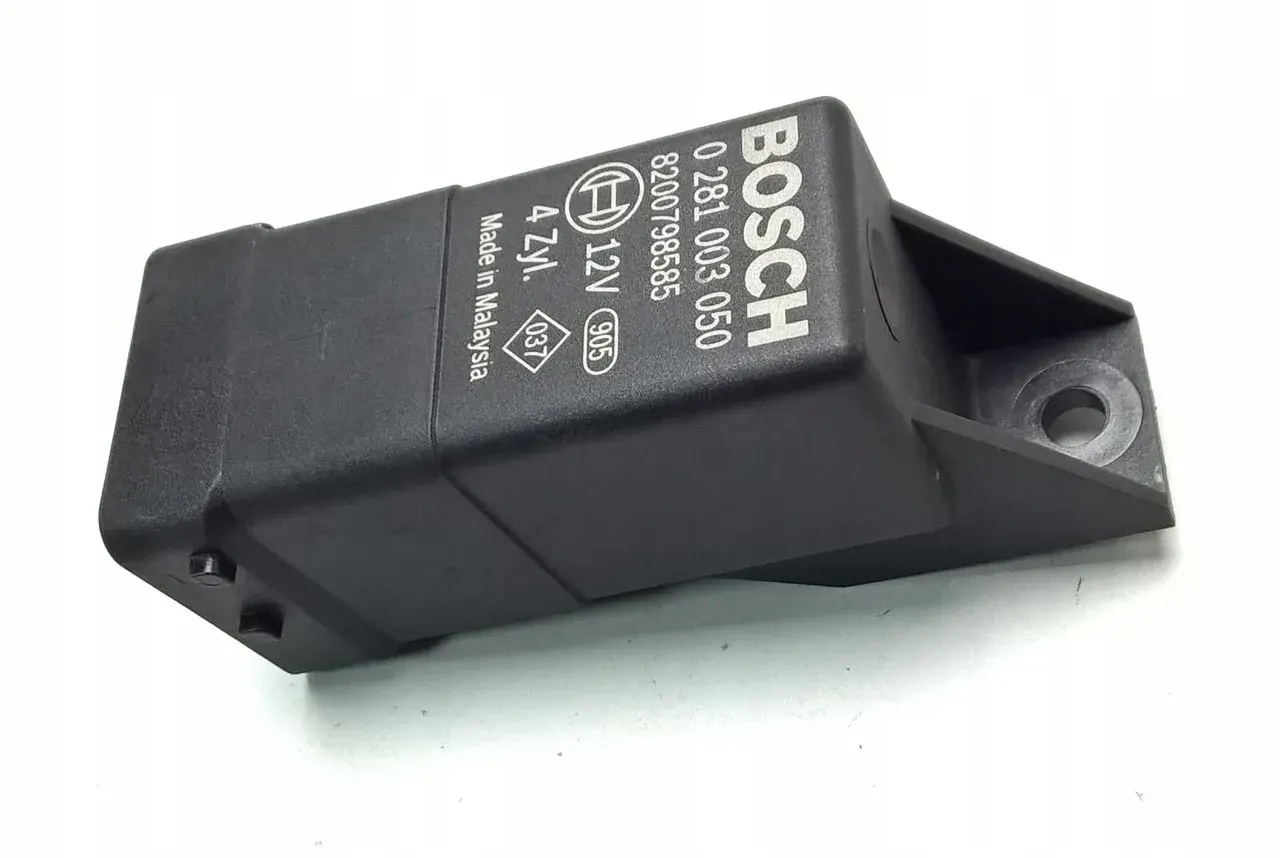

W Renault nie szukam jednego uniwersalnego miejsca, bo lokalizacja zależy od modelu, rocznika i silnika. Najczęściej moduł świec żarowych siedzi przy akumulatorze, w skrzynce bezpieczników w komorze silnika, pod osłoną nadkola albo w pobliżu podszybia. W części aut zamiast osobnego przekaźnika jest zintegrowany blok sterujący z grubymi przewodami i dużym bezpiecznikiem zasilającym.

• Przy akumulatorze - to najczęstszy punkt, bo tam jest najprostszy dostęp do zasilania wysokoprądowego.
• W skrzynce bezpieczników w komorze silnika - moduł bywa połączony z innymi przekaźnikami i bezpiecznikami.
• Pod nadkolem lub przy osłonie bocznej - spotykane w części modeli, zwłaszcza tam, gdzie producent schował moduł przed wilgocią.
• W formie zintegrowanego sterownika - wtedy nie wymienia się samego małego przekaźnika, tylko cały moduł.

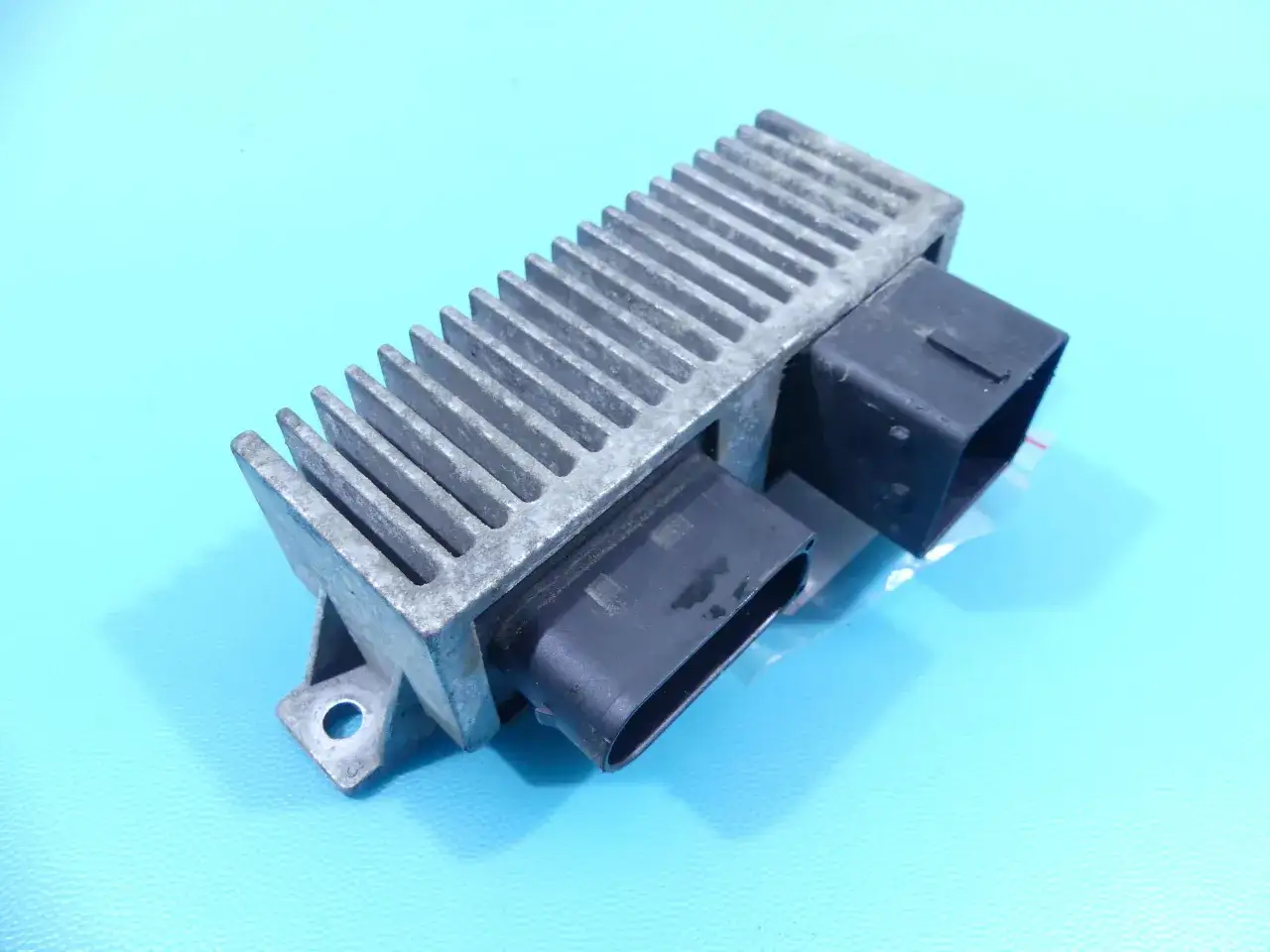

Jeśli nie widzę klasycznego kostkowego przekaźnika, nie zakładam od razu, że czegoś brakuje. W Renault to częsty scenariusz: moduł jest większy, aluminiowy, z grubymi przewodami i bezpośrednim zasilaniem świec. To ważne, bo dalej sposób testu opiera się już nie na „kliknięciu” elementu, tylko na pomiarach pod obciążeniem.

Jak sprawdzić przekaźnik świec żarowych multimetrem

Do diagnostyki biorę multimetr, próbnik obciążeniowy 12 V albo zwykłą żarówkę kontrolną i nie zaczynam od wyjmowania części. Najpierw sprawdzam, czy do modułu dochodzi stałe zasilanie, potem czy pojawia się sygnał sterujący z ECU, a dopiero na końcu, czy moduł oddaje napięcie na świece. To prostsze niż wygląda, ale trzeba robić to w odpowiedniej kolejności.

1. Sprawdzam akumulator. Na postoju zdrowy akumulator ma zwykle około 12,4-12,8 V. Jeśli napięcie jest wyraźnie niższe, układ podgrzewania może działać słabiej albo wcale.
2. Weryfikuję bezpiecznik dużej mocy. W wielu autach to bezpiecznik 50-70 A, choć dokładna wartość zależy od wersji. Gdy jest przepalony, nie szukam od razu winy w przekaźniku.
3. Mierzę zasilanie na wejściu modułu. Po włączeniu zapłonu lub w czasie żądania grzania na wejściu powinno być obecne napięcie akumulatora.
4. Sprawdzam wyjście na świece. W czasie grzania na przewodach do świec powinno pojawić się napięcie zbliżone do napięcia akumulatora. Jeśli wejście jest, a wyjście nie, moduł jest podejrzany.
5. Kontroluję sterowanie z ECU. W części Renault sygnał sterujący nie będzie wyglądał jak proste 12 V na każdym pinie. Czasem to sygnał masy albo niski sygnał sterujący, więc nie mylę tego z usterką bez pomiaru według schematu.

Ja nie kończę na samym odczycie napięcia bez obciążenia, bo to częsty fałszywy trop. Moduł może „pokazać” 12 V na mierniku, a po podłączeniu świec napięcie natychmiast siada. Wtedy problemem nie jest sam odczyt, tylko zdolność układu do przeniesienia prądu.

Jak odróżnić awarię przekaźnika od uszkodzonych świec albo instalacji

To najważniejszy etap, bo wymiana złej części jest po prostu droga i frustrująca. Gdy świece są uszkodzone, moduł często dalej podaje zasilanie, tylko silnik nie dostaje odpowiedniego dogrzania. Gdy winny jest przekaźnik lub sterownik, zasilanie nie wychodzi na świece mimo poprawnego wejścia. A gdy szwankuje instalacja, napięcie pojawia się tylko częściowo albo ginie pod obciążeniem.

• Jedna świeca ma dużo wyższy opór niż pozostałe - problem jest lokalny, a nie w samym przekaźniku.
• Na wejściu modułu jest napięcie, a na wyjściu nic się nie pojawia - podejrzewam moduł lub jego sterowanie.
• Napięcie na wyjściu pojawia się, ale tylko na chwilę i szybko spada - sprawdzam styki, złącza i masy.
• Bezpiecznik dużej mocy grzeje się lub przepala - szukam zwarcia w wiązce albo wewnątrz modułu.
• Auto odpala źle mimo poprawnego grzania - patrzę szerzej: czujnik temperatury, paliwo, rozrusznik, kompresję.

Przy samych świecach pamiętam o jednej rzeczy: ich opór jest bardzo mały, więc zwykły miernik musi mieć dobre przewody i stabilny kontakt. Jeżeli jedna świeca wyraźnie odstaje od pozostałych, to już jest sygnał. Jeśli wszystkie pokazują dziwne wartości, najpierw poprawiam metodę pomiaru, bo łatwo tu o błąd wynikający z kiepskiego styku.

Najczęstsze błędy, które fałszują diagnozę

W praktyce najwięcej czasu zabierają nie same usterki, tylko błędne założenia. Najczęściej widzę próbę diagnozowania wyłącznie po kontrolce na desce, pomiary bez obciążenia i wymianę modułu przed sprawdzeniem zasilania. To skraca drogę tylko pozornie, bo potem i tak trzeba wracać do punktu wyjścia.

• Sprawdzanie tylko tego, czy kontrolka świec się zapala.
• Pomiar bez obciążenia, który nie mówi nic o realnej wydajności układu.
• Pomijanie masy i punktów połączeń, które w dieslach lubią robić własne problemy.
• Ignorowanie napięcia akumulatora przy rozruchu.
• Wymiana przekaźnika bez kontroli dużego bezpiecznika i kostek zasilających.
• Mylenie krótkiego dogrzewania po starcie z usterką.

Jeśli mam jedną radę praktyczną, to właśnie tę: najpierw sprawdzam prąd i zasilanie, dopiero potem część. W układach świec żarowych to oszczędza najwięcej pieniędzy, bo przegrzana wtyczka, utleniona masa albo słaby akumulator potrafią udawać uszkodzony moduł niemal idealnie. Warto też pamiętać, że w wielu Renault nie wymienia się „samego przekaźnika”, tylko kompletny sterownik podgrzewania - a to już zupełnie inny koszt.

Co zrobić, gdy moduł jest sprawny, a Renault nadal ciężko odpala

Jeżeli przekaźnik podgrzewania przechodzi test, a rozruch nadal jest słaby, nie zostaję przy jednym tropie. Wtedy sprawdzam czujnik temperatury płynu, bo ECU może zbyt krótko grzać świece, stan akumulatora pod obciążeniem, połączenia masowe i szybkość kręcenia rozrusznika. W dieslu to ważne, bo układ podgrzewania pomaga przy zimnym starcie, ale nie naprawi słabego zasilania, słabej kompresji ani problemu z paliwem.

Gdybym miał zamknąć temat jednym zdaniem, powiedziałbym tak: w Renault diagnostyka świec żarowych ma sens tylko wtedy, gdy łączy się pomiar napięcia, obciążenia i stanu instalacji. Sama wymiana części bez testu często kończy się tym samym problemem po pierwszym chłodnym poranku. Jeśli podejdziesz do tego po kolei, szybko odróżnisz uszkodzony moduł od słabej świecy, przerwy w wiązce albo zwykłego spadku napięcia w aucie.
