Awaria przekaźnika potrafi unieruchomić auto w najmniej wygodnym momencie, ale w praktyce da się ją zawęzić prostymi testami. Pokażę, jak sprawdzić przekaźnik pompy paliwa bez zgadywania: od szybkiej oceny objawów po pomiar multimetrem. Dostaniesz też wskazówki, jak odróżnić usterkę przekaźnika od problemu z bezpiecznikiem, pompą albo samą instalacją.
Najkrótsza droga do trafnej diagnozy
- Najpierw sprawdzam objawy - brak pracy pompy, brak „kliknięcia” i gaśnięcie silnika po chwili często wskazują na problem z zasilaniem.
- Najprostszy test to podmiana - jeśli w skrzynce jest identyczny przekaźnik o tym samym numerze i układzie pinów, można go chwilowo zamienić miejscami.
- Multimetr daje najpewniejszą odpowiedź - sprawna cewka zwykle ma opór rzędu kilkudziesięciu do około 100 Ω, a styki po podaniu 12 V powinny przewodzić niemal bez oporu.
- Nie każdy brak rozruchu oznacza relay - winne bywają też bezpiecznik, wiązka, masa, sama pompa albo sterowanie z ECU.
- Nową część dobieram po numerze OEM albo VIN - dwa podobne przekaźniki mogą różnić się pinoutem lub obciążalnością.
Czym jest przekaźnik pompy paliwa i dlaczego potrafi unieruchomić auto
Przekaźnik pompy paliwa to niewielki, ale ważny element układu elektrycznego. Działa jak sterowany przełącznik: ma cewkę, czyli część, która po podaniu napięcia wytwarza pole magnetyczne, oraz styki, które wtedy zwierają obwód zasilający pompę. W praktyce oznacza to, że bez sprawnego przekaźnika pompa może nie dostać prądu, a silnik nie zbuduje ciśnienia paliwa potrzebnego do rozruchu.
Najczęściej spotkasz przekaźnik normalnie otwarty, czyli taki, który bez zasilania zostaje rozłączony. Po włączeniu zapłonu albo podczas pracy silnika powinien wyraźnie zadziałać. Ja patrzę na ten element jak na prosty, ale newralgiczny punkt: jeśli styki są wypalone, cewka przerwana albo gniazdo zaśniedziałe, auto potrafi stanąć w miejscu mimo tego, że sama pompa jest jeszcze sprawna. To właśnie dlatego pierwsza diagnostyka powinna być szybka i uporządkowana, a nie oparta na domysłach.
Jeśli objawy pasują do braku zasilania pompy, warto przejść od razu do konkretnych testów, bo to najszybciej pokaże, czy problem siedzi w samym przekaźniku, czy dalej w instalacji.
Objawy, które najłatwiej pomylić z awarią pompy
Tu najczęściej zaczyna się chaos diagnostyczny. Jeden objaw może wskazywać na kilka różnych usterek, więc sam fakt, że silnik nie odpala, nie daje jeszcze odpowiedzi. Ja patrzę na zestaw sygnałów, a nie na pojedynczy symptom.
| Objaw | Co może oznaczać | Co sprawdzam najpierw |
|---|---|---|
| Rozrusznik kręci, ale silnik nie łapie | Pompa nie dostaje zasilania albo nie buduje ciśnienia | Bezpiecznik, przekaźnik, napięcie na pompie |
| Po włączeniu zapłonu nie słychać krótkiego buczenia z tyłu auta | Pompa nie została uruchomiona elektrycznie | Przekaźnik, gniazdo, masa, zasilanie |
| Auto gaśnie po rozgrzaniu albo przerywa na nierównościach | Zużyte styki przekaźnika lub problem z wiązką | Podmiana przekaźnika, test na ciepło, kontrola styków |
| Bezpiecznik pali się zaraz po wymianie | Zwarcie w instalacji albo przeciążona pompa | Wiązka, gniazdo, pobór prądu pompy |
W praktyce nie szukam od razu najgorszego scenariusza. Najpierw zawężam pole: czy brakuje sterowania, czy zasilania, czy sam element przełączający już nie domaga. To oszczędza czas i pozwala nie wymieniać części w ciemno, a następny krok jest już czysto techniczny.
Test przekaźnika pompy paliwa krok po kroku

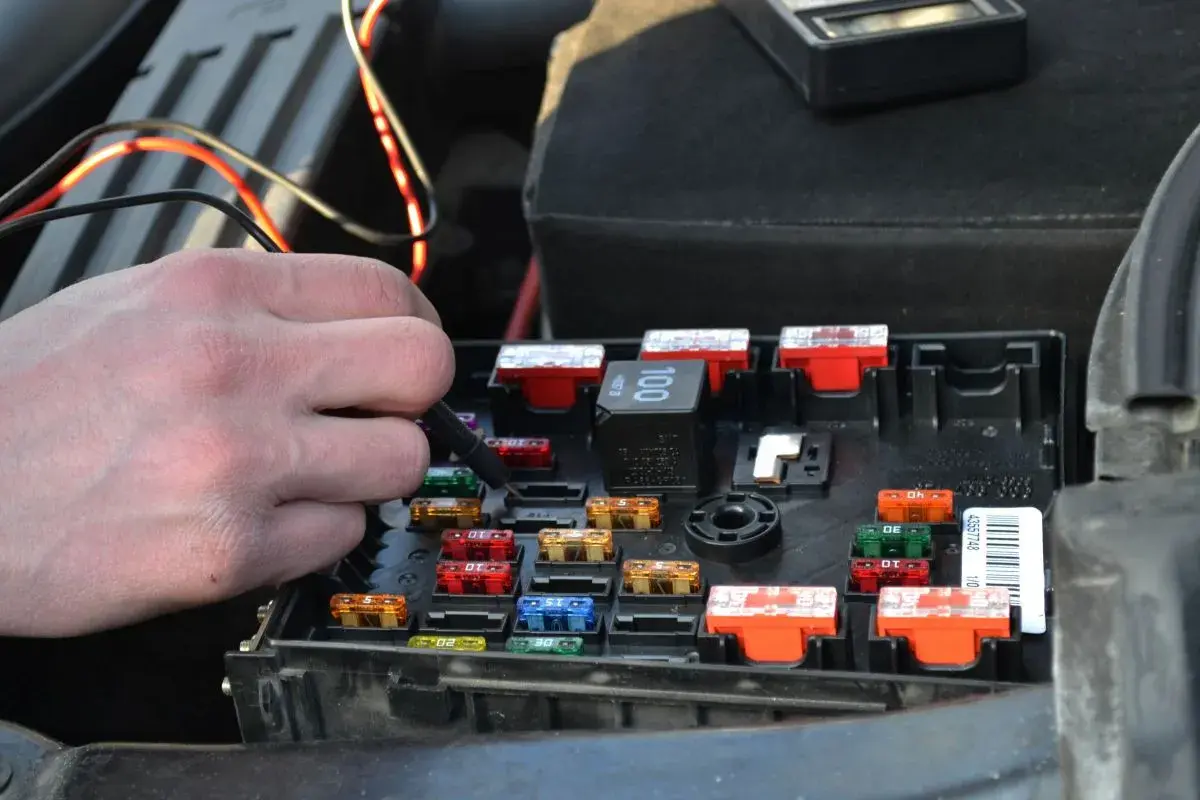

Ja zaczynam od prostych rzeczy, bo właśnie one najszybciej pokazują, czy warto iść głębiej. Do podstawowej diagnostyki przydadzą się: multimetr, kawałek przewodu lub przewody z krokodylkami, dostęp do skrzynki bezpieczników i najlepiej schemat auta albo oznaczenia na pokrywie.
Znajdź właściwy element
Przekaźnik nie zawsze siedzi w tym samym miejscu. W jednych autach jest w skrzynce w komorze silnika, w innych pod deską, a czasem w module zintegrowanym z bezpiecznikami. Nie zgaduję po wyglądzie - sprawdzam numer, opis na pokrywie albo schemat konkretnego modelu. To ważne, bo podobne elementy bywają zamienne tylko z pozoru.
Sprawdź, czy działa mechanicznie
Po włączeniu zapłonu często da się usłyszeć krótkie „kliknięcie”. To dobry znak, bo oznacza, że cewka przekaźnika dostaje sygnał i porusza stykami. Brak kliknięcia nie jest jeszcze dowodem winy przekaźnika, ale już zawęża obszar poszukiwań. Jeśli masz pod ręką identyczny element z tej samej skrzynki, szybka podmiana na próbę bywa najszybszym testem. Warunek jest jeden: musi to być dokładnie ten sam typ, najlepiej o tym samym numerze i takim samym układzie pinów.
Przeczytaj również: Płyn do chłodnic G11 - co to znaczy i dlaczego jest ważny dla Twojego auta
Zmierz cewkę i styki multimetrem
W standardowym przekaźniku 4- lub 5-pinowym najczęściej spotkasz oznaczenia 85 i 86 dla cewki oraz 30 i 87 dla styków roboczych. Pin 87a występuje tylko w części wersji i zwykle nie jest używany w układzie pompy paliwa.
| Test | Jak mierzę | Sprawny wynik | Sygnał usterki |
|---|---|---|---|
| Cewka 85-86 | Pomiar oporu na zakresie Ω | Zwykle około 50-100 Ω | OL, przerwa albo wynik bliski 0 Ω |
| Styki 30-87 bez zasilania | Test ciągłości | Brak przejścia | Przejście już na postoju |
| Styki 30-87 po podaniu 12 V na cewkę | Zasilenie cewki i ponowny test ciągłości | Przejście, opór niemal zerowy | Brak przejścia mimo kliknięcia |
Przy zwykłej cewce polaryzacja zasilania zwykle nie ma znaczenia, ale jeśli przekaźnik ma wbudowaną diodę, trzeba uważać na plus i minus. To drobiazg, który potrafi zmylić początkujących. Jeśli cewka ma poprawny opór, a styki nie przewodzą po podaniu napięcia, przekaźnik jest praktycznie do wymiany. Gdy testy są niejednoznaczne, przechodzę do rozdzielenia problemu od reszty układu.
Jak odróżnić uszkodzony przekaźnik od problemu z bezpiecznikiem, pompą i instalacją
Tu najłatwiej popełnić kosztowny błąd. Sama pompa, bezpiecznik, wiązka i przekaźnik potrafią dawać bardzo podobne objawy, a wymiana pierwszej z brzegu części nie zawsze kończy temat. Ja rozdzielam je po objawach i po tym, co dzieje się na wyjściu przekaźnika.
| Co widzę | Bardziej prawdopodobna przyczyna | Co robię dalej |
|---|---|---|
| Przekaźnik klika, ale na wyjściu nie ma zasilania | Wypalone styki | Wymiana przekaźnika albo test na innym, identycznym egzemplarzu |
| Nie ma kliknięcia i nie ma napięcia na cewce | Problem w sterowaniu, bezpieczniku albo wiązce | Sprawdzam zasilanie, masę, bezpiecznik i przewody |
| Przekaźnik działa, a pompa milczy | Uszkodzona pompa, słaba masa albo przerwa w obwodzie pompy | Mierzę napięcie przy pompie i kontroluję złącza |
| Bezpiecznik pali się zaraz po wymianie | Zwarcie albo przeciążenie pompy | Nie wymieniam bezpiecznika w kółko, tylko szukam przyczyny prądu nadmiarowego |
W praktyce ważna jest jeszcze jedna rzecz: czasem sam przekaźnik jest dobry, ale gniazdo ma zaśniedziałe albo nadtopione styki. Wtedy objaw wygląda identycznie jak awaria samego elementu, a nowa część niewiele pomoże. Jeśli po wpięciu przekaźnika słychać niestabilne klikanie albo wszystko działa tylko po poruszeniu kostką, problem siedzi raczej w połączeniu niż w samym przekaźniku. I właśnie wtedy sensownie przechodzę do pytania, czy wymiana ma jeszcze sens ekonomiczny.
Kiedy wymiana ma sens i ile to zwykle kosztuje
Jeżeli cewka jest przerwana, styki są wypalone albo obudowa ma ślady przegrzania, zwykle nie bawię się w naprawę. To część tania, mała i dość wdzięczna w wymianie, więc przy realnej usterce szybciej i pewniej jest założyć nowy egzemplarz. Wyjątek stanowi sytuacja, w której winne jest samo gniazdo albo wiązka - wtedy nowy przekaźnik niczego nie rozwiąże.
| Wariant | Orientacyjny koszt | Kiedy ma sens |
|---|---|---|
| Prosty zamiennik | Około 15-30 zł | Gdy potrzebujesz szybkiej, budżetowej naprawy i numer części się zgadza |
| Markowy zamiennik | Około 50-150 zł | Gdy zależy Ci na większej pewności działania i lepszej jakości styków |
| Oryginał lub wersja modelowa | Często powyżej 100 zł, czasem wyraźnie więcej | Gdy element jest specyficzny dla auta albo zintegrowany z modułem |
| Multimetr do diagnostyki | Zwykle kilkadziesiąt złotych | Gdy chcesz mieć narzędzie, które przyda się też przy kolejnych usterkach |
Ja przy zakupie zwracam uwagę nie tylko na numer OEM, ale też na obciążalność styków i układ pinów. Dwa przekaźniki mogą wyglądać niemal identycznie, a mimo to nie pasować elektrycznie. Jeśli gniazdo jest przypalone, warto od razu naprawić również złącze, bo nowy element w uszkodzonym koszyku długo nie pożyje. To prowadzi do ostatniego, często pomijanego kroku: sprawdzenia wszystkiego, co mogło doprowadzić do awarii.
Co sprawdzić przy okazji, żeby usterka nie wróciła
Po wymianie albo po potwierdzeniu sprawności przekaźnika nie kończę pracy na samym kliknięciu nowej części. Zawsze sprawdzam jeszcze kilka rzeczy, bo to one często tłumaczą, dlaczego stary element padł w pierwszej kolejności. Najczęściej patrzę na trzy obszary: złącza, obciążenie pompy i stan zasilania.
- Gniazdo przekaźnika - szukam nadtopień, korozji i luźnych styków.
- Masa i zasilanie - słaba masa potrafi udawać uszkodzoną pompę albo relay.
- Pobór prądu pompy - jeśli pompa pracuje ciężko, nowy przekaźnik może szybko znowu dostać po stykach.
- Wiązka przy baku i skrzynce - wilgoć, przetarcia i utlenione wtyczki robią więcej szkód, niż się wydaje.
- Filtr i układ paliwowy - duży opór przepływu albo problem z odpowietrzaniem też potrafią obciążać całą instalację.
Ja podchodzę do tego tak: jeśli przekaźnik był tylko jednym z objawów, a nie źródłem problemu, to trzeba znaleźć przyczynę głębiej. W przeciwnym razie po tygodniu wrócisz do tego samego auta z tym samym problemem. Dlatego najlepsza diagnostyka jest krótka, ale konsekwentna - zaczyna się od prostego testu zasilania, a kończy na sprawdzeniu, czy cały układ nie pracuje ponad swoje siły.
