Dwa akumulatory 6 V można połączyć na dwa różne sposoby, ale w praktyce najczęściej robi się to po to, żeby uzyskać 12 V w układzie szeregowym. Poniżej pokazuję, jak zrobić to bezpiecznie, kiedy lepsze będzie połączenie równoległe, jak dobrać przewody i ładowarkę oraz jakie błędy najszybciej skracają życie całego zestawu.
Najkrócej dwa akumulatory 6 V łączy się zwykle szeregowo, gdy potrzebujesz 12 V
- Połączenie szeregowe daje 12 V, ale pojemność w Ah pozostaje taka jak w jednej baterii.
- Połączenie równoległe zostawia 6 V, za to zwiększa pojemność i czas pracy.
- W szeregu łączę plus pierwszego akumulatora z minusem drugiego, a odbiornik podpinam do wolnych biegunów.
- Najlepiej pracują ze sobą baterie tego samego typu, pojemności, wieku i w podobnym stanie naładowania.
- Do takiego układu potrzebujesz solidnych przewodów, właściwego bezpiecznika i ładowarki dopasowanej do napięcia całego banku.
Jak działa połączenie dwóch akumulatorów 6 V
Ja zawsze zaczynam od pytania, czy układ ma podnieść napięcie, czy tylko wydłużyć czas pracy. To ważne, bo szereg zwiększa napięcie, a równoległe połączenie zwiększa pojemność. Dla dwóch baterii 6 V to oznacza prostą zależność: w szeregu dostajesz 12 V, a w równoległym nadal 6 V, ale z większą liczbą amperogodzin.
| Układ | Napięcie wyjściowe | Pojemność | Kiedy ma sens |
|---|---|---|---|
| Szeregowo | 12 V | Taka jak jedna bateria | Gdy urządzenie wymaga wyższego napięcia, np. instalacja 12 V |
| Równolegle | 6 V | Suma pojemności obu baterii | Gdy zostajesz przy 6 V, ale chcesz dłuższego czasu pracy |
Jeśli każda bateria ma przykładowo 200 Ah, to układ szeregowy da 12 V i 200 Ah, a nie 12 V i 400 Ah. Tego błędu widzę najczęściej: ktoś zakłada, że druga bateria automatycznie podwaja wszystko. Tak działa pojemność w połączeniu równoległym, nie w szeregu. Ta różnica jest kluczowa, bo od niej zależy dobór ładowarki, zabezpieczeń i samego odbiornika.
W praktyce warto też pamiętać, że dwa akumulatory połączone w bank nie powinny być przypadkowym zestawem z różnych półek. Im bardziej zbliżone są ich parametry i historia pracy, tym spokojniej taki układ się zachowuje. To prowadzi prosto do samego montażu.
Jak połączyć je krok po kroku
Przy szeregowym połączeniu robię to zawsze w tej samej kolejności. Najpierw przygotowuję akumulatory, potem wykonuję mostek, a dopiero na końcu podłączam instalację. Dzięki temu łatwiej uniknąć zwarcia i od razu sprawdzić, czy cały zestaw daje właściwe napięcie.
- Odłącz wszystko, co pobiera prąd. Na czas pracy instalacja, ładowarka i odbiorniki powinny być odpięte.
- Sprawdź oba akumulatory. Multimetr, czyli prosty miernik napięcia, pokaże, czy ich stany są zbliżone. Jeśli jeden jest wyraźnie słabszy, lepiej go najpierw doładować osobno.
- Ustaw baterie tak, by mostek był krótki i wygodny. Im krótszy przewód łączący, tym mniejsze straty i mniej bałaganu w montażu.

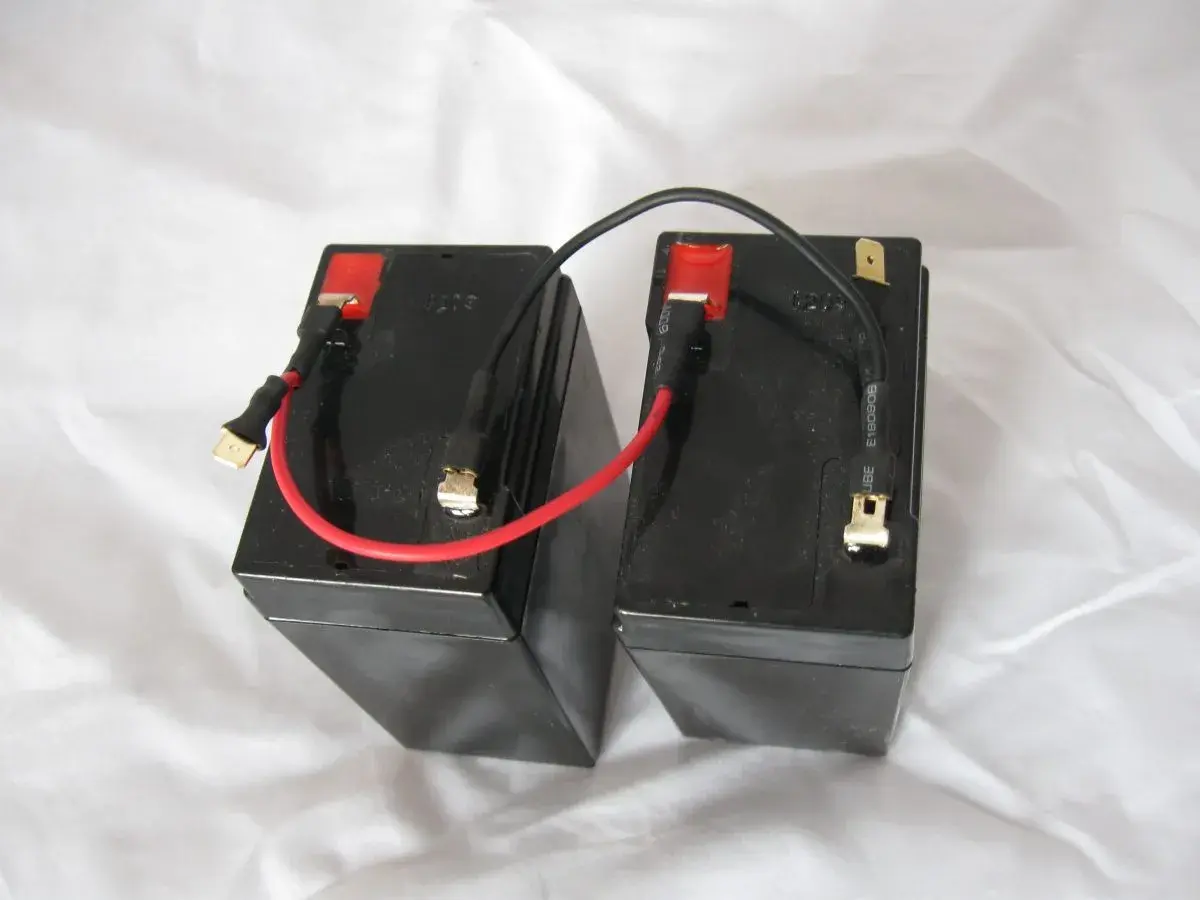

- Połącz plus pierwszego akumulatora z minusem drugiego. To właśnie ten przewód tworzy połączenie szeregowe. Taki mostek bywa też nazywany zworką.
- Wolny minus i wolny plus zostaw jako wyjście całego zestawu. Do tych skrajnych biegunów podłączasz odbiornik albo ładowarkę.
- Sprawdź napięcie na wyjściu. Jeśli wszystko jest poprawnie złożone, miernik powinien pokazać sumę napięć obu baterii.
Tu jest ważny szczegół: nie biorę zasilania z jednego akumulatora, tylko ze skrajnych biegunów całego układu. Jeśli podłączysz odbiornik do jednej baterii, a drugą zostawisz „w tle”, układ będzie się rozjeżdżał i szybciej pojawi się nierówne zużycie. Przy dłuższej pracy to jedna z najczęstszych przyczyn problemów.

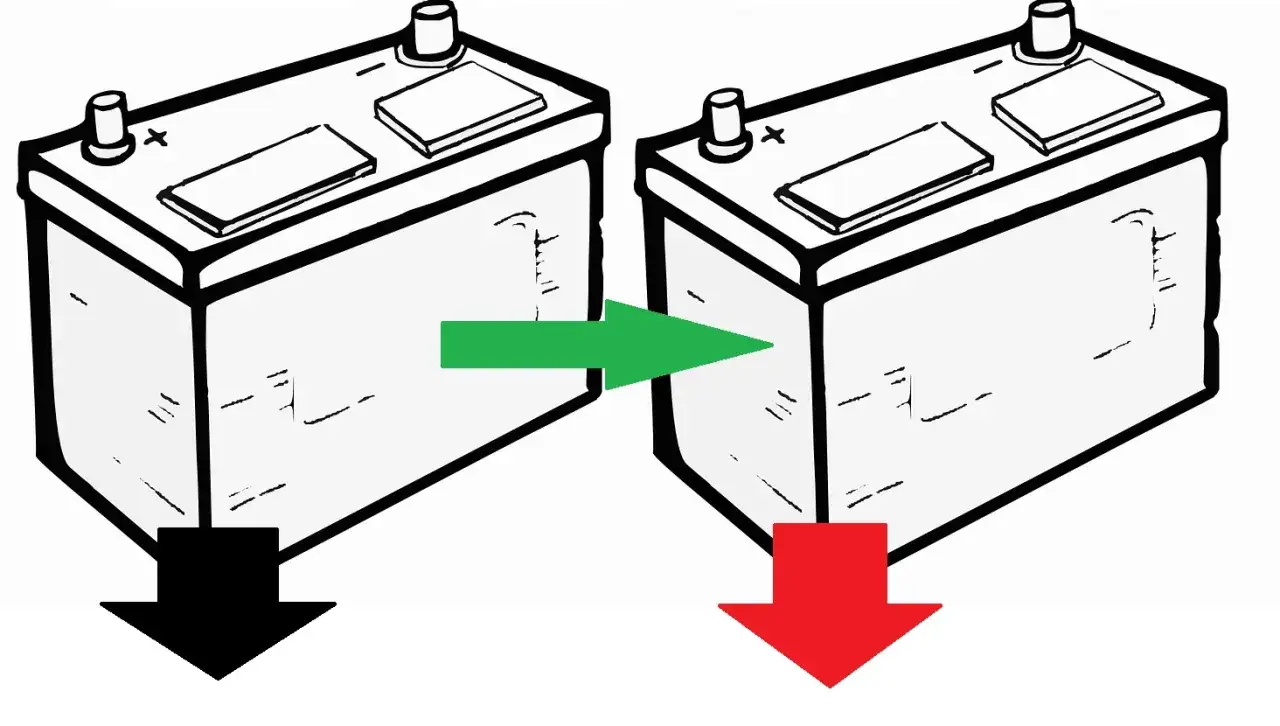

Jeżeli chcesz zobaczyć takie połączenie w praktyce, zwróć uwagę na układ przewodów: jeden mostek łączy środek banku, a zewnętrzne końcówki idą do urządzenia. To prosty schemat, ale tylko wtedy działa dobrze, gdy wykonasz go dokładnie i bez skrótów.
Kiedy lepsze jest połączenie szeregowe, a kiedy równoległe
To pytanie pojawia się niemal od razu, bo dwa akumulatory 6 V mogą pracować w dwóch różnych konfiguracjach. Ja wybieram szereg, gdy urządzenie potrzebuje 12 V. Równoległe łączenie ma sens wtedy, gdy sprzęt nadal ma pracować na 6 V, ale potrzebuje dłuższego czasu zasilania.
| Wariant | Jak łączę bieguny | Efekt | Typowe zastosowanie |
|---|---|---|---|
| Szeregowe | Plus z minusem | Wyższe napięcie, ta sama pojemność | Instalacje 12 V, kampery, część osprzętu motoryzacyjnego |
| Równoległe | Plus z plusem i minus z minusem | To samo napięcie, większa pojemność | Urządzenia 6 V, dłuższa praca bez zmiany napięcia |
W praktyce dwóch akumulatorów 6 V nie łączy się równolegle „na zapas”, jeśli sprzęt jest projektowany na 12 V. Taki układ nadal daje 6 V, więc nie załatwia sprawy. Z kolei jeśli ktoś chce z dwóch 6 V zrobić jednocześnie 12 V i podwoić pojemność, to już nie te dwie baterie i nie ta konfiguracja. Do tego potrzeba większego banku, zwykle w układzie series-parallel.
Przy wyborze kieruję się więc nie tym, co wygląda „mocniej”, tylko tym, jakie napięcie faktycznie ma przyjąć odbiornik. To jest prosty filtr, który oszczędza wiele pomyłek.
Jak dobrać przewody, bezpiecznik i ładowarkę
Sam schemat połączenia to nie wszystko. W praktyce największe różnice robią detale: przekrój przewodu, miejsce bezpiecznika i zgodność ładowarki z całym bankiem. Właśnie tu najczęściej powstają problemy z grzaniem, spadkiem napięcia i niedoładowaniem.
| Element | Na co patrzę | Dlaczego to ważne |
|---|---|---|
| Przewód mostkujący | Ma być solidny, krótki i dobrany do prądu obciążenia | Zbyt cienki kabel grzeje się i robi spadki napięcia |
| Bezpiecznik | Montuję go na przewodzie dodatnim jak najbliżej akumulatora | Chroni instalację przy zwarciu lub uszkodzeniu odbiornika |
| Ładowarka | Musi pasować do napięcia banku i typu akumulatora | Układ 2 x 6 V w szeregu ładuje się jak bank 12 V |
| Końcówki i zaciski | Powinny być czyste, mocno dokręcone i zabezpieczone przed luzem | Słaby styk szybko się nagrzewa i przyspiesza korozję |
Jeśli zestaw ma zasilać mocniejsze akcesoria, przetwornicę albo większy odbiornik, nie warto oszczędzać na przekroju przewodu. Ja podchodzę do tego praktycznie: im większy prąd i im dłuższy odcinek, tym solidniejszy kabel. Przy bardzo mocnych instalacjach ma to większe znaczenie niż sam typ akumulatora.
Ładowarka też musi być dobrana do konfiguracji. Dwie 6 V baterie połączone szeregowo traktuję jak jeden bank 12 V. Jeśli będziesz ładować je osobno, trzeba je rozłączyć i ładować każdą z osobna odpowiednim urządzeniem. W przeciwnym razie łatwo o niedoładowanie jednej z baterii albo o nierówną pracę całego zestawu.
Najczęstsze błędy przy łączeniu dwóch akumulatorów 6 V
W takich układach błędy nie są spektakularne na pierwszy rzut oka. Problem zwykle wychodzi po czasie: jedna bateria siada szybciej, instalacja traci napięcie albo przewody zaczynają się grzać. Dlatego wolę od razu wyłapać to, co najczęściej psuje efekt.
- Mieszanie różnych akumulatorów. Inna pojemność, inny wiek albo inna chemia potrafią rozjechać bank szybciej, niż się wydaje.
- Łączenie baterii w różnym stanie naładowania. Gdy jedna jest wyraźnie pełniejsza, a druga słabsza, wyrównywanie odbywa się kosztem obu.
- Podpinanie odbiornika do jednej baterii zamiast do skrajnych biegunów. To zaburza równomierną pracę układu.
- Zbyt cienkie przewody. Słaby kabel robi spadek napięcia i niepotrzebnie się grzeje.
- Brak bezpiecznika na dodatnim przewodzie. Przy zwarciu to zabezpieczenie robi ogromną różnicę.
- Używanie ładowarki o złym napięciu. 6 V i 12 V to nie jest to samo, nawet jeśli obie baterie mają po 6 V.
Najbardziej podstępny jest pierwszy błąd, bo układ działa, tylko gorzej niż powinien. To właśnie dlatego przy bateriach szeregowych tak mocno pilnuję, żeby były możliwie identyczne. Taki zestaw dużo lepiej znosi codzienną pracę i dłużej trzyma parametry.
Co sprawdzić po montażu, zanim uznasz instalację za gotową
Po złożeniu układu nie zamykam tematu od razu. Zawsze robię krótki test, bo on mówi więcej niż sam schemat na papierze. Wystarczy kilka minut, żeby wyłapać błąd polaryzacji, luźny styk albo zbyt duży spadek napięcia.
Po pierwsze sprawdzam multimetr na wyjściu całego banku. Po drugie obserwuję, czy przewody i zaciski nie robią się ciepłe pod obciążeniem. Po trzecie patrzę, czy napięcie po ładowaniu i po krótkiej pracy nie zaczyna gwałtownie spadać. Jeśli coś z tych rzeczy wygląda podejrzanie, rozpinam układ i szukam przyczyny od razu, zamiast czekać na awarię.
W praktyce najwięcej mówi mi zachowanie zestawu po pierwszym cyklu ładowania i rozładowania. Jeśli obie baterie starzeją się podobnie i nie ma różnic w napięciu spoczynkowym, układ jest ułożony dobrze. Jeżeli jedna bateria wyraźnie odstaje, nie ignoruję tego, bo to zwykle pierwszy sygnał, że zestaw nie został dobrany albo zmontowany prawidłowo.
Co robi różnicę, gdy układ ma pracować bez problemów przez długi czas
Jeśli miałbym wskazać jedną rzecz, która naprawdę decyduje o trwałości takiego zestawu, byłaby to spójność całego układu. Nie tylko sam schemat połączenia, ale też stan baterii, długość przewodów, jakość zacisków i zgodność ładowarki. Dopiero razem daje to instalację, która działa przewidywalnie.
W motoryzacji, kamperach czy przy zasilaniu osprzętu najrozsądniej jest myśleć o akumulatorach jak o parze, a nie dwóch osobnych elementach. Jeśli oba są dobrane sensownie i połączone poprawnie, dostajesz prosty, stabilny bank energii. Jeśli jeden element odstaje, cały układ zaczyna pracować gorzej, nawet gdy na pierwszy rzut oka wszystko jest w porządku.
Dlatego przy dwóch bateriach 6 V trzymam się prostego schematu: najpierw dobieram właściwy układ do napięcia odbiornika, potem łączę je krótkim i solidnym mostkiem, a na końcu sprawdzam napięcie oraz temperaturę po uruchomieniu. To banalnie brzmi, ale właśnie taka dyscyplina najczęściej decyduje o tym, czy instalacja będzie działała latami, czy zacznie sprawiać kłopoty po kilku tygodniach.
