Elektryczne wspomaganie w Renault da się podłączyć poprawnie, ale tylko wtedy, gdy najpierw ustalisz, z jakim układem masz do czynienia i czy mówimy o fabrycznej kolumnie, czy o części przeniesionej z innego auta. W praktyce różnice w zasilaniu, sygnałach i osprzęcie są większe, niż wielu kierowców zakłada, dlatego w tym poradniku pokazuję, jak podejść do tematu bez zgadywania, co sprawdzić przed montażem i kiedy lepiej nie ryzykować improwizacji.
Najważniejsze rzeczy do sprawdzenia przed podłączeniem wspomagania
- Najpierw identyfikuj część po numerze, wersji modelu i rodzaju złącza, a dopiero potem ciągnij przewody.
- Układ EPS zwykle wymaga grubego zasilania, masy i sygnału po zapłonie, a w nowszych wersjach także informacji z CAN lub czujnika prędkości.
- Nie zwiększaj na ślepo wartości bezpiecznika i nie podłączaj wspomagania do przypadkowego obwodu z kabiny.
- Po odłączeniu akumulatora część modeli Renault wymaga resetu wspomagania przez pełny skręt kierownicy w obie strony.
- Na rynku wtórnym używana kolumna EPS do starszych Renault kosztuje zwykle około 250-500 zł, a montaż w warsztacie najczęściej 200-400 zł.
- Jeśli numery części, wtyczki albo sterowanie się nie zgadzają, montaż „na próbę” kończy się zwykle błędami albo uszkodzeniem instalacji.
Co trzeba ustalić, zanim ruszysz z podłączeniem
Ja zawsze zaczynam od rozpoznania samej części, bo w Renault to właśnie tu najłatwiej popełnić kosztowny błąd. Elektryczne wspomaganie może być zintegrowane z kolumną kierowniczą, z osobnym sterownikiem albo z czujnikiem momentu skrętu, a każdy z tych wariantów ma trochę inny sposób podłączenia i inne wymagania prądowe. Najważniejsze nie jest więc pytanie „gdzie podpiąć kabel”, tylko „czy ta konkretna kolumna pasuje do tej konkretnej instalacji”.
| Element | Po co jest | Co sprawdzić przed montażem |
|---|---|---|
| Kolumna lub przekładnia EPS | Wytwarza wspomaganie | Numer części, wersję nadwozia, LHD/RHD i stan mechaniczny |
| Zasilanie stałe | Dostarcza prąd do silnika wspomagania | Przekrój przewodu, bezpiecznik i stan akumulatora |
| Zasilanie po zapłonie | Uruchamia sterownik | Czy dany model wymaga sygnału ze stacyjki lub modułu nadwozia |
| Masa | Zamyka obwód wysokiego poboru | Czy punkt masowy jest czysty, sztywny i bez korozji |
| Sygnał prędkości lub CAN | Reguluje siłę wspomagania | Czy sterownik w ogóle go potrzebuje |
| Czujnik momentu i kąta skrętu | Decyduje, jak mocno wspomagać kierowcę | Czy działa płynnie i nie generuje błędów po montażu |
W praktyce najbardziej zdradliwe są różnice między rocznikami i wersjami wyposażenia. Dwa pozornie identyczne Renault potrafią mieć inne wtyczki, inny pinout i inny sposób komunikacji ze sterownikiem, więc dopiero po potwierdzeniu zgodności numeru części ma sens planowanie podłączenia. Kiedy to już wiesz, można przejść do samego okablowania.

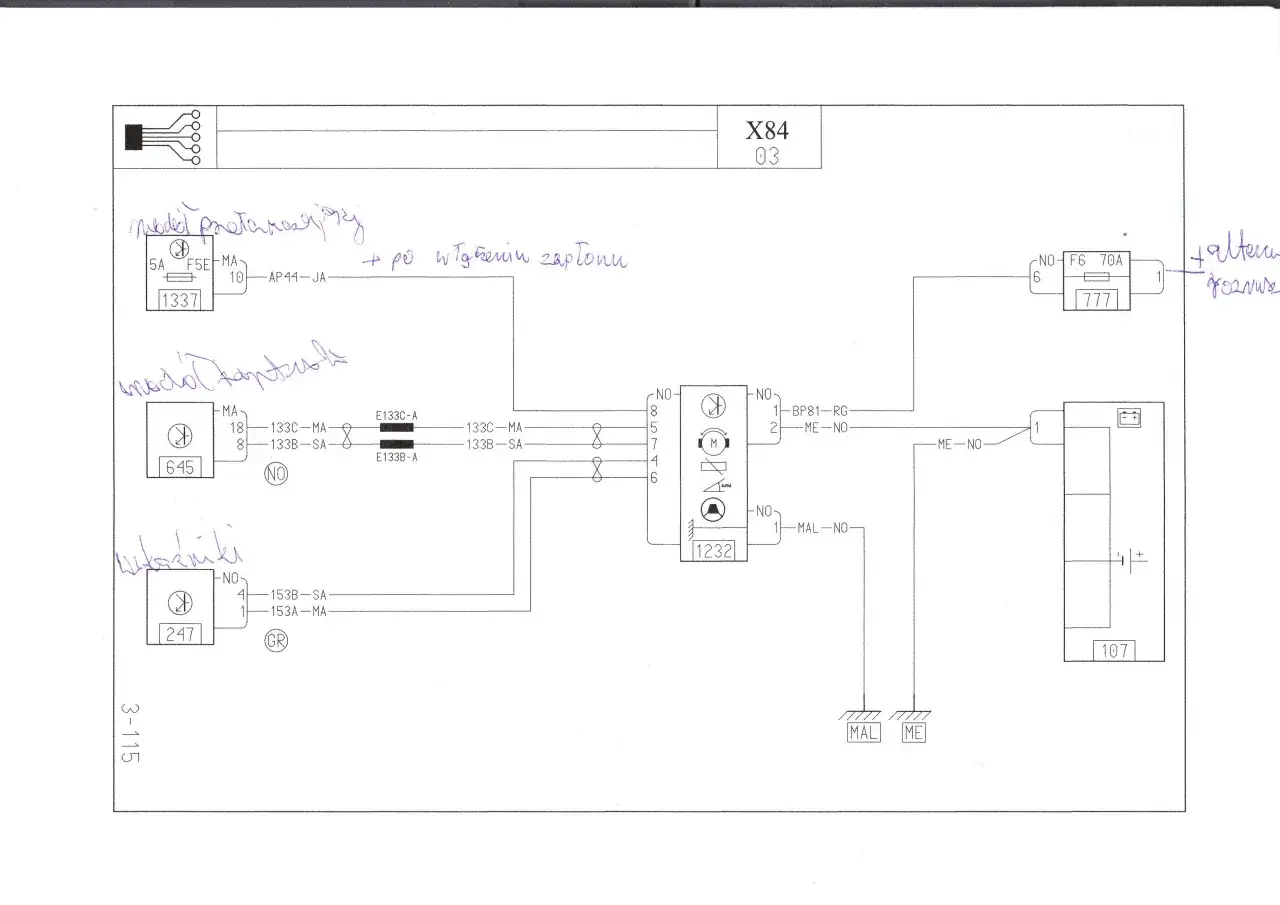

Jak wygląda poprawne podłączenie zasilania i sterowania
Jeżeli pytasz, jak podłączyć wspomaganie elektryczne Renault w sposób bezpieczny, to odpowiedź brzmi: nie zaczyna się od „plusa i minusa”, tylko od schematu konkretnego układu. W większości wersji potrzebujesz grubego zasilania wysokoprądowego, porządnej masy i sygnału wybudzającego po zapłonie. W nowszych autach dochodzi jeszcze komunikacja z modułami pojazdu, a czasem sygnał prędkości jazdy, dzięki któremu wspomaganie zmienia charakter między manewrowaniem a jazdą po trasie.
Zasilanie główne
Przewód zasilający prowadzi się bezpośrednio z akumulatora albo z punktu rozdziału zasilania przewidzianego przez producenta, zawsze przez bezpiecznik dobrany do konkretnej kolumny. To jest obwód, który potrafi pobierać bardzo duży prąd, więc zbyt cienki kabel, luźna końcówka albo przypadkowe podpięcie do obwodu pomocniczego szybko kończy się spadkiem napięcia i błędem wspomagania. Jeśli mam wątpliwości, wolę sprawdzić dokumentację niż później szukać przegrzanego przewodu.
Sygnał po zapłonie i komunikacja
Drugim krokiem jest podanie sygnału, po którym sterownik wie, że samochód został uruchomiony. W prostszych konstrukcjach wystarcza zwykłe +15, czyli napięcie pojawiające się po przekręceniu stacyjki. W bardziej rozbudowanych Renault sterownik EPS może oczekiwać informacji z sieci CAN lub innego modułu, dlatego podłączanie „na skróty” często daje efekt odwrotny od zamierzonego: wspomaganie jest fizycznie zamontowane, ale nie startuje, bo brakuje sygnału logicznego.
Przeczytaj również: Ile wchodzi płynu do chłodnicy Golf 3? Sprawdź, by uniknąć problemów.
Masa i zabezpieczenia
W układzie EPS masa ma znaczenie większe, niż wielu kierowców zakłada. Nawet niewielki opór na połączeniu masowym może powodować wahania pracy silnika wspomagania, a przy dużym obciążeniu pojawiają się błędy lub okresowe zaniki działania. Dlatego punkt masowy musi być czysty, dobrze dokręcony i zabezpieczony przed korozją. To samo dotyczy bezpiecznika: ma chronić instalację, a nie być zmieniany na „mocniejszy, żeby nie wybijało”.
W części modeli Renault po odłączeniu lub rozładowaniu akumulatora trzeba dodatkowo wykonać reset wspomagania. Jak podaje instrukcja Renault, robi się to na postoju, z uruchomionym silnikiem, przez pełny skręt w lewo i w prawo. To prosty krok, ale potrafi oszczędzić dużo niepotrzebnej diagnostyki, jeśli układ po montażu zgłasza tylko błąd inicjalizacji. Kiedy zasilanie i sterowanie są już jasne, można przejść do samego montażu krok po kroku.

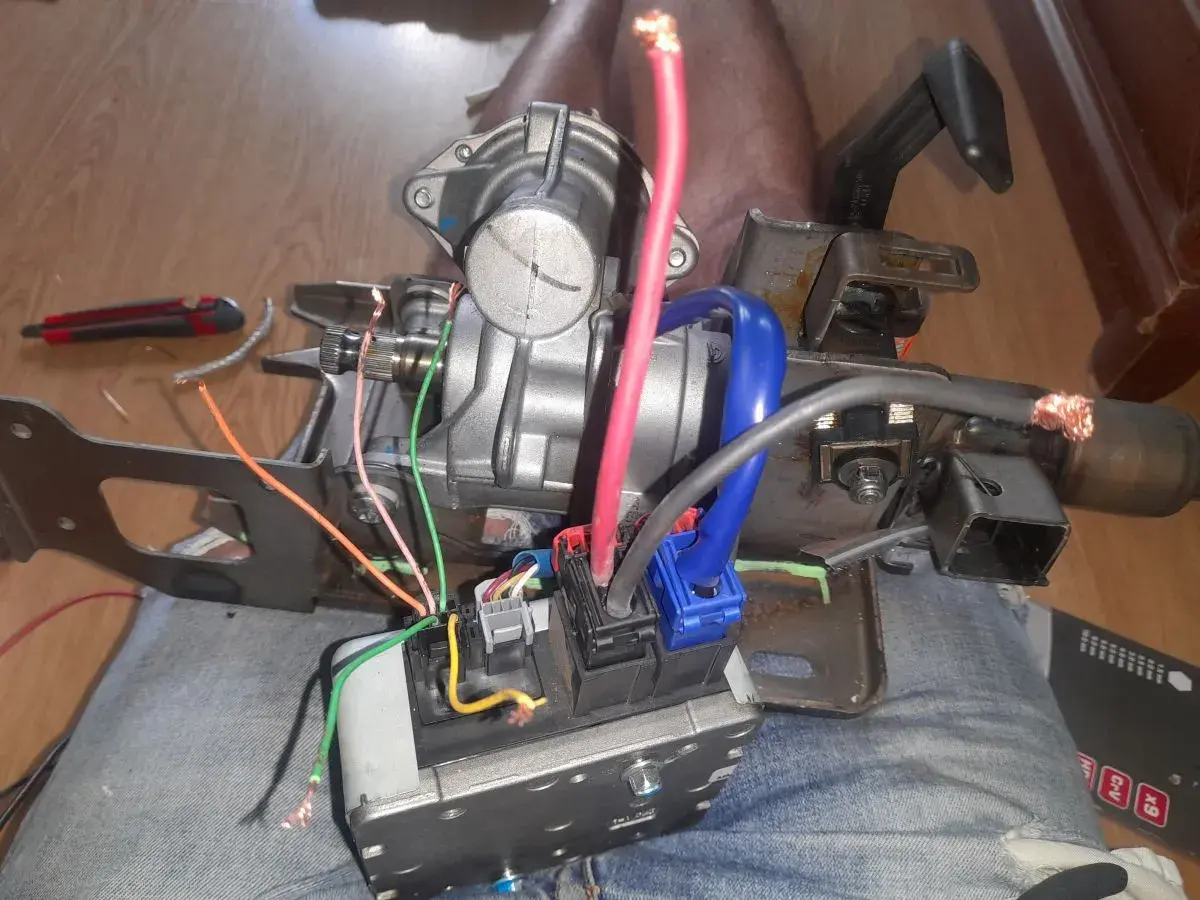

Montaż krok po kroku bez zgadywania pinów
Przy montażu zawsze trzymam się jednej zasady: najpierw mechanika, potem elektryka, na końcu adaptacja. Dzięki temu łatwiej odróżnić zwykły problem z osadzeniem kolumny od błędu w instalacji. Jeśli coś ma nie działać, dobrze wiedzieć od razu, czy winny jest przewód, czujnik, czy po prostu źle dobrana część.
- Sprawdź numer kolumny, sterownika i typ wtyczki. To eliminuje większość pomyłek jeszcze przed demontażem starej części.
- Odłącz akumulator i odczekaj kilka minut, zwłaszcza jeśli auto ma poduszki powietrzne i czujniki w kolumnie.
- Zamontuj kolumnę mechanicznie, pilnując ustawienia wałka, pozycji kierownicy i zgodności mocowań.
- Poprowadź zasilanie wysokoprądowe możliwie krótko i zabezpiecz je bezpiecznikiem przy źródle zasilania.
- Podłącz masę do pewnego, metalicznie czystego punktu nadwozia lub ramy pomocniczej.
- Dodaj sygnał po zapłonie, a jeśli dana wersja tego wymaga, także przewód prędkości lub komunikację z CAN.
- Wykonaj reset lub adaptację wspomagania, a potem sprawdź działanie na postoju i przy bardzo małej prędkości.
- Na końcu ustaw geometrię kół, bo po pracy przy kolumnie lub przekładni kierowniczej to nie jest zbędny dodatek, tylko część poprawnego montażu.
Jeżeli używasz części z demontażu, warto przed pełnym montażem sprawdzić ją na stole diagnostycznym albo przynajmniej na stabilnym zasilaniu testowym. To drobiazg, ale często oszczędza drugi demontaż całej kolumny. Następna rzecz, o której trzeba pamiętać, to błędy, które pojawiają się wtedy, gdy układ zostanie podłączony nie tak, jak oczekuje elektronika Renault.
Najczęstsze błędy, które kończą się błędem wspomagania
Wspomaganie elektryczne ma to do siebie, że potrafi działać „prawie dobrze” aż do momentu, kiedy kierownica zrobi się wyraźnie cięższa albo na zegarach pojawi się kontrolka. Najczęściej winny nie jest sam silnik wspomagania, tylko jeden z pozornie mało ważnych szczegółów: zbyt słaby akumulator, słaba masa, za mały przekrój przewodu albo niezgodny sterownik. W Renault taka drobna różnica robi dużą różnicę, bo EPS reaguje na spadki napięcia szybciej niż układy hydrauliczne.
- Zbyt słaby akumulator - układ może wyłączać wspomaganie przy niskim napięciu, zwłaszcza przy manewrach na postoju.
- Źle dobrany bezpiecznik - za mały będzie wybijał, za duży przestaje chronić instalację.
- Brudna lub luźna masa - powoduje losowe zaniki działania i błędy sterownika.
- Pomyłka w wersji części - identyczny model Renault nie zawsze oznacza identyczną kolumnę.
- Brak resetu po odłączeniu zasilania - układ zgłasza błąd, choć mechanicznie wszystko jest w porządku.
- Brak geometrii - kierownica może wracać nierówno, a samochód zaczyna ściągać mimo poprawnego elektrycznego montażu.
Jak podaje instrukcja Renault, po utracie zasilania w części modeli trzeba wykonać reset wspomagania przez pełny skręt w lewo i w prawo. To ważne, bo wielu kierowców myli taki komunikat z awarią samej kolumny, a problem siedzi wyłącznie w inicjalizacji. Jeżeli po sprawdzeniu zasilania i resetu objaw nadal wraca, wtedy dopiero ma sens liczyć opłacalność naprawy albo wymiany całego podzespołu.
Ile to kosztuje i kiedy naprawa ma więcej sensu niż swap
W 2026 roku rynek części do Renault jest dość rozstrzelony cenowo, więc tu naprawdę opłaca się porównać kilka scenariuszy. Na podstawie ofert z polskiego rynku wtórnego używana kolumna EPS do starszych modeli, takich jak Megane II czy Scenic II, najczęściej kosztuje około 250-500 zł, choć można trafić zarówno na sztuki za mniej więcej 180-190 zł, jak i komplety bliżej 500 zł. Do tego dochodzi montaż, który w warsztacie zwykle zamyka się w okolicach 200-400 zł, a diagnostyka i sprawdzenie układu to często dodatkowe 150-170 zł.
| Opcja | Orientacyjny koszt | Kiedy ma sens |
|---|---|---|
| Używana kolumna EPS | około 190-500 zł | Gdy masz pewność co do numeru części i stanu technicznego |
| Diagnostyka i sprawdzenie | około 150-170 zł | Gdy nie wiesz, czy problem leży w kolumnie, zasilaniu czy masie |
| Montaż w warsztacie | około 200-400 zł | Gdy chcesz uniknąć błędów przy poduszkach, kolumnie i elektryce |
| Naprawa lub regeneracja | często od 900-1200 zł wzwyż | Gdy chcesz zachować własny podzespół albo część jest trudna do zdobycia |
| Nowa część OE | najdroższa opcja | Gdy auto jest w dobrym stanie i chcesz maksymalnej pewności |
Z mojego punktu widzenia najbardziej opłacalny jest zwykle zakup sprawdzonej używanej części albo naprawa istniejącej kolumny, ale tylko wtedy, gdy reszta układu kierowniczego nie jest zużyta. Jeśli auto ma luzy, stuki albo problem z geometrią, sam swap wspomagania nie załatwi sprawy. Wtedy rozsądniej jest najpierw dopiąć stan mechaniczny, a dopiero potem inwestować w elektrykę.
Co sprawdzić przed zakupem części do Renault
Tu właśnie najczęściej rozstrzyga się, czy montaż pójdzie gładko, czy skończy się zwrotem części. Ja przed zakupem zawsze proszę o numer z etykiety, zdjęcie wtyczek, informację o wersji nadwozia i potwierdzenie, czy część była sprawdzana na aucie. W Renault to szczególnie ważne, bo nawet w obrębie jednego modelu można spotkać różne warianty wspomagania.
| Co sprawdzić | Dlaczego to ważne | Na co uważać |
|---|---|---|
| Numer katalogowy | Decyduje o zgodności części | Nie kupuj „na oko”, nawet jeśli sprzedawca twierdzi, że „na pewno pasuje” |
| Typ wtyczki i liczba pinów | Wpływa na podłączenie elektryczne | Inna kostka może oznaczać inną elektronikę, nie tylko inne plastiki |
| Wersja LHD/RHD | Przekłada się na geometrię montażu | Kolumna z auta angielskiego nie jest bezpośrednim zamiennikiem |
| Stan wałka i luzów | Mechanika musi działać tak samo dobrze jak elektronika | Ślady zatarcia, rdza i hałas przy skręcie to zły znak |
| Ślady przegrzania lub wilgoci | Wskazują na uszkodzenie sterownika lub silnika | Nie lekceważ ciemnych śladów przy złączu i charakterystycznego zapachu spalenizny |
| Gwarancja rozruchowa | Daje czas na podstawowy test | Sam zapis nie wystarczy, jeśli nie masz dokumentacji stanu części |
Jeżeli sprzedawca nie potrafi podać numeru albo odmawia pokazania złącza, dla mnie to sygnał ostrzegawczy. Lepiej poszukać dalej niż kupić kolumnę, która będzie pasowała tylko „na części”. Ostatni krok to już nie wybór samej części, tylko upewnienie się, że po montażu cały układ faktycznie pracuje tak, jak powinien.
Na koniec sprawdź trzy rzeczy, które najczęściej decydują o sukcesie montażu
Jeśli miałbym zostawić tylko trzy rzeczy, które naprawdę robią różnicę, wskazałbym zasilanie, zgodność części i kalibrację po montażu. Bez stabilnego napięcia nawet dobra kolumna będzie sprawiała wrażenie uszkodzonej. Bez zgodnego sterownika i pinoutu nie ruszy wcale. A bez resetu i ustawienia geometrii łatwo wpaść w fałszywy wniosek, że „ten typ tak ma”.
W praktyce najlepszy efekt daje połączenie porządnej diagnostyki z doborem właściwej części, a nie szybka wymiana na pierwszą lepszą używkę. Wtedy podłączenie wspomagania staje się po prostu kolejnym etapem naprawy, a nie serią przypadkowych prób. Jeśli chcesz, mogę też przygotować osobny poradnik o tym, które Renault najczęściej mają problemy z EPS i jakie części warto kupować z demontażu, żeby nie przepłacić.
