Dobór przewodu do akumulatora 12 V wygląda prosto tylko na pierwszy rzut oka. W praktyce liczą się trzy rzeczy: prąd, długość trasy i to, czy kabel ma zasilać delikatny osprzęt, mocniejszy odbiornik czy układ rozruchowy. Najczęstszy błąd polega na kupieniu przewodu „na oko” i liczeniu, że samo napięcie załatwia sprawę.
Najważniejsze decyzje przy wyborze przewodu do akumulatora 12 V
- Dobieraj kabel do prądu i długości, a nie do samego napięcia.
- Do auta i innych zastosowań 12 V najbezpieczniej wybierać miedzianą linkę, nie sztywny przewód.
- Przy krótkich, mało obciążonych odcinkach wystarcza zwykle 2,5-4 mm², przy większym poborze trzeba iść wyżej.
- Jeśli przewód ma pracować ciężej, lepiej od razu celować w 10-25 mm² albo więcej, zamiast oszczędzać na granicy bezpieczeństwa.
- W stałych instalacjach bezpiecznik montuje się jak najbliżej plusa akumulatora.
- Przy kablach rozruchowych znaczenie ma nie tylko przekrój, ale też jakość klamr i długość całego kompletu.
Jak dobrać kabel do akumulatora 12 V bez zgadywania
Ja zaczynam od prostego pytania: co ten przewód ma zasilać? Inny kabel wystarczy do ładowarki podtrzymującej, inny do wzmacniacza, a jeszcze inny do przewodu rozruchowego. Drugie pytanie brzmi: jak długa będzie trasa kabla, licząc cały obwód z przewodem dodatnim i powrotem masy.
To właśnie te dwa parametry robią największą różnicę. Im większy prąd i im dłuższy odcinek, tym większy spadek napięcia i większe nagrzewanie przewodu. Dlatego w praktyce nie kupuję kabla „pod 12 V”, tylko pod konkretny amperaż i realną długość montażu. Jeśli instalacja idzie przez komorę silnika, dochodzi jeszcze temperatura, drgania i ryzyko przetarcia, więc margines bezpieczeństwa powinien być większy.
Jeżeli masz wątpliwość między dwoma przekrojami, wybieram większy. W instalacjach samochodowych i akcesoryjnych to zwykle lepsza decyzja niż pozorna oszczędność na cieńszym przewodzie. Z tego punktu najłatwiej przejść do konkretnej tabeli przekrojów.
Jak dobrać przekrój do prądu i długości przewodu

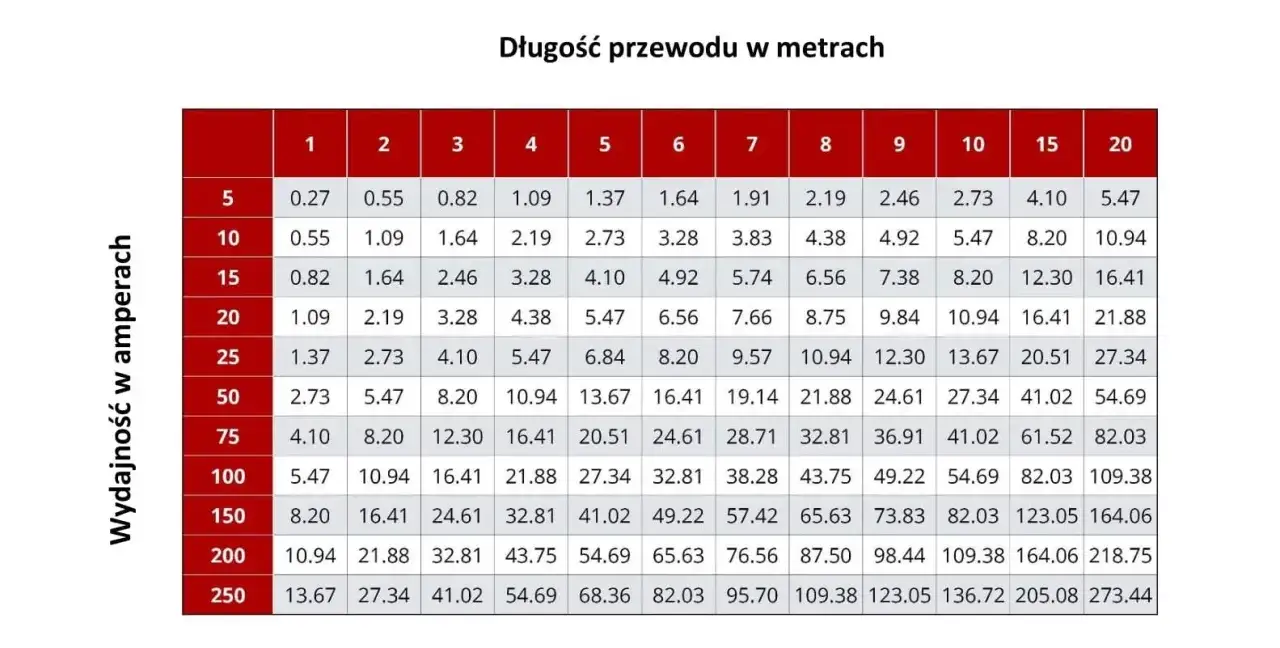

Poniższa tabelka to praktyczny punkt wyjścia dla miedzianej linki w instalacjach 12 V. Traktuję ją jako bezpieczny zakres, a nie sztywne prawo. Jeśli przewód ma iść dłużej, pracować w cieple albo obsługiwać duże piki prądowe, biorę jeden stopień więcej.
| Prąd / zastosowanie | Krótki odcinek do ok. 1,5 m | Odcinek 2-3 m | Praktyczny komentarz |
|---|---|---|---|
| Do 10 A | 1,5-2,5 mm² | 2,5 mm² | Małe odbiorniki, monitoring, proste zasilanie pomocnicze. |
| 10-25 A | 2,5-4 mm² | 4 mm² | Ładowarki, drobne akcesoria, niewielkie urządzenia 12 V. |
| 25-40 A | 4-6 mm² | 6 mm² | Dodatkowe gniazda, mocniejsze osprzęty, krótkie zasilanie pomocnicze. |
| 40-60 A | 6-10 mm² | 10 mm² | To zakres, w którym 10 mm² często ma sens w osobówce przy krótszej trasie. |
| 60-100 A | 10-16 mm² | 16-25 mm² | Główne zasilanie, drugi akumulator, mocniejsze instalacje audio. |
| 100-150 A | 25 mm² | 35 mm² | Tu cienki przewód szybko zaczyna przeszkadzać bardziej, niż się wydaje. |
| 150-200 A | 35 mm² | 50 mm² | Typowy obszar dla kabli rozruchowych i bardzo dużych obciążeń. |
W praktyce najważniejsza jest jedna zasada: kabel ma być dobrany do realnego prądu chwilowego, a nie do „średniego zużycia”. To szczególnie ważne przy rozruchu silnika, wzmacniaczach i przetwornicach, bo tam piki są wyraźnie wyższe niż zwykła praca ciągła. Jeśli masz na granicy 60 A i kilka metrów trasy, nie kombinowałbym z cienkim przewodem, tylko od razu celował wyżej.
Z takich powodów 10 mm² bywa wystarczające w prostszych zastosowaniach i krótszych odcinkach, ale przy około 100 A i kilku metrach trzeba już myśleć o 25 mm² lub większym przekroju. To prowadzi do kolejnej rzeczy, która często decyduje o tym, czy instalacja będzie trwała, czy tylko „działająca na chwilę”.
Miedź, linka i izolacja decydują o trwałości
Jeżeli miałbym wskazać jedną cechę, której nie warto ignorować, byłaby to miedź. Przewód miedziany ma lepszą przewodność i zwykle lepiej znosi duże prądy niż tańsze zamienniki. Kable aluminiowe albo CCA, czyli aluminiowe pokryte miedzią, potrafią wyglądać podobnie, ale przy tym samym przekroju realnie prowadzą prąd gorzej. W samochodzie to szybko wychodzi na spadku napięcia i grzaniu.
Druga sprawa to konstrukcja przewodu. Do auta, kampera czy osprzętu montowanego w ruchu wybieram linkę, a nie drut sztywny. Linka lepiej znosi wibracje i wielokrotne uginanie. W praktyce to ma większe znaczenie, niż wielu kierowców zakłada, bo sztywny przewód po czasie potrafi pękać albo luzować połączenia.
Trzecia rzecz to izolacja. W zwykłych, suchych miejscach wystarczy PVC, ale w komorze silnika, przy ostrych krawędziach i wyższej temperaturze lepiej sprawdza się izolacja odporniejsza na ciepło i ścieranie. Zwracam też uwagę na końcówki: oczka, tulejki i solidnie zaciśnięte złącza. Słaby styk potrafi zepsuć nawet gruby kabel, bo opór na złączu bywa większym problemem niż sam przewód.
Jeśli na kablu widzisz oznaczenie w stylu Cu, konkretny przekrój i informację o izolacji, to dobry znak. Brak jasnych danych zwykle oznacza produkt, którego nie chciałbym montować w stałej instalacji. Z tego już prosto przechodzimy do tego, że do różnych zadań nie kupuje się jednego „uniwersalnego” przewodu.
Do różnych zadań potrzebujesz innych kabli
Najbardziej praktyczny podział jest prosty: inne wymagania ma ładowarka, inne wzmacniacz, a jeszcze inne zestaw do awaryjnego uruchamiania auta. Właśnie dlatego nie lubię odpowiedzi typu „weź gruby kabel”. Gruby względem czego? Do czego? Na jaką odległość?
| Zastosowanie | Co zwykle wybieram | Dlaczego to ma sens |
|---|---|---|
| Ładowarka podtrzymująca, prosty moduł, mały odbiornik | 1,5-2,5 mm² | Prąd jest niewielki, a odcinki zazwyczaj krótkie. |
| Dodatkowe gniazdo 12 V, drobne akcesoria, lekkie zasilanie pomocnicze | 2,5-4 mm² | To bezpieczny zapas bez przepłacania za nadmiar miedzi. |
| Wzmacniacz, przetwornica, drugi akumulator | 10-25 mm² | Tu ważny jest zapas prądowy i niski spadek napięcia. |
| Kable rozruchowe do auta osobowego | 25-35 mm² | Pomaga przy dużym chwilowym obciążeniu i zimnym rozruchu. |
| Kable rozruchowe do diesla, SUV-a, dostawczaka | 35-50 mm² | Większy silnik zwykle wymaga solidniejszego zapasu. |
Przy kablach rozruchowych patrzę nie tylko na przekrój, ale też na długość całego zestawu i jakość klamr. Za krótki albo zbyt cienki przewód często działa tylko „na papierze”. W praktyce lepiej mieć zestaw nieco cięższy, ale taki, który realnie pomoże przy mrozie i słabszym akumulatorze. To samo dotyczy dodatkowych akumulatorów w kamperze czy aucie z rozbudowanym audio: cienki kabel nie tyle oszczędza pieniądze, ile ogranicza działanie całego układu.
Najczęstsze błędy, przez które instalacja działa gorzej
Najgorszy błąd to kupowanie przewodu pod samo napięcie. Napięcie 12 V niczego nie mówi o tym, czy kabel ma przenieść 8 A, 40 A czy 150 A. Drugi błąd to ignorowanie długości. Im dłuższy przewód, tym większe straty i tym szybciej okazuje się, że „teoretycznie pasujący” kabel w praktyce jest za słaby.
- Dobór do napięcia zamiast do prądu i długości.
- Wybór zbyt cienkiej linki „bo była tańsza”.
- Stosowanie przewodu bez jasnego oznaczenia materiału i przekroju.
- Źle zaciśnięte końcówki, które grzeją się bardziej niż sam kabel.
- Brak bezpiecznika przy stałym zasilaniu z akumulatora.
- Prowadzenie przewodu bez ochrony przed przetarciem, temperaturą i olejem.
W stałych instalacjach bezpiecznik daję jak najbliżej dodatniego bieguna akumulatora, bo to przewód ma być chroniony od pierwszego centymetra trasy. Jeśli zabezpieczenie jest zbyt daleko, cały odcinek przed nim pozostaje narażony na zwarcie. Z punktu widzenia bezpieczeństwa to naprawdę robi różnicę.
Jeżeli kabel po kilku minutach robi się wyraźnie ciepły, to nie jest „normalna praca”, tylko sygnał, że coś dobrano źle: przekrój, długość, końcówkę albo sam punkt masowy. I właśnie dlatego przy zakupie nie patrzę tylko na cenę, ale też na to, jak kabel będzie używany w codziennym samochodzie.
Co wybrałbym do typowego auta, a kiedy nie iść w minimalny przekrój
Do zwykłego auta i krótkiej instalacji pomocniczej najczęściej wybrałbym miedzianą linkę 10-16 mm². To rozsądny kompromis między ceną, elastycznością i zapasem prądowym. Jeśli przewód ma zasilać mocniejszy osprzęt, drugi akumulator albo będzie miał dłuższą trasę, od razu celowałbym w 25 mm², a przy cięższym obciążeniu jeszcze wyżej.
Jeżeli chodzi o rozruch, nie schodziłbym poniżej sensownego zapasu tylko po to, żeby kabel był lżejszy i tańszy. W praktyce lepiej kupić przewód o jeden stopień grubszy, niż później walczyć ze spadkiem napięcia, grzaniem i słabym kontaktem na klamrach. To właśnie taki wybór najczęściej odróżnia instalację „działającą jakoś” od instalacji, która po prostu działa pewnie.
Gdybym miał zamknąć temat w jednym zdaniu, powiedziałbym tak: do akumulatora 12 V wybieraj kabel miedziany, w formie linki, o przekroju dobranym do prądu, długości i sposobu użycia. Reszta to już szczegóły, ale w motoryzacji to właśnie szczegóły najczęściej decydują o tym, czy sprzęt działa bez problemów.
