Krótki test radia samochodowego ma jeden cel: sprawdzić, czy urządzenie uruchamia się poprawnie, trzyma pamięć ustawień i gra bez zwarć, zanim trafi do auta na stałe. W praktyce to właśnie tu najczęściej pojawia się pytanie, jak podłączyć radio samochodowe na krótko, żeby zrobić to szybko, ale bez ryzyka spalenia bezpiecznika albo pomylenia przewodów. Poniżej rozpisuję to tak, jak podszedłbym do sprawy sam: od potrzebnych akcesoriów, przez kolejność połączeń, aż po typowe błędy, które najczęściej psują cały test.
Najważniejsze rzeczy do zapamiętania przed testem radia
- Do sprawdzenia radia wystarczy źródło 12 V, masa i bezpiecznik na przewodzie zasilającym.
- W większości radii żółty przewód odpowiada za stałe zasilanie, czerwony za ACC, a czarny za masę.
- Do testu na stole oba przewody plusowe zwykle podaje się z jednego źródła 12 V, a czarny do minusa.
- Przewody głośnikowe podłącza się parami, a ich negatywów nie łączy się z karoserią.
- Jeśli radio nie startuje, najpierw sprawdza się bezpiecznik, masę i obecność 12 V na żółtym oraz czerwonym przewodzie.
- Do docelowego montażu lepiej użyć kostki ISO, adaptera i porządnego punktu masowego niż zostawiać prowizoryczne połączenie.
Co naprawdę oznacza podłączenie radia na próbę
Tymczasowe podłączenie radia nie jest skrótem do „obejścia instalacji”, tylko prostym sposobem na diagnozę. Chodzi o to, żeby zasilić sam odbiornik z bezpiecznego źródła 12 V i sprawdzić, czy elektronika, ekran, tuner i wyjścia audio działają tak, jak powinny.
Najczęściej robię to w dwóch sytuacjach. Po pierwsze wtedy, gdy radio leży poza autem i chcę sprawdzić je przed montażem. Po drugie, gdy instalacja w samochodzie budzi wątpliwości: ktoś ucinał przewody, kostka nie pasuje albo poprzedni właściciel poprawiał wszystko „na szybko”.
To ważne rozróżnienie: test na krótko ma sens jako diagnostyka, ale nie jako stały sposób użytkowania. Jeśli radio działa tylko dlatego, że przewody wiszą luzem i są skręcone ze sobą taśmą, taki układ jest po prostu nietrwały i łatwo go uszkodzić. Gdy już wiem, że sam odbiornik jest sprawny, przechodzę do dobrania sensownego zasilania i porządnego połączenia przewodów.
W praktyce właśnie od tego zależy cały sukces: czy chcesz tylko sprawdzić sprzęt, czy zrobić szybki, ale bezpieczny montaż zastępczy. To prowadzi prosto do pytania, co trzeba mieć pod ręką, żeby nie improwizować w połowie pracy.
Czego potrzebujesz, żeby zrobić to bezpiecznie
Do krótkiego testu nie potrzeba pół warsztatu, ale kilka rzeczy naprawdę robi różnicę. Najważniejsze jest stabilne źródło 12 V, bo radio samochodowe pracuje na instalacji stałonapięciowej i nie lubi przypadkowych eksperymentów z zasilaniem.
| Element | Po co jest potrzebny | Na co zwracam uwagę |
|---|---|---|
| Źródło 12 V | Żeby zasilić radio na stole albo w aucie | Najlepiej akumulator lub zasilacz warsztatowy z zapasem prądowym |
| Bezpiecznik | Chroni przewód i radio przed zwarciem | Wartość dobieram do radia, a nie „na oko” |
| Multimetr | Pomaga sprawdzić, gdzie jest plus, minus i czy napięcie faktycznie dochodzi | Bez niego łatwiej o pomyłkę, zwłaszcza w starszych autach |
| Przewody testowe lub krokodylki | Ułatwiają szybkie, tymczasowe połączenie | Muszą trzymać kontakt, ale nie mogą być gołymi drutami |
| Taśma izolacyjna lub koszulki termokurczliwe | Chronią nieużywane końcówki | Nie zostawiam niczego niezaizolowanego, nawet na chwilę |
| Jeden głośnik testowy | Pozwala sprawdzić, czy radio faktycznie podaje dźwięk | Typowo sprawdza się głośnik 4-8 Ω |
Jeśli wybieram źródło zasilania, najczęściej stawiam na akumulator 12 V albo porządny zasilacz warsztatowy. Akumulator jest prosty i stabilny, a zasilacz daje wygodę przy dłuższym teście. Z prostownikiem bywa różnie: jeśli nie trzyma stabilnych 12 V, potrafi wprowadzać więcej chaosu niż pożytku.
| Źródło zasilania | Kiedy się sprawdza | Plusy | Ograniczenia |
|---|---|---|---|
| Akumulator 12 V | Krótki test w garażu lub na stole | Naturalne warunki pracy, stabilne napięcie | Trzeba pilnować zwarć i polaryzacji |
| Zasilacz warsztatowy 12 V | Diagnoza poza autem | Wygoda, czyste podłączenie, łatwa kontrola | Musi mieć zapas prądowy, nie każdy model się nada |
| Prostownik z funkcją zasilacza | Awaryjnie, gdy nie ma nic innego | Sprzęt często jest pod ręką | Nie zawsze daje stabilne napięcie i może zakłócać test |
Jeżeli radio ma już ucięte przewody zamiast kostki, dobrze jest mieć też złącza zaciskowe albo lutownicę. Wtedy po teście można od razu zrobić porządne, trwałe połączenie zamiast wracać do tego samego problemu przy następnym uruchomieniu. Kiedy wszystko jest przygotowane, zostaje sama czynność podłączenia.
Szybki test radia na stole krok po kroku
Najprościej myślę o tym jak o trzech przewodach i jednym celu: plus, plus i masa. Radio potrzebuje stałego zasilania oraz sygnału ACC, więc przy teście na stole oba przewody dodatnie zwykle podaję z jednego źródła 12 V, a czarny łączę z minusem.
- Sprawdzam oznaczenia przewodów. W większości radii żółty to stałe +12 V, czerwony to ACC, a czarny to masa. Jeśli korzystam z fabrycznej wiązki auta, nie zakładam z góry, że układ jest identyczny w każdym modelu.
- Wpinam bezpiecznik na dodatnim przewodzie. Daję go jak najbliżej źródła zasilania. To prosty element, który potrafi uratować radio i przewody przy zwarciu.
- Łączę czarny przewód z minusem zasilania. W samochodzie to powinien być pewny, czysty punkt masowy, najlepiej na gołej blasze. Na stole po prostu minus akumulatora albo zasilacza.
- Podaję +12 V na żółty przewód. To zasilanie pamięci, zegara i ustawień. Bez niego radio może się włączyć, ale po odpięciu straci zapisane stacje.
- Podaję +12 V na czerwony przewód. Na szybki test najwygodniej zmostkować go z żółtym i zasilić z jednego plusa. Jeśli radio ma pracować w aucie, czerwony docelowo powinien dostać napięcie po stacyjce albo z odpowiedniego adaptera.
- Podłączam jeden głośnik testowy. Wystarczy jedna para przewodów głośnikowych, żeby sprawdzić, czy końcówka mocy działa. Nie mieszam jednak wyjść front z rear, gdy podłączam tylko dwa głośniki.
- Włączam radio i sprawdzam pamięć. Jeśli ustawiam stację, odłączam zasilanie i po chwili wracam do testu, radio powinno zachować pamięć, o ile żółty przewód ma stały plus.
Jeśli radio ma się po prostu uruchomić, taki test zwykle wystarcza w kilka minut. Gdy jednak wiązka nie jest standardowa, trzeba już wiedzieć, który przewód za co odpowiada, bo tu najłatwiej o pomyłkę. I właśnie to porządkuję w następnej części.

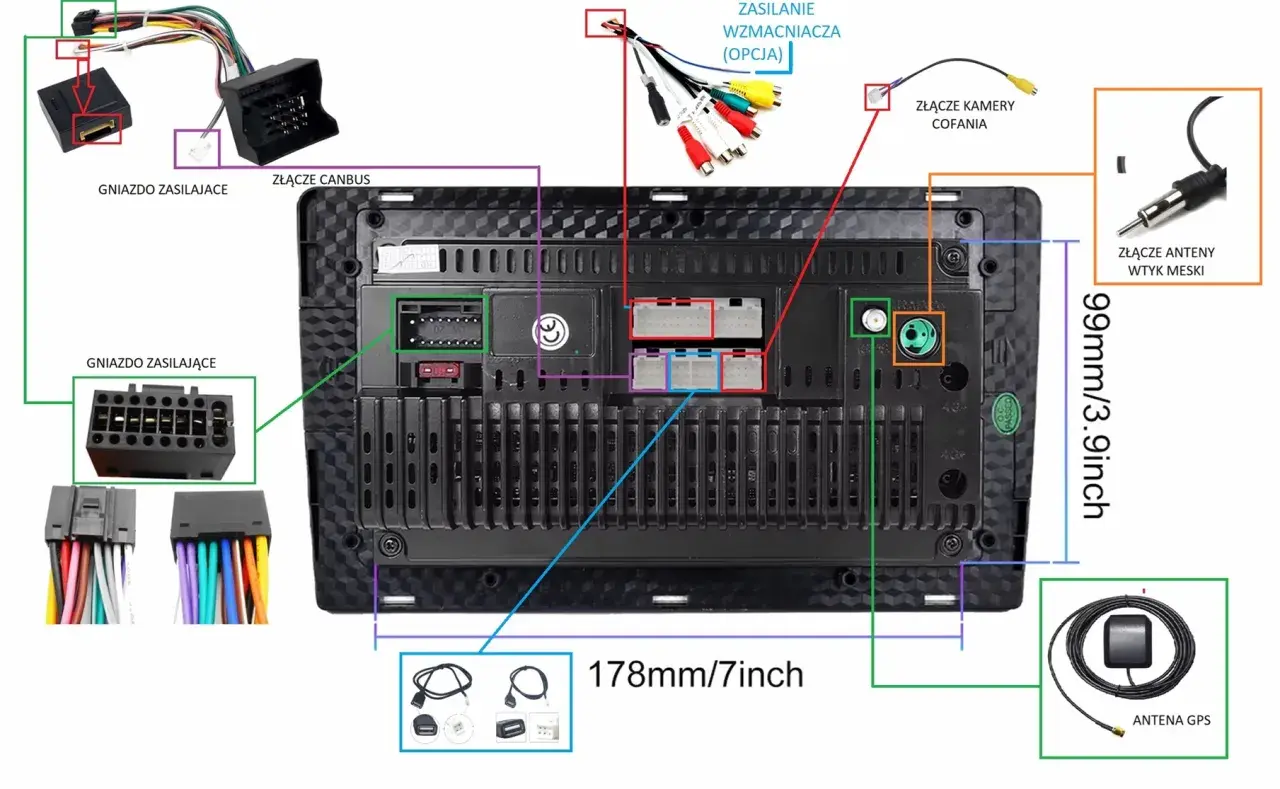

Jak rozpoznać przewody, gdy kostka ISO nie pomaga
W nowoczesnych radiach aftermarketowych układ kolorów jest dość przewidywalny, ale w samochodach bywa różnie. Z doświadczenia wiem, że największym błędem jest zgadywanie zamiast sprawdzenia miernikiem. W części aut, zwłaszcza z grupy Volkswagen, układ pinów w kostce ISO może być odwrócony, więc to, co w jednym aucie jest stałym plusem, w innym bywa zasilaniem po stacyjce.
| Przewód | Funkcja | Jak go traktuję przy teście |
|---|---|---|
| Żółty | Stałe +12 V | Podłączam do plusa z bezpiecznikiem, bo odpowiada za pamięć i zasilanie podtrzymujące |
| Czerwony | ACC, czyli plus po stacyjce | Na stole zwykle łączę z żółtym; w aucie daję mu zasilanie, które pojawia się po przekręceniu kluczyka |
| Czarny | Masa | Łączę z minusem zasilania albo z czystą, niepomalowaną blachą |
| Niebiesko-biały | Remote / sterowanie anteną lub wzmacniaczem | Używam tylko wtedy, gdy faktycznie steruję dodatkowymi akcesoriami; to nie jest główne zasilanie radia |
| Biały / biało-czarny | Przedni lewy głośnik | Jedna para, bez łączenia z masą auta |
| Szary / szaro-czarny | Przedni prawy głośnik | Druga para głośnikowa, zachowuję biegunowość |
| Zielony / zielono-czarny | Tylni lewy głośnik | Sprawdzam, gdy chcę testować tylny kanał |
| Fioletowy / fioletowo-czarny | Tylni prawy głośnik | Traktuję tak samo jak pozostałe kanały, bez mieszania przewodów |
W praktyce przewody głośnikowe są równie ważne jak zasilanie, bo to właśnie na nich początkujący najczęściej robią zwarcie. Negatywów głośników nie podłącza się do karoserii i nie łączy z masą radia. Jeśli mam wątpliwość, biorę multimetr i sprawdzam wszystko przed podaniem napięcia, zamiast liczyć na kolor izolacji.
W niektórych radiach złącze antenowe albo wyjście sterujące wzmacniaczem wygląda podobnie do przewodu zasilającego, ale pełni zupełnie inną rolę. To drobiazg, który łatwo przeoczyć, a potem zaczyna się szukanie problemu tam, gdzie go nie ma. Skoro już wiadomo, co do czego służy, warto przyjrzeć się błędom, które najczęściej psują cały test.
Najczęstsze błędy, przez które radio nie startuje
Najbardziej mylące jest to, że radio często nie psuje się samo z siebie. Zwykle zawodzi sposób podłączenia. Dlatego zanim uznam sprzęt za uszkodzony, najpierw sprawdzam podstawy.
- Brak bezpiecznika na plusie. To proszenie się o kłopoty. Przy zwarciu przewód albo radio mogą dostać za duże obciążenie.
- Słaba masa. Jeśli masa trafia na pomalowaną blachę albo luźny punkt, radio może się włączać niestabilnie, resetować albo generować zakłócenia.
- Pomylenie żółtego z czerwonym na stałe. Radio może działać, ale traci pamięć albo rozładowuje akumulator po postoju.
- Łączenie minusów głośników z karoserią. To jeden z najgorszych nawyków, bo potrafi uszkodzić końcówkę mocy.
- Zbyt słabe źródło zasilania. Radio startuje, po czym gaśnie albo wchodzi w ochronę, bo napięcie siada pod obciążeniem.
- Ignorowanie układu auta bez ACC. W starszych samochodach albo po nieudanych przeróbkach nie zawsze jest klasyczny plus po stacyjce, więc trzeba go szukać, a nie zakładać z góry.
| Objaw | Najbardziej prawdopodobna przyczyna | Co sprawdzam jako pierwsze |
|---|---|---|
| Radio nie włącza się w ogóle | Brak 12 V na żółtym lub czerwonym, spalony bezpiecznik, zła masa | Napięcie na przewodach i stan bezpiecznika |
| Włącza się, ale nie trzyma pamięci | Żółty nie ma stałego plusa | Stałe zasilanie na przewodzie pamięci |
| Bezpiecznik przepala się od razu | Zwarcie do masy lub uszkodzony przewód | Separuję zasilanie i sprawdzam każdy obwód osobno |
| Radio wstaje i po chwili gaśnie | Za mały zapas prądowy zasilacza albo spadek napięcia | Stabilność źródła 12 V |
| Jest zasilanie, ale nie ma dźwięku | Źle podłączony głośnik, zwarcie w wyjściu lub aktywna ochrona | Para przewodów głośnikowych i komunikat błędu |
Jeśli radio wyświetla komunikat o błędzie instalacji albo przechodzi w tryb ochrony, najczęściej winny jest właśnie obwód głośników albo zwarcie na przewodach. Wtedy nie naciskam dalej na ślepo, tylko wracam do testu krok po kroku. Kiedy wszystko działa poprawnie, czas pomyśleć o tym, jak przejść z prowizorki do normalnego montażu.
Co zrobić po udanym teście, żeby nie wracać do tego samego problemu
Jeżeli radio uruchamia się poprawnie, pamięta ustawienia i gra bez zakłóceń, to mam już najważniejszą odpowiedź: sam odbiornik jest sprawny. Teraz trzeba doprowadzić instalację do takiego stanu, żeby działała codziennie, a nie tylko przy biurku albo z luźno złączonymi kabelkami.
Do docelowego montażu wybieram kostkę ISO, adapter dopasowany do auta i pewny punkt masowy. W samochodach z bardziej skomplikowaną elektryką przydaje się też adapter CAN-bus albo przejściówka, która poprawnie rozdziela stały plus i sygnał po stacyjce. To nie jest marketingowy dodatek, tylko praktyczne zabezpieczenie przed ponowną rozbiórką wszystkiego za tydzień.
Warto też od razu uporządkować przewody: zaizolować nieużywane końcówki, nie prowadzić zasilania luźno przy ostrych krawędziach i nie zostawiać połączeń skręconych „na chwilę” na stałe. Jeśli radio ma działać w aucie codziennie, liczy się nie tylko sam sygnał 12 V, ale też trwałość połączeń, jakość masy i sensowny bezpiecznik dobrany do sprzętu. Właśnie te drobiazgi decydują, czy instalacja będzie pewna, czy tylko pozornie działająca.
Gdybym miał zostawić jedną praktyczną zasadę, byłaby prosta: najpierw sprawdź samo radio na czystym, zabezpieczonym zasilaniu 12 V, a dopiero potem zajmuj się montażem w aucie. To oszczędza czas, eliminuje zgadywanie i od razu pokazuje, czy problem leży w urządzeniu, czy w instalacji samochodu.
