W przypadku hamulców liczy się nie tylko to, czy tarcza wygląda „jeszcze dobrze”, ale też czy ma właściwy wymiar i współpracuje z resztą układu bez luzów oraz drgań. Pokażę, jak zmierzyć średnicę tarczy hamulcowej, czym się przy tym posłużyć i jak odróżnić sam wymiar od grubości oraz bicia. To właśnie te szczegóły najczęściej decydują o tym, czy część pasuje od razu, czy wraca do sklepu.
Najważniejsze informacje w skrócie
- Do pomiaru średnicy zwykle wystarczy miarka składana, taśma lub duża suwmiarka, a nie specjalny przymiar do grubości tarczy.
- Koło trzeba zdjąć, a pomiar wykonać po zewnętrznej krawędzi tarczy, w linii przechodzącej przez jej środek.
- Wynik porównuj z katalogiem albo specyfikacją auta, bo sam numer VIN nie zawsze rozwiązuje sprawę.
- Średnica to nie wszystko - przy zakupie liczą się też grubość, wysokość tarczy, średnica otworu centrującego i typ tarczy.
- Jeśli tarcza bije lub jest za cienka, sam pomiar średnicy nie wystarczy, bo trzeba ocenić też stan całego elementu.
Najpierw rozdziel średnicę, grubość i bicie
To pierwszy krok, bo te trzy pojęcia bardzo łatwo wrzucić do jednego worka. Średnica tarczy mówi o jej wymiarze zewnętrznym i odpowiada za dopasowanie do zacisku oraz jarzma. Grubość pokazuje stopień zużycia i ma bezpośredni wpływ na bezpieczeństwo. Bicie oznacza odchylenie tarczy od idealnej płaszczyzny i często objawia się drganiem pedału lub kierownicy.
| Wymiar | Co mówi o tarczy | Kiedy ma znaczenie |
|---|---|---|
| Średnica zewnętrzna | Decyduje o dopasowaniu części do konkretnej wersji auta. | Przy doborze nowej tarczy i sprawdzaniu zgodności z katalogiem. |
| Grubość | Pokazuje poziom zużycia i zapas bezpieczeństwa. | Przy ocenie, czy tarcza nadaje się jeszcze do dalszej jazdy. |
| Bicie boczne | Wskazuje na odchylenia, które mogą powodować pulsowanie hamulca. | Gdy pojawiają się drgania, nierówne hamowanie albo stuki. |
W praktyce najwięcej pomyłek wynika z tego, że ktoś chce zmierzyć „tarcze hamulcowe” jednym narzędziem do wszystkiego. Ja zwykle zaczynam od prostego rozdzielenia tych trzech parametrów, bo wtedy cały proces staje się dużo mniej chaotyczny. Kiedy to uporządkujesz, sam pomiar średnicy będzie już prosty.

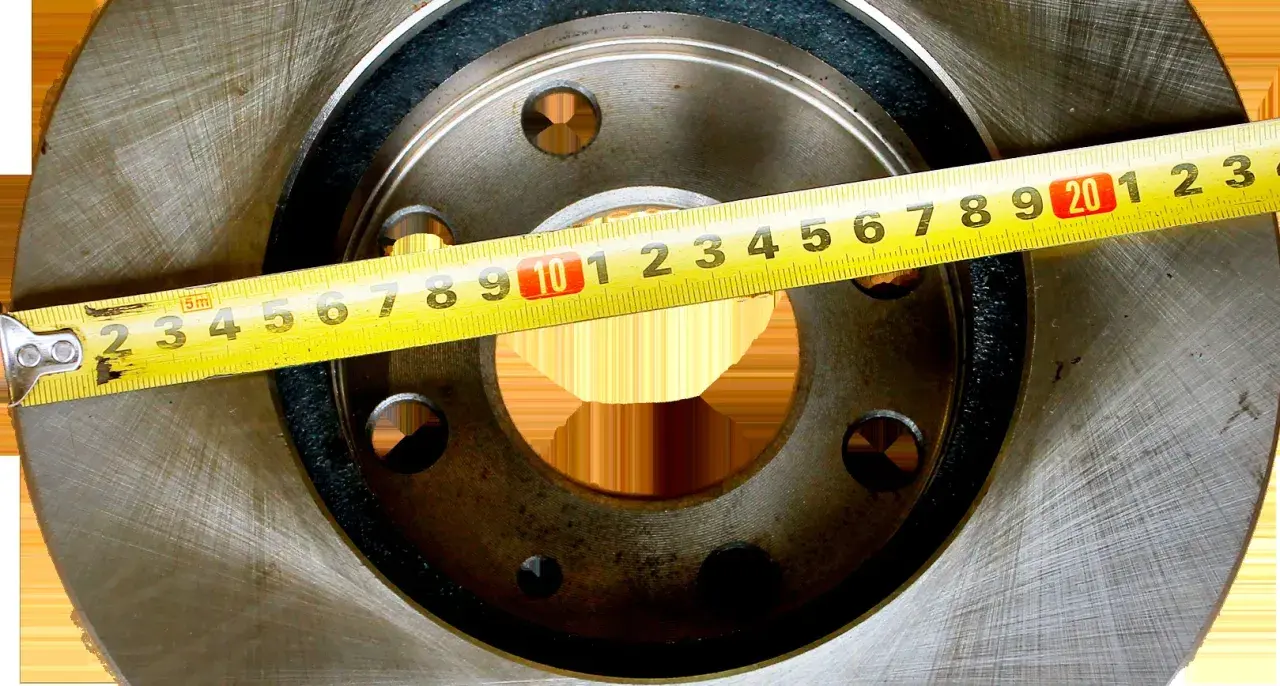

Jak zmierzyć średnicę tarczy hamulcowej krok po kroku
Do tego pomiaru nie potrzebujesz specjalistycznego warsztatu. W większości przypadków wystarczy miarka składana, taśma miernicza albo duża suwmiarka. Mniejsza suwmiarka do tarcz hamulcowych służy przede wszystkim do grubości, więc przy średnicy zwykle okaże się po prostu za krótka.
- Zabezpiecz auto i zdejmij koło. Auto powinno stać stabilnie na podnośniku i dodatkowym zabezpieczeniu, nie tylko na samym lewarku.
- Oczyść tarczę z luźnego brudu i rdzy. Nie chodzi o polerowanie, tylko o to, żeby odczyt nie był zakłócony przez nalot przy krawędzi.
- Przyłóż miarkę przez środek tarczy, od jednej zewnętrznej krawędzi do drugiej. Pomiar ma iść po maksymalnej średnicy, a nie „na skróty”.
- Trzymaj narzędzie równolegle do tarczy. Jeśli przyłożysz je pod kątem, wynik będzie przekłamany już na starcie.
- Odczytaj wartość na wysokości narzędzia, nie z boku. To ważne zwłaszcza przy taśmie i metrze składanym, gdzie łatwo spojrzeć pod złym kątem.
- Powtórz pomiar w drugim kierunku. Jeśli wynik jest taki sam lub bardzo zbliżony, masz pewność, że nie wpadłeś w błąd ustawienia.
Jeżeli dostęp do tarczy jest słabszy, duża suwmiarka daje wygodniejszy odczyt niż miarka zwijana, ale nie jest obowiązkowa. Wystarczy narzędzie, które da się ułożyć płasko i pewnie. Sam fakt, że pomiar nie jest „laboratoryjny”, nie stanowi problemu, bo przy doborze części najważniejsze jest trafienie w właściwy zakres wymiarów, a nie setne milimetra. Po odczycie trzeba jeszcze sprawdzić, czy ta średnica pasuje do konkretnej wersji auta.
Jak dobrać właściwą tarczę po pomiarze
Tu najłatwiej o kosztowną pomyłkę. Nie opieraj zakupu wyłącznie na modelu auta ani wyłącznie na VIN-ie, bo w jednym modelu mogły występować różne wersje hamulców. Ja przy doborze patrzę najpierw na średnicę, ale od razu sprawdzam też pozostałe wymiary montażowe. Dzięki temu nie kupuje się części „prawie pasującej”, tylko dokładnie właściwą.
| Co sprawdzić | Dlaczego to ważne | Na co uważać |
|---|---|---|
| Średnica zewnętrzna | Decyduje o tym, czy tarcza zmieści się w układzie hamulcowym. | Nawet niewielka różnica może oznaczać inny zacisk lub jarzmo. |
| Grubość nominalna i minimalna | Wpływa na bezpieczeństwo i zgodność z klockami. | Jeśli tarcza jest na granicy zużycia, nie warto jej zostawiać. |
| Wysokość tarczy i offset | Określa pozycję tarczy na piaście. | Źle dobrana wysokość powoduje przesunięcie całego elementu. |
| Średnica otworu centrującego | Pomaga prawidłowo osadzić tarczę na piaście. | Zły wymiar może dać wibracje albo problemy z montażem. |
| Typ tarczy | Wentylowana, pełna, nacinana lub perforowana. | Nie wybieraj „lepszej” wersji bez zgodności z fabryką auta. |
Przy hamulcach liczy się zgodność całego zestawu, nie pojedynczy parametr. Jeśli masz wątpliwość, lepiej porównać kilka wymiarów naraz niż później odkryć, że nowa część nie współgra z resztą układu. To właśnie dlatego dobór po samym numerze katalogowym albo po pamięci bywa ryzykowny. Następny krok to uniknięcie błędów, które najczęściej psują sam pomiar.
Najczęstsze błędy, które zaniżają albo zawyżają wynik
W pomiarze średnicy problemem rzadko jest sama miarka. Znacznie częściej zawodzi sposób użycia. Najbardziej typowe błędy wyglądają tak:
- Pomiar z założonym kołem - dostęp jest wtedy ograniczony i łatwo ustawić narzędzie pod kątem.
- Odczyt przez warstwę rdzy lub brudu - nalot przy krawędzi potrafi zafałszować wynik bardziej, niż się wydaje.
- Użycie zbyt małej suwmiarki - narzędzie nie obejmuje całej średnicy, więc wynik jest po prostu niepraktyczny.
- Prowadzenie miarki po skosie - nawet niewielkie odchylenie daje błąd, który później zamienia się w zły zakup.
- Mylenie średnicy z grubością - to dwa zupełnie różne parametry i każdy służy do czegoś innego.
- Opieranie się tylko na jednym odczycie - dwa pomiary w prostopadłych kierunkach szybko pokazują, czy wszystko jest ustawione prawidłowo.
Ja największy nacisk kładę na ustawienie narzędzia i punkt odczytu. Sama skala miarki zwykle nie jest problemem, problemem jest to, że ktoś patrzy na nią z boku albo mierzy po zabrudzonym rancie. W praktyce to właśnie takie drobiazgi robią największą różnicę. Gdy wynik nadal budzi wątpliwości, trzeba sprawdzić nie tylko średnicę, ale też stan całej tarczy.
Kiedy sam pomiar średnicy nie wystarczy
Średnica mówi sporo, ale nie mówi wszystkiego. Przy hamulcach równie ważne są grubość tarczy i bicie boczne. Tarcza może mieć poprawną średnicę i nadal być zużyta, przegrzana albo krzywa. Dlatego po pomiarze zewnętrznego wymiaru dobrze jest spojrzeć także na objawy pracy układu.
| Objaw | Co sprawdzić | Co to zwykle oznacza |
|---|---|---|
| Drgania na pedale lub kierownicy | Bicie tarczy, stan piasty, łożysko koła | Układ nie pracuje w jednej płaszczyźnie |
| Metaliczny pisk albo nierówne hamowanie | Grubość tarczy i różnicę grubości w kilku punktach | Zużycie nie rozkłada się równomiernie |
| Mocny rant na krawędzi | Minimalną grubość i stan powierzchni ciernej | Tarcza jest blisko granicy eksploatacji |
W praktyce grubość mierzy się w kilku punktach na całym obwodzie pierścienia ciernego, bo zużycie nie zawsze jest równe. Granicę zużycia wyznacza wartość minimalna podana przez producenta, często oznaczona jako MIN TH. Jeśli zmierzona grubość jest równa lub mniejsza od tej wartości, tarcza nadaje się do wymiany. Warto też pamiętać, że tarcze na jednej osi wymienia się parami, a nowe klocki montuje się tylko wtedy, gdy tarcza spełnia wymagane minimum. Jeśli pojawia się bicie, w instrukcjach serwisowych spotyka się wartości rzędu 0,070 mm dla nowych układów i około 0,10 mm dla starszych, ale zawsze trzeba sprawdzić dane konkretnego modelu. Z takim zestawem informacji łatwiej ocenić, czy problem dotyczy samej tarczy, czy całego układu.
Zanim zamówisz tarcze, sprawdź jeszcze te trzy szczegóły
Na końcu zostają rzeczy, które często decydują o tym, czy zakup będzie trafiony za pierwszym razem. Po pierwsze, sprawdź oś montażu - przednia i tylna tarcza nie są zamienne. Po drugie, porównaj wszystkie wymiary montażowe, nie tylko średnicę. Po trzecie, upewnij się, że wybierasz odpowiedni typ tarczy do wersji auta, a nie „podobny” zamiennik.
Jeżeli miałbym wskazać jedną rzecz, która oszczędza najwięcej czasu, powiedziałbym tak: zmierz średnicę, porównaj ją z katalogiem, a potem jeszcze raz zerknij na grubość i osadzenie na piaście. To prosty zestaw kontroli, który bardzo skutecznie oddziela część pasującą od tej, która wygląda dobrze tylko na zdjęciu. W przypadku hamulców taki dodatkowy kwadrans bywa wart więcej niż szybkie, ale nietrafione zamówienie.
