Uniwersalny obrotomierz daje sensowny odczyt dopiero wtedy, gdy sygnał, zasilanie i ustawienia pasują do konkretnego silnika. W praktyce największa różnica nie polega na samym przykręceniu zegara, tylko na tym, skąd pobrać impuls i jak go poprawnie zinterpretować. Poniżej pokazuję, jak podłączyć obrotomierz uniwersalny w benzynie, dieslu i w nowszych układach zapłonowych, bez zgadywania przy przewodach.
Najważniejsze rzeczy, które trzeba ustalić przed montażem
- Sygnał obrotów bierze się z innego miejsca w benzynie, a z innego w dieslu.
- Najbezpieczniej zaczynać od multimetru i schematu instalacji, nie od kolorów przewodów.
- Zasilanie powinno być podane po stacyjce, a masa musi trafić na czysty punkt karoserii.
- Podświetlenie warto wpiąć w obwód świateł, żeby zegar działał razem z deską rozdzielczą.
- Po montażu trzeba jeszcze ustawić liczbę cylindrów albo PPR i sprawdzić wskazania na jałowych obrotach.
Najpierw ustal, skąd ma przyjść sygnał obrotów
Ja zawsze zaczynam od tego punktu, bo tu najłatwiej popełnić błąd, którego potem nie da się naprawić samym kręceniem pokrętłem na obudowie. W starszych benzynach obrotomierz zwykle czyta impuls z minusa cewki zapłonowej. W nowszych autach lepszym miejscem bywa dedykowane wyjście tachometru z ECU lub PCM, a w dieslach najczęściej szuka się sygnału na alternatorze albo przy czujniku wału.
| Typ układu | Gdzie zwykle się wpina | Kiedy to ma sens | Na co uważać |
|---|---|---|---|
| Benzyna z klasyczną cewką | Minus cewki lub dedykowany tach out | Prosty, starszy zapłon | Nie wolno brać sygnału z wysokiego napięcia |
| Benzyna z ECU, COP lub DIS | Wyjście tachometru z ECU albo przez adapter sygnału | Układ wielocewkowy, cewki przy świecach | Minus cewki nie zawsze daje poprawny wynik |
| Diesel | Alternator, najczęściej zacisk W, czasem R lub TACH | Gdy obrotomierz ma tryb diesel/alternator | Wskazania często trzeba skalibrować |
W autach z LPG punkt poboru sygnału nadal zależy od bazowego układu zapłonowego, a nie od samego zasilania gazem. Jeśli więc silnik jest benzynowy z cewką, traktuję go jak benzynę, a nie jak osobną kategorię. To ważne, bo dobrze dobrane źródło sygnału oszczędza później połowę problemów z falowaniem wskazania.
Co przygotować przed wejściem do instalacji
Do montażu nie potrzeba arsenału, ale kilka rzeczy naprawdę robi różnicę. W praktyce wystarczą: multimetr, ściągacz izolacji, konektory lub lutownica, koszulki termokurczliwe, opaski zaciskowe i mały bezpiecznik w przewodzie zasilania, zwykle 0,5-1 A. Ja wolę multimetr od próbnika, bo od razu pokazuje, czy mam stałe 12 V, napięcie po stacyjce i czy masa faktycznie jest dobra.
- Odłącz akumulator, zanim zaczniesz rozbierać wiązkę.
- Wybierz miejsce montażu tak, żeby przewód sygnałowy dało się poprowadzić krótko i bez ostrych załamań.
- Przygotuj punkt masowy z gołego metalu, bez lakieru i rdzy.
- Sprawdź, czy obrotomierz ma osobny przewód podświetlenia i czy jego instrukcja przewiduje tryb benzyna/diesel.
- Jeśli samochód ma ciasną komorę silnika, zarezerwuj sobie więcej czasu. Prostą instalację robi się zwykle w 20-40 minut, ale pierwszy montaż potrafi zająć około godziny.
Najważniejsza zasada jest prosta: nie ufaj bezwzględnie kolorom przewodów. Różni producenci stosują różne standardy, więc zawsze sprawdzam opisy na obudowie i w instrukcji, a kolory traktuję tylko pomocniczo. Gdy wszystko jest już przygotowane, można przejść do samego podłączenia.
Jak poprowadzić przewody i podłączyć obrotomierz krok po kroku
- Zamocuj zegar w docelowym miejscu, ale jeszcze nie spinaj na sztywno całej wiązki. Najpierw sprawdź, czy masz dostęp do przewodów i czy nic nie będzie obcierało o ostrą krawędź.
- Podłącz zasilanie po stacyjce. Szukam przewodu, na którym pojawia się 12 V dopiero po przekręceniu kluczyka. To nie może być stały plus, bo zegar będzie żył własnym życiem.
- Dodaj osobną masę do czystego punktu karoserii albo bezpośrednio do minusa akumulatora. Słaba masa to jedna z najczęstszych przyczyn skaczących wskazań.
- Wepnij podświetlenie do obwodu świateł pozycyjnych lub podświetlenia deski. Dzięki temu obrotomierz nie świeci po zgaszeniu auta i nie razi w nocy.
- Podłącz przewód sygnałowy do właściwego punktu: minus cewki w starszej benzynie, tach out z ECU w nowszym aucie albo W/R na alternatorze w dieslu. Jeśli masz wątpliwość, zatrzymaj się i wróć do schematu instalacji.
- Poprowadź kabel sygnałowy z dala od przewodów wysokiego napięcia. Daj mu możliwie krótką trasę i trzymaj przynajmniej około 10 cm odstępu od wiązki zapłonowej, bo zakłócenia potrafią robić z odczytu losową liczbę.
- Zabezpiecz wszystkie połączenia koszulką termokurczliwą albo porządnym złączem. Luźny styk działa czasem przez tydzień, a potem zaczyna wariować na nierównościach.
W praktyce najwięcej uwagi poświęcam przewodowi sygnałowemu, bo to on decyduje, czy obrotomierz będzie stabilny. Zasilanie i masa są ważne, ale bez dobrego impulsu cały układ i tak będzie pokazywał byle co. Po złożeniu instalacji zostaje jeszcze kalibracja, a bez niej nawet poprawnie podłączony zegar może kłamać.
Jak ustawić liczbę cylindrów i sprawdzić odczyt
Większość uniwersalnych obrotomierzy ma przełącznik 4/6/8 cylindrów albo możliwość ustawienia PPR, czyli liczby impulsów na obrót. To właśnie ten parametr decyduje, czy wskazówka pokaże realne obroty silnika, czy ich połowę albo podwójną wartość. Jeśli model ma kilka trybów, ustawiam go zgodnie z liczbą cylindrów dopiero po podłączeniu sygnału, a nie wcześniej.
| Objaw po montażu | Najbardziej prawdopodobna przyczyna | Co zrobić |
|---|---|---|
| Wskazanie jest około dwa razy za wysokie | Zła liczba cylindrów lub niewłaściwy tryb sygnału | Zmniejsz ustawienie i sprawdź instrukcję dla danego silnika |
| Wskazówka skacze na biegu jałowym | Słaba masa albo zakłócenia z przewodów zapłonowych | Popraw punkt masowy i poprowadź kabel dalej od WN |
| Obrotomierz milczy | Brak zasilania po stacyjce, przepalony bezpiecznik lub zły punkt sygnału | Sprawdź napięcie miernikiem i miejsce wpięcia |
| Działa tylko przy wyższych obrotach | Sygnał jest za słaby albo potrzebny jest adapter | Rozważ konwerter sygnału lub inny punkt poboru impulsu |
Dobry test robię na rozgrzanym silniku, bo na zimnym obroty jałowe i praca zapłonu bywają mniej stabilne. Jeśli wskazania są równe, ale po prostu nie zgadzają się z rzeczywistością, problem zwykle leży w ustawieniu cylindra/PPR, nie w samej instalacji. Gdy odczyt jest zaskakująco chaotyczny, trzeba szukać błędów montażowych.
Najczęstsze błędy, które psują wskazania
Najczęściej widzę cztery scenariusze. Pierwszy to podłączenie sygnału do złego punktu, na przykład do plusa zamiast do minusa cewki albo do przypadkowego przewodu w alternatorze. Drugi to masa przykręcona do lakieru, przez co zegar dostaje „pływające” odniesienie. Trzeci to prowadzenie przewodu sygnałowego tuż obok kabli zapłonowych. Czwarty, trochę podstępny, to brak adaptera w aucie, w którym uniwersalny obrotomierz nie potrafi poprawnie odczytać sygnału z ECU albo z wielocewkowego zapłonu.
- Nie podłączaj sygnału do wysokiego napięcia. To nie przyspiesza pomiaru, tylko tworzy ryzyko uszkodzenia i błędnych odczytów.
- Nie rezygnuj z bezpiecznika na zasilaniu. Krótkie zwarcie potrafi narobić szkód szybciej, niż się wydaje.
- Nie zakładaj, że „jeden przewód pasuje do wszystkich”. W dieslu, benzynie i układach COP źródła sygnału bywają zupełnie inne.
- Nie ignoruj migotania wskazówki. To zwykle nie jest „urok modelu”, tylko sygnał, że coś w instalacji jest nie tak.
Jeżeli wszystko jest poprawnie spięte, a zegar nadal zachowuje się dziwnie, pierwszym podejrzanym jest zawsze masa, potem punkt poboru sygnału, a dopiero na końcu sam obrotomierz. Właśnie dlatego czasem lepiej chwilę dłużej posiedzieć nad schematem niż później rozbierać całą deskę jeszcze raz.

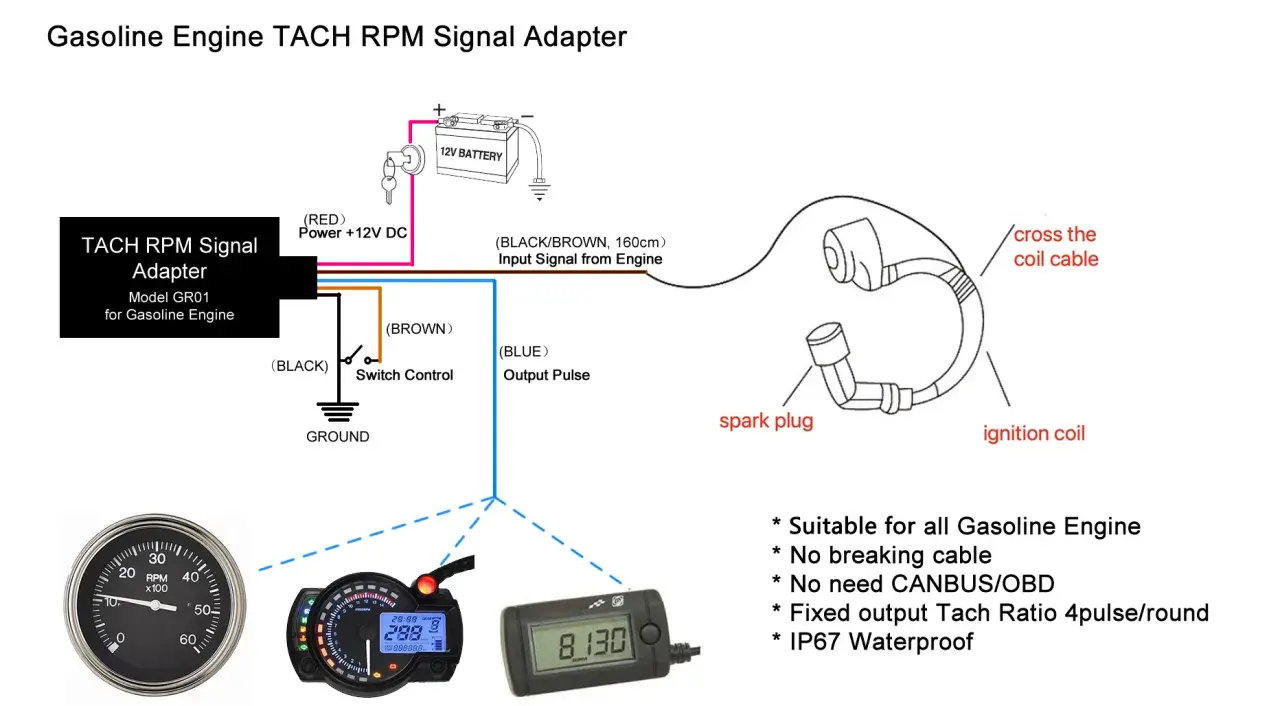

Kiedy adapter albo inny model będzie lepszy niż siłowe podłączenie
Nie każdy samochód pozwala na prosty montaż „na krótko”. Jeżeli masz układ COP, zapłon CDI, mocno elektroniczny diesel albo auto, w którym producent nie wyprowadził czytelnego sygnału obrotów, adapter sygnału bywa najlepszym rozwiązaniem. Ja wolę dołożyć prosty konwerter niż walczyć z zegarem, który pokazuje równo, ale zupełnie nie to, co powinien.
Adapter ma sens także wtedy, gdy sygnał jest za słaby, zbyt zaszumiony albo pochodzi z alternatora, który daje odczyt niestabilny w całym zakresie pracy. W praktyce pomaga to przede wszystkim w autach starszych po modyfikacjach, w benzynach z wieloma cewkami oraz w dieslach, gdzie obrotomierz ma działać precyzyjnie, a nie tylko „orientacyjnie”. Jeśli planujesz taki montaż na co dzień, lepiej od razu wybrać model z trybem benzyna/diesel i możliwością ustawienia PPR niż później ratować się półśrodkami.
Najpewniejsza droga jest zwykle najmniej efektowna: właściwy sygnał, porządna masa, bezpiecznik na zasilaniu i poprawne ustawienie cylindrów. Jeśli te cztery rzeczy są dopięte, obrotomierz pracuje płynnie, nie wariuje po odpaleniu i daje odczyt, któremu można zaufać.
