Podłączenie kamery cofania jest prostsze, niż wygląda na pierwszy rzut oka, ale tylko wtedy, gdy od początku rozdzieli się trzy rzeczy: zasilanie kamery, sygnał obrazu i przewód wyzwalający tryb wsteczny. W praktyce to właśnie źle dobrany przewód, słaba masa albo pominięcie wejścia CAM IN powodują, że obraz nie pojawia się po wrzuceniu biegu R albo działa tylko czasami. Poniżej rozpisuję to tak, jak robiłbym montaż we własnym aucie: konkretnie, bez zgadywania i bez zbędnych skrótów.
Najpierw ustal, co ma zasilać kamerę i co ma ją włączać
- Wideo prowadzi się zwykle do wejścia kamery w radiu lub monitorze, najczęściej przez RCA.
- Zasilanie kamery najczęściej bierze się z plusa lampy cofania, a masę z karoserii.
- Przewód reverse w radiu mówi jednostce, że auto jest na biegu wstecznym, więc ma przełączyć obraz.
- Nie wszystkie auta pozwalają na proste wpięcie w lampę cofania, zwłaszcza przy CAN-bus i LED-ach.
- Najpierw test, potem trwały montaż tapicerki i uszczelnienie przepustów.
Jakie przewody naprawdę trzeba połączyć
Zanim zacznie się montaż, zawsze rozpisuję układ na cztery elementy. Kamera potrzebuje zasilania, radio potrzebuje sygnału wideo, jednostka główna potrzebuje informacji o biegu wstecznym, a całość musi mieć porządną masę. Sama nazwa przewodu bywa myląca, bo zestawy różnych producentów mają podobne kolory, ale nie identyczny układ żył.
| Element | Do czego służy | Gdzie zwykle trafia | Na co uważać |
|---|---|---|---|
| Zasilanie +12 V | Uruchamia kamerę | Do plusa lampy cofania albo do osobnego zasilania przez przekaźnik | Nie każda lampa cofania lubi dodatkowe obciążenie |
| Masa | Zamyka obwód elektryczny | Do czystego punktu masowego na karoserii | Brud, farba i rdza powodują zakłócenia |
| Przewód wideo | Przesyła obraz z kamery | Do wejścia CAM IN lub VIDEO IN | Nie mylić z wejściem audio albo zwykłym AUX |
| Przewód reverse | Informuje radio, że włączono wsteczny | Do przewodu sygnałowego w radiu, zwykle opisanego jako REVERSE, BACK lub REAR | Bez tego obraz może nie przełączać się automatycznie |
W wielu zestawach spotkasz też cienki czerwony przewód biegnący razem z RCA. To praktyczne rozwiązanie: sygnał cofania można nim przenieść z tyłu auta do radia bez dokładania osobnej wiązki. Gdy już wiadomo, co jest czym, można przejść do samego montażu i tu zwykle pojawiają się pierwsze błędy.
Jak podłączyć kamerę cofania krok po kroku
Najbezpieczniej i najczytelniej jest robić to w kolejności od tyłu auta do przodu. Ja zawsze zaczynam od sprawdzenia, czy kamera i radio w ogóle są ze sobą zgodne, bo nie każdy ekran przyjmuje zwykły sygnał composite. Potem dopiero biorę się za przewody.
- Odłącz minus akumulatora, jeśli będziesz pracować przy instalacji dłużej niż kilka minut. To nie jest przesada, tylko podstawowa ochrona przed przypadkowym zwarciem.

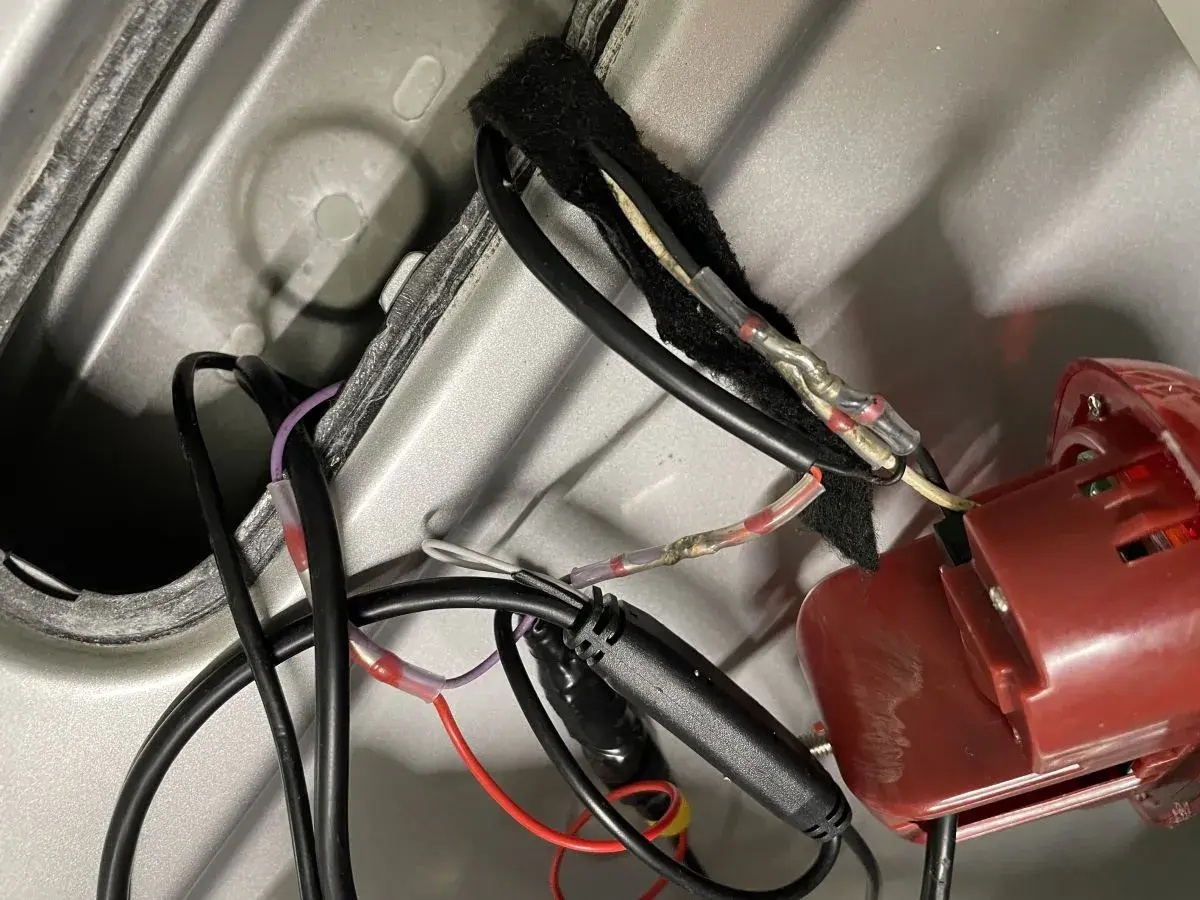

- Znajdź przewód lampy cofania w bagażniku lub w klapie. Najpewniej zrobisz to miernikiem, a nie po kolorze izolacji, bo kolory nie są w 100% standardowe.
- Podłącz zasilanie kamery do plusa lampy cofania, a masę do czystego metalowego punktu karoserii. Jeśli auto ma kontrolę przepalonej żarówki albo lampy LED, czasem lepiej zasilić kamerę przez przekaźnik albo z osobnego obwodu, żeby nie zakłócić pracy lampy.
- Poprowadź przewód wideo przez auto do miejsca montażu radia lub monitora. W praktyce najlepiej działa prowadzenie fabrycznymi kanałami i przepustami, zamiast wciskania kabla na siłę pod plastik.

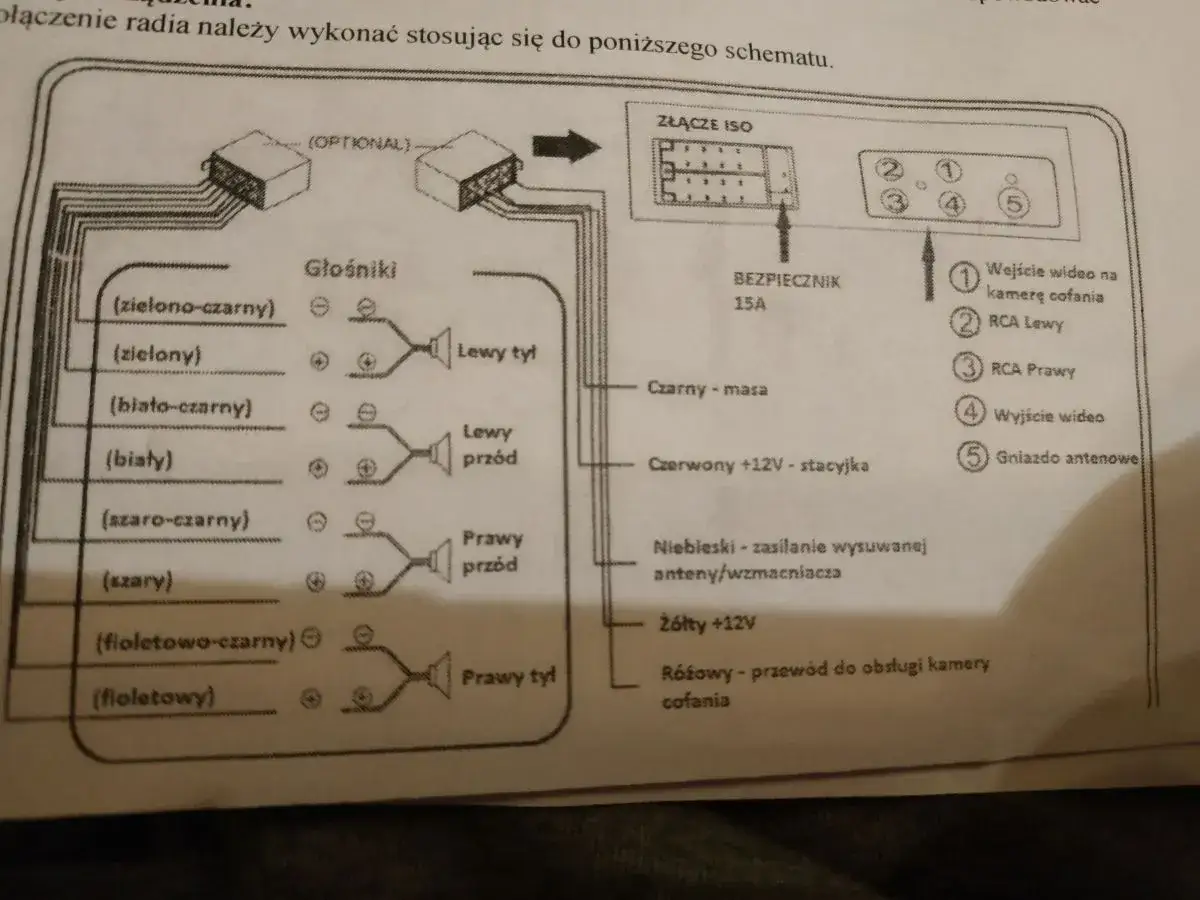

- Wepnij RCA do wejścia kamery w jednostce głównej. Jeśli radio ma osobny przewód reverse, podłącz go do sygnału, który pojawia się po wrzuceniu biegu wstecznego.
- Sprawdź ustawienie obrazu. Niektóre kamery mają tryb lustrzany, czasem przełączany pętlą przewodu lub ustawieniem w menu. Kamera cofania ma pokazywać obraz tak, jak widzi go kierowca w lusterku, a nie jak zwykły aparat.
- Zrób test przed złożeniem. Włącz zapłon, wrzuć wsteczny, sprawdź czy obraz pojawia się od razu i czy linie pomocnicze nie są przekrzywione.
Jeśli obraz działa tylko przy zgaszonym silniku, znika po uruchomieniu auta albo miga przy skręcaniu kierownicą, problem zwykle leży w masie, zasilaniu albo w złym punkcie poboru prądu. Po samym podłączeniu warto jeszcze zadbać o trasę przewodu, bo to ona decyduje o trwałości całej instalacji.
Jak poprowadzić przewody, żeby nie łapać zakłóceń
Najwięcej usterek po montażu nie bierze się z samej kamery, tylko z tego, że kabel został położony „byle gdzie”. W aucie przewód wideo powinien być prowadzony z dala od grubych wiązek zasilających, alternatora i miejsc, w których klapa albo klapa bagażnika pracuje na zawiasach. Jeśli kabel zacznie ocierać, po kilku miesiącach problem wraca.
- Używaj fabrycznych przepustów gumowych, bo lepiej chronią przed wodą niż przypadkowo przewiercony otwór.
- Nie prowadź przewodu tam, gdzie zgniata go tapicerka albo metalowy rant po zamknięciu klapy.
- W miejscach przelotów zostaw minimalny luz, ale bez pętli, które mogą łapać naprężenia.
- Przy wiązkach używaj taśmy materiałowej lub opasek, ale nie ściskaj przewodu tak mocno, by uszkodzić izolację.
- Jeśli kamera działa niestabilnie, sprawdź najpierw masę i punkty styku, dopiero później samą kamerę.
Przy dłuższych trasach kabla jakość połączenia robi większą różnicę niż sama marka zestawu. Z tego powodu przy zakupie nie skupiam się wyłącznie na rozdzielczości kamery, ale też na tym, jak wygląda okablowanie i czy zestaw ma porządne złącza. To prowadzi do kolejnego ważnego pytania: jaki wariant montażu w ogóle wybrać w swoim samochodzie.
Który wariant montażu sprawdza się w twoim aucie
Nie każdy samochód wymaga tego samego układu. W jednym aucie wystarczy wpiąć kamerę do aftermarketowego radia z wejściem CAM IN, a w innym trzeba dołożyć adapter, interfejs albo nawet osobny moduł, bo fabryczny ekran nie przyjmuje zwykłego sygnału RCA. Ja zawsze zaczynam od sprawdzenia, czy instalacja jest analogowa, czy przechodzi przez CAN-bus.
| Wariant | Trudność | Co zwykle podłączasz | Kiedy ma sens |
|---|---|---|---|
| Radio aftermarket z wejściem kamery | Niska | RCA, masa, plus z lampy cofania, przewód reverse | Gdy chcesz szybki montaż i pełną kompatybilność z kamerą analogową |
| Fabryczny ekran | Średnia do wysokiej | Adapter video, interfejs, czasem dodatkowy moduł sygnału wstecznego | Gdy zależy ci na zachowaniu oryginalnego systemu multimedialnego |
| Monitor w lusterku lub osobny ekran | Niska do średniej | Zasilanie, RCA lub kabel sygnałowy, masa | Gdy chcesz prosty układ bez grzebania w głównej jednostce auta |
W autach z rozbudowaną elektroniką sygnał wsteczny bywa podawany po magistrali CAN, więc nie zawsze da się go pobrać „na skróty” z lampy cofania i podać wprost do ekranu. W takim przypadku adapter nie jest fanaberią, tylko sposobem na stabilną pracę całego systemu. Skoro już wiadomo, które rozwiązanie pasuje do auta, trzeba jeszcze uniknąć kilku błędów, które widuję najczęściej po montażach DIY.
Najczęstsze błędy, które psują obraz albo włączanie
W praktyce powtarzają się te same problemy. Dobra wiadomość jest taka, że większość z nich da się wyłapać przed złożeniem tapicerki. Ja zwykle sprawdzam je w tej kolejności, bo wtedy najszybciej dochodzę do źródła kłopotu.
| Objaw | Najbardziej prawdopodobna przyczyna | Co sprawdzić najpierw |
|---|---|---|
| Brak obrazu po wrzuceniu wstecznego | Źle podłączony przewód reverse albo brak sygnału wideo | Wejście CAM IN, masa, plus przy kamerze, ustawienia radia |
| Obraz pojawia się z opóźnieniem | Za słabe zasilanie lub niepewna masa | Punkt masowy, spadek napięcia na przewodzie, stan połączeń |
| Zakłócenia, paski, migotanie | Przewód prowadzony obok zasilania albo słabe ekranowanie | Trasa kabla, miejsce przelotu, jakość złączy RCA |
| Obraz jest lustrzany odwrotnie | Nieprawidłowy tryb mirror | Ustawienie kamery, pętla sterująca lub opcja w menu |
| Kamera działa tylko czasami | Poluzowane złącze lub uszkodzenie w przelocie klapy | Wiązka przy zawiasie i przy przepuście gumowym |
Jeżeli po takim sprawdzeniu instalacja nadal nie działa, nie szukałbym winy od razu w kamerze. Zwykle to któryś z punktów pośrednich: zasilanie, masa albo sygnał reverse. Na tym etapie dobrze też odpowiedzieć sobie, czy dalsza walka ma sens samodzielnie, czy lepiej oddać auto do warsztatu.
Kiedy zrobić to samemu, a kiedy oddać montaż elektrykowi
Sam montaż ma sens, jeśli masz prosty zestaw, dostęp do lampy cofania, podstawowe narzędzia i multimetr. W takim układzie realny koszt to zwykle 80-250 zł za prostszy zestaw kamery i dodatkowo kilkadziesiąt złotych na drobnice: koszulki, opaski, taśmę, konektory. Lepsze zestawy, z lepszym przewodem i solidniejszym mocowaniem, potrafią kosztować 250-600 zł.
Warsztat staje się rozsądniejszy, gdy auto ma fabryczny ekran, skomplikowaną elektronikę albo kamerę trzeba zintegrować z systemem multimedialnym bez utraty funkcji oryginalnych. Sama usługa montażu w Polsce często zamyka się w widełkach 200-600 zł, ale przy trudniejszej integracji z interfejsem lub CAN-bus może być wyższa. Ja zwykle tak to upraszczam: jeśli trzeba tylko podpiąć kamerę do prostego radia, robię to sam; jeśli trzeba zachować pełną funkcjonalność fabrycznego systemu, wolę oddać temat fachowcowi niż później poprawiać pół auta.
Jest jeszcze jedna rzecz, która oszczędza sporo czasu i nerwów: końcowa kontrola przed domknięciem wszystkiego na stałe. To właśnie ten etap odróżnia szybki montaż od montażu, który naprawdę działa bez poprawek.
Ostatni test, który oszczędza demontażu
Zanim złożę plastiki, robię krótką kontrolę na postoju. Najpierw wrzucam bieg wsteczny i sprawdzam, czy obraz pojawia się natychmiast. Potem patrzę, czy kamera pokazuje dolną krawędź zderzaka albo fragment nadwozia, bo bez tego łatwo źle ocenić odległość przy cofaniu. Na końcu poruszam wiązką przy klapie, włączam światła i obserwuję, czy nic nie miga i nie zanika.
- obraz pojawia się po wrzuceniu R bez ręcznego przełączania,
- linia pomocnicza nie jest przekrzywiona,
- kamera pokazuje sensowny fragment auta, a nie sam asfalt,
- przewody nie ocierają o ruchome elementy klapy,
- przepust gumowy jest szczelny i nie przepuszcza wody,
- złącza są zabezpieczone, a masa ma dobry kontakt z gołym metalem.
Jeśli ten test przechodzi bez zastrzeżeń, montaż można uznać za zrobiony porządnie. Właśnie tak podchodzę do instalacji kamery cofania: mniej liczy się sam zakup, a bardziej poprawne rozpoznanie przewodów, stabilne zasilanie i spokojne prowadzenie wiązki. Dzięki temu kamera działa wtedy, kiedy ma działać, zamiast przypominać o sobie przy każdym parkowaniu.
